مكوّن قدرة

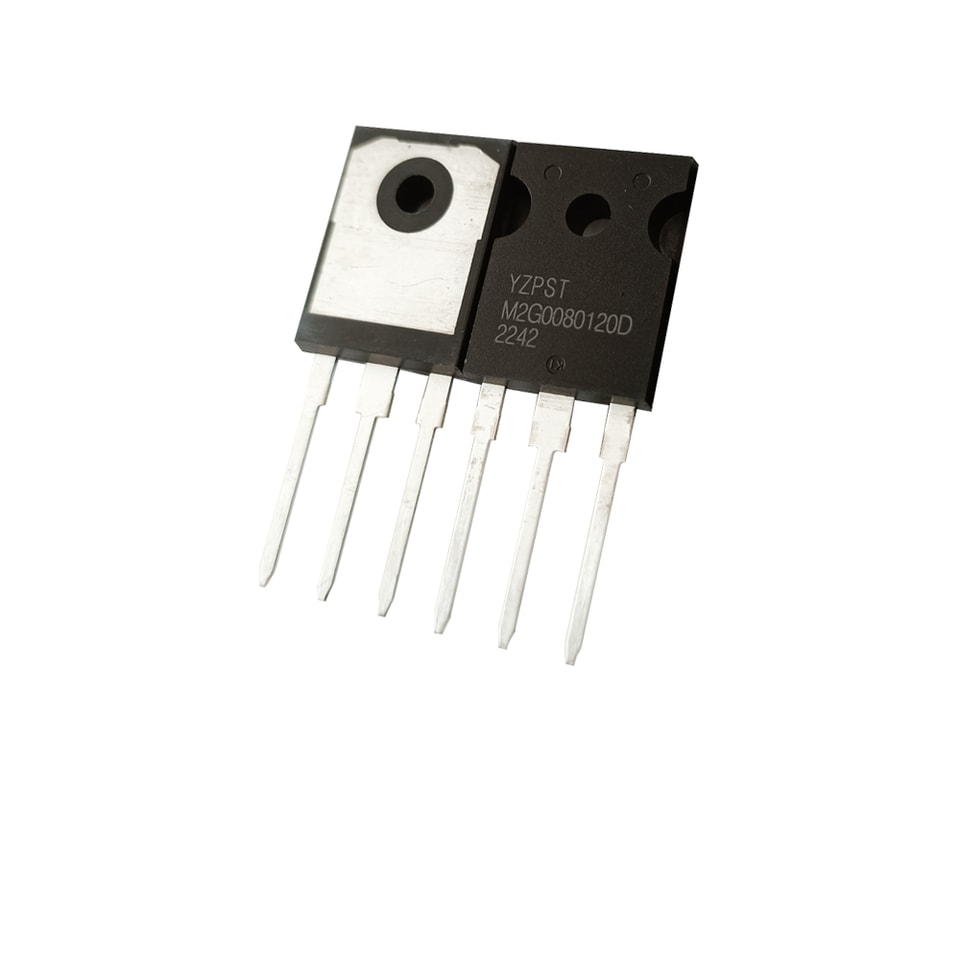

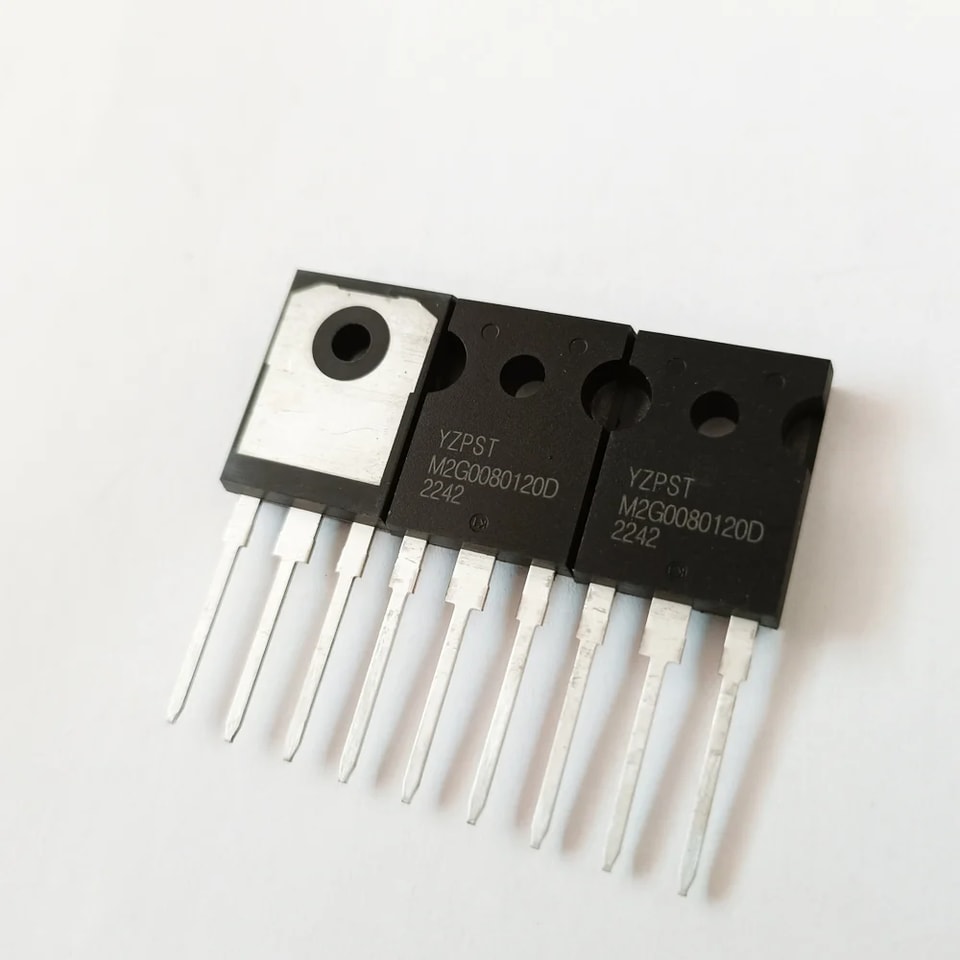

YZPST-M2G0080120D
سيتم تحميل ملخص المنتج والمعلومات الفنية الأساسية من قاعدة بيانات المنتجات.
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
MOSFET قدرة SiC بقناة N وجهد 1200 فولت، MOSFET SiC
الميزاتتغليف مُحسَّن مع طرف مصدر منفصل للمُشغِّل
جهد حجب عالٍ مع مقاومة تشغيل منخفضة
تبديل عالي السرعة مع سعات طفيلية منخفضة
ثنائي داخلي سريع مع شحنة استرجاع عكسي منخفضة (Qrr)
سهل التوازي
متوافق مع RoHS
المزايا
كفاءة أعلى للنظام
تقليل متطلبات التبريد
زيادة كثافة القدرة
تمكين تردد أعلى
تقليل رنين البوابة
خفض تعقيد النظام وتكلفته
التطبيقات
مزودات طاقة تبديلية
محوّلات DC/DC
عاكسات شمسية
شواحن البطاريات
مشغلات المحركات

الحدود القصوى للتصنيف(Tc = 25 °C ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة | ظروف الاختبار | ملاحظة |
| f^DSmax | جهد الانهيار بين المصرف والمصدر | 1200 | V | بحر=0 V،/d=100 卩A | |
| Id | تيار المصرف المستمر | 42 | A | 4s=20 V Tc=25 °C | الشكل 18 |
| Pd | تبديد القدرة | 208 | واط | *=25 °C | الشكل 19 |
| FgS,op | جهد البوابة-المصدر الموصى به | -0.25 | V | ||
| J^Smax | أقصى جهد للبوابة-المصدر | -0.4 | V | AC (f>lHz) | ملاحظة 1 |
| Tj, Tstg | نطاق درجة حرارة الوصلة والتخزين أثناء التشغيل | من -55 إلى | °C | ||
| 175 | |||||
| 7l | درجة حرارة اللحام | 260 | °C |
الخصائص الكهربائية
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ظروف الاختبار | ملاحظة |
| الساكنة | |||||||
| BVds | جهد الانهيار بين المصرف والمصدر | 1200 | - | - | V | 4s=0 V, Zd=100 卩A | |
| A)ss | تيار المصرف عند جهد بوابة صفري | — | 11 | 100 | 丹s=1200 V Pgs=0 V | ||
| Igss | تسرب البوابة-المصدر | — | 10 | 250 | nA | 4s=20 V | |
| FGS(th) | جهد عتبة البوابة-المصدر | 2 | — | 4 | V | Id=5 mA, | الشكل 11 |
| &DS(on) | مقاومة التشغيل بين المصرف والمصدر | — | 78 | 100 | mQ | 国=20 V, Zd=20 A | الشكل 6 |
| الديناميكية | |||||||
| Ciss | سعة الإدخال | — | 1128 | PF | 4s=0 V,比s=1000 V | الشكل 17 | |
| C^oss | سعة الخرج | — | 86 | f^l.OMHz,瓜=25 mV | |||
| Crss | سعة النقل العكسي | — | 5 | ||||
| Eoss | الطاقة المخزنة لـ Coss | - | 44 | 卩J | الشكل 16 | ||
| Qs | الشحنة الكلية للبوابة | — | 52 | nC | moo V | الشكل 12 | |
| figs | شحنة البوابة-المصدر | - | 17 | 血=20 A | |||
| Qgd | شحنة البوابة-المصرف | - | 15 | Fgs=-5/+20 V | |||
| td(cn) | زمن تأخير التشغيل | — | 41 | ns | 丹 s=800 V | ||
| tr | زمن الارتفاع عند التشغيل | - | 21 | Fgs=-5/+20 V | |||
| زمن تأخير الإيقاف | — | 48 | Id=20A | ||||
| tf | زمن هبوط الإيقاف | — | 16 | Ro(أقصى)=2.5 Q | |||
| RG(int) | مقاومة البوابة الداخلية | - | 4 | n | E.O MHz, Vac=25 mV | ||
خصائص ديود الجسم، عند Tj=25°C ما لم يُذكر خلاف ذلك
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ظروف الاختبار | ملاحظة |
| Is | تيار التوصيل المستمر للديود | - | - | 42 | A | ملاحظة 1 | |
| جهد التوصيل الأمامي للديود | - | 4 | - | V | Kjs=0 V, Zs=10 A | الشكل 8, | |
| 9,10 | |||||||
| trr | زمن الاستعادة العكسية | - | 26 | - | ns | 1s=20 A,既)s=800 V | |
| 0r | شحنة الاستعادة العكسية | - | 163 | - | nC | %s=・5 V | ملاحظة 1 |
| Zrrm | تيار الاستعادة العكسية الأقصى | 12 | A | di/dt=2100 A/us |
الخصائص الحرارية
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ملاحظة |
| Rbjc | المقاومة الحرارية من الوصلة إلى العلبة | / | 0.68 | / | °م/واط | الشكل 20 |
مخطط الدائرة الاختبارية
