TRIACS BT-216
YZPST-BTA216-800B
الوصف:
بفضل العزل الزجاجي الفاصل، تتمتع هذه الأجهزة بأداء جيد
أداء ممتاز عند dv/dt وموثوقية عالية. سلسلة الترياك مناسبة لتبديل التيار المتناوب للأغراض العامة. ويمكن استخدامها كوظيفة تشغيل/إيقاف
في تطبيقات مثل المرحلات الثابتة، وتنظيم التسخين، أو للتحكم الطوري في مخفتات الإضاءة ووحدات التحكم في سرعة المحركات.
الميزات الرئيسية
| الرمز | القيمة | الوحدة |
| IT(RMS) | 16 | A |
| VDRM/فولتRRM | 600/800 | V |
| IGT | ≤10 | mA |
الحدود المطلقة القصوى
| الرمز | المعلمة | القيمة | الوحدة | |
| IT(RMS) | تيار الحالة المستمرة الفعّال (موجة جيبية كاملةة كاملة) | TO-220. غير معزول TC≤99℃ | 16 | A |
| تيار الذروة العابر غير المتكرر في حالة التوصيل | t=20ms | 140 | ||
| ITSM | (موجة جيبية كاملة، Tj=25℃) | t= 16.7ms | 150 | A |
| I2t | I2قيمة t لـ التأمين بالصهر | t= 10 مللي ثانية | 98 | A2S |
| di/dt | متكرر الارتفاع من الحرج من on-التوصيل التياربعد الإشعال | ITM = 20 A; IG = 0.2 A dIG/dt = 0.2 A/us | 100 | A/μs |
| IGM | ذروة البوابة المستمر، | — | 2 | A |
| VGM | جهد البوابة الأقصى | — | 5 | واط |
| PGM | قدرة البوابة القصوى | — | 5 | واط |
| PG(AV) | قدرة البوابة المتوسطة | على مدى أي فترة 20 ms | 0.5 | واط |
| Tstg | التخزين معدل درجة حرارة الوصلةق | -40 إلى +150 | ℃ | |
| Tj | التشغيل الوصلة الحرارة النطاق | 125 | ℃ | |
الخصائص الثابتة
| الرمز | المعلمة | ظروف الاختبار | الربع | القيمة | الوحدة | ||
| الحد الأدنى | النوع | MAX | |||||
| IGT | تيار تشغيل البوابة | VD= 12V, IT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | mA |
| VD= 12V, IT=0. 1A | - | 0.7 | 1.5 | ||||
| VGT | جهد تشغيل البوابة | VD=400V, IT=0. 1A,Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | جهد الحالة الموصلة | IT=20A | - | 1.2 | 1.5 | V | |
| Iع | تيار الإمساك | VD= 12V, IGT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | mA | |
| Ⅰ-Ⅲ | - | - | 60 | mA | |||
| IL | تيار التثبيت | VD= 12V, IGT=0. 1A | Ⅱ | - | - | 90 | mA |
| ID | تيار التسرب في حالة الإيقاف | VD = VDRM(max); Tj= 125 ˚C | - | 0.1 | 0.5 | mA | |

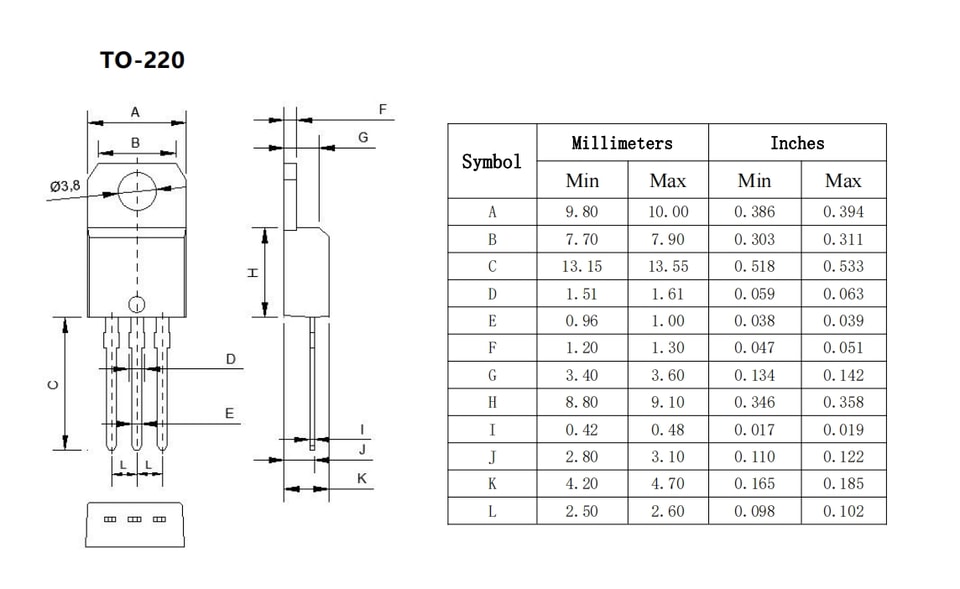

الحزمة البيانات الميكانيكية البيانات
لا يتوفر أي محتوى إضافي للمنتج.
