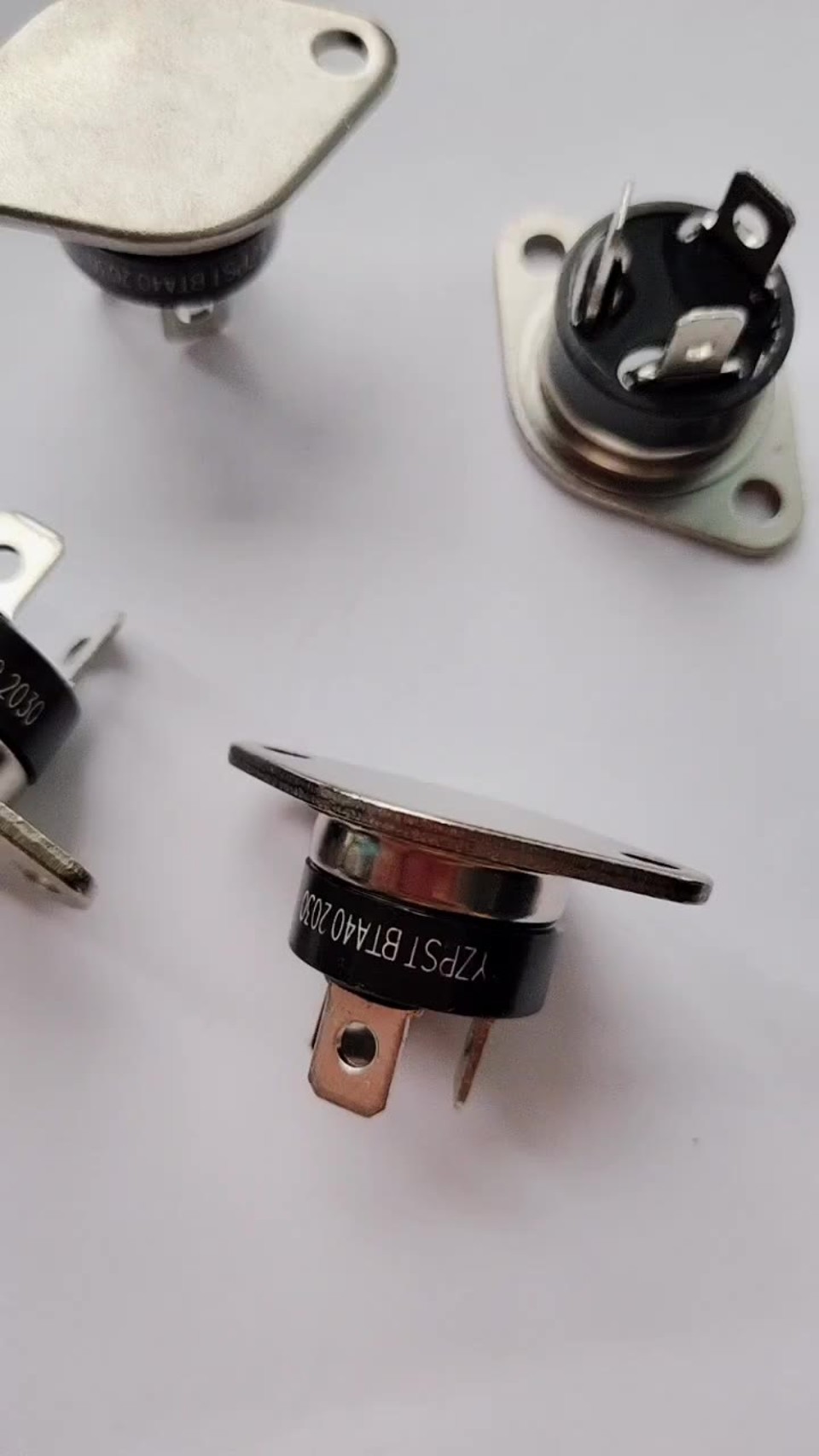

YZPST-BTA40
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
قدرة تبديل عالية
مقاومة حرارية منخفضة مع ربط بمشبك

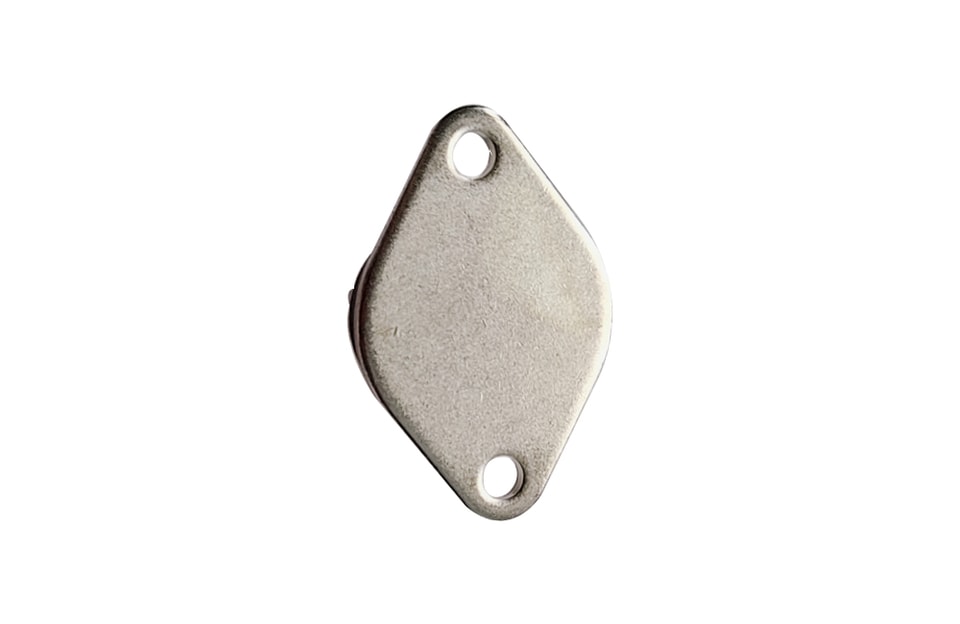

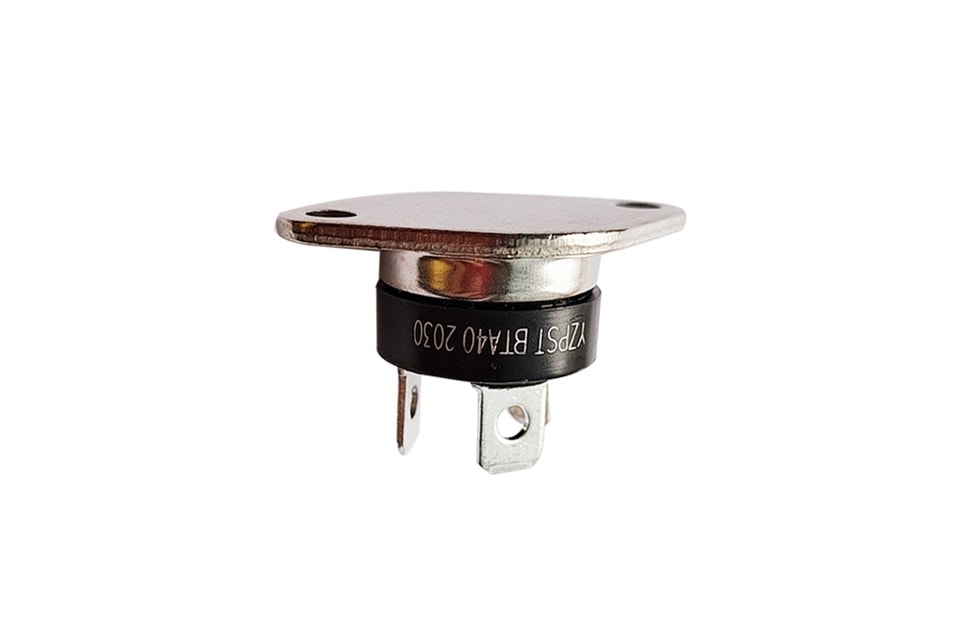

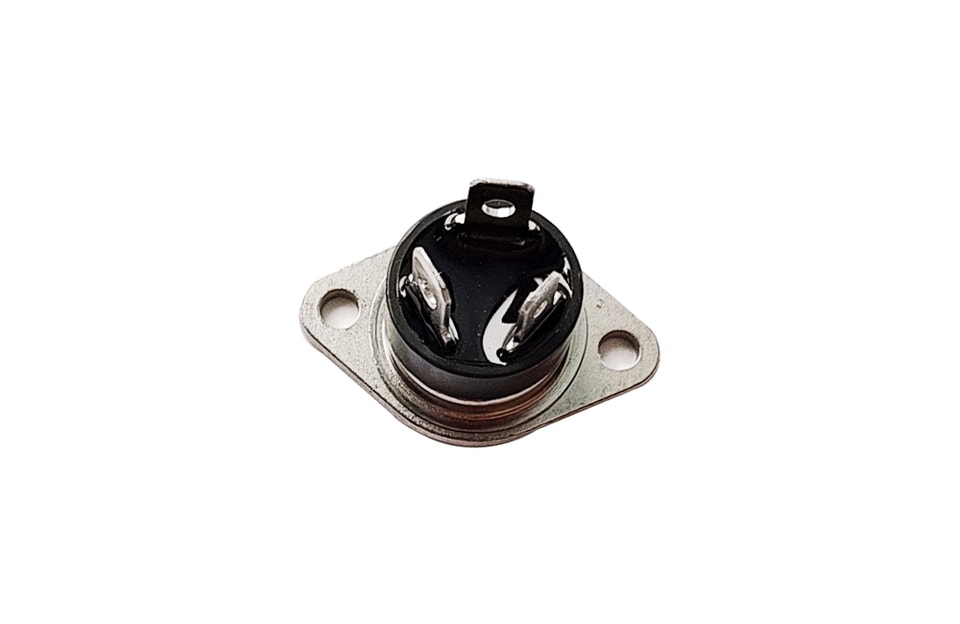

حزمة معزولة RD91 عالية القدرة:
-مقاومة حرارية منخفضة مع ربط بمشبك
-جهد العزل: 2500 VRMS
| الرمز | القيمة | الوحدة |
IT(RMS) | 40 | A |
| VDRM /VRRM | 1000 | V |
VTM | 1.55 | V |
الحدود القصوى المطلقة
المعلمة | الرمز | القيمة | الوحدة | |
نطاق درجة حرارة الوصلة أثناء التخزين | Tstg | -40-150 | °C | |
مدى درجة حرارة الوصلة أثناء التشغيل | Tj | -40-125 | °C | |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25°C) | Vdrm | 1000 | V | |
جهد الذروة العكسي المتكرر (Tj=25°C) | Vrrm | 1000 | V | |
جهد الإيقاف الأقصى غير المتكرر عند الاندفاع | Vdsm | Vdrm+100 | V | |
الجهد العكسي الأقصى غير المتكرر | Vrsm | Vrrm+100 | V | |
تيار الحالة الموصلة RMS | RD91 (T =80°C) | هو(rms) | 40 | A |
أقصى تيار اندفاعي غير متكرر في حالة التوصيل (دورة كاملة، F=50Hz) | Itsm | 400 | A | |
l2قيمة t للانصهار (tp=10ms) | l2t | 880 | A2s | |
المعدل الحرج لارتفاع تيار حالة التوصيل(Ig=2x|gt) | dl/dt | 50 | A/ps | |
تيار البوابة الأقصى | Igm | 4 | A | |
تبديد القدرة المتوسطة للبوابة | Pg(av) | 1 | واط | |
