YZPST-150B120F23
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

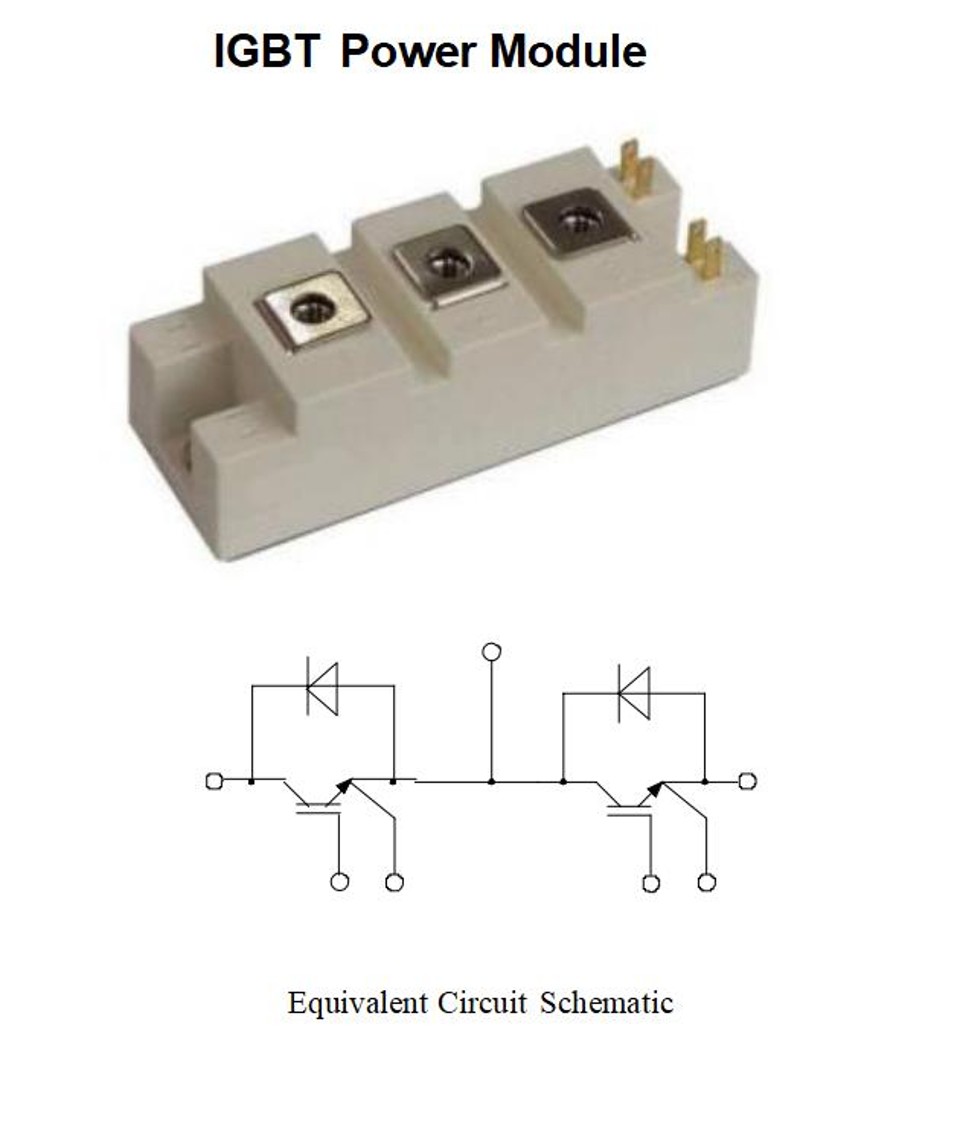

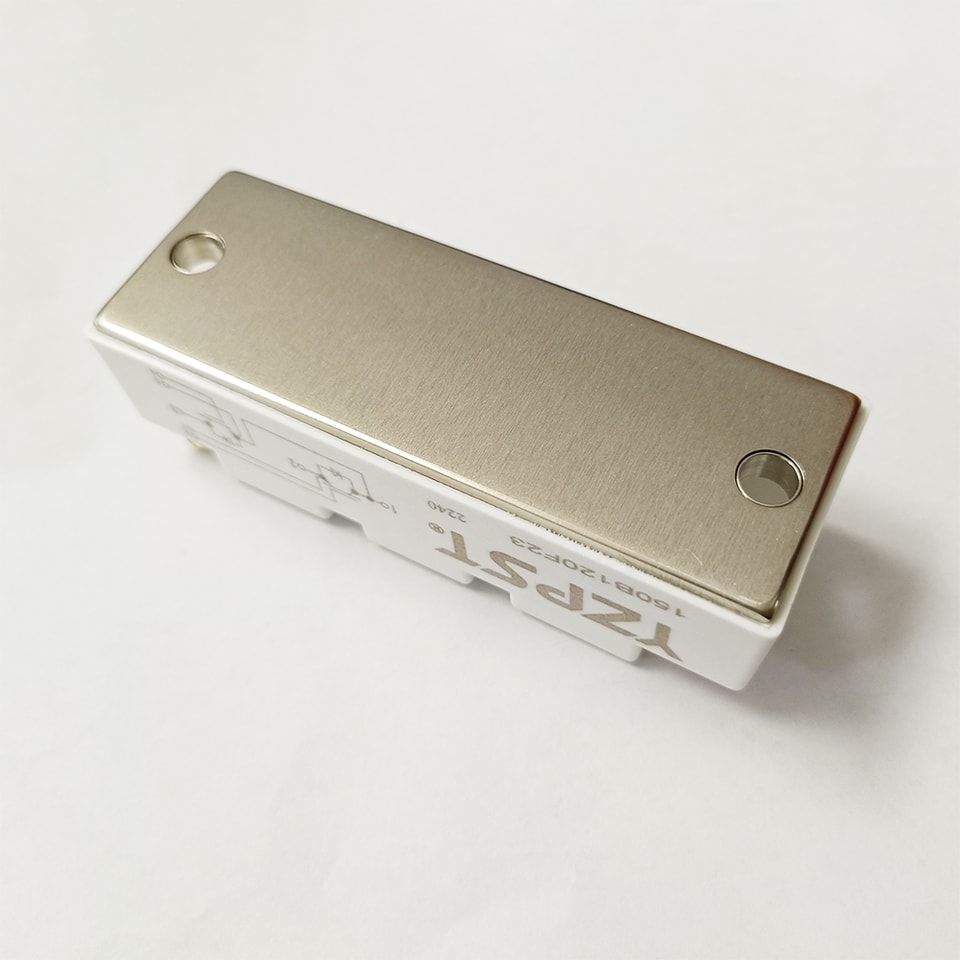

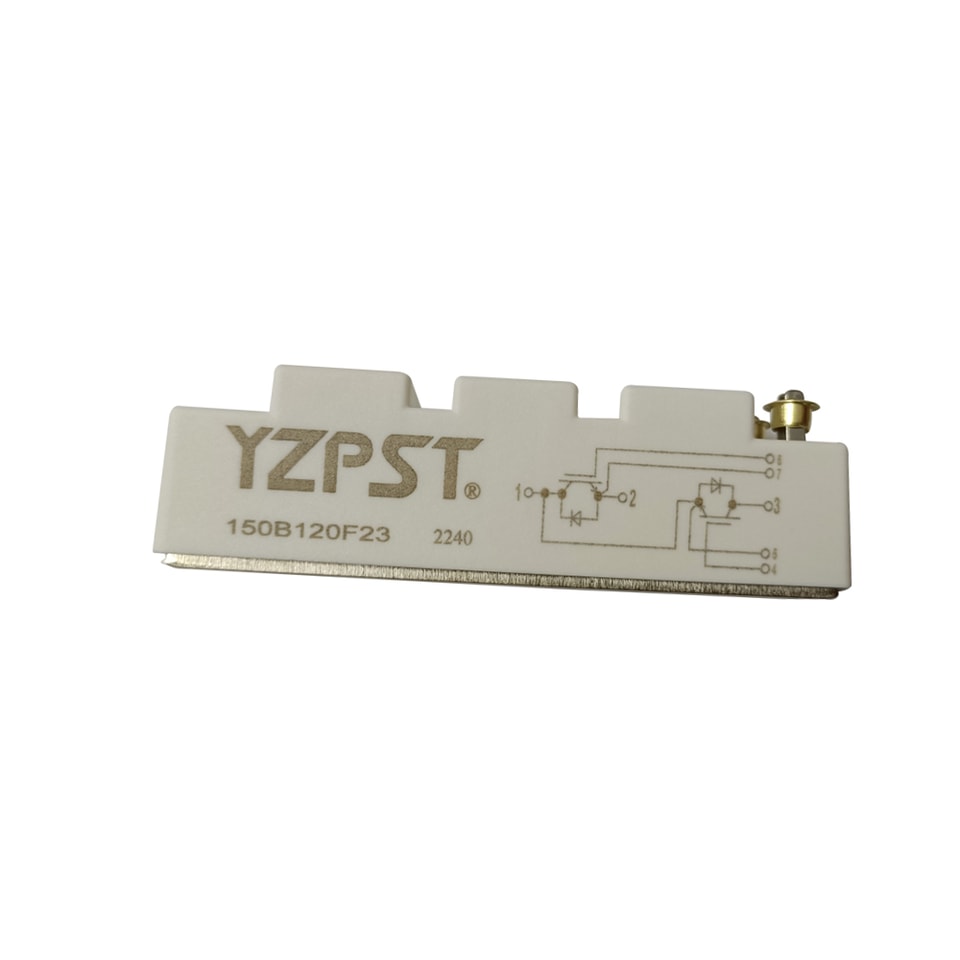

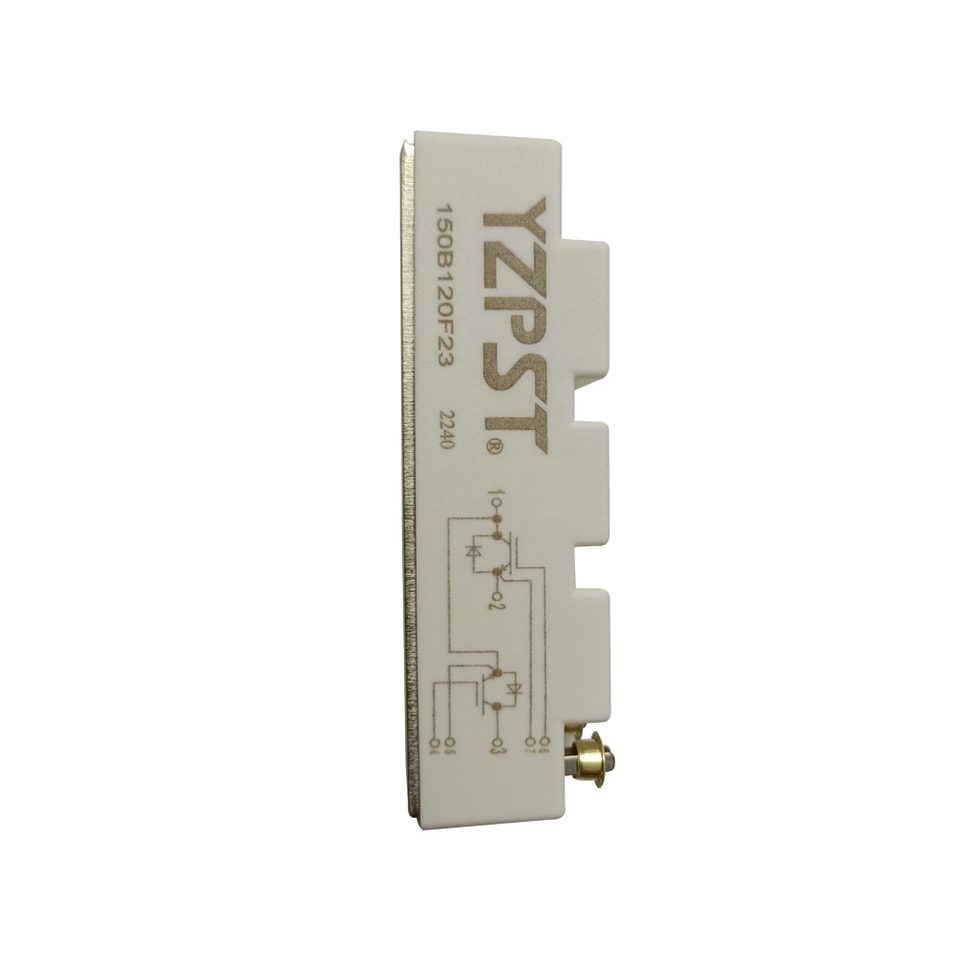

وحدة قدرة IGBT YZPST-150B120F23
VCE=1200V IC=150A
التطبيقات
عاكس لقيادة المحرك
مضخم قيادة مؤازر للتيار المتناوب والمستمر
UPS (مزودات طاقة غير منقطعة)
آلة لحام بالتحويل الناعم
الميزات
Vce(sat) منخفض مع تقنية Trench Field-stop
Vce(sat) مع معامل درجة حرارة موجب
يشمل ديودات FWD مضادة للتوازي سريعة وناعمة الاستعادة
قدرة عالية على تحمل القصر (10us)
بنية وحدة منخفضة الحث
درجة حرارة الوصلة القصوى 175℃
مطلق الحد الأقصى المطلقة
المعلمة | الرمز | الظروف | القيمة | الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V, IC =1mA, Tvj=25℃ | 1200 | V |
تيار المجمع المستمر | IC | Tc=100℃ | 150 | A |
تيار المجمّع الأقصى | ICRM | tp=1ms | 300 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي تبديد القدرة (عاكس IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 968 | واط |
خصائص IGBT
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| جهد عتبة البوابة-الباعث | VGE(th) | VGE=VCE, IC =4mA,Tvj=25℃ | 5.2 | 6 | 6.8 | V |
| VCE=1200V,VGE=0V, Tvj=25℃ | 1 | mA | ||||
| تيار القطع للمجمّع-الباعث | ICES | VCE=1200V,VGE=0V, Tvj=125℃ | 5 | mA | ||
| المجمّع-الباعث | Ic=150A,VGE=15V, Tvj=25℃ | 1.8 | 2.1 | V | ||
| جهد التشبع | VCE(sat) | Ic=150A,VGE=15V, Tvj=125℃ | 2 | V | ||
| سعة الإدخال | Cies | 9.8 | nF | |||
| سعة الخرج | Coes | VCE=25V,VGE =0V, | 0.82 | nF | ||
| سعة النقل العكسي | Cres | f=1MHz, Tvj=25℃ | 0.48 | nF | ||
| مقاومة البوابة الداخلية | Rgint | 2.5 | أوم | |||
| زمن تأخير التشغيل | td(on) | 185 | Ns | |||
| زمن الارتفاع | tr | IC =150 A | 55 | Ns | ||
| زمن تأخير الإطفاء | td(off) | VCE = 600 V | 360 | Ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 115 | Ns | ||
| تبديد الطاقة أثناء زمن التشغيل | Eon | RG = 5.1Ω | 15.4 | mJ | ||
| تبديد الطاقة أثناء زمن الإيقاف | Eoff | Tvj=25℃ | 11.6 | mJ | ||
| زمن تأخير التشغيل | td(on) | 200 | Ns | |||
| زمن الارتفاع | tr | IC =150 A | 60 | Ns | ||
| زمن تأخير الإيقاف | td(off) | VCE = 600 V | 420 | Ns | ||
| زمن الانخفاض | tf | VGE = ±15V | 120 | Ns | ||
| تبديد الطاقة أثناء زمن التشغيل | Eon | RG =5.1Ω | 23.2 | mJ | ||
| تبديد الطاقة أثناء زمن الإيقاف | Eoff | Tvj=125℃ | 17 | mJ | ||
| Tp≤10us,VGE=15V, | ||||||
| بيانات القصر | Isc | Tvj=150℃,Vcc=600V, | 500 | A | ||
| VCEM≤1200V | ||||||
خصائص الدايود
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| تيار التوصيل المستمر للدايود | IF | Tc=100℃ | 150 | A | ||
| تيار الذروة الأمامي للدايود | IFRM | 300 | A | |||
| IF=150A,Tvj=25℃ | 1.8 | 2.3 | V | |||
| جهد أمامي | VF | IF=150A,Tvj=125℃ | 1.85 | V | ||
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| الشحنة المسترجعة | Qrr | 13.4 | uC | |||
| IF =150 A | ||||||
| تيار الذروة للاستعادة العكسية | Irr | VR=600V | 143 | A | ||
| زمن الاستعادة العكسي | trr | -diF/dt =2200A/us | 160 | ns | ||
| طاقة الاستعادة العكسية | Erec | Tvj=25℃ | 9.1 | mJ | ||
| الشحنة المسترجعة | Qrr | 26.1 | uC | |||
| IF =150 A | ||||||
| تيار الذروة للاستعادة العكسية | Irr | VR=600V | 178 | A | ||
| زمن الاستعادة العكسي | trr | -diF/dt =2200A/us | 440 | ns | ||
| طاقة الاستعادة العكسية | Erec | Tvj=125℃ | 15.4 | mJ | ||
خصائص الوحدة TC=25°C ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | الظروف | القيمة | الوحدة | ||
| الحد الأدنى | النوعي | الحد الأقصى | ||||
| جهد العزل | Visol | t=1min,f=50Hz | 2500 | V | ||
| أقصى درجة حرارة للوصلة | Tjmax | 150 | ℃ | |||
| درجة حرارة الوصلة أثناء التشغيل | Tvjop | -40 | 125 | ℃ | ||
| درجة حرارة التخزين | Tstg | -40 | 125 | ℃ | ||
| لكل عاكس IGBT | 0.155 | K/W | ||||
| من الوصلة إلى الغلاف | R θjc | لكل عاكس الدايود | 0.292 | K/W | ||
| من الغلاف إلى المبدد الحراري | R θcs | مع استخدام شحم موصل | 0.05 | K/W | ||
| عزم أقطاب الوحدة | Mt | الموصى به (M5) | 2.5 | 5 | نيوتن·متر | |
| عزم تثبيت الوحدة على المبدد الحراري | Ms | موصى به (M6) | 3 | 5 | نيوتن·متر | |
| وزن الوحدة | G | 150 | g | |||

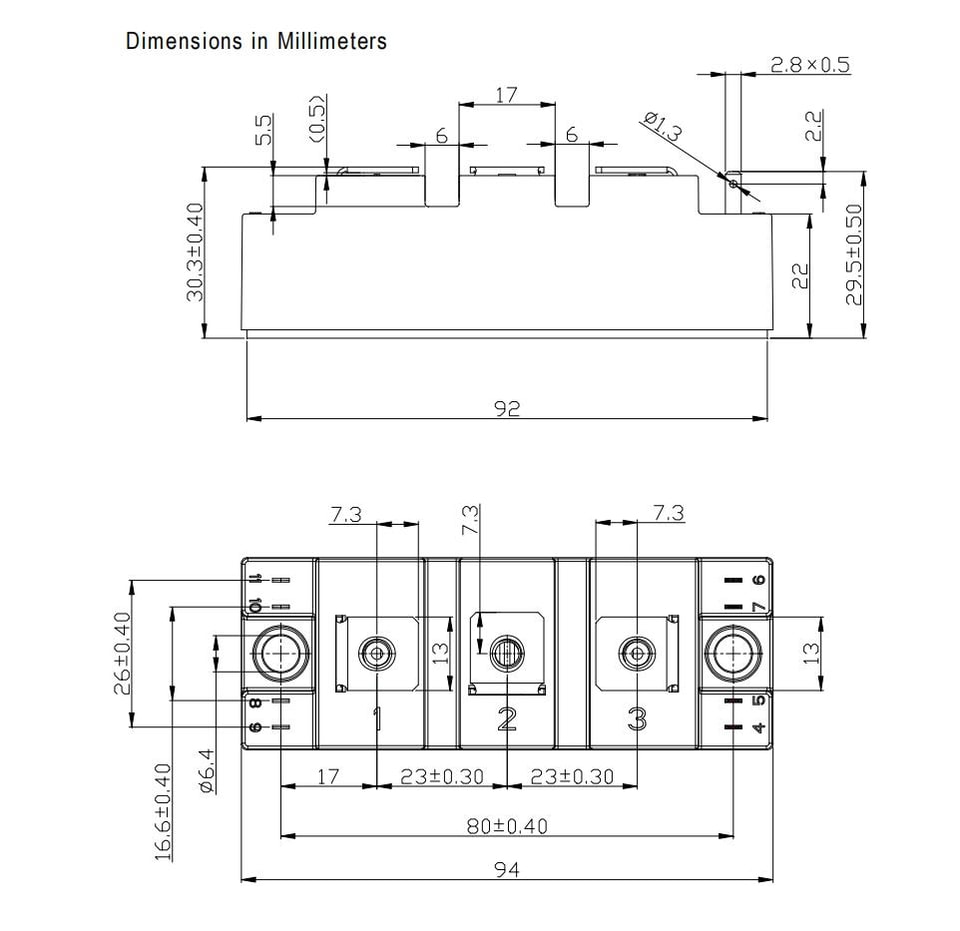

أبعاد العبوة
لمزيد من المعلومات حول YZPST-150B120F23يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-150B120F23 "
