مكثفات فيلم – مكثفات تيار متناوب
مكثفات تشغيل المحركات

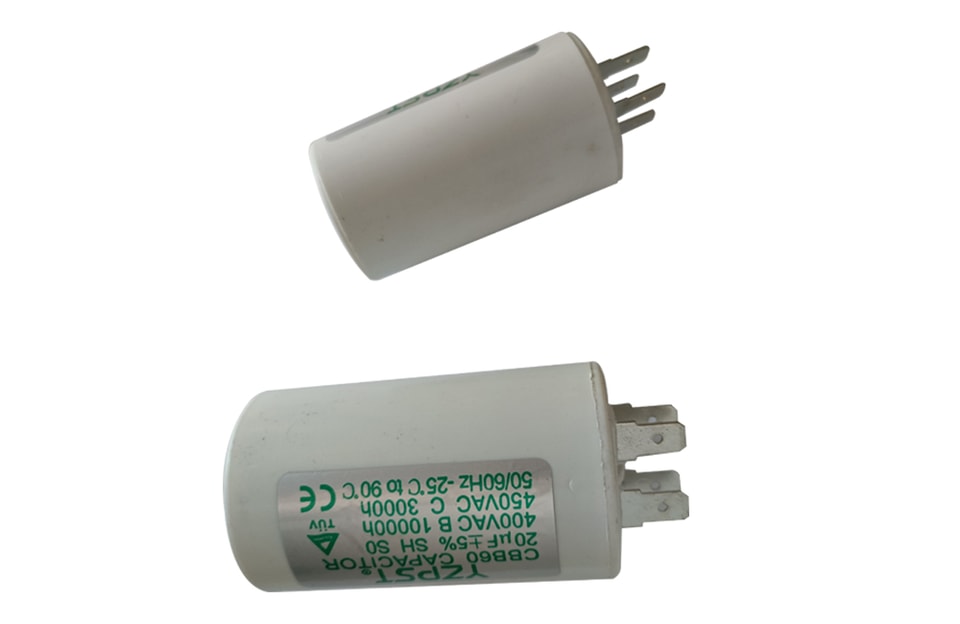

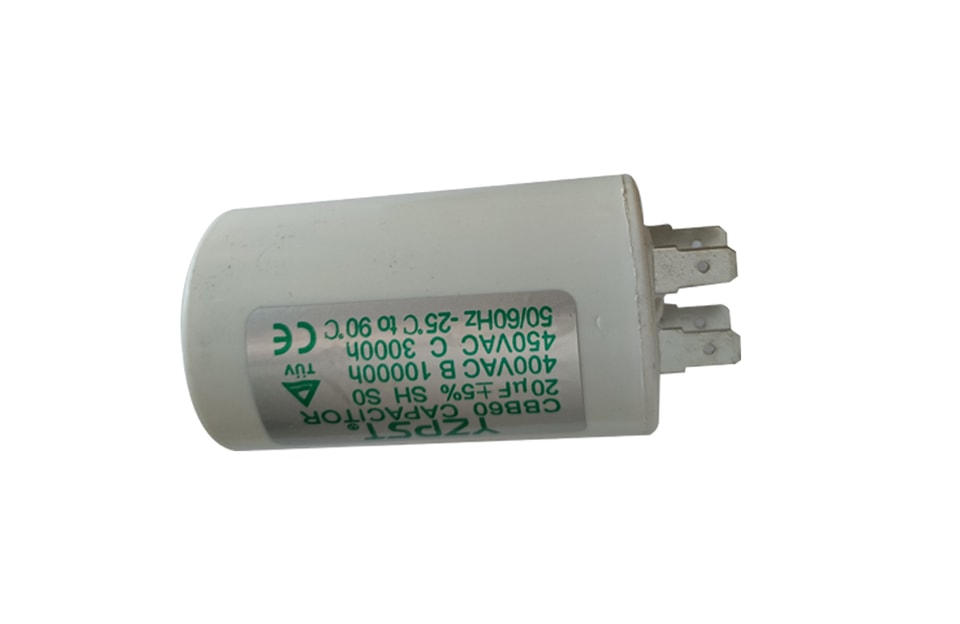

YZPST-CBB60
التركيب
الميزات
خصائص ذاتية الشفاء
معامل تبديد منخفض
جهاز أمان لفصل التيار عند زيادة الضغط
فئة الأمان S2 وفقًا للمواصفة IEC 60252-1:2011+A1
مقاومة عزل عالية
| البيانات والمواصفات الفنية | |
| المعايير المرجعية | IEC 60252-1：：2011+A1 GB/T3667 |
| فئة الأمان وفقًا لـ IEC 60252-1 2001-02 | S0 |
| العمر المتوقع وفقًا لـ IEC 60252 2001 | الفئة C |
| السعة المقننة CR | 3.15uf 4uf 5uf |
| السماحية | ±5% |
| الجهد المقنن VR | 450VAC |
| التردد المقنن fR | 50/60 Hz |
| الحدود القصوى المسموح بها | |
| الجهد الأقصى المسموح به Vالحد الأقصى | 1.1 ∙ VR (فR= الجهد المقنن) |
| التيار الأقصى المسموح به Iالحد الأقصى | 1.3 ∙ IR (IR= التيار المقنن) |
| اختبار روتيني | |
| جهد اختبار التيار المتناوب من طرف إلى طرف VT | 2.0 ∙ VR، 10 ث |
| البيانات والمواصفات الفنية | |
| المعايير المرجعية | IEC 60252-1：：2011+A1 GB/T3667 |
| فئة الأمان وفقًا لـ IEC 60252-1 2001-02 | S0 |
| العمر المتوقع وفقًا لـ IEC 60252 2001 | الفئة C |
| السعة المقننة CR | 3.15uf 4uf 5uf |
| السماحية | ±5% |
| الجهد المقنن VR | 450VAC |
| التردد المقنن fR | 50/60 Hz |
| الحدود القصوى المسموح بها | |
| الجهد الأقصى المسموح به Vالحد الأقصى | 1.1 ∙ VR (فR= الجهد المقنن) |
| التيار الأقصى المسموح به Iالحد الأقصى | 1.3 ∙ IR (IR= التيار المقنن) |
| اختبار روتيني | |
| جهد اختبار التيار المتناوب من طرف إلى طرف VT | 2.0 ∙ VR، 10 ث |
| جهد العزل بين الأطراف والعلبة | 3000 فولت تيار متردد، 2 ث |
| مقاومة العزل Rinsأو ثابت الزمنt Rins عند 20 °م، الرطوبة النسبية ≤ 65%، (الحد الأدنى للقيم عند التسليم) | 10000 ث |
| معامل التبديد tand عند 20 °م/20 °م | £1.0 ∙ 10-3 (100 هرتز) |
| أقصى معدل لارتفاع الجهد dV/dtالحد الأقصى | 10 فولت/ms |
| البيانات المناخية | |
| الفئة المناخية | 25/85/21 وفقًا لـ IEC 60068-1 |
| الفئة الدنيا Tالحد الأدنى | –25°م |
| الفئة العليا Tالحد الأقصى | +85 °م |
| اختبار الحرارة الرطبة tالاختبار | 21 يومًا |
| الخصائص الميكانيكية والحرارية لمادة عازل الطرف | |
| مادة الطرف | |
| nمتوافق مع UL 94 V2 | |
| nاختبار سلك التوهج وفق IEC60335-1/IEC60695-2-1 | ينطفئ ذاتيًا خلال ثانيتين بعد سحب سلك التوهج دون اشتعال ورق التغليف وفق GWT |
| nالجزء متوافق مع EN 60335-1 | |
| التوافق مع RoHS | |
| الامتثال للتوجيه 2002/95/EC | |
| الاعتمادات: راجع الجدول للاطارات المعتمدة | |
الرسومات الأبعادية CBB60
VR فولت تيار متردد |
CR mF | أبعاد العلبة φD × H مم |
D1 مم |
|
450 | 3.15 | 25*58 | 25 |
|
450 | 4 | 25*58 | 25 |
|
450 | 5 | 30*57 | 30 |
لمزيد من المعلومات حولYZPST-CBB60يرجى تنزيل ملف PDF أعلاه باسم "YZPST-CBB60"
