مكوّن قدرة

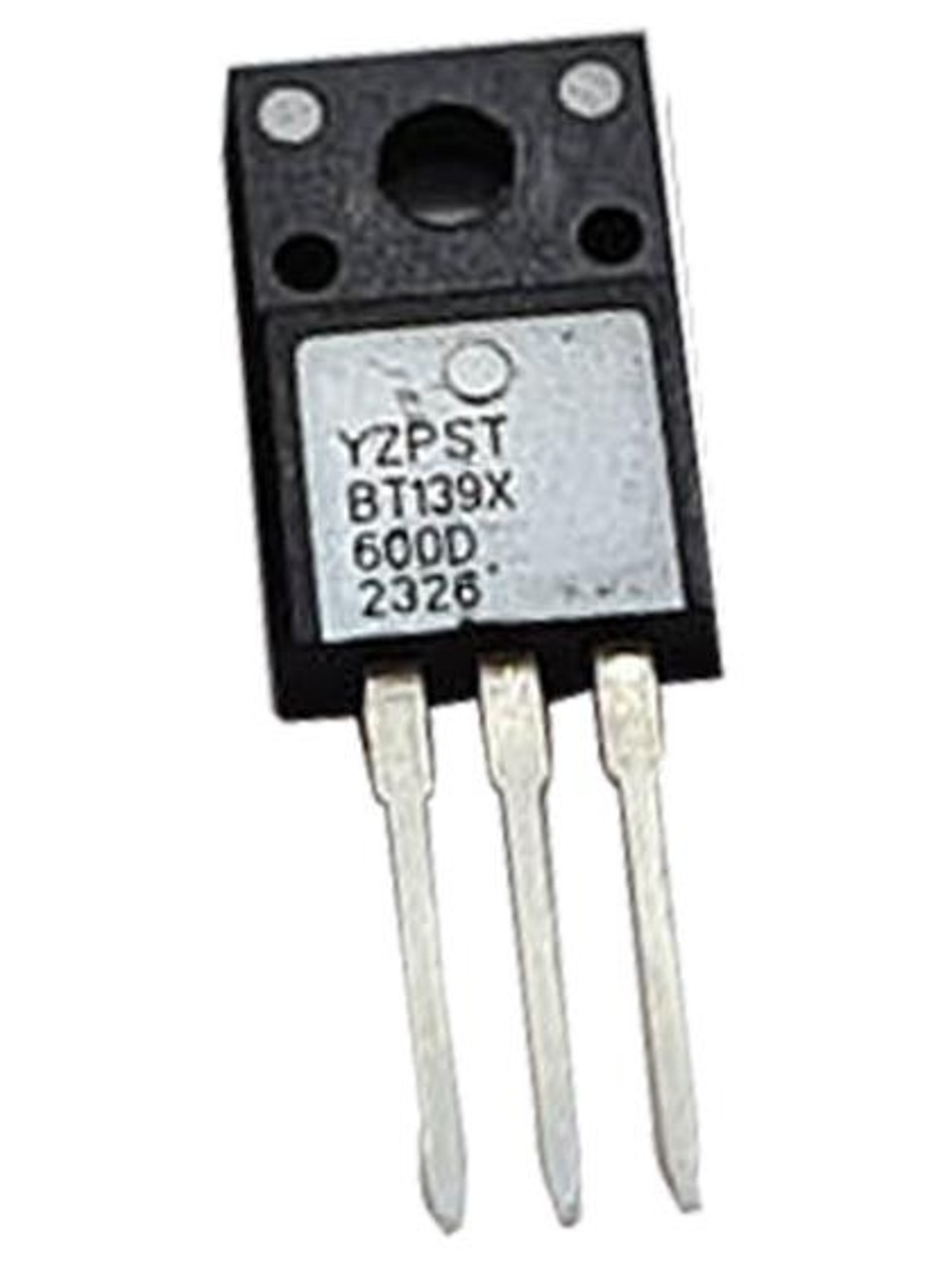

YZPST-BT139X-600D
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
رقم القطعة: سلسلة YZPST-BT139 ترياكات 16 أمبير
YZPST-BT139X-600D
الوصف:
مع تيار حفظ وتيار تثبيت منخفضين، فإن BT139سلسلة الثايرستورات ثنائية الاتجاه موصى بها بشكل خاص للاستخدام في أحمال القدرة ذات المقاومة المتوسطة والصغيرة.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.6 | V |
الحدود المطلقة الحد الأقصى البيانات المقننة:
| المعلمة | الرمز | القيمة | الوحدة | |
| التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ | |
| التشغيل نطاق درجة حرارة الوصلة | Tj | -40~125 | ℃ | |
| الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V | |
| الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 600/800 | V | |
| تيار الحالة الموصلة RMS | IT(RMS) | 16 | A | |
| نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال | ||||
| (دورة كاملة، F=50Hz) | ITSM | 140 | A | |
| I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 98 | A2s | |
| المعدل الحرج لـ الارتفاع لـ في حالة التوصيل التيار (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| ذروة البوابة التيار | IGM | 2 | A | |
قدرة تبديد البوابة المتوسطة | PG(AV) | 0.5 | واط |
قدرة الذروة للبوابة | PGM | 5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | ||||||
| ظروف الاختبار | الربع | D | E | F | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | mA | ||
| VGT | VD=12V, RL=33Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | ||
| Iع | IT=100mA | MAX | 10 | 20 | 40 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 15 | 30 | 50 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | mA |
| VD=0.66×VDRM Tj=125℃ بوابة مفتوحة | |||||||
| dV/dt | الحد الأدنى | 20 | 50 | 100 | V/ µs | ||
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-220C | 1.3 | |||
| Rθj-c | الوصلة إلى الحالة(تيار متناوب) | TO-220A(معزول) | 2 | ℃/W |

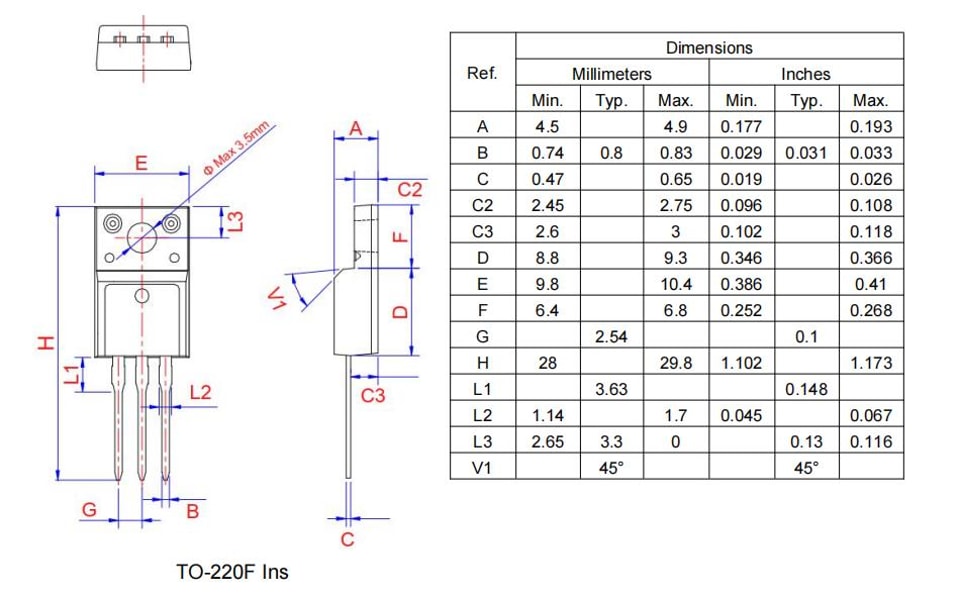

الحزمة البيانات الميكانيكية البيانات
لا يتوفر أي محتوى إضافي للمنتج.
