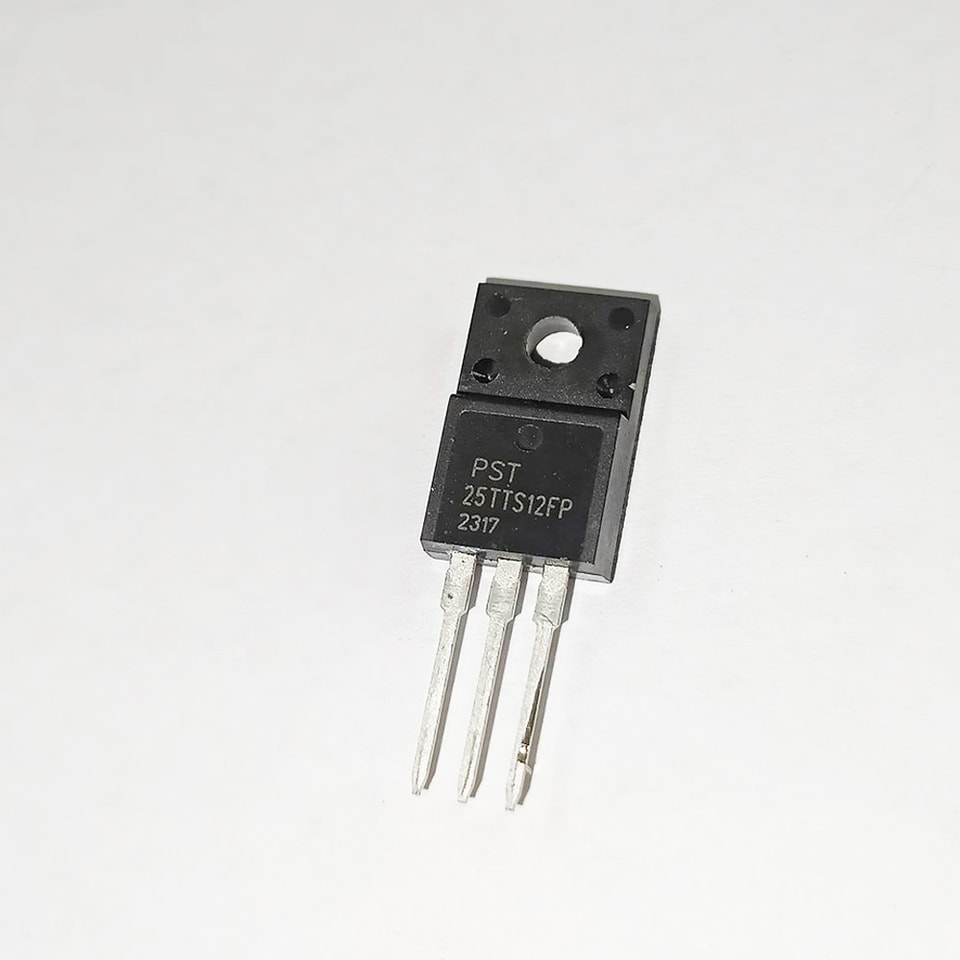

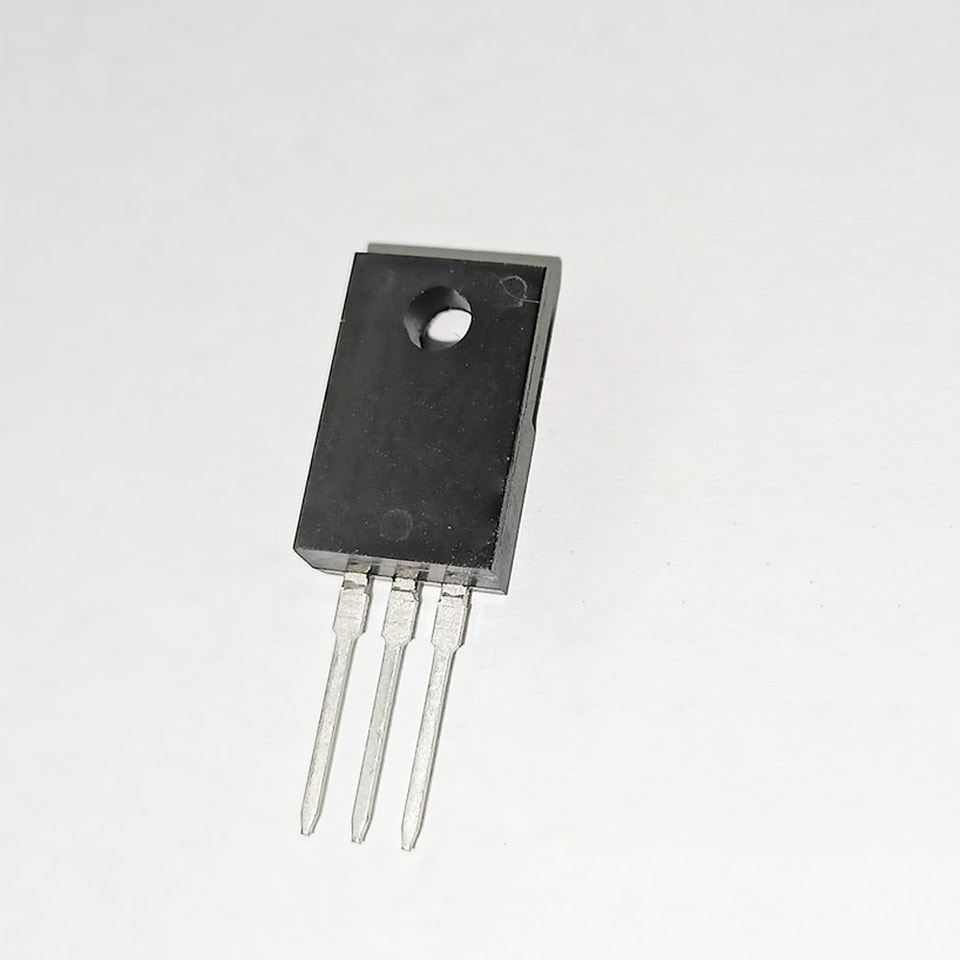

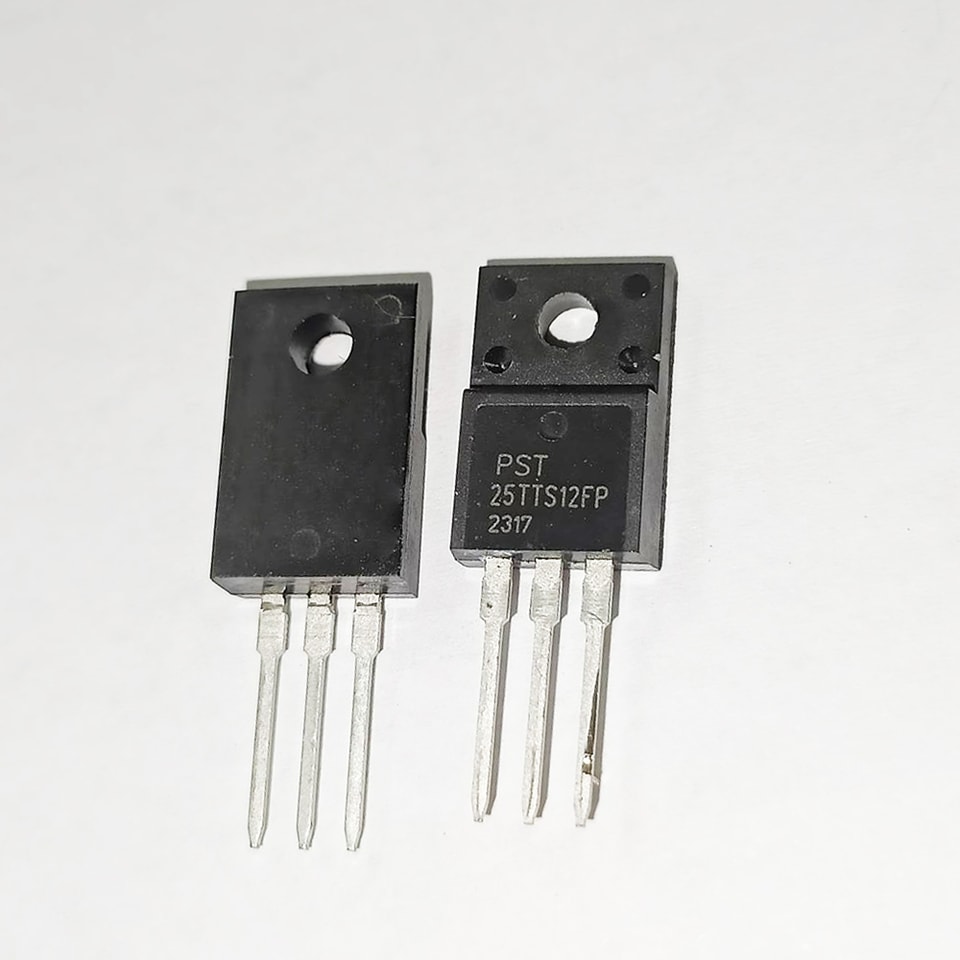

YZPST-25TTS12FP

الرمز

القيمة

الوحدة

IT(RMS)

25

A

VDRM/VRRM

1200

V

IGT

10-20

mA

الرمز

المعلمة

القيمة

الوحدة

IT(RMS)

تيار التوصيل الفعّال (لكل زوايا التوصيل)

TO-220AB

Tc=90℃

25

A

ITSM

تيار الذروة غير المتكرر في حالة التوصيل (نصف دورة جيبية، Tj=25℃)

F=50HZ    tp=10ms

250

A

I2t

قيمة I²t للحماية بالصهر

tp=10ms

312

A2 S

di/dt

معدل الارتفاع المتكرر في حالة التوصيل

التيار بعد الإطلاق

F=120HZ,Tj=125℃

100

A/μs

VDRM

VRRM

أقصى جهد متكرر في حالة الإيقاف

الجهد العكسي الأقصى المتكرر

Tj=25℃

1200

V

IGM

تيار البوابة الذروي، tp=20us،

Tj=125℃

4

A

PG(AV)

تبديد القدرة المتوسطة للبوابة

Tj=125℃

1

واط

Tstg

نطاق درجة حرارة الوصلة للتخزين

-40 إلى +150

℃

Tj

نطاق درجة حرارة الوصلة أثناء التشغيل

-40 إلى +125

℃

الرمز

ظروف الاختبار

الربع

القيمة

الوحدة

IGT

VAK=12V, R=50Ω, T=25°C

Ⅰ

MAX

25

mA

VGT

VAK=12V, R=50Ω, T=25°C

Ⅰ

MAX

1.2

V

VGD

VD=VDRM RL=3.5KΩ Tj=125℃

الحد الأدنى

0.2

V

IH

IT=100mA, IG=50mA

MAX

50

mA

IL

IG=1.2IGT

Ⅰ

MAX

80

mA

dv/dt

VD=67% VDRM البوابة مفتوحة (Tj=125℃)

الحد الأدنى

1000

V/μs

الرمز

المعلمة

القيمة

الوحدة

VTM

IT=50A, IG=50mA, T=25°C

MAX

1.50

V

IDRM/IRRM

VD=VDRM VR=VRRM, Tj=25℃

MAX

5

ميكروأمبير

IDRM/IRRM عند درجة الحرارة العالية

VD=VDRM VR=VRRM, Tj=125℃

MAX

1

mA

Rth(j-c)

من الوصلة إلى الغلاف (تيار مستمر)، TO-220A

MAX

0.9

℃/W
