ترانزستورات قدرة سيليكون متكاملة 2N3055/MJ2955
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الوصف

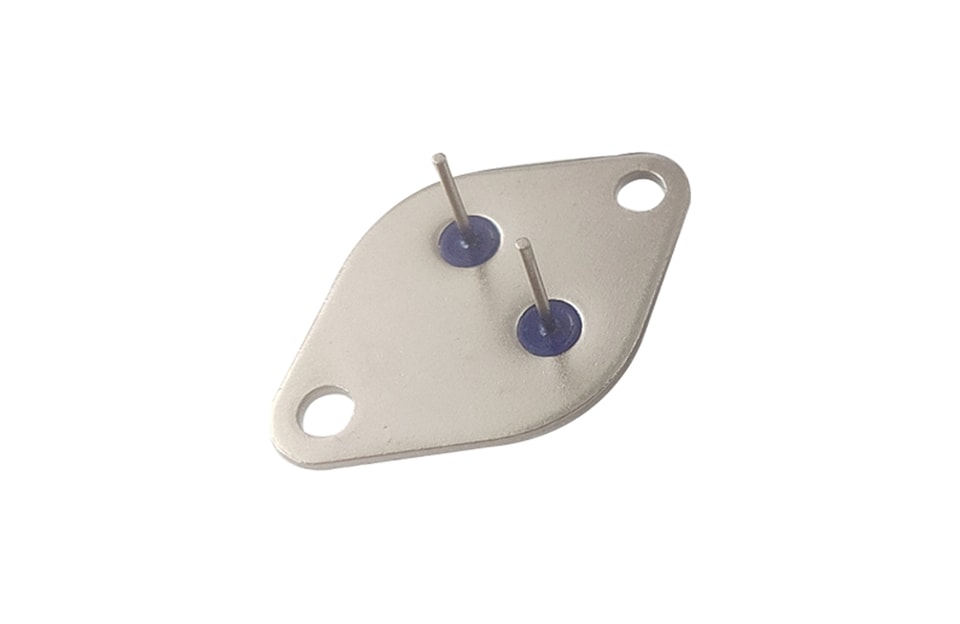

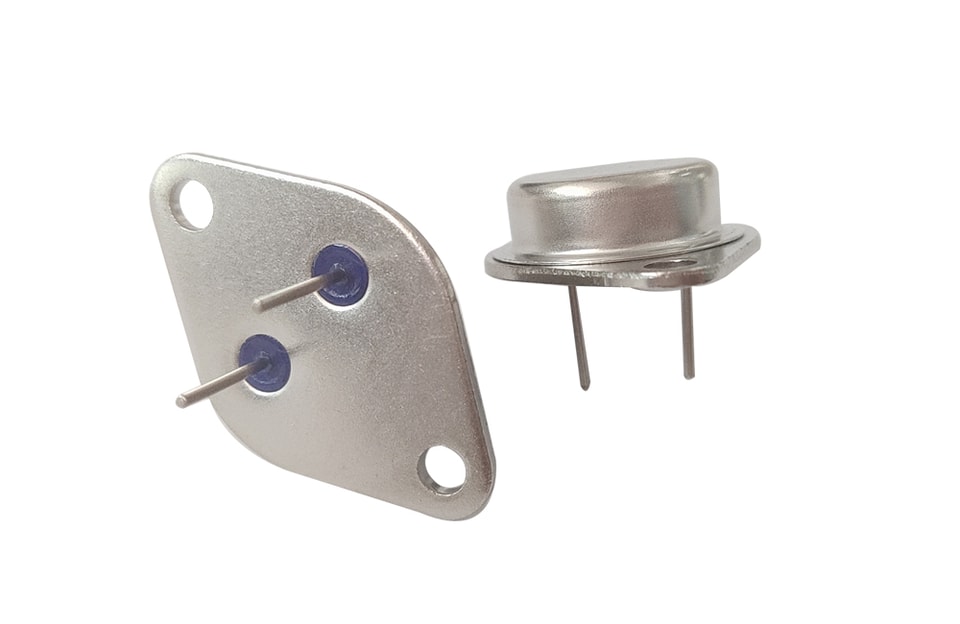

الترانزستور 2N3055 هو ترانزستور NPN مستوٍ ذو قاعدة منتشرة سيليكونية، مركب في علبة معدنية TO-3 وفق معيار JEDEC.
وهو مخصص لدوائر التبديل القدرة، والمنظمات التسلسلية والشنت، ومرحلات الخرج، ومضخمات الصوت عالية الدقة.

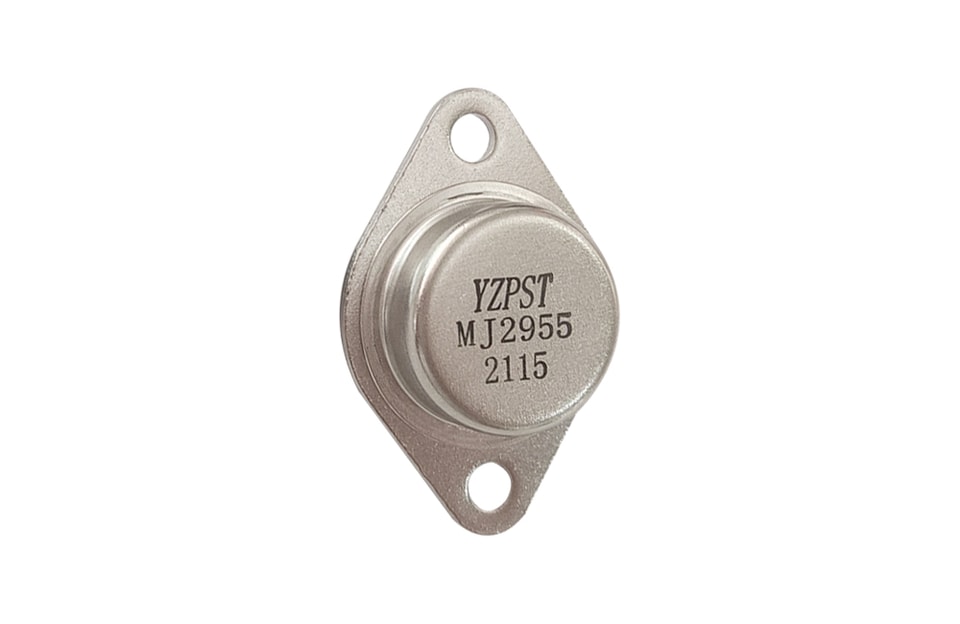

النوع المكمل من PNP هو MJ2955.
ABSOLUTE MAXIMUM RATINGS ( Ta = 25 OC)
المعلمة | l | القيمة | الوحدة |
جهد المجمع-القاعدة | VCBO | 100 | V |
جهد المجمع-الباعث | VCEO | 60 | V |
جهد الباعث-القاعدة | VEBO | 7 | V |
تيار المجمع | IC | 15 | A |
تيار القاعدة | IB | 7 | A |
إجمالي التبديد عند | Pالإجمالي | 115 | واط |
أقصى درجة حرارة لوصلة التشغيل | Tj | 150 | oC |
درجة حرارة التخزين | Tstg | 0 | oC |
ELECTRICAL CHARتيار متناوبTERISTICS ( Ta = 25 OC)
المعلمة | الرمز | اختبار الظروف | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
تيار قطع المجمع | ICEO | VCE=50V, IB=0 | — | — | 0.7 | mA |
تيار القطع للباعث | IEBO | VEB=7V, IC=0 | — | — | 5.0 | mA |
جهد التحمل بين المجمّع والباعث | VCEO | IC=100mA, IB=0 | 60 | — | — | V |
كسب التيار المستمر | hFE(1) | VCE=4.0V, IC=4.0A | 30 | — | 70 |
|
hFE(2) | VCE=4.0V, IC=10A | 15 | — |
|
| |
جهد التشبع بين المجمع والباعث | VCE(sat) | IC=4.0A,IB=400mA | — | — | 1.0 |
V |
IC=10A,IB=3.3A | — | — | 3.0 | |||
جهد التشغيل بين القاعدة والباعث | VBE(on) | VCE=4V,IC=4.0A | — | — | 1.8 | V |
ناتج عرض الحزمة للكسب الحالي | fT | VCE=4.0V,IC=500mA | — | 3.0 | — | MHz |
لمزيد من المعلومات حول2N3055/MJ2955يرجى تنزيل ملف PDF أعلاه باسم "2N3055-MJ2955-E PST"
