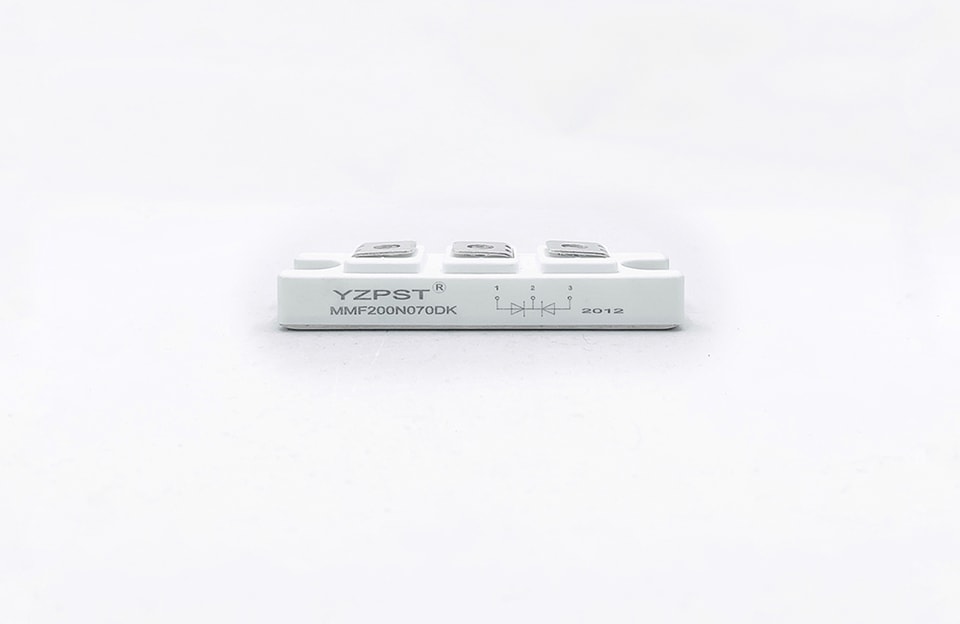

YZPST-MMF200N070DK
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ميزات المنتج
زمن استرداد عكسي فائق السرعةخصائص استرداد عكسي ناعمة
انخفاض فاقد الاسترداد العكسي
انخفاض جهد التوصيل الأمامي
قدرة عالية على تحمل تيار الاندفاع
تيار تسرب منخفض
آلة لحام عاكس
مزود طاقة غير منقطع
مزود طاقة الطلاء الكهربائي
جهاز تنظيف ولحام بالموجات فوق الصوتية
المحوّل ومقطّع التيار
PFC
الرمز | المعامل/ظروف الاختبار | القيم | الوحدة | |
VR | أقصى جهد عكسي مستمر | 700 | V | |
VRRM | أقصى جهد عكسي متكرر | |||
IF(AV) | متوسط تيار التوصيل الأمامي | TC=90℃، لكل دايود | 100 | A |
TC=90℃، لكل وحدة | 200 | |||
IF(RMS) | تيار التوصيل الأمامي الفعّال (RMS) | TC=90°C، لكل دايود | 141 | |
IFSM | تيار التوصيل الأمامي الاندفاعي غير المتكرر التيار | TJ=45℃، t=10ms، موجة جيبية، قيمة الذروة | 1200 | |
T =45℃، t=8.3ms، موجة جيبية، قيمة الذروة | 1320 | |||
I2t | للفيوز | TJ=45℃، t=10ms، موجة جيبية، قيمة الذروة | 7200 | A2S |
TJ=45℃، t=8.3ms، موجة جيبية، قيمة الذروة | 7230 | |||
PD | تبديد القدرة | 370 | W | |
TJ | درجة حرارة الوصلة | -40 إلى +150 | ℃ | |
TSTG | نطاق درجة حرارة التخزين | -40 إلى +125 | ℃ | |
Visol | جهد انهيار العزل | تيار متناوب، 50 هرتز (القيمة الفعّالة)، t=1 دقيقة | 3000 | V |
عزم الشد | الوحدة إلى المبدد الحراري | موصى به (M5) | 2.5～4 | نيوتن·متر |
عزم الشد | أقطاب الوحدة | موصى به (M5) | 2.5～4 | نيوتن·متر |
RthJC | المقاومة الحرارية من الوصلة إلى العلبة (لكل دايود) | 0.34 | ℃/W | |
الوزن | 100 | g | ||
