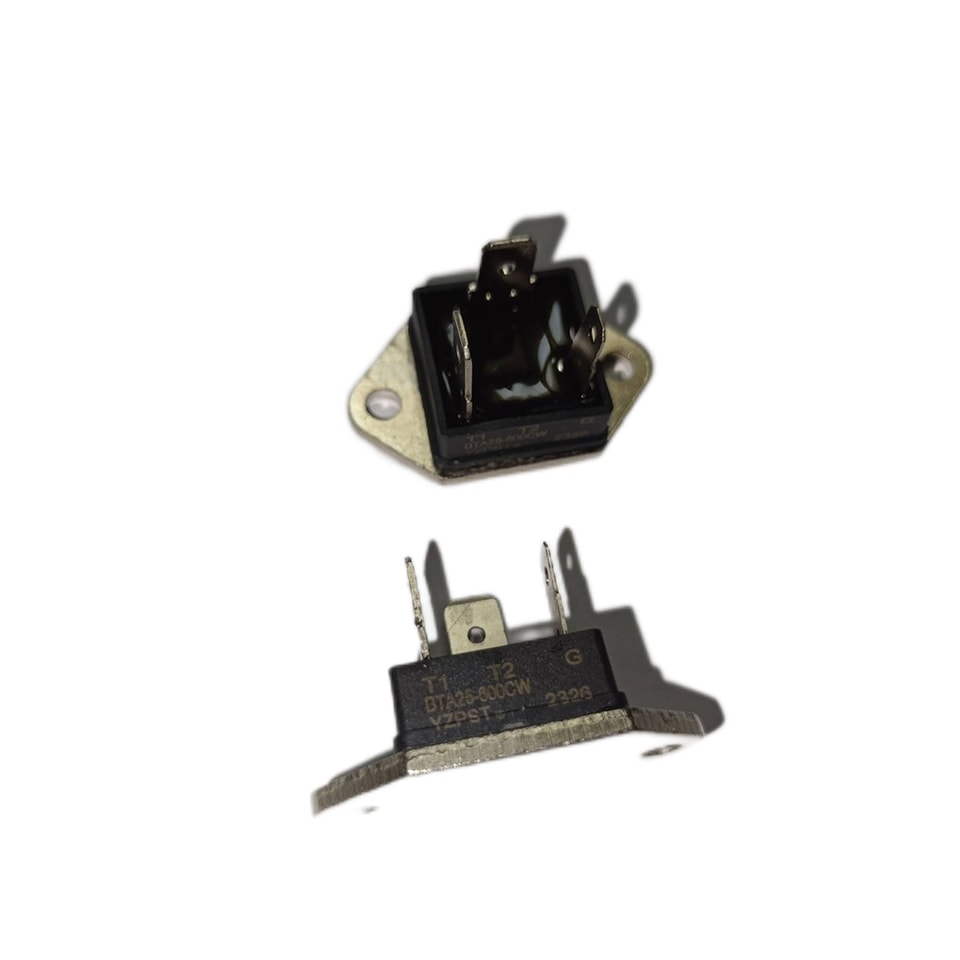

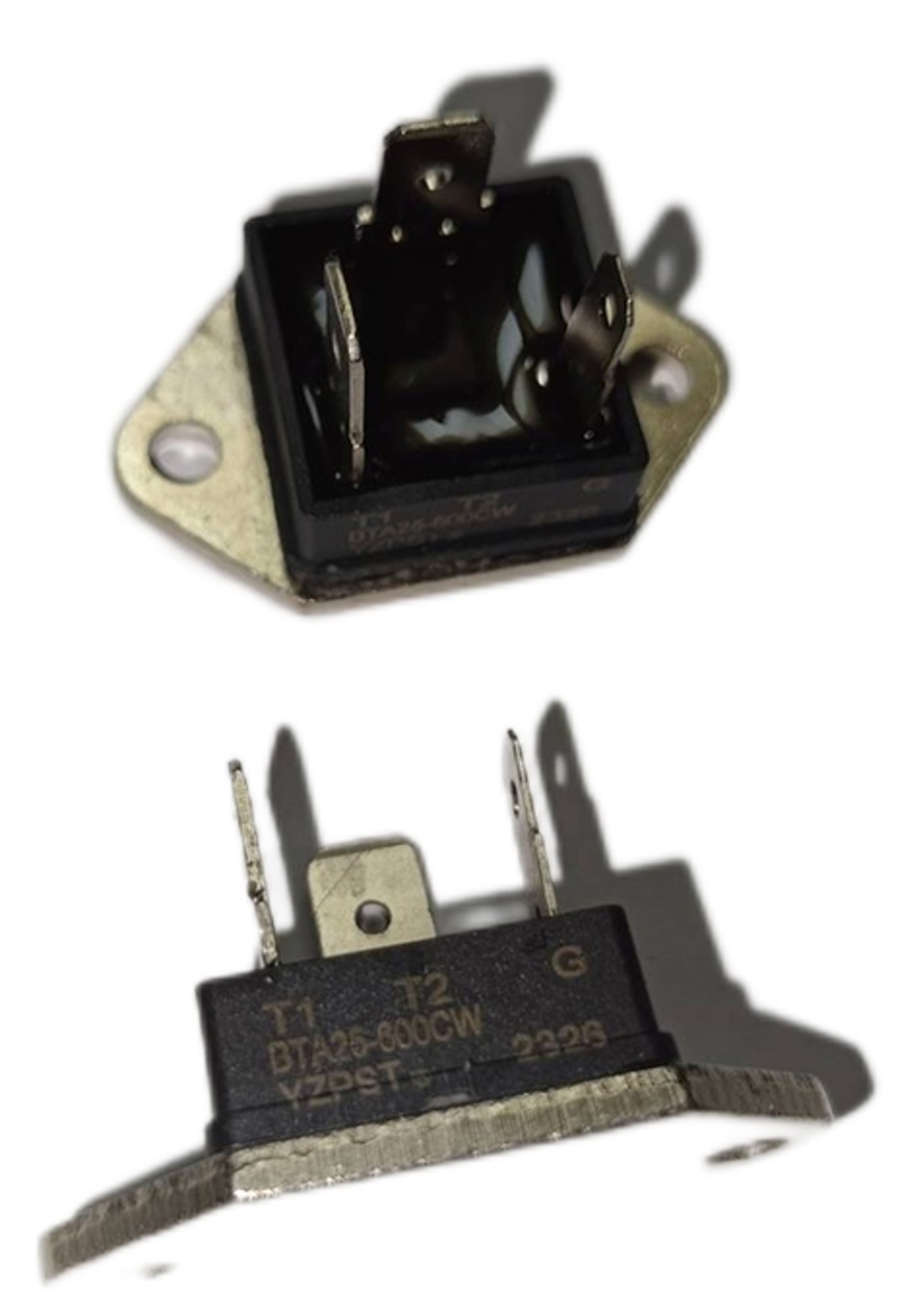

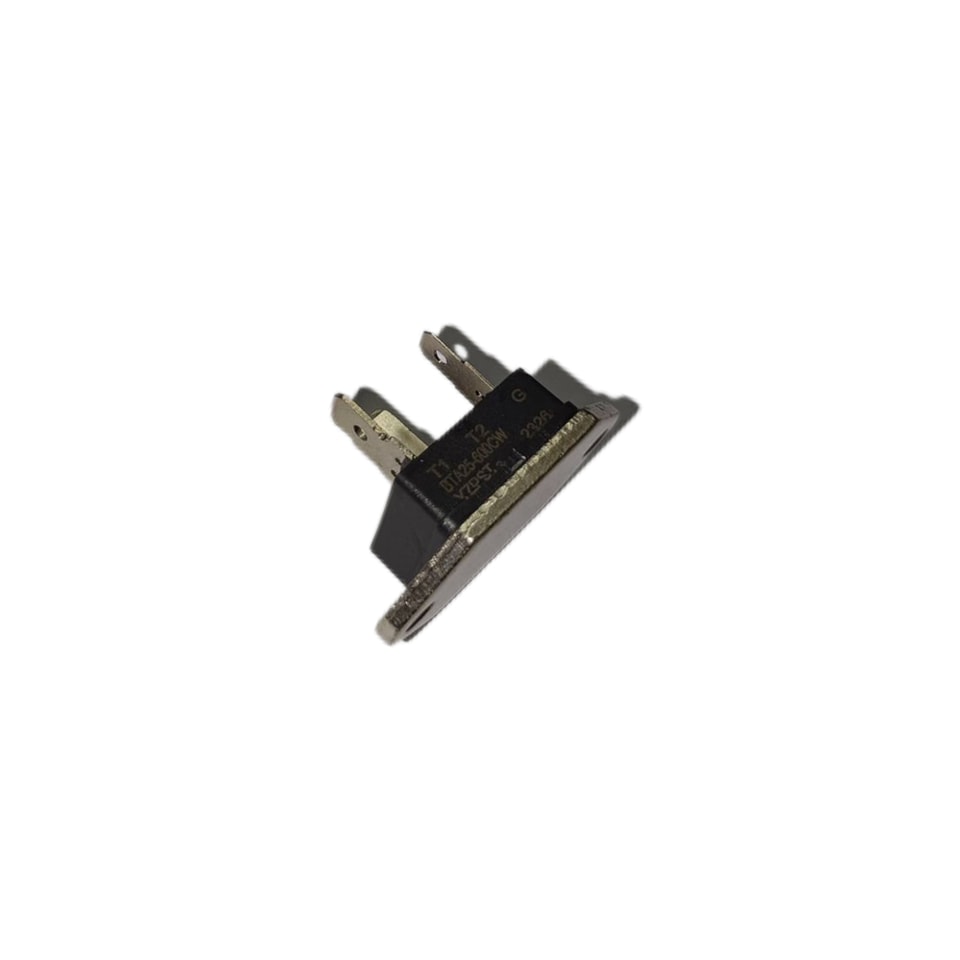

YZPST-BTA25-600BW TG25C60
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة YZPST-TG25..
YZPST-BTA25-600BW TG25C60

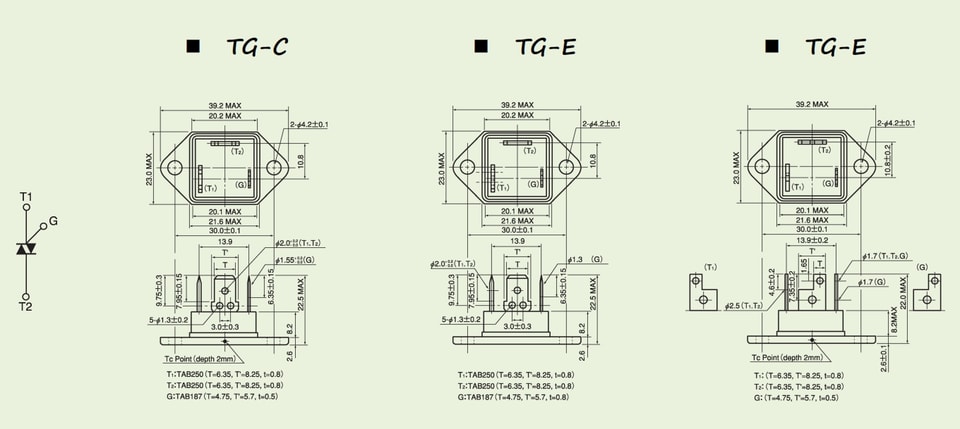

ترياك (نوع معزول)
TG25C/E/D هي ترياكات مُغلّفة ومعزولة مناسبة لمجموعة واسعة من التطبيقات مثل آلات النسخ، وأفران الميكروويف، والمفاتيح الحالة الصلبة،
التحكم في المحركات، والتحكم في الإضاءة، والتحكم في السخانات.
IT AV 25A
قدرة عالية على تحمل تيار الاندفاع: 400A

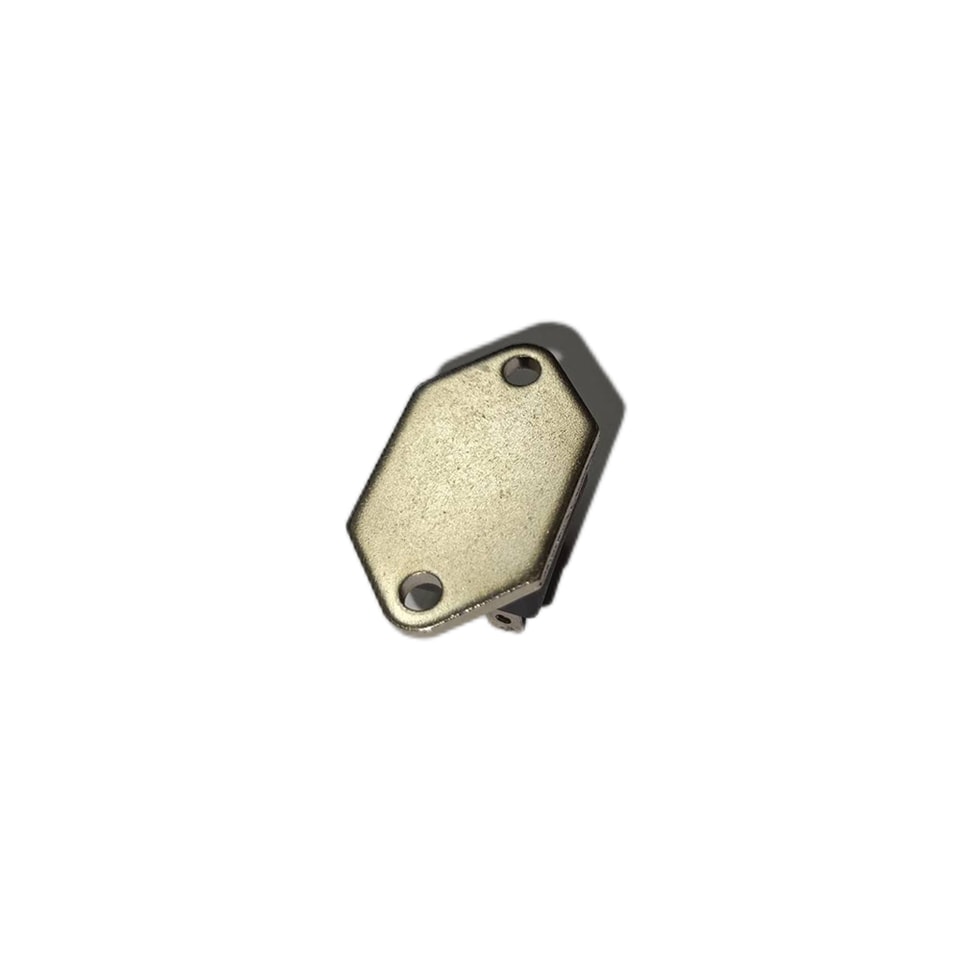

تركيب معزول AC2500V

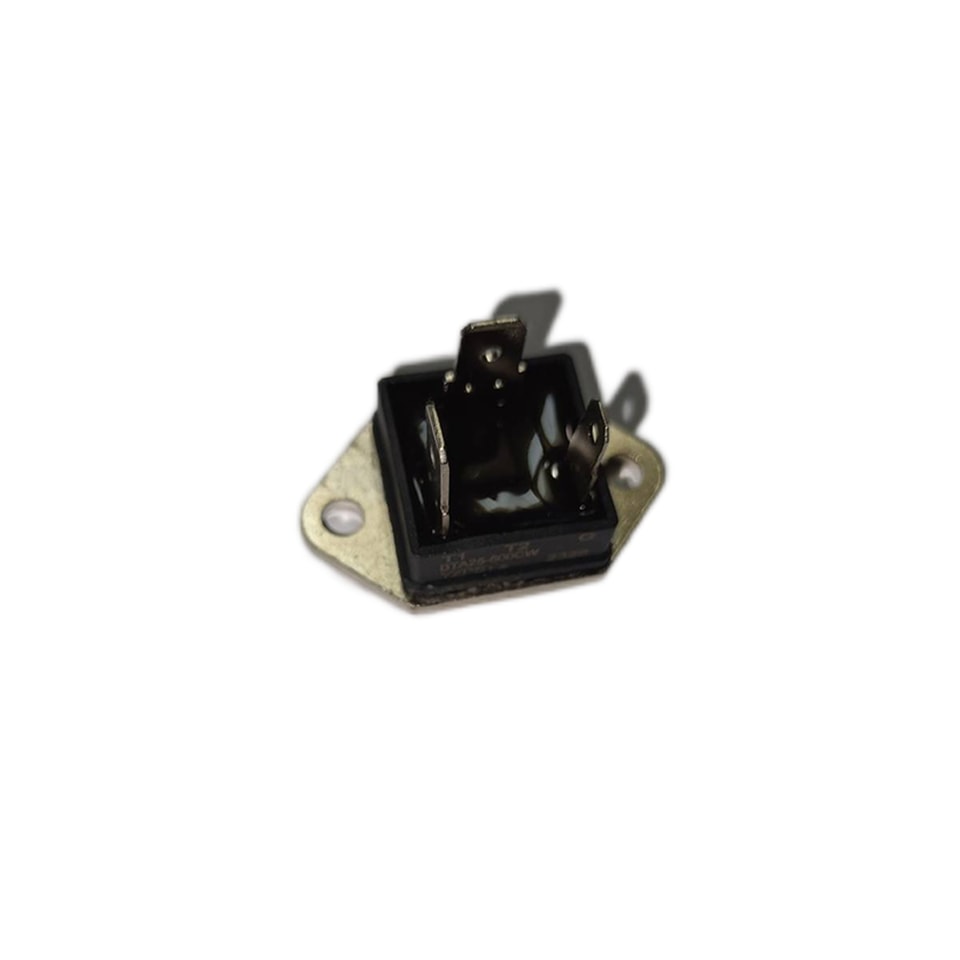

أطراف لسانية
الحد الأقصى المطلقة
الرمز | العنصر | الظروف | المطلقة | الوحدة |
I_T RMS | تيار حالة التوصيل الفعّال (R.M.S.) | Tc | 25 | A |
ITSM | تيار التوصيل عند الاندفاع | دورة واحدة، 50Hz/60Hz، ذروة، غير متكرر | 300/330 | A |
I2t | I2t | قيمة دورة واحدة للتيار الاندفاعي | 450 | A2S |
PGM | تبديد قدرة البوابة القصوى |
| 10 | واط |
PGAV | تبديد قدرة البوابة المتوسطة |
| 1 | واط |
IGM | تيار البوابة الأقصى |
| 3 | A |
VGM | جهد البوابة الذروي |
| 10 | V |
di/dt | المعدل الحرج لارتفاع تيار حالة التوصيل | IG=100mA، Tj=25 VD=1/2VDRM dIG/dt=1A/μS | 50 | A/ميكروثانية |
Tj | درجة حرارة الوصلة أثناء التشغيل |
| -25～+125 | ℃ |
Tstg | درجة حرارة التخزين |
| -40～+125 | ℃ |
VISO | جهد الانهيار للعزل RMS | تيار متردد لمدة دقيقة واحدة | 2500 | V |
| عزم التثبيت M4 | القيمة الموصى بها 1.0 ～1.4（10～14） | 14 | kgf.CM |
الحد الأقصى المطلقة
ما لم يُذكر خلاف ذلك، فإن Tj=25
| الرمز | العنصر | المطلقة | الوحدة | |||
| TG25C60 | TG25C80 | TG25C100 | TG25C12 | V | ||
| VDRM | متكرر أقصى حالة قطع الجهد | 400 | 800 | 1000 | 1200 | V |
الرمز | العنصر | الظروف | المطلقة | الوحدة | |
IDRM | التيار الأقصى المتكرر في حالة الإطفاء التيار الأقصى | VD=VDRM، طور أحادي، موجة نصفية، Tj=125℃ | 5 | mA | |
VTM | جهد حالة التوصيل الأقصى | تيار حالة التوصيل √2× IT (RMS)، قياس فوري | 1.4 | V | |
I GT1 + | 1 | تيار تحفيز البوابة، أقصى حد | Tj =25℃، IT=1A، VD=6V | 50 | mA |
I GT1 - | 2 | Tj =25℃، IT=1A، VD=6V | 50 | mA | |
I GT3 + | 3 |
| - | mA | |
I GT3 + | 4 | Tj =25℃، IT=1A، VD=6V | 50 | mA | |
V GT1+ | 1 | جهد تشغيل البوابة، الأقصى | Tj =25℃، IT=1A، VD=6V | 3 | V |
V GT1- | 2 | Tj =25℃، IT=1A، VD=6V | 3 | V | |
V GT3+ | 3 |
| - | V | |
V GT3- | 4 | Tj =25℃، IT=1A، VD=6V | 3 |
| |
VGD | جهد عدم التشغيل للبوابة، الأدنى | Tj =25℃, VD= 1/2VRRM | 0.2 | V | |
tgt | زمن التشغيل، الأقصى | IT=(RMS),IG= 100mA,VD=1/2VDR M,Tj=25℃,dIG/dt=1A/μS | 10 | V | |
dv/dt | معدل الارتفاع الحرج في التيار في حالة التوصيل الجهد، الأدنى | Tj=25℃,VD=2/3VDRM موجة أسية. | 20 | V/μS | |
(dv/dt) c | معدل الارتفاع الحرج في الجهد في حالة الإيقاف الجهد عند التحويل، الأدنى | Tj=25℃,VD=2/3VDRM di/dtc=15A/μS | 5 | V/μS | |
IH | تيار التمسك، نموذجي | Tj =25℃ | 30 | mA | |
Rth(j-c) | الممانعة الحرارية، الأقصى | من الوصلة إلى الغلاف | 1.5 | ℃/W | |
