ديود مقوم فائق السرعة ذو استعادة ناعمة FRD60B20
P/N:YZPST-FRD60B20
● الوصف:
FRD60B20 هو ديود مقوم فائق السرعة ذو استعادة ناعمة. يتميز بجهد أمامي منخفض، وتيار تسرب منخفض، وفقد طاقة منخفض، وموثوقية أعلى للنظم، ومتوافق مع معيار RoHS.

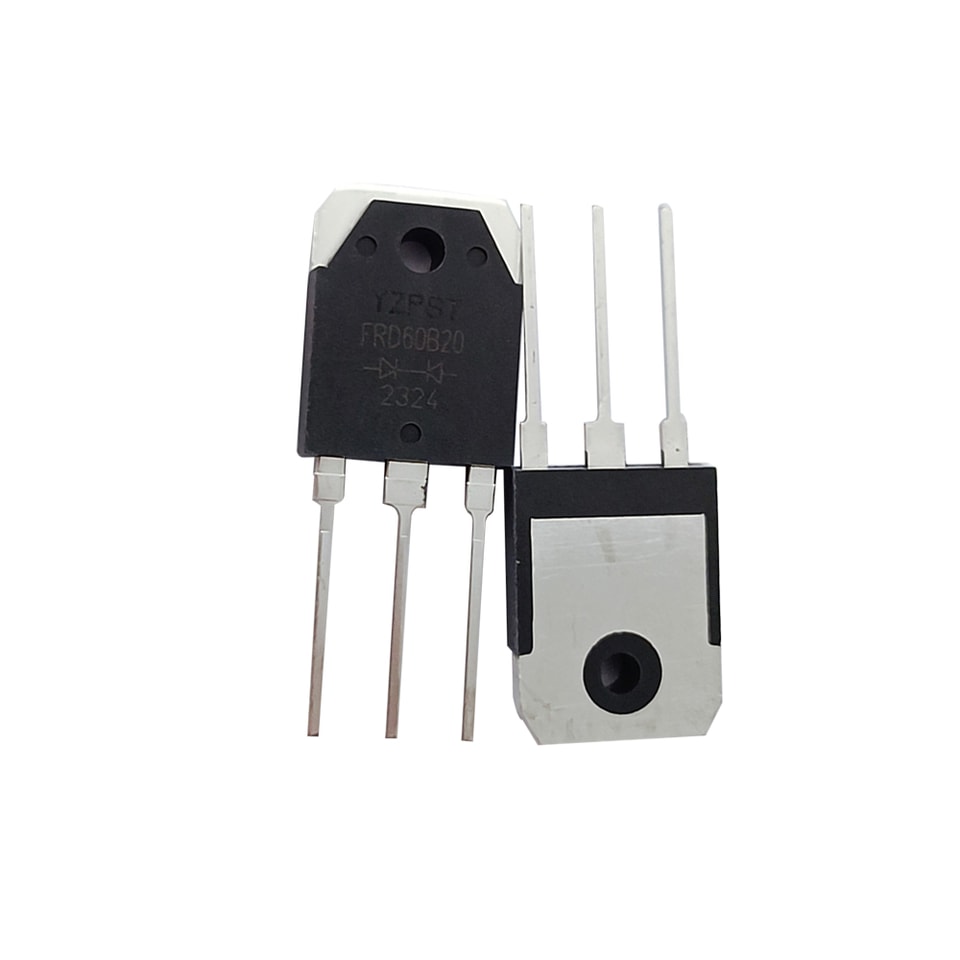

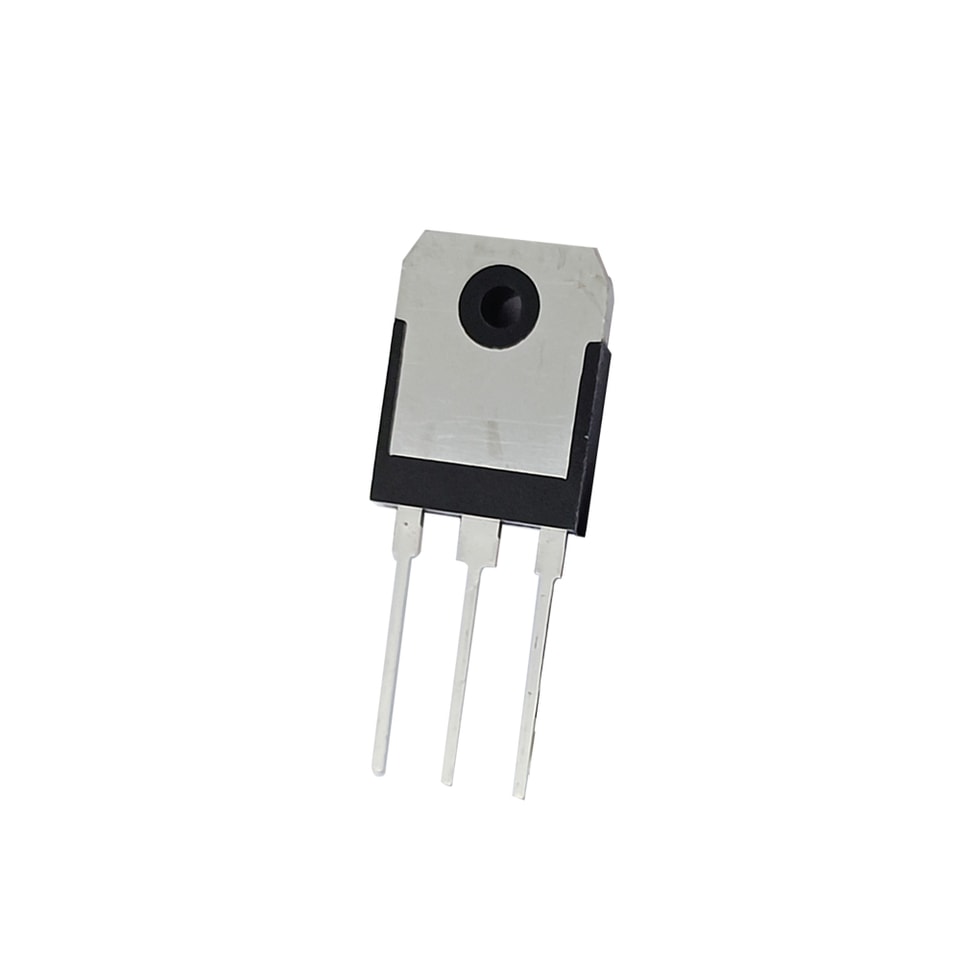

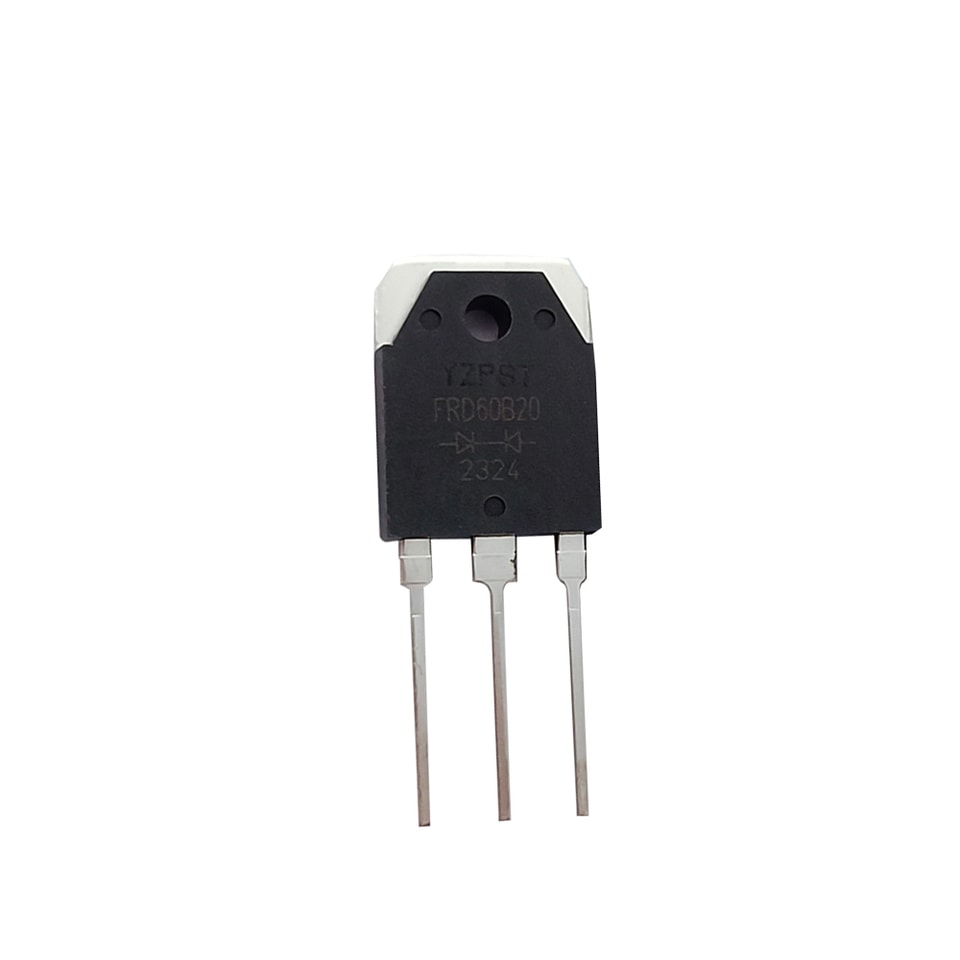

ديود مقوم فائق السرعة ذو استعادة ناعمة TO-3PN FRD60B20
الحدود القصوى المطلقة للمواصفات (عند درجة حرارة محيطة 25℃ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة |
| VR | أقصى جهد عكسي مستمر | ||
| VRRM | أقصى جهد عكسي قِمّي متكرر | ||
| VRWM | جهد التشغيل العكسي القِمّي | 200 | V |
| IF(AV) | مستمر أمامي التيار ，TC= 110℃ | 60 | |
| IFSM | أحادي نبضة أمامي التيار ，TC=25℃ | 600 | A |
| TJ,TSTG | درجة التشغيل و درجة حرارة التخزيننطاق | -55 إلى +175 | °C |
الخصائص الكهربائية (عند درجة حرارة محيطة 25℃ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | ظروف الاختبار | القيمة | الوحدة | ||
| الحد الأدنى | النوع | MAX | ||||
| VBR | جهد الانهيار العكسي | IR= 100µA | 200 | |||
| I F =30A | 0.96 | 1.15 | ||||
| VF | الجهد الأمامي | I F =30A،Tj = 125℃ | 0.86 | 1 | V | |
| VR =200V | 20 | |||||
| IR | التسرب العكسي التيار | Tj = 150℃،VR =200V | 200 | uA | ||
| I F =0.5A،I R = 1A، | 35 | |||||
| trr | زمن الاسترداد العكسي | I RR =0.25A | ns | |||
| I F = 1A،VR =30V،di/dt 200A/us | 23 | 35 | ||||

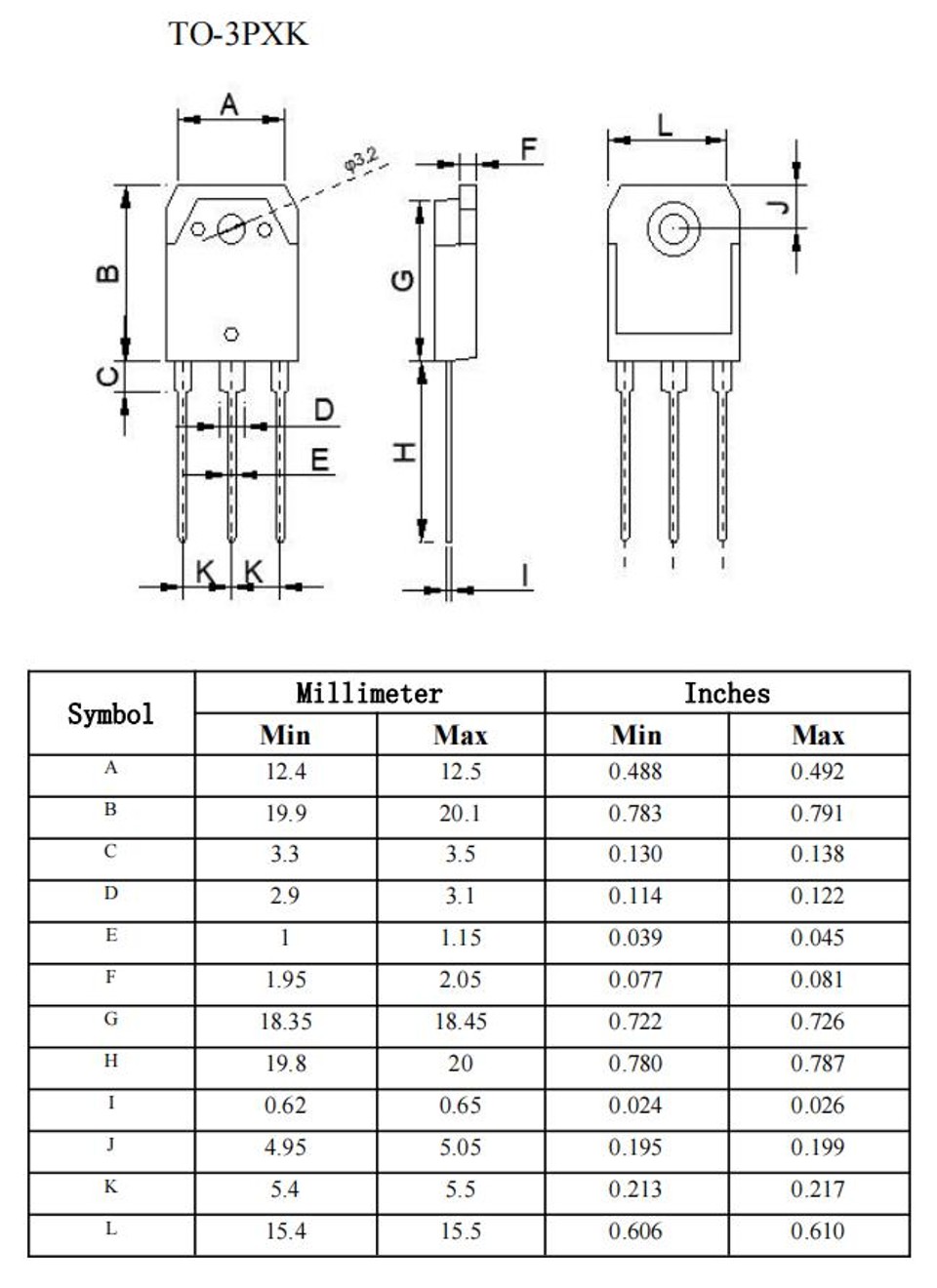

البيانات الميكانيكية للتغليف
لا يتوفر أي محتوى إضافي للمنتج.
