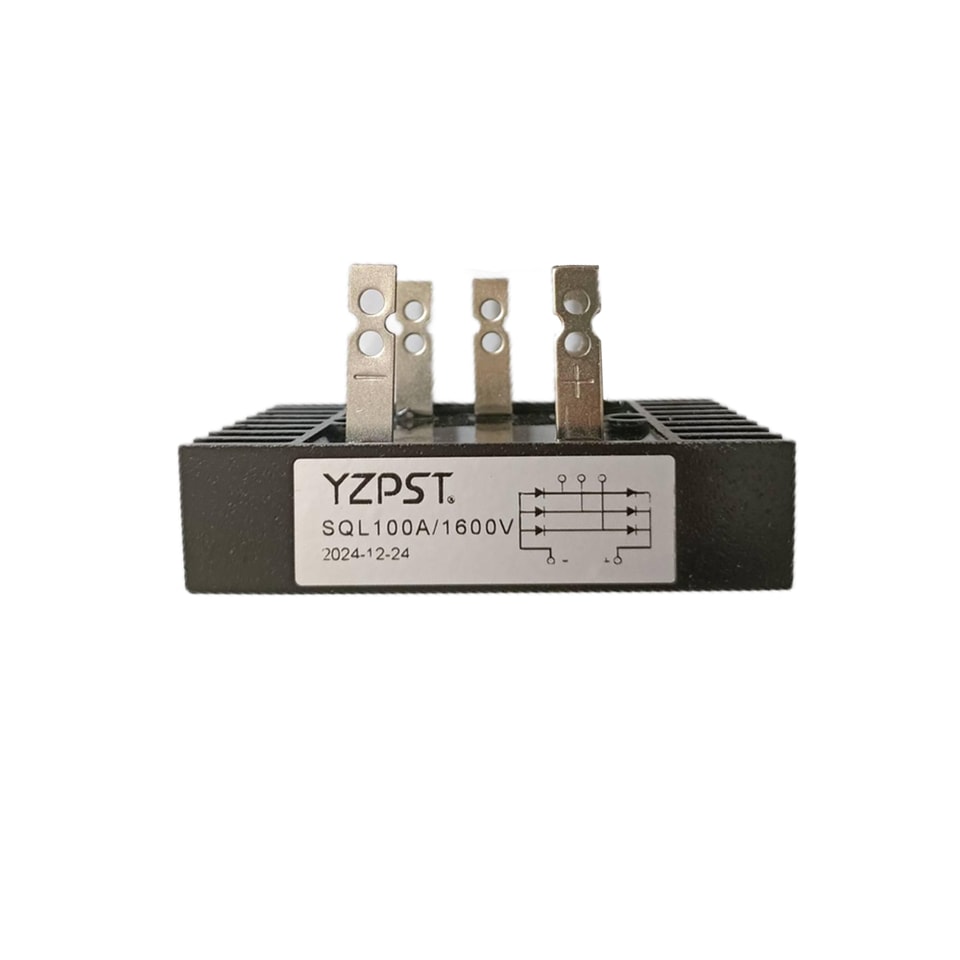

YZPST-SQL100A-1600V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-SQL100A
ممرَّر بالسيليكون/الزجاج

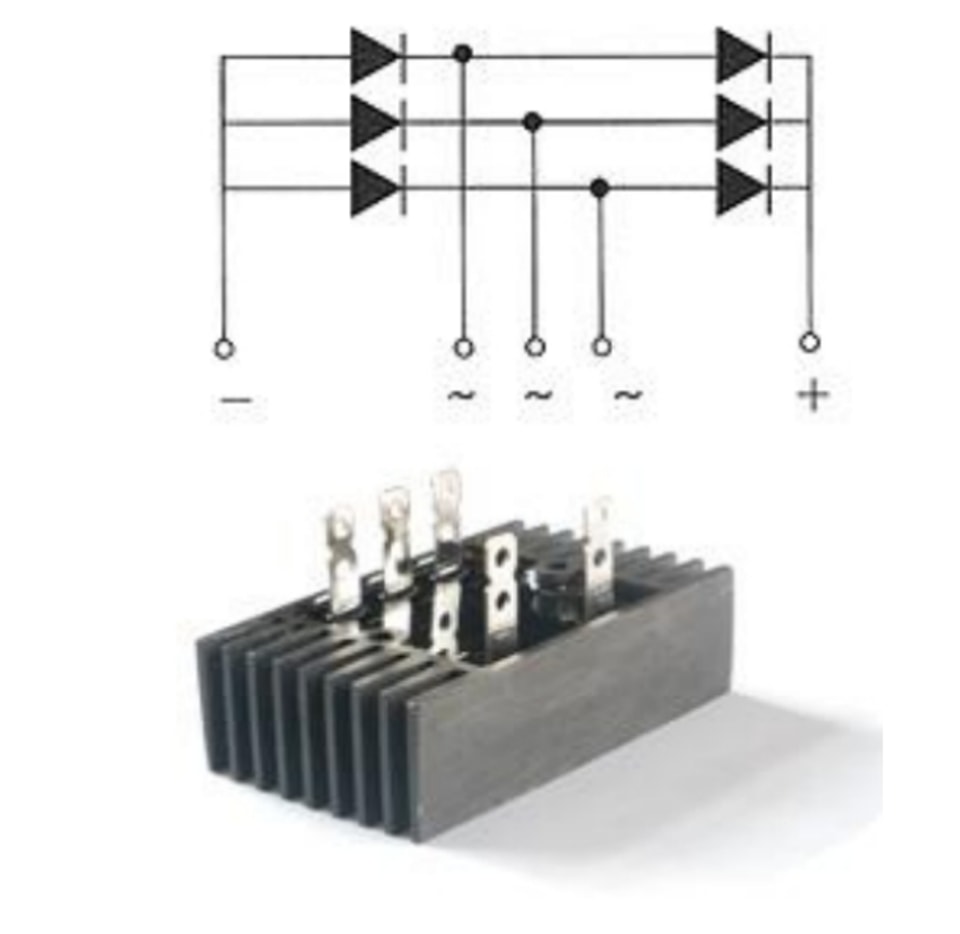

مقومات جسرية ثلاثية الطور
الميزات
مثالي للوحات الدوائر المطبوعة
تقنية تصنيع موثوقة ومنخفضة التكلفة تُنتج منتجًا اقتصاديًا
ضمان لحام بدرجة حرارة عالية: 260℃ / 10 ثوانٍ / 0.375 بوصة ( 9.5 مم )
طول الطرف عند شد 5 أرطال ( 66677376، 2.3 كجم )
البيانات الميكانيكية
العلبة: بلاستيك مصبوب
الطرف: مطلي بالقصدير للحام
القطبية: كما هو موضح
التصنيف |
| SQL | SQL | SQL | SQL | SQL | SQL | SQL |
|
الرمز |
|
|
|
|
|
|
| الوحدة | |
| 100A-02 | 100A-04 | 100A-06 | 100A-08 | 100A-10 | 100A-12 | 100A-16 |
| |
| VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
الحد الأقصىجهد الذروة العكسي المتكرر | |||||||||
أقصى جهد إدخال فعال | Vالقيمة الفعالة | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
أقصى جهد حجب تيار مستمر | Vتيار مستمر | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Tc=55℃ | ID | 100 | A | ||||||
الحد الأقصىالمتوسط للتيار المقوم الأمامي | |||||||||
تيار الاندفاع الأمامي الأقصى 8.3 مللي ثانية لموجة نصف جيبية واحدة | IFSM | 1000 | A | ||||||
IF=33A | VF | 1.1 | V | ||||||
أقصى جهد أماميage | |||||||||
Ta =25℃ Ta =100℃ | IR | 10 | ميكروأمبير | ||||||
أقصى جهد عكسيage |
| ||||||||
| IR(H) | 200 | ميكروأمبير | ||||||
المقاومة الحرارية من الوصلة إلى الغلاف | RθJC | 0.3 | °C/W | ||||||
المقاومة الحرارية من الغلاف إلى البيئة | RθJA | 0.5 | °C | ||||||
نطاق درجة حرارة التشغيل | TJ | -40～+125 | °C | ||||||
نطاق درجة حرارة التخزين | TSTG | -40～+150 | °C | ||||||

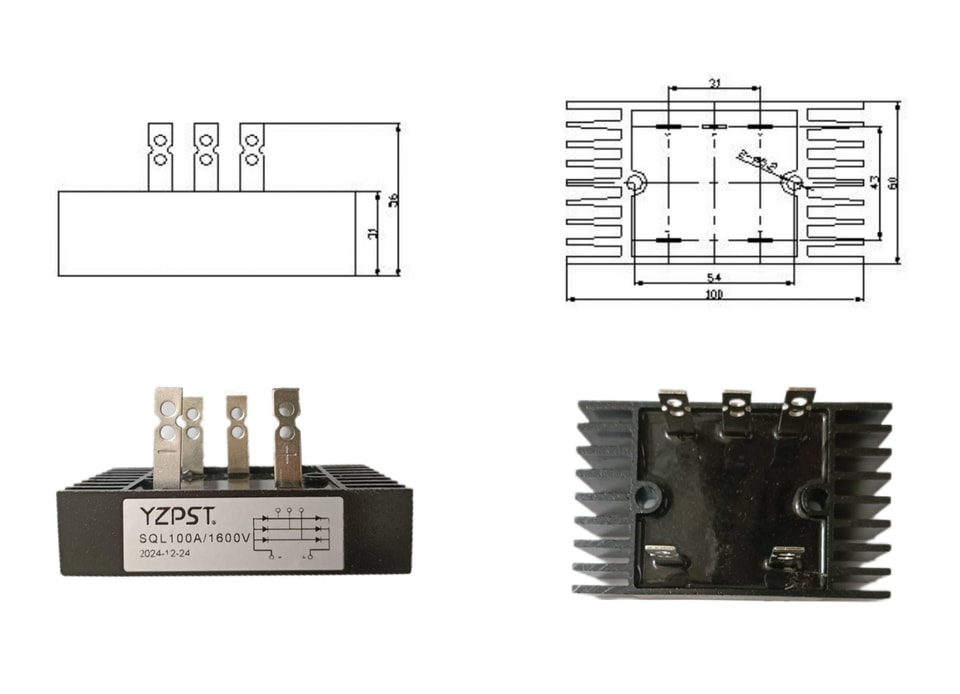

الأبعاد في مليمتر
