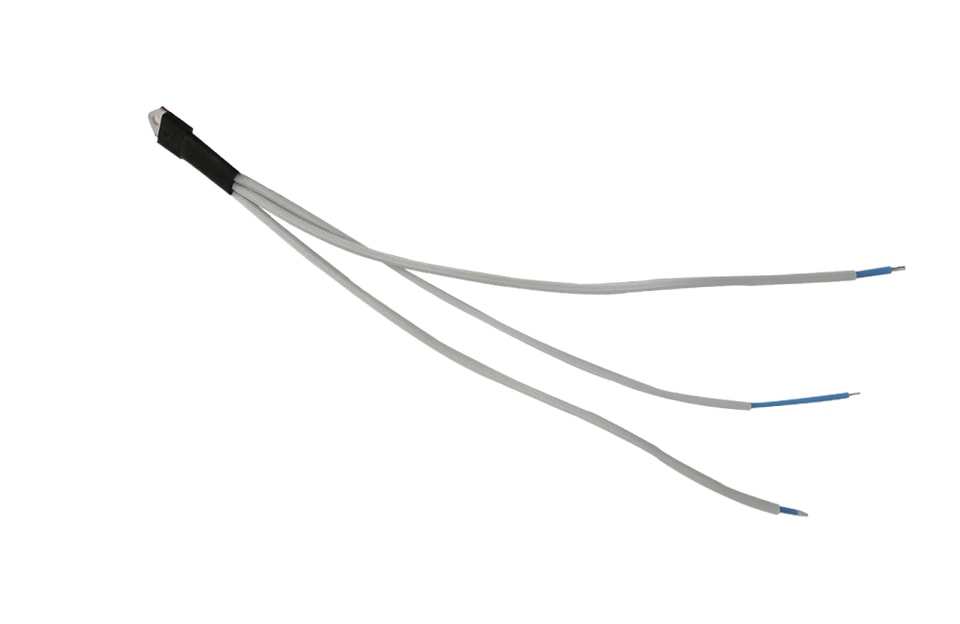

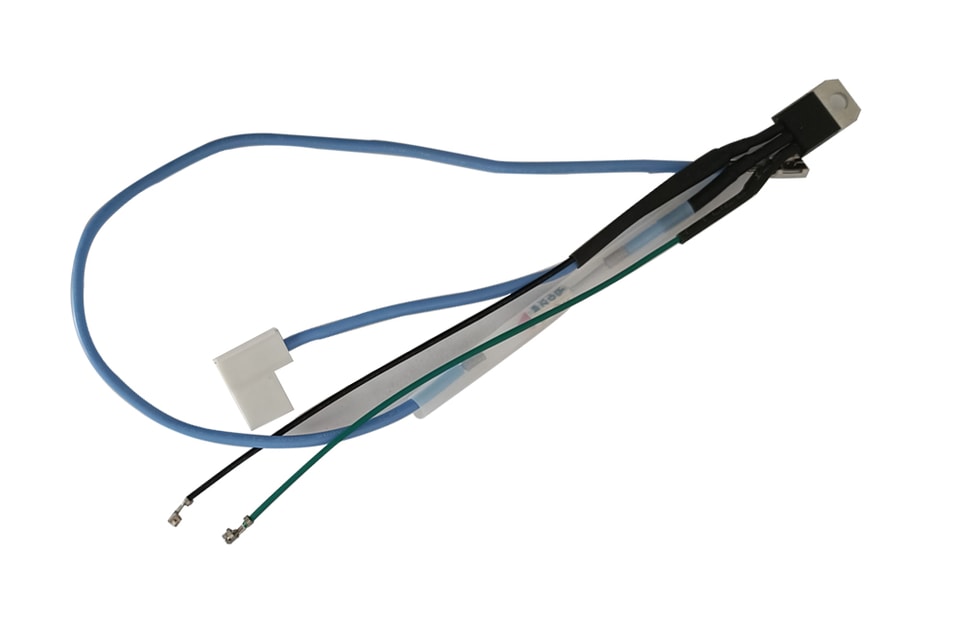

BTA41 ترياك 40A بسلك ليتز

YZPST-BTA41 سلك ليتز

مواصفات حزمة الأسلاك لمقوم متحكم به بالسيليكون--yzpst_02

سلسلة BTA41 من الترياك بتيار 40A

الوصف:
تُعد سلسلة الترياك BTA41 مناسبة لمختلف تطبيقات التحكم، مثل التحكم في المحركات، والإضاءة الصناعية والمنزلية، والتسخين، والتبديل الساكن، ووحدات التحكم في سرعة المحرك، وغيرها. وبفضل تقنية التثبيت بالمشبك، توفر أداءً متفوقًا في تحمل تيار الاندفاع. كما أن استخدام وسادة خزفية داخلية يمنح سلسلة BTA لسانًا معزول الجهد (مقننًا عند 2500 فولت RMS) ومتوافقًا مع معايير UL.

الميزات الرئيسية

الرمز	القيمة	الوحدة
It(rms)	40	A
VdRM Vrrm	600/800	V
Vtm	1.55	V

الحدود القصوى المطلقة

المعلمة	الرمز	القيمة	الوحدة
نطاق درجة حرارة الوصلة أثناء التخزين	Tstg	-190	°C
نطاق درجة حرارة الوصلة أثناء التشغيل	Tj	-165	°C
الجهد المتكرر الأقصى في حالة الفصل (T =25°C)	Vdrm	600	V
الجهد العكسي الأقصى المتكرر (T =25°C)	Vrrm	600	V
تيار الحالة الموصلة الفعال (RMS)	It(rms)	40	A
تيار نبضي غير متكرر أقصى في حالة التوصيل (دورة نصف موجة، F=50Hz)	Itsm	400	A
I2قيمة t للانصهار (tp=10ms)	Pt	880	A2S
معدل الارتفاع الحرج لتيار الحالة الموصلة	dl/dt	50	A/gS
(I =2xIgt)	dl/dt	50	A/gS
تيار البوابة الأقصى	Igm	8	A
متوسط تبديد قدرة البوابة	Pg（av）	1	W

ثلاثة أرباع

الرمز	شرط الاختبار	الربع		القيمة	الوحدة
Igt	V =12V R =33Q	III ni	الحد الأقصى	50	mA
VGT		III ni	الحد الأقصى	1.3	V
Vgd	VD=VDRMTj=125°C	hi ni	الحد الأدنى	0.2	V
	R=3.3KQ
II	Ig=1.2Igt	hi ni	الحد الأقصى	120	mA
Ih	lT=100mA		الحد الأقصى	60	mA
dV/dt	Vd=2/3Vdrm البوابة مفتوحة		الحد الأدنى	1000	V/gs
	Tj=125°C
