مكوّن قدرة

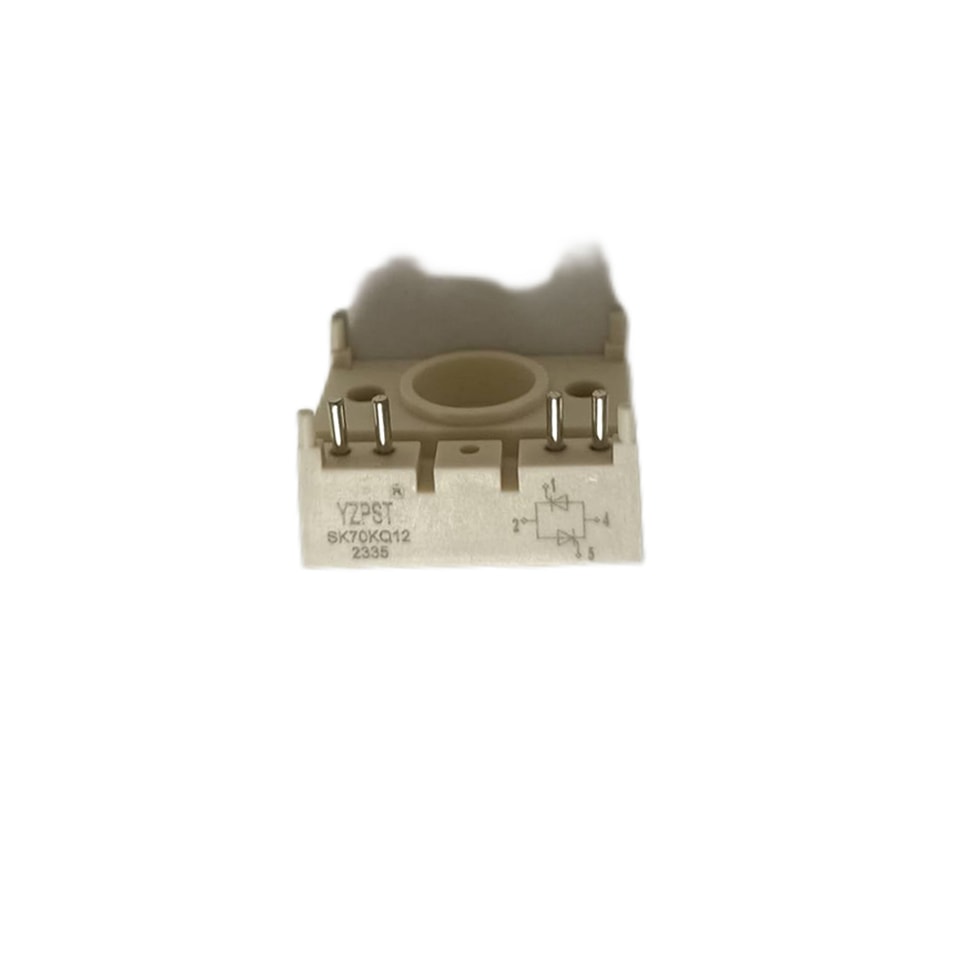

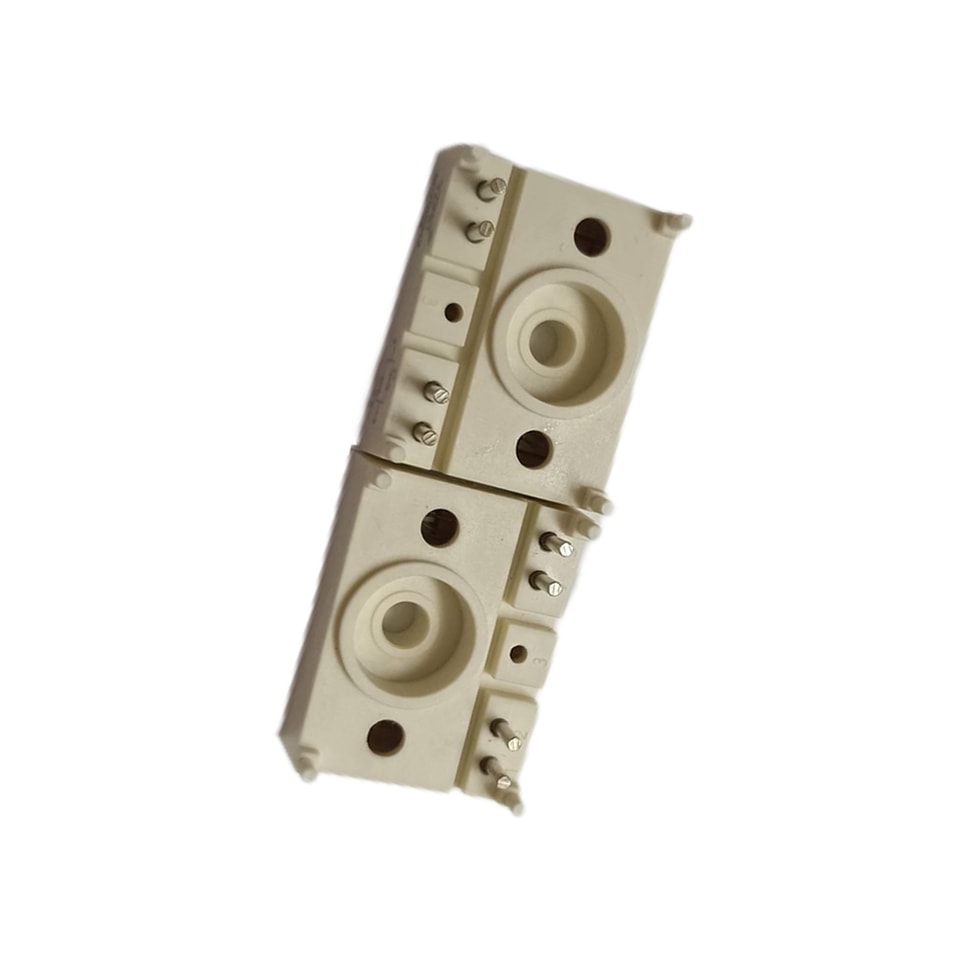

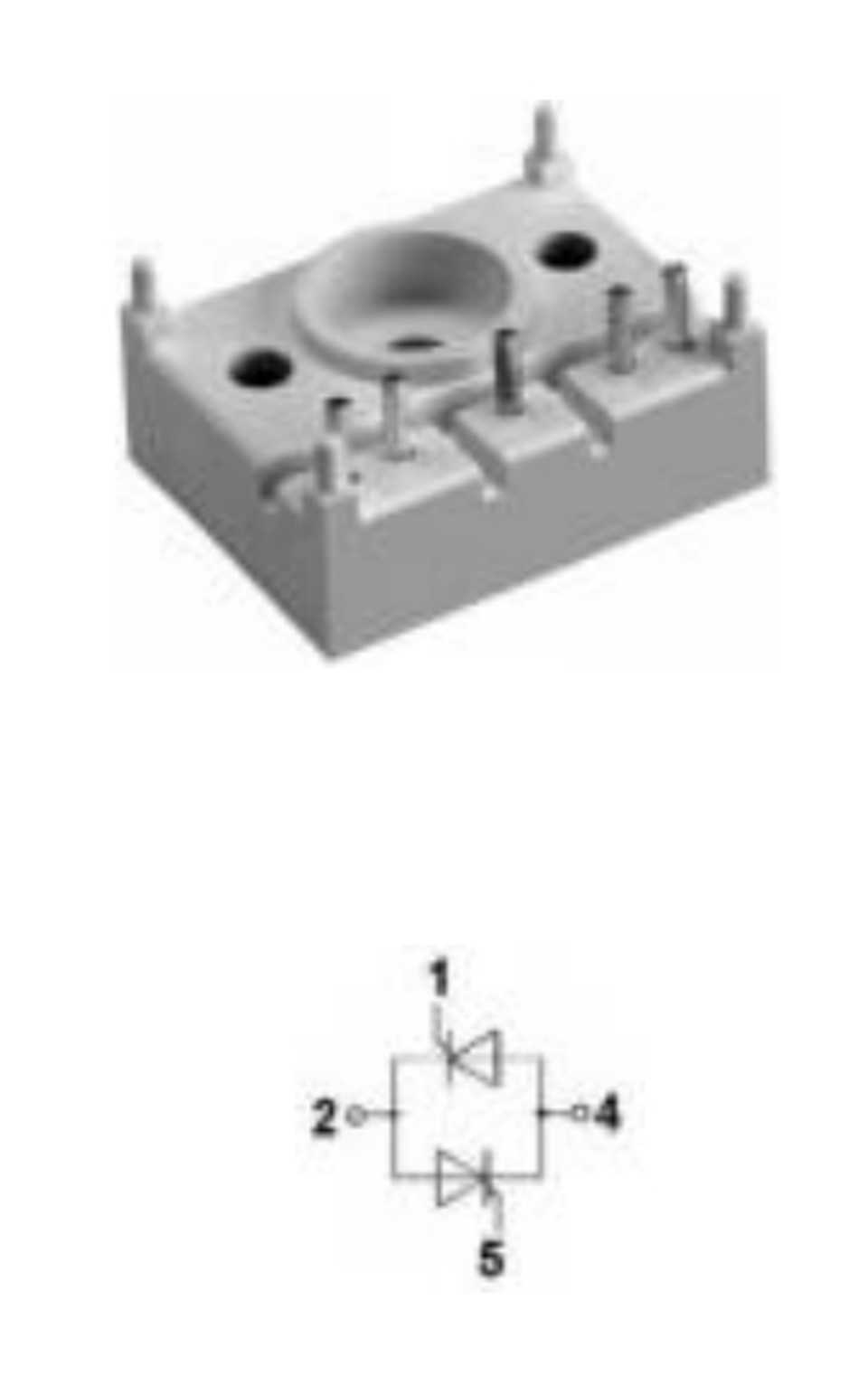

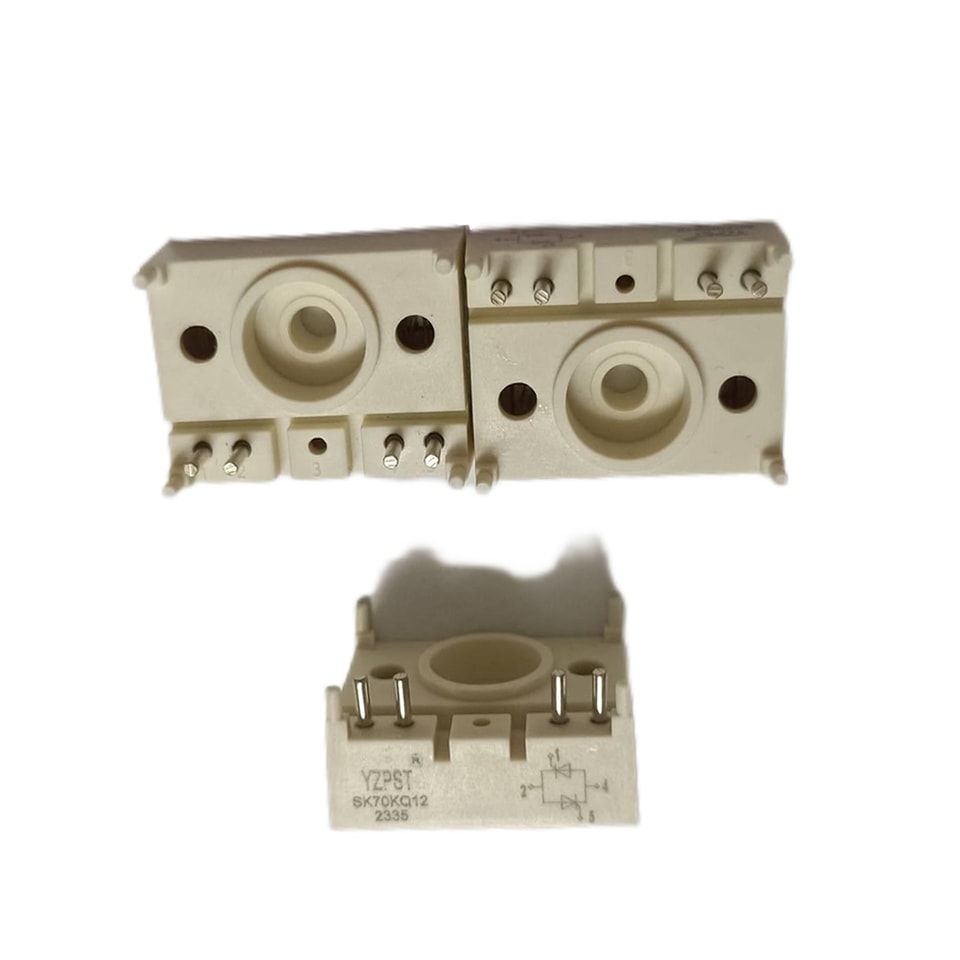

YZPST-SK70KQ12
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-SK70KQ12
ميزات المنتج
تصميم مدمج
تثبيت بمسمار واحد
نقل الحرارة والعزل عبر DBC
شرائح ثايرستور ممررة بالزجاج
تيار تسرب منخفض
التطبيقات
بادئات تشغيل ناعمة
التحكم في درجة الحرارة
التحكم في الإضاءة
الحد الأقصى المطلق الحد الأقصى القيَم(T C =25°C ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | ظروف الاختبار | القيم | الوحدة |
| VRRM | أقصى جهد عكسي متكررverse Voltage | Tvj=125℃ | 1200 | V |
| VDRM | الحد الأقصىمتكرر جهد الحالة المنطفئة الأقصى | |||
| VRSM | غير-متكرر الجهد العكسي | Tvj=125℃ | V | |
| VDSM | غير متكرر جهد الحالة المنطفئة الأقصى | 1300 | ||
| IRRM | أقصى جهد متكرر التيار العكسي | Tvj=125℃ | 5 | mA |
| IDRM | الحد الأقصىمتكرر تيار الذروة في حالة الإيقاف المتكرر | |||
| IT(AV) | متوسط تيار حالة التوصيل التيار | TC=85℃ | 55 | |
| IT(RMS) | القيمة الفعالة التيار | TC=85℃، sin180。 | 80 | A |
| ITSM | غير التيار الاندفاعي المتكرر تيار الذروة في حالة التوصيل | 10ms، Tj=25℃ | 1100 | |
| I2t | لـ الانصهار | 10ms، Tj=25℃ | 6050 | A2S |
| VTM | جهد الذروة في حالة التوصيل | ITM=150 أمبير | 1.7 | V |
| dv/dt | معدل الارتفاع الحرج لحالة الإيقاف الجهد | VD=2/3VDRM Gate Open Tj=125℃ | 1000 | V/us |
| IGT | تيار تشغيل البوابة كحد أقصى | 80 | mA | |
| VGT | جهد تحفيز البوابة كحد أقصى | 1.5 | V | |
| Iع | تيار تشغيل البوابة | 200 | mA | |
| IL | تيار الالتقاط | 500 | mA | |
| Viso | تيار متناوب 50Hz RMS 1 دقيقة | 2500 | V | |
| TJ | درجة حرارة الوصلة | -40 إلى +125 | ℃ | |
| TSTG | نطاق درجة حرارة التخزين | -40 إلى +125 | ||
| RthJC | المقاومة الحرارية من الوصلة إلى الغلاف المقاومة (لكل ثايرستور الشريحة) | 0.7 | ℃ /W | |
| عزم الشد | قوة التركيب، وحدة إلى المشتت | 2.5 | نيوتن·متر | |
| Tsolder | الأطراف، 10s | 260 | ℃ | |

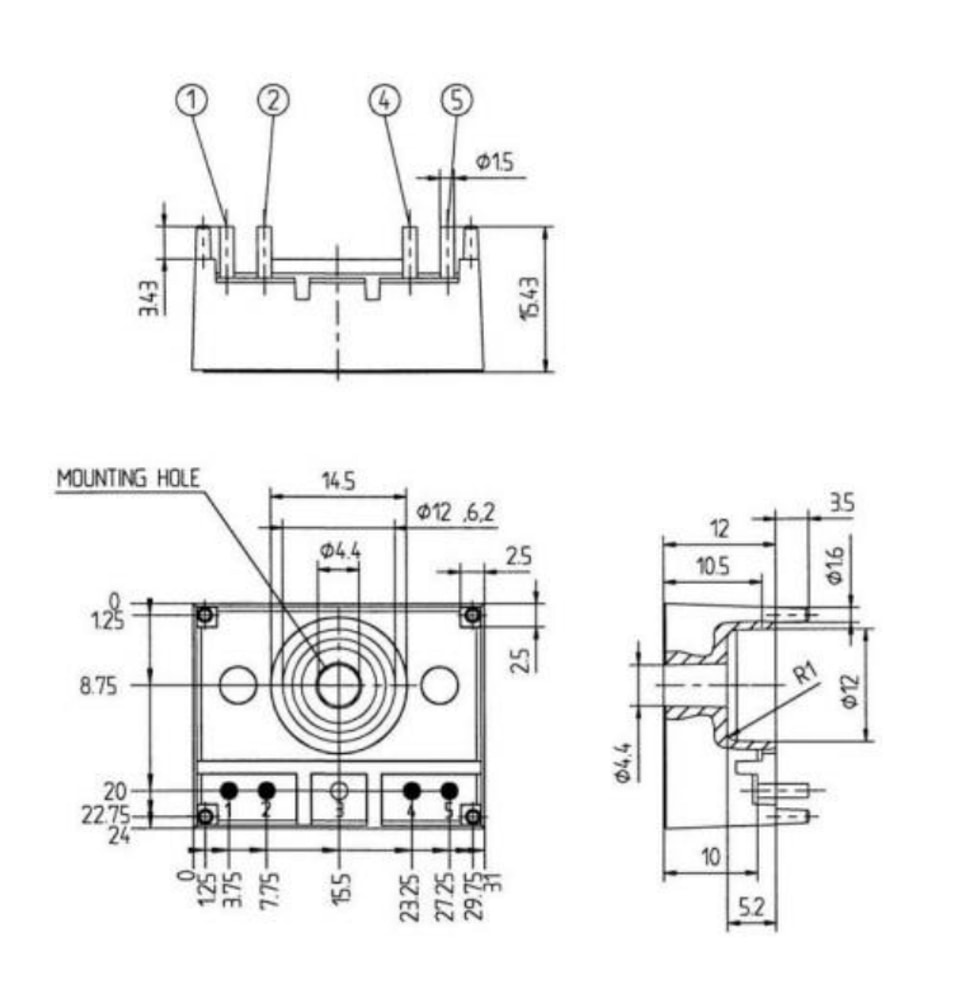

الأبعاد
لا يتوفر أي محتوى إضافي للمنتج.
.jpg)
