الميزات:
- بنية منتشرة بالكامل
- تكوين البوابة المعزِّزة من المنتصف
- قدرة حجب تصل إلى 2100 فولت
- زمن الإطفاء الأقصى المضمون
- قدرة عالية على dV/dt
- جهاز مُجمَّع بالضغط

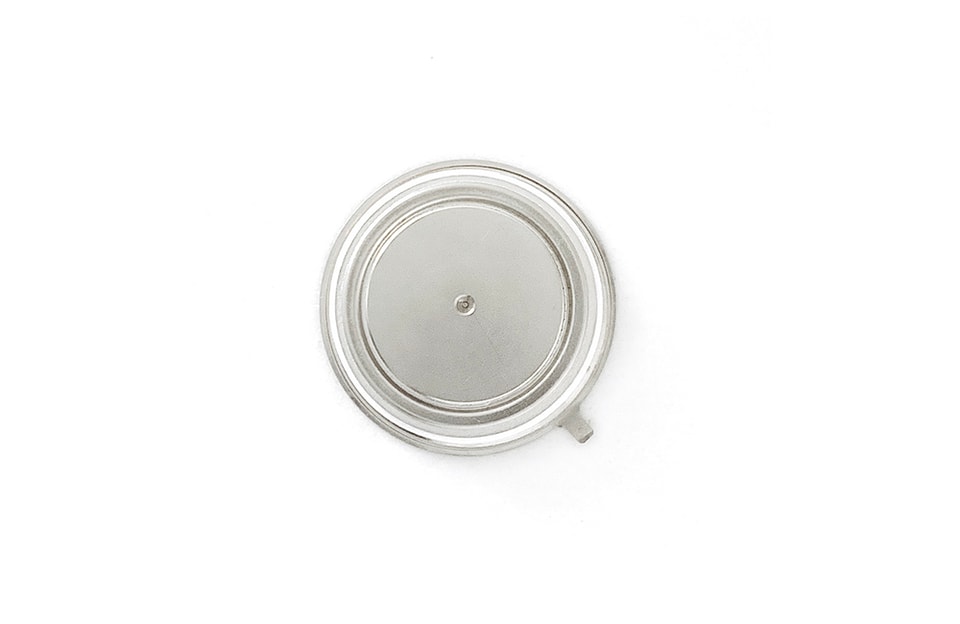

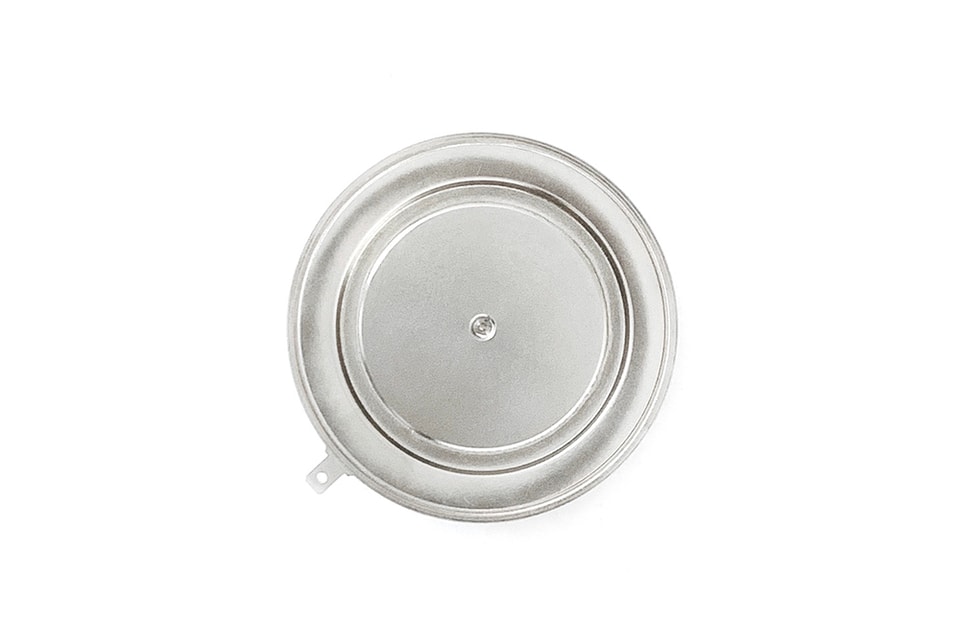

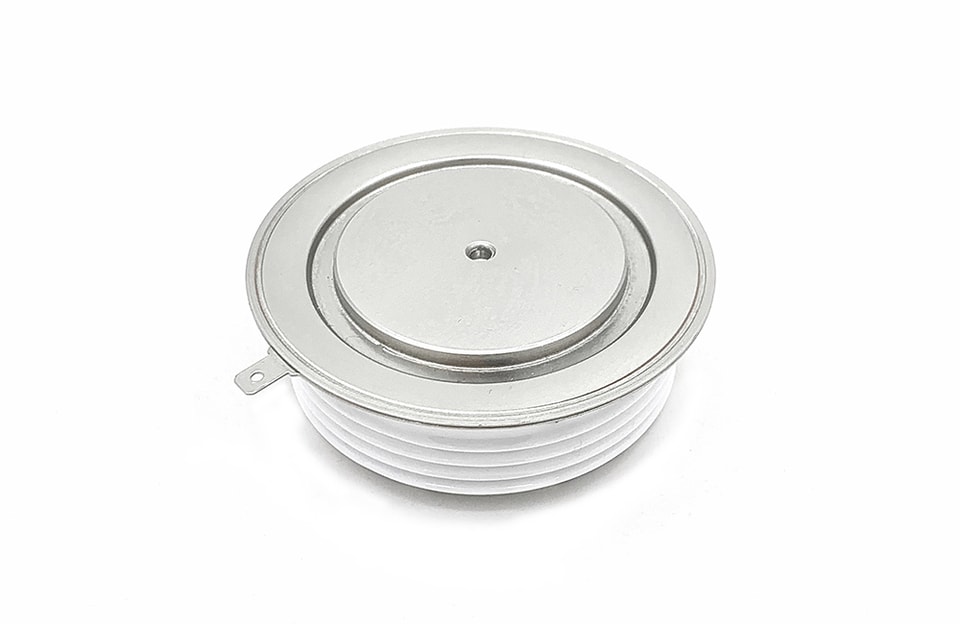

الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
YZPST-C712L
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
الحالة الحاجزة - حالة عدم التوصيل
VRRM (1) | VDRM (1) | VRSM (1) |
2000 | 2000 | 2100 |
VRRM = جهد الذروة العكسي المتكرر
VDRM = جهد حالة الإيقاف الأقصى المتكرر
VRSM = جهد الذروة العكسي غير المتكرر
VDRM = جهد حالة الإيقاف الأقصى المتكرر
VRSM = جهد الذروة العكسي غير المتكرر
تسرب الذروة العكسي المتكرر وتسرب حالة الإطفاء | IRRM / IDRM
|
20 مللي أمبير 90 مللي أمبير (3)
|
المعدل الحرج لارتفاع الجهد | dV/dt (4) | 800 فولت/مللي ثانية |
ملاحظات:
تُحدَّد جميع القيم الاسمية عند Tj=25 °م ما لم
ما لم يُذكر خلاف ذلك.
(1) تُحدَّد جميع القيم الاسمية للجهد عند تطبيق موجة جيبية 50Hz/60Hz ضمن نطاق درجة الحرارة من -40 إلى +125 °م.
(2) أقصى عرض نبضة 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 °م.
(4) القيمة الدنيا لموجة خطية وأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 °م.
(5) قيمة غير متكررة.
(6) يتم تحديد قيمة di/dt وفقًا للمواصفة القياسية EIA/NIMA RS-397، القسم 5-2-2-6. والقيمة المحددة تكون إضافةً إلى القيمة المتحصلة من دائرة تخميد، تتكون من مكثف 0.2 ميكروفاراد ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
تُحدَّد جميع القيم الاسمية عند Tj=25 °م ما لم
ما لم يُذكر خلاف ذلك.
(1) تُحدَّد جميع القيم الاسمية للجهد عند تطبيق موجة جيبية 50Hz/60Hz ضمن نطاق درجة الحرارة من -40 إلى +125 °م.
(2) أقصى عرض نبضة 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 °م.
(4) القيمة الدنيا لموجة خطية وأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 °م.
(5) قيمة غير متكررة.
(6) يتم تحديد قيمة di/dt وفقًا للمواصفة القياسية EIA/NIMA RS-397، القسم 5-2-2-6. والقيمة المحددة تكون إضافةً إلى القيمة المتحصلة من دائرة تخميد، تتكون من مكثف 0.2 ميكروفاراد ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
لمزيد من المعلومات حول ثايرستور العاكس، يرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
التوصيل - في حالة التشغيل
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
متوسط قيمة تيار حالة التوصيل | IT(AV) |
| 1185 |
| A | موجة جيبية، توصيل 180°، Tc=80°م |
القيمة الفعّالة لتيار حالة التوصيل | ITRMS |
| 1700 |
| A | القيمة الاسمية |
أقصى تيار اندفاعي من طور واحد التيار (غير المتكرر)
|
ITSM |
| - 18500 |
| A A |
8.3 مللي ثانية (60Hz)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °م 10.0 مللي ثانية (50 هرتز)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °م
|
I²t | I2t |
| 1.66x106 |
| A²s | 8.3 مللي ثانية و10.0 مللي ثانية |
تيار التثبيت | IL |
| - |
| mA | VD = 24 فولت؛ RL = 12 أوم |
تيار الإمساك | IH |
| - |
| mA | VD = 24 فولت؛ I = 2.5 أمبير |
جهد الذروة في حالة التوصيل | VTM |
| 1.45 |
| V | ITM = 1000 أمبير؛ دورة التشغيل ≥ 0.01%؛ Tj = 125 °م |
المعدل الحرج لارتفاع التيار (5، 6)
| di/dt |
| 800 |
| أمبير/مللي ثانية |
التبديل من VDRM ≥ 1000 فولت، غير متكرر
|
المعدل الحرج لارتفاع التيار (6)
| di/dt |
| 200 |
| أمبير/مللي ثانية | التبديل من VDRM ≥ 1000 فولت |
الخصائص والتصنيفات الكهربائية
إطلاق البوابة
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
أقصى تبديد قدرة للبوابة | PGM |
| 100 |
| واط | tp = 40 ميكروثانية |
تبديد القدرة المتوسطة للبوابة | PG(AV) |
| 5 |
| واط |
|
تيار البوابة الأقصى | IGM |
| - |
| A |
|
تيار البوابة المطلوب لبدء تشغيل جميع الوحدات | IGT |
|
- 120 -
|
|
mA mA mA
|
VD = 6 فولت؛ RL = 3 أوم؛ Tj = -40 °م VD = 6 فولت؛ RL = 3 أوم؛ Tj = +25 °م VD = 6 فولت؛ RL = 3 أوم؛ Tj = +125°م
|
جهد البوابة المطلوب لبدء تشغيل جميع الوحدات
| VGT |
|
- 3.0 -
|
|
V V V
|
VD = 6 فولت؛ RL = 3 أوم؛ Tj = -40 °م VD = 6 فولت؛ RL = 3 أوم؛ Tj = 0-125°م VD = VDRM المقنن؛ RL = 1000 أوم؛ Tj = +125 °م
|
أقصى جهد سالب | VGRM |
| 20 |
| V |
|
ديناميكي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
زمن التأخير | td |
| - | 0.7 | مللي ثانية |
ITM = 50 أمبير؛ VD = VDRM المقنن نبضة البوابة: VG = 20 فولت؛ RG = 20 أوم؛ tr = 0.1 مللي ثانية؛ tp = 20 مللي ثانية
|
زمن الإطفاء (مع VR = -50 فولت) | tq |
| 40 | - | مللي ثانية |
ITM = 1000 أمبير؛ di/dt = 25 أمبير/مللي ثانية؛ VR ≥ -50 فولت؛ إعادة تطبيق dV/dt = 20 فولت/مللي ثانية خطيًا حتى 80% من VDRM؛ VG = 0؛ Tj = 125 °م؛ دورة التشغيل ≥ 0.01%
|
شحنة الاستعادة العكسية | Qrr |
| * |
| مكولوم |
ITM = 1000 أمبير؛ di/dt = 25 أمبير/مللي ثانية؛ VR ³ -50 فولت
|
* للحصول على القيمة القصوى المضمونة، يُرجى التواصل مع المصنع.
الخصائص والتصنيفات الحرارية والميكانيكية
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -40 | +125 |
| oC |
|
درجة حرارة التخزين | Tstg | -40 | +125 |
| oC |
|
المقاومة الحرارية - الوصلة إلى الغلاف | RQ (j-c) |
|
0.023 -
|
| °C/W |
تبريد من الجانبين تبريد من جهة واحدة
|
المقاومة الحرارية - من العلبة إلى المشتت | RQ (c-s) |
|
0.0075 -
|
| °C/W |
تبريد من الجانبين * تبريد من جانب واحد *
|
قوة التركيب | P | 22.2 | 26.6 |
| كيلونيوتن |
|
الوزن | واط |
|
| - | g | من نحن |
* يجب أن تكون أسطح التثبيت ملساء ومسطحة ومشحّمة
مخطط الهيكل والأبعاد
الرمز | A | B | C | D | ع |
مم | 75 | 47 | 66 | 3.5×3 | 26±1 |
يمكن لـ YZPST توفير قائمة مكافئات التالية لثايرستور العاكس.
النوع | المكافئ | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
يمكن لـ YZPST توفير قائمة بالبدائل التالية لثايرستورات العاكس(الأنواع الكبسولية)
| النوع | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10ms | IDRM/IR RM (max) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | V | KA | mA | A | V | °C | K/W | KN | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
يمكن لـ YZPST توفير القائمة التالية من الثايرستورات
| عائلة الأجهزة الخاصة بأفران الحث | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| عائلة الثايرستور للتحكم في الطور | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| عائلة الثايرستور العاكس | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| عائلة الثنائيات | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| عائلة الوحدات | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| عائلة أجهزة الـStud | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
لمزيد من المعلومات حول ثايرستور العاكس، يرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
