الميزات:
- بنية منتشرة بالكامل
- ترتيب بوابة تضخيم متشابك
- زمن الإطفاء الأقصى المضمون
- قدرة عالية على dV/dt
- جهاز مُجمَّع بالضغط
الصور المرئية للمنتج01 / المعرض

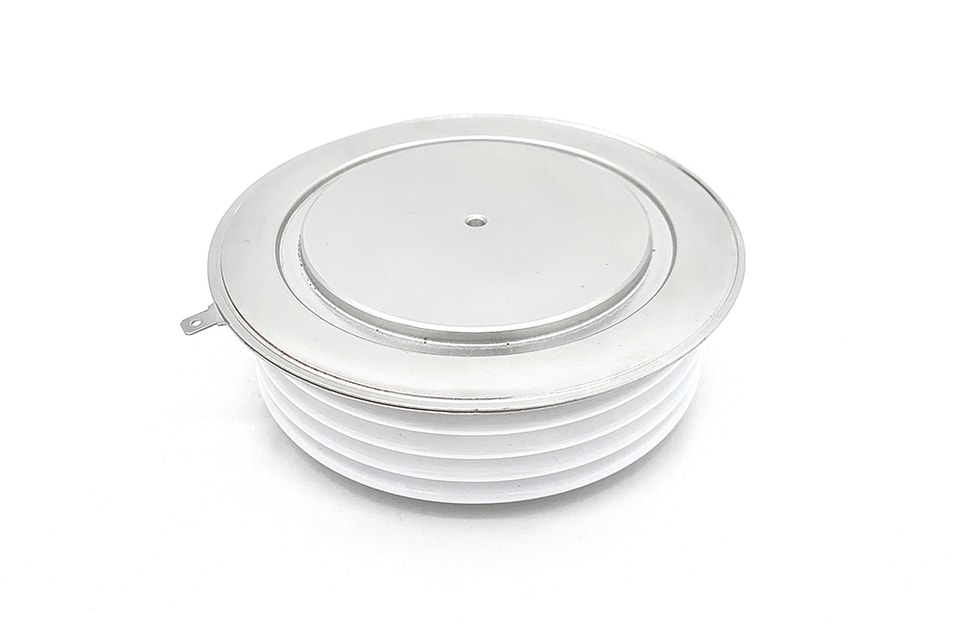

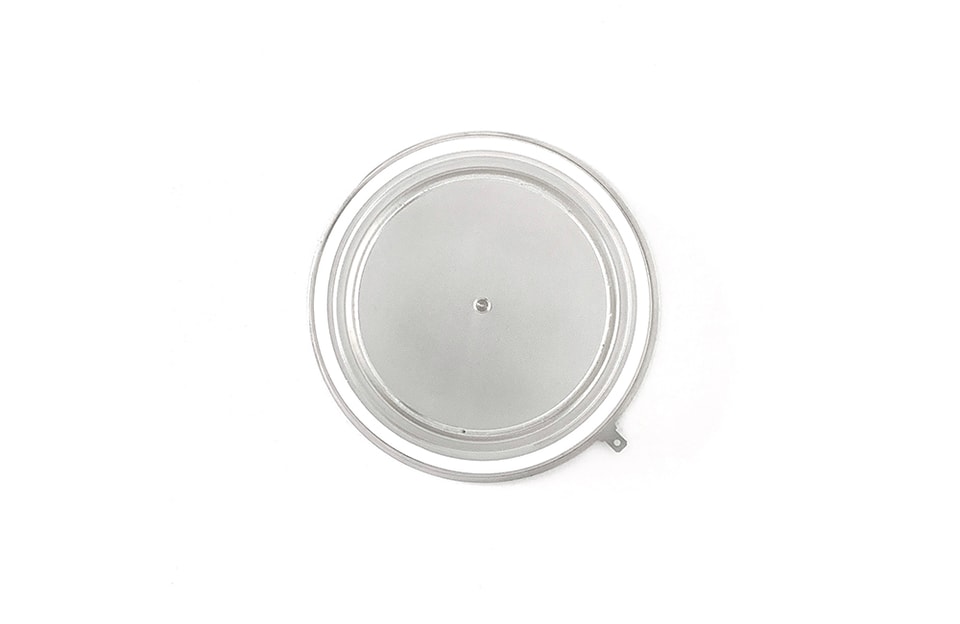

مكوّن قدرة

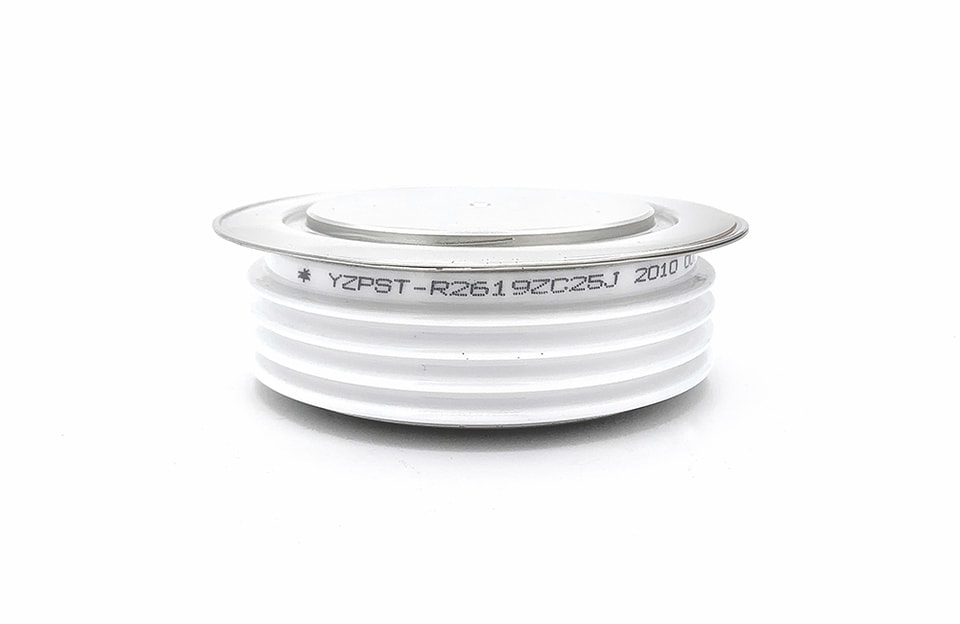

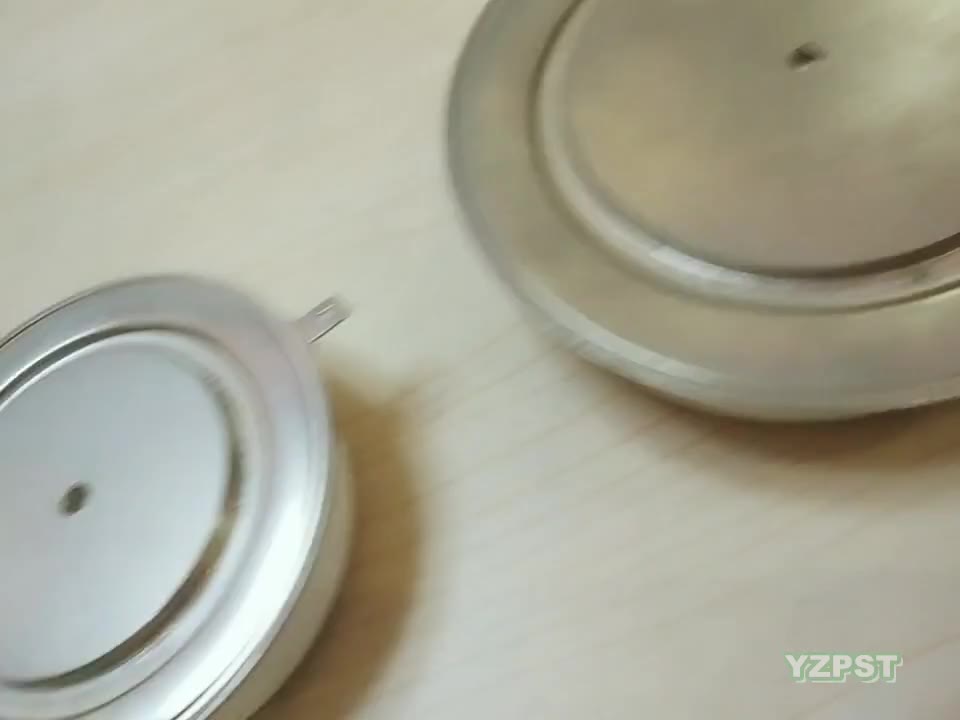

YZPST-R2619ZC25J
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
الحجب - حالة الإيقاف
VRRM (1) | VDRM (1) | VRSM (1) |
2500 | 2500 | 2600 |
VRRM = جهد الذروة العكسي المتكرر
VDRM = جهد الذروة المتكرر في حالة الإيقاف
VRSM = جهد الذروة العكسي غير المتكرر
VDRM = جهد الذروة المتكرر في حالة الإيقاف
VRSM = جهد الذروة العكسي غير المتكرر
تسرب الذروة العكسي المتكرر وتيار التسرب في حالة الإيقاف | IRRM / IDRM | 20 mA 200 mA (3) |
المعدل الحرج لارتفاع الجهد | dV/dt (4) | 200 V/مللي ثانية |
ملاحظات:
جميع القيم الاسمية محددة عند Tj=25 درجة مئوية ما لم يُذكر خلاف ذلك.
(1) جميع القيم الاسمية للجهد محددة عند تطبيق موجة جيبية 50/60 هرتز ضمن نطاق درجة الحرارة من -40 إلى +125 درجة مئوية.
(2) عرض نبضة أقصى 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 درجة مئوية.
(4) القيمة الدنيا للموجات الخطية والأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 درجة مئوية.
(5) قيمة غير متكررة.
(6) تم تحديد قيمة di/dt وفقًا للمعيار EIA/NIMA RS-397، القسم 5-2-2-6. والقيمة المحددة تكون بالإضافة إلى القيمة المتحصلة من دائرة زنبرية، تتكون من مكثف 0.2 ميكروفاراد ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
جميع القيم الاسمية محددة عند Tj=25 درجة مئوية ما لم يُذكر خلاف ذلك.
(1) جميع القيم الاسمية للجهد محددة عند تطبيق موجة جيبية 50/60 هرتز ضمن نطاق درجة الحرارة من -40 إلى +125 درجة مئوية.
(2) عرض نبضة أقصى 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 درجة مئوية.
(4) القيمة الدنيا للموجات الخطية والأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 درجة مئوية.
(5) قيمة غير متكررة.
(6) تم تحديد قيمة di/dt وفقًا للمعيار EIA/NIMA RS-397، القسم 5-2-2-6. والقيمة المحددة تكون بالإضافة إلى القيمة المتحصلة من دائرة زنبرية، تتكون من مكثف 0.2 ميكروفاراد ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
لمزيد من المعلومات حول ثايرستور العاكس، يرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
التوصيل - حالة التشغيل
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
متوسط قيمة تيار حالة التوصيل | IT(AV)M | 2619 | A | موجة جيبية، توصيل بزاوية 180°، Tc=55°م | ||
القيمة الفعالة لتيار حالة التشغيل | ITRMS | 5227 | A | القيمة الاسمية | ||
تيار اندفاعي قمي واحد (غير متكرر) التيار | ITSM |
33.8
37.2
| kA kA | 8.3 مللي ثانية (60 هرتز)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °C 10.0 مللي ثانية (50 هرتز)، موجة جيبية- الشكل، توصيل 180°، Tj = 125 °C | ||
I²t | I²t | 5.71×10^6 | A²s | 8.3 مللي ثانية | ||
تيار الالتقاط | IL | - | mA | VD = 24 V; RL= 12 أوم | ||
تيار الاستمرار | IH | 1000 | mA | VD = 24 V; I = 2.5 A | ||
ذروة جهد حالة التوصيل | VTM | 2.3 | V | ITM = 4000 A | ||
المعدل الحرج لارتفاع التيار (5، 6) | di/dt | 1500 | A/ms | التحويل من VDRM ≤ 1000 فولت، غير متكرر | ||
المعدل الحرج لارتفاع التيار (6) | di/dt | 1000 | A/ms | التحويل من VDRM ≤ 1000 فولت |
التحكم البوابي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
القدرة القصوى المبددة في البوابة | PGM | 30 | W | |||
متوسط القدرة المبددة في البوابة | PG(AV) | 5 | W | |||
تيار البوابة الأقصى | IGM | - | A | |||
تيار البوابة اللازم لبدء تشغيل جميع الوحدات | IGT | 300 | mA | VD = 10 فولت؛IT=3A؛Tj = +25 °C | ||
جهد البوابة اللازم لبدء تشغيل جميع الوحدات | VGT | 3 | V | VD = 10 فولت؛IT=3A؛Tj = +25 °C | ||
جهد الذروة السالب | VRGM | 5 | V |
ديناميكي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | |
زمن التأخير | tgd | - | 0.8 | ms | VD=67% VDRM، IT=2000A، di/dt=60A/us، IFG=2A، tr=0.5us، Tj=25C | |
زمن التشغيل | tgt | - | 1.5 | |||
زمن الإيقاف (مع VR = -5 فولت) | tq | - | 60 | ms | ITM=4000A، tp=2000us، di/dt=60A/us، Vr=100V، Vdr=67%VDRM، dVdr/dt=200V/us | |
تيار الاسترداد العكسي | Irm | - | A | ITM=4000A، tp=2000us، di/dt=60A/us |
الخصائص والتصنيفات الحرارية والميكانيكية
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -40 | +125 | °C | ||
درجة حرارة التخزين | Tstg | -40 | +150 | °C | ||
المقاومة الحرارية - من الوصلة إلى الغلاف | RQ (j-c) |
-
-
| K/kW | تبريد من الجانبين تبريد من جهة واحدة | ||
المقاومة الحرارية - من العلبة إلى المبدد الحراري | RQ (c-s) |
11
22
| K/kW | تبريد من الجانبين * تبريد من جانب واحد * | ||
قوة التركيب | F | 27 | 47 | - | kN | |
الوزن | W | 1.7 | كغ | حوالي |
* يجب أن تكون أسطح التركيب ملساء ومسطحة ومشحّمة
ملاحظة: بالنسبة إلى مخطط العلبة والأبعاد، راجع رسم مخطط العلبة في الصفحة 3 من هذه البيانات الفنية
رمز | A | B | C | D | H |
مم | 109 | 73 | 98 | 3.5×3 | 35±1 |
يمكن لـ YZPST توفير قائمة مكافئات التالية لثايرستور العاكس.
النوع | المكافئ | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
يمكن لـ YZPST توفير قائمة بالبدائل التالية لثايرستورات العاكس(الأنواع الكبسولية)
| النوع | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10ms | IDRM/IRRM (الحد الأقصى) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | V | KA | mA | A | V | °C | K/W | KN | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
يمكن لـ YZPST توفير القائمة التالية من الثايرستورات
| عائلة الأجهزة الخاصة بأفران الحث | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| عائلة الثايرستور للتحكم في الطور | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| عائلة الثايرستور العاكس | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| عائلة الثنائيات | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| عائلة الوحدات | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| عائلة أجهزة الـStud | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
لمزيد من المعلومات حول ثايرستور العاكس، يرجى تنزيل ملف PDF أعلاه بعنوان " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
