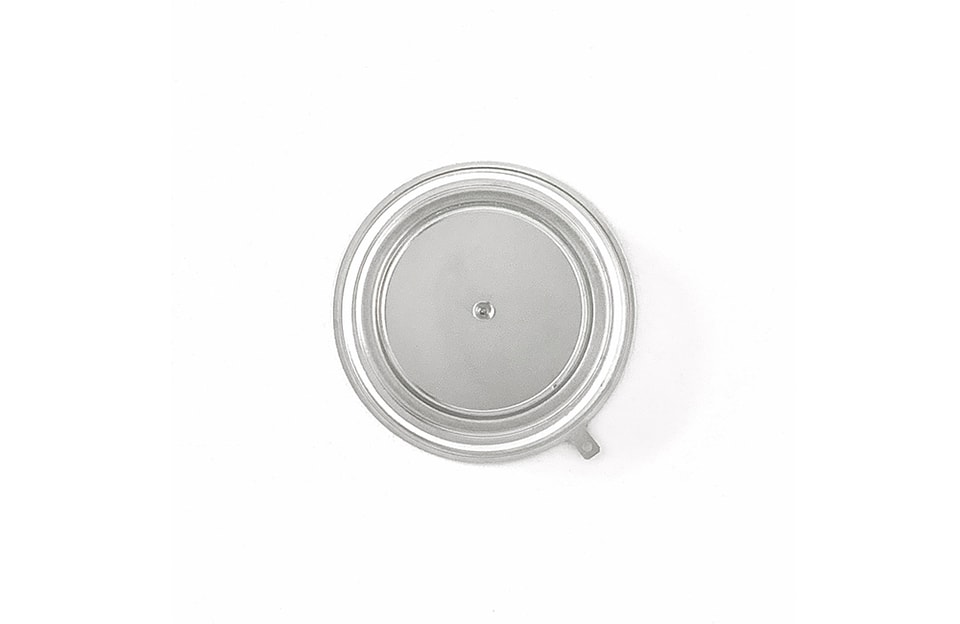

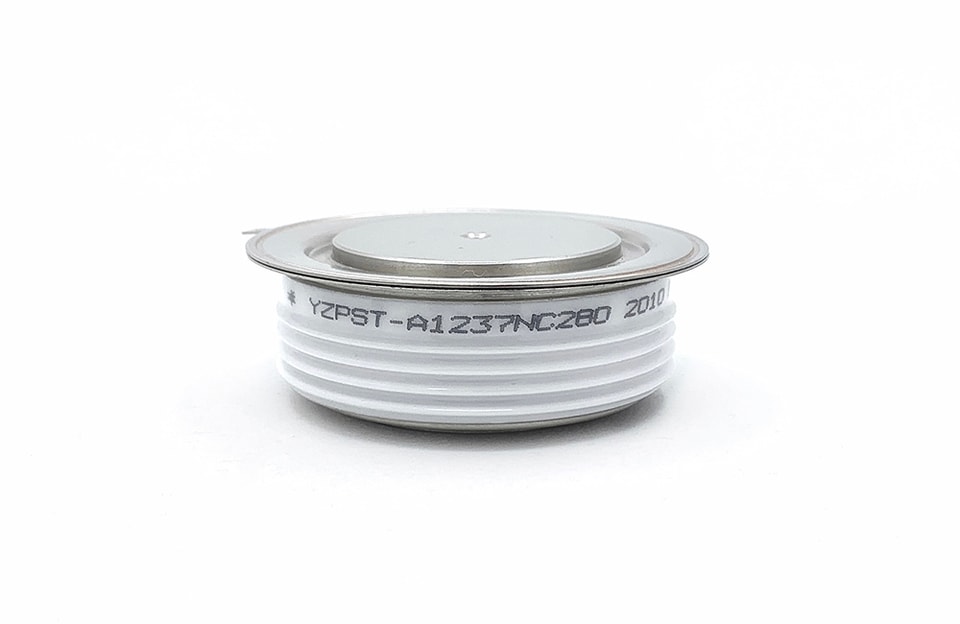

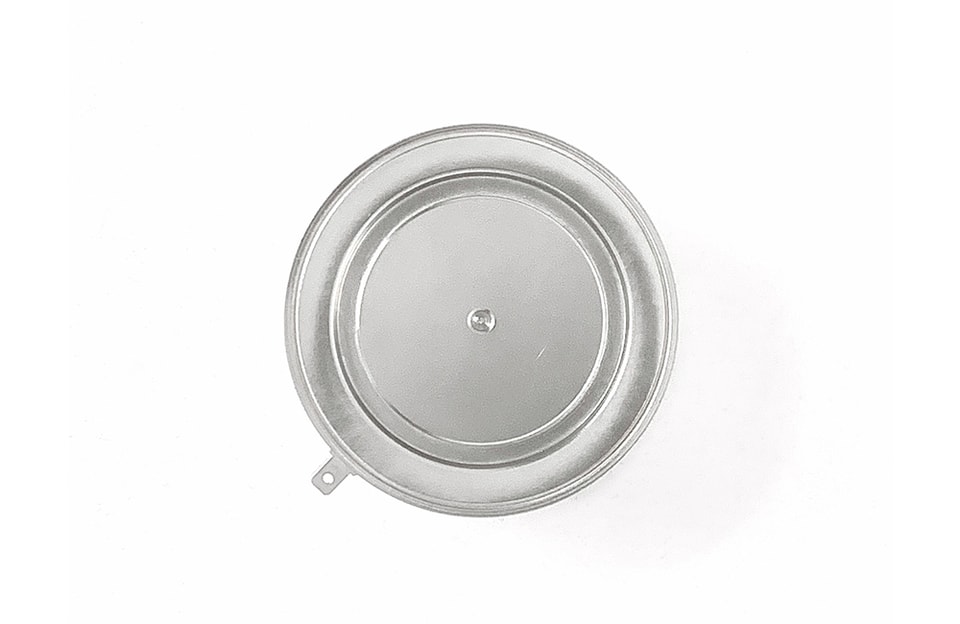

YZPST-A1237NC280
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
حجب - حالة الإيقاف
VDRM (1) | VDSM (1) | VRRM (1) | VRSM(1) |
2800 | 2800 | 30 | 30 |
VDRM = جهد الذروة المتكرر في حالة الإيقاف
VRSM = جهد الانعكاس الأقصى غير المتكرر
تسرب الذروة العكسي المتكرر وتيار التسرب في حالة الإيقاف | IRRM / IDRM | 10 mA 60 mA (3) |
المعدل الحرج لارتفاع الجهد | dV/dt (4) | 3000 V/مللي ثانية |
جميع القيم محددة عند Tj=25 oC ما لم
يُذكر خلاف ذلك.
(1) جميع القيم الاسمية للجهد محددة عند تطبيق موجة جيبية 50/60 هرتز ضمن نطاق درجة الحرارة من -40 إلى +125 درجة مئوية.
(2) عرض نبضة أقصى 10 مللي ثانية
(3) القيمة القصوى عند Tj = 125 درجة مئوية.
(4) الحد الأدنى للقيمة للموجات الخطية والأسية حتى 80% من VDRM المقنن. البوابة مفتوحة. Tj = 125 °C.
(5) قيمة غير متكررة.
(6) يتم تحديد قيمة di/dt وفقًا للمعيار EIA/NIMA RS-397، القسم 5-2-2-6. وتكون القيمة المحددة إضافةً إلى القيمة التي يتم الحصول عليها من دائرة مخمِّد (snubber) تتكون من مكثف 0.2 μF ومقاومة 20 أوم على التوازي مع الثايرستور قيد الاختبار.
التحفيز البوّابي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
القدرة القصوى المبددة في البوابة | PGM | 30 | W | |||
متوسط القدرة المبددة في البوابة | PG(AV) | 10 | W | |||
تيار البوابة الأقصى | IGM | - | A | |||
تيار البوابة اللازم لبدء تشغيل جميع الوحدات | IGT |
-
400
-
| mA mA mA | VD = 10 فولت؛ RL = 3 أوم؛ Tj = -40 °C VD = 10 فولت؛ RL = 3 أوم؛ Tj = +25 °C VD = 10 فولت؛ RL = 3 أوم؛ Tj = +125 °C | ||
جهد البوابة اللازم لبدء تشغيل جميع الوحدات | VGT |
-
3.0
-
| V V V | VD = 10 فولت؛ RL = 3 أوم؛ Tj = -40 °C VD = 10 فولت؛ RL = 3 أوم؛ Tj = 0-125 °C VD = VDRM المقنن; RL = 1000 أوم; Tj = +125 °C | ||
جهد الذروة السالب | VRGM | 10 | V |
ديناميكي
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
زمن التأخير | td | - | 1 | ms | ITM = 50 A; VD = Rated VDRM نبضة البوابة: VG = 20 V; RG = 20 ohms; tr = 0.1 ms; tp = 20 ms | |
زمن الإطفاء (مع VR = -50 V) | tq | - | 20 | ms | ITM = 1000 أمبير؛ di/dt = 25 أمبير/مللي ثانية؛ VR ³ -50 فولت؛ إعادة تطبيق dV/dt = 20 فولت/مللي ثانية خطيًا حتى 80% من VDRM؛ VG = 0؛ Tj = 125 °C؛ دورة التشغيل ³ 0.01% | |
شحنة الاستعادة العكسية | Qrr | - | - | mC | ITM = 1000 أمبير؛ di/dt = 25 أمبير/مللي ثانية؛ VR ³ -50 فولت |
* للحصول على القيمة القصوى المضمونة، يُرجى التواصل مع المصنع.
الخصائص والقيم الحرارية والميكانيكية
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -40 | +125 | °C | ||
درجة حرارة التخزين | Tstg | -40 | +150 | °C | ||
المقاومة الحرارية - من الوصلة إلى الغلاف | RQ (j-c) |
-
-
| K/KW | تبريد من الجانبين تبريد من جهة واحدة | ||
المقاومة الحرارية - من العلبة إلى المشتت الحراري | RQ (c-s) |
-
-
| K/KW | تبريد من الجانبين * تبريد من جانب واحد * | ||
المقاومة الحرارية - من الوصلة إلى المشتت الحراري | RQ (j-s) |
24
48
| K/KW | تبريد من الجانبين * تبريد من جانب واحد * | ||
قوة التركيب | P | 19 | 26 | kN | ||
الوزن | W | 510 | g | حول |
* يجب أن تكون أسطح التركيب ملساء ومسطحة ومشحّمة
رمز | A | B | C | D | H |
مم | 75 | 47 | 66 | 3.5×3 | 26±1 |
