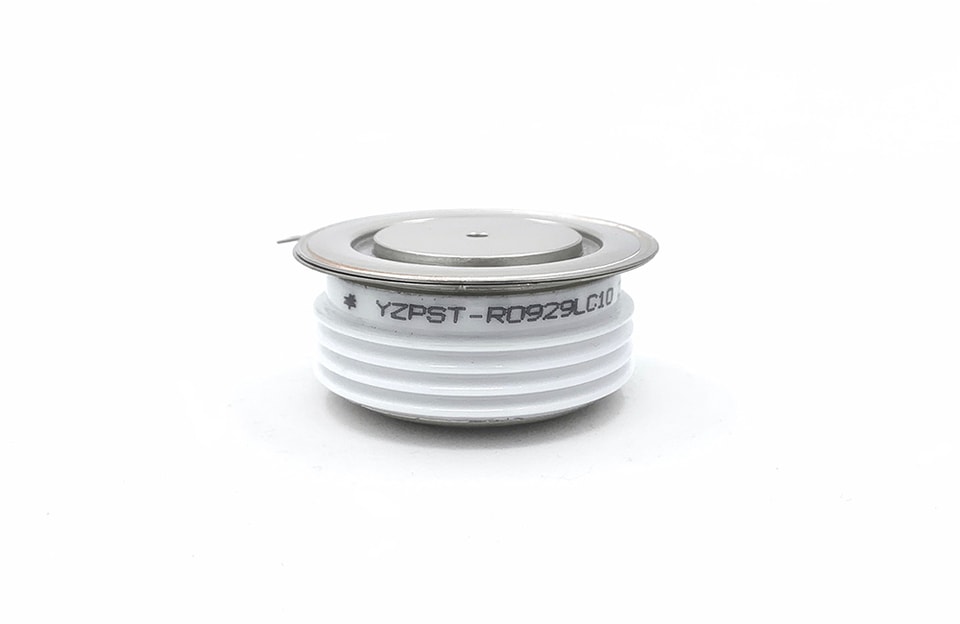

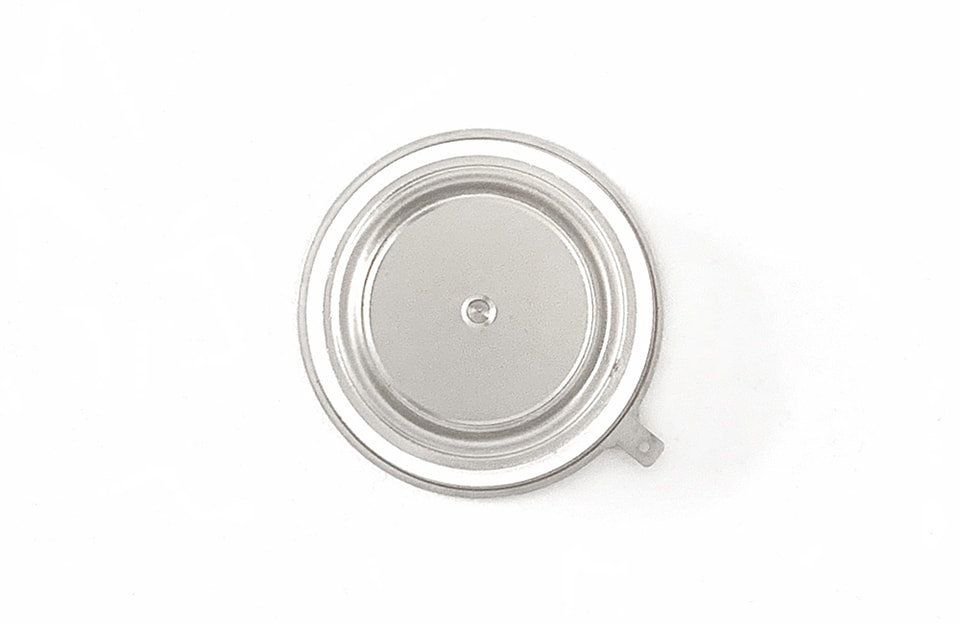

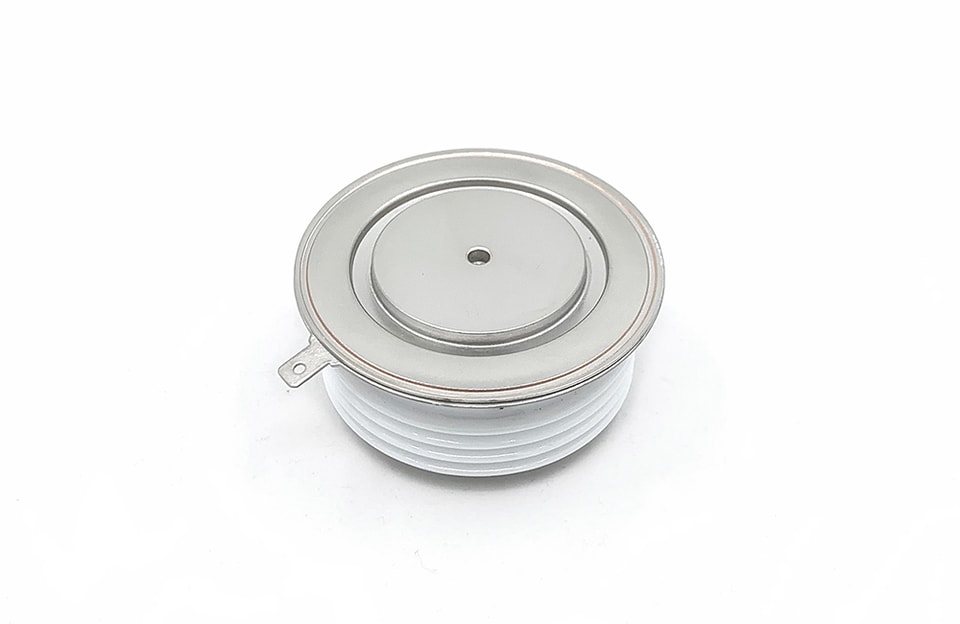

YZPST-R0929LC10 (TQ_10US)

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

أقصى قيمة متوسطة لتيار حالة التوصيل

IT(AV)M

929

A

موجة جيبية، توصيل بزاوية 180°، Tc=55°م

القيمة الفعالة لتيار حالة التشغيل

IT(RMS)m

1893

A

القيمة الاسمية

ITSM

kA

kA

I²t

I²t

405x103

A²s

8.3 مللي ثانية

تيار الالتقاط

IL

-

mA

VD = 24 V; RL= 12 أوم

تيار الاستمرار

IH

1000

mA

VD = 24 V; I = 2.5 A

ذروة جهد حالة التوصيل

VTM

2.04

V

ITM = 1400 A

di/dt

1500

A/ms

di/dt

1000

A/ms

التحويل من VDRM ≤ 1000 فولت

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

القدرة القصوى المبددة في البوابة

PGM

30

W

متوسط القدرة المبددة في البوابة

PG(AV)

2

W

تيار البوابة الأقصى

IGM

-

A

تيار البوابة اللازم لبدء تشغيل جميع الوحدات

IGT

300

mA

VD = 10 فولت؛IT=3A؛Tj = +25 °C

جهد البوابة اللازم لبدء تشغيل جميع الوحدات

VGT

3.0

V

VD = 10 فولت؛IT=3A؛Tj = +25 °C

جهد الذروة السالب

VRGM

5

V

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

زمن التأخير

tgd

1.0

-

ms

VD=67% VDRM، IT=2000A، di/dt=60A/us، IFG=2A، tr=0.5us، Tj=25C

زمن التشغيل

tgt

2.0

-

زمن الإيقاف (مع VR = -5 فولت)

tq

-

10

-

ms

ITM=1000A, tp=1000us, di/dt=60A/us, Vr=50V, Vdr=33%VDRM, dVdr/dt=200V/us

تيار الاسترداد العكسي

Irm

-

A

ITM=4000A، tp=2000us، di/dt=60A/us

المعلمة

الرمز

الحد الأدنى

الحد الأقصى

النموذجي

الوحدات

الظروف

درجة حرارة التشغيل

Tj

-40

+125

°C

درجة حرارة التخزين

Tstg

-40

+150

°C

المقاومة الحرارية - من الوصلة إلى الغلاف

RQ (j-c)

K/kW

المقاومة الحرارية - من العلبة إلى المبدد الحراري

RQ (c-s)

K/kW

المقاومة الحرارية - من الوصلة إلى الغلاف

RQ (j-s)

K/kW

قوة التركيب

F

10

20

-

kN

الوزن

W

-

كغ

حوالي

رمز

A

B

C

D

H

مم

59

34

53

3.5×3

26±1
