الميزات:
- كل هيكل منتشر
- تكوين بوابة التضخيم المتشعبة
- القدرة على الحجب تصل إلى 2500 فولت
- الوقت الأقصى المضمون للإيقاف
- قدرة عالية على dV/dt
- جهاز مجمع الضغط

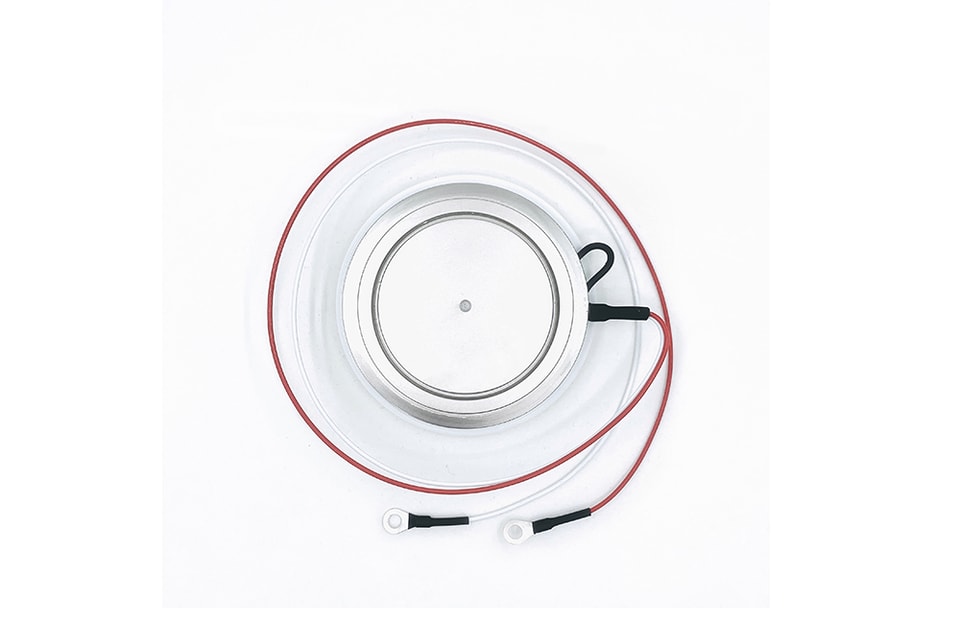

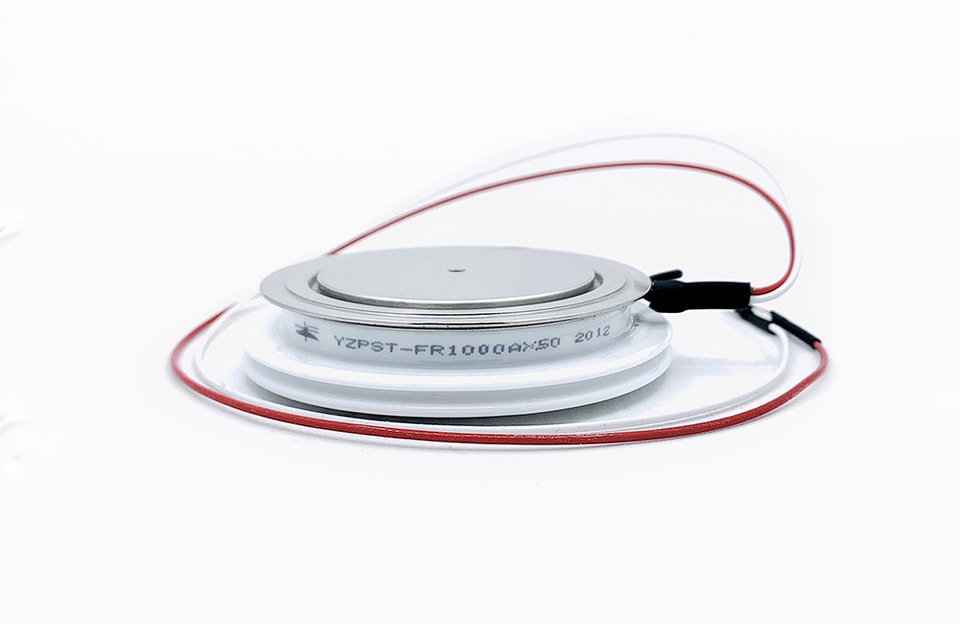

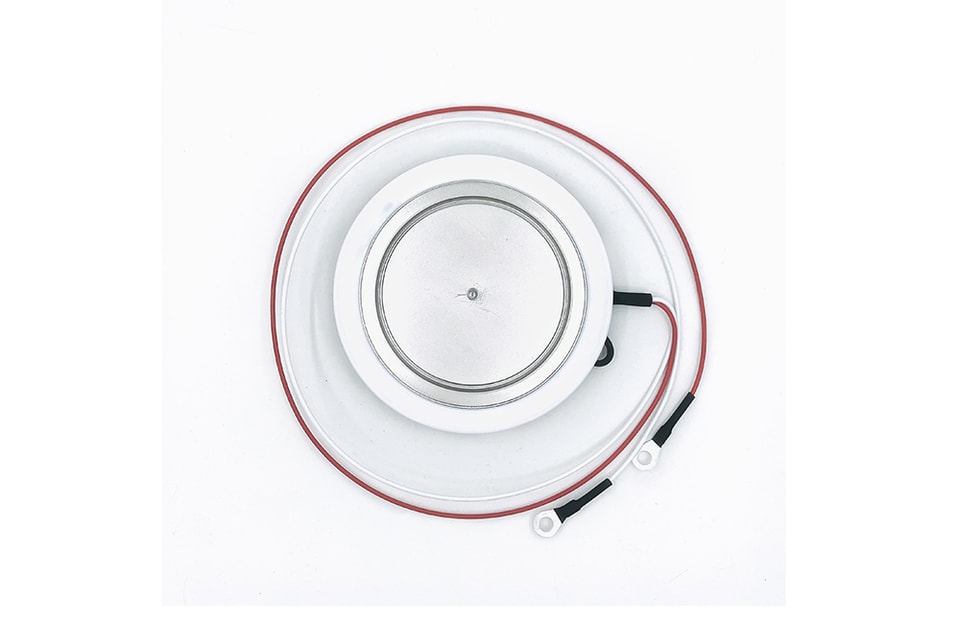

YZPST-FR1000AX50
الوصف1
إغلاق بسحاب
بلوفرات رياضية بسحاب 1/5 للرجال. نسيج مطاطي خفيف الوزن وسريع الجفاف
لأداء متفوق.
مقاس عادي - مقاسات قياسية أمريكية. مقاس رياضي يجلس بشكل مقرب إلى
الجسم
لمجموعة واسعة من الحركة، مصمم لتحقيق الأداء الأمثل والراحة طوال اليوم.
الميزات - إغلاق بسحاب ربعي؛ فتحات الإبهام على الأكمام الطويلة للحفاظ عليها
في
مكانها أثناء التمرين
الوصف
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
الخصائص الكهربائية والتصنيفات
الحظر - حالة الإيقاف
الحظر - حالة الإيقاف
|
نوع الجهاز |
VDRM (1) |
VDSM (1) |
|
FR1000AX50 |
2500 |
2500 |
VDRM = الجهد المتكرر الذروة في حالة الإيقاف
|
تسرب الحالة القصوى المتكررة عند الإيقاف |
IDRM
|
20 مللي أمبير
80mA (3)
|
|
معدل الارتفاع الحرج للجهد |
dV/dt (4) |
700 V/msec |
القيام - على الحالة
| المعلمة |
الرمز |
|
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
|
القيمة الفعالة لتيار الحالة التشغيلية |
ITRMS |
|
1550 |
|
A |
القيمة الاسمية |
|
IT(AV) |
1000
|
|
A |
تواصل أحادي المرحلة ، نصف موجة جيبية ، توصيل 180 درجة |
||
|
ذروة واحدة دورة زيادة
(غير متكرر) الحالي
|
ITSM |
|
14000 |
|
A |
8.3 مللي ثانية (60 هرتز)، موجة جيبية-
الشكل، توصيل 180 درجة، Tj = 125 درجة مئوية
|
|
أنا مربعة t |
I2t |
|
8.2.x105 |
|
A2s |
8.3 مللي ثانية و 10.0 مللي ثانية |
|
RNS عكس التيار الكهربائي |
IR(RMS) |
|
630 |
|
A |
|
|
التيار العكسي المتوسط |
IR(AV) |
|
400 |
|
A |
تواصل أحادي المرحلة ، نصف موجة جيبية ، توصيل 180 درجة |
|
الذروة على الجهد الحالي |
VTM |
|
2.2 |
|
V |
ITM=1000A Tj = 125 oC |
|
الجهد العكسي الذروي |
VRM |
|
4.0 |
|
V |
IRM=1200A، Tj = 125 درجة مئوية |
|
معدل الارتفاع الحرج للحالة السالبة
الحالي
|
di/dt |
|
300 |
|
A/ms |
VD=1/2VDRM,ITM=800A f=60HZ IGM=1.5A,diG/dt=1.0A/us,Tj=125℃ |
|
معدل الانخفاض الحرج لتيار التبديل العكسي |
(di/dt)C |
|
200 |
|
A/ms |
ITM=4000A، tw=60us، IRM=4000A، dv/dt=700V/us، VDM=1/2VDRN، Tj=125℃، مفاعل قابل للتشبع 7500v.us |
الخصائص الكهربائية والتصنيفات (متابعة)
البوابة
| المعلمة |
الرمز |
الحد الأدنى. |
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
|
احتراق الطاقة القصوى للبوابة |
PGM |
|
30 |
|
W |
tp = 40 us |
|
القدرة المتوسطة المستهلكة في البوابة |
PG(AV) |
|
8 |
|
W |
|
|
التيار القمة للبوابة |
IGM |
|
10 |
|
A |
|
|
البوابة الحالية المطلوبة لتشغيل جميع الوحدات |
IGT |
|
350 |
|
mA |
VD = 6 V;RL = 2 ohms;Tj = +25 oC |
|
الجهد البوابي المطلوب لتشغيل جميع الوحدات
|
VGT |
|
4
|
|
V |
VD = 6 V;RL = 2 ohms;Tj = 25oC |
|
الذروة غير الجهد المشغل |
VGD |
|
0.2 |
|
V |
Tj = 125 oC;VD=1/2VDRM |
ديناميكي
| المعلمة |
الرمز |
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
|
|
tq |
|
50
|
|
مللي ثانية |
ITM =4000 A; di1/dt = -200A/ms;
di2/dt=50A/us,IRM=500A; dV/dt =700 V/ms VDR=1250V
Tj = 125 oC;tw=60us
|
* للحصول على القيمة القصوى المضمونة، اتصل بالمصنع.
الخصائص الحرارية والميكانيكية والتصنيفات
|
المعلمة |
الرمز |
الحد الأدنى. |
الحد الأقصى. |
نموذج. |
الوحدات |
الشروط |
|
درجة الحرارة التشغيلية |
Tj |
-40 |
+125 |
|
oC |
|
|
درجة حرارة التخزين |
Tstg |
-40 |
+150 |
|
oC |
|
|
المقاومة الحرارية لجزء التيريستور - من الجانب إلى الزعنفة |
RQ١ (j-f) |
|
0.022 |
|
oC/W |
مبرد من جهتين |
|
المقاومة الحرارية لجزء الدايود - من الجانب إلى الزعنفة |
RQ٢ (j-f) |
|
0.070 |
|
oC/W |
مبرد من جهتين |
|
قوة التركيب |
P |
|
45 |
|
kN |
|
|
الوزن |
W |
|
670 |
|
ج |
|
* الأسطح التي يتم تركيبها ناعمة ومستوية ومدهونة
مخطط الحالة والأبعاد.
FR1000AX50 مقاومة السيليكون الموجبة المعكوسة
يمكن لشركة YZPST توفير قائمة مكافئة للتيريستورات القادرة على التوصيل العكسي التالية (أنواع الكبسولات)
| النوع | إذا (AV) | VRR M |
IFSM
@TVJM
&10ms
|
IRRM (max) &Tj= TVJM | VTM(max) | trr(max) | تج | Rthjc | خصم 10% | |
| أ | V | KA | IFM(A) | V | 00b5s | V | 0C | ك/و | KN | |
|
SHR400R22(21)
(CSR328)
|
240 | 1300 | 5600 | 40 | 500 | 2.3 | 3 | 125 | 0.08 | 16 |
|
FR600AW
(AX)
|
150 | 2500 | 3500 | 50 | 1200 | 4 | 3 | 125 | 0.03 | 26 |
| FR1000BX(BW) | 400 | 2500 | 6000 | 100 | 1200 | 4 | 4 | 125 | 0.022 | 40 |
| TP909FC | 400 | 2500 | 6000 | 100 | 1000 | 2.6 | 4 | 125 | 0.02 | 33 |
| TP978FC | 400 | 2400 | 6000 | 100 | 1000 | 2.6 | 4 | 125 | 0.021 | 33 |
لمزيد من المعلومات حول الثايرستور القيادي العكسي يرجى تحميل ملف PDF أعلاه المسمى " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
