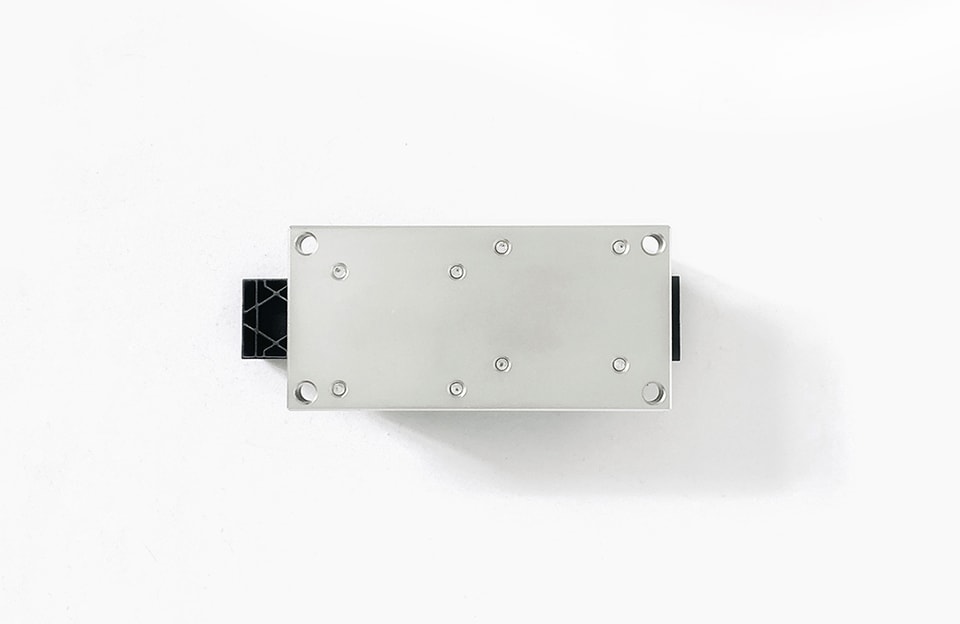

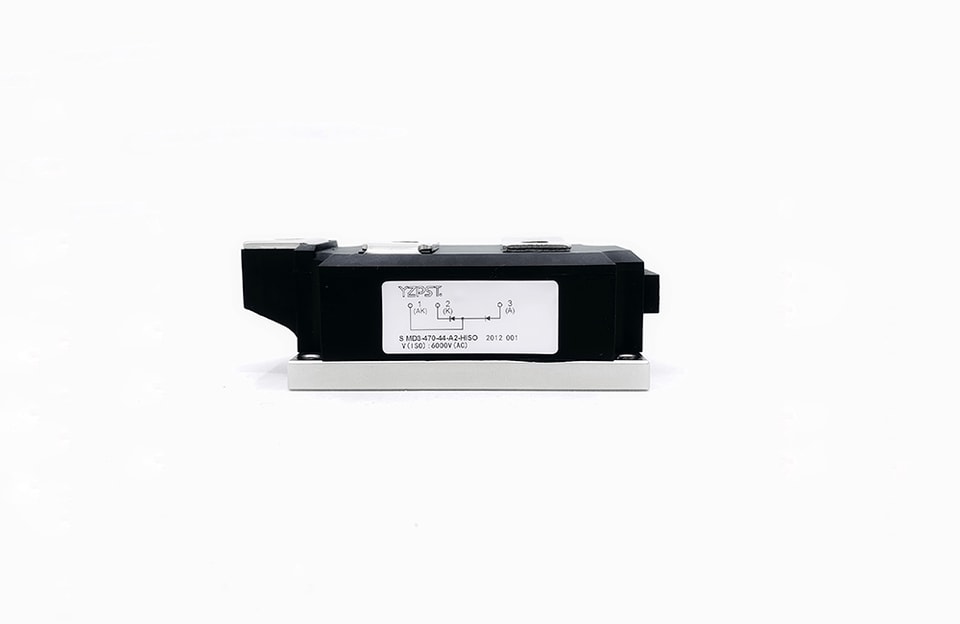

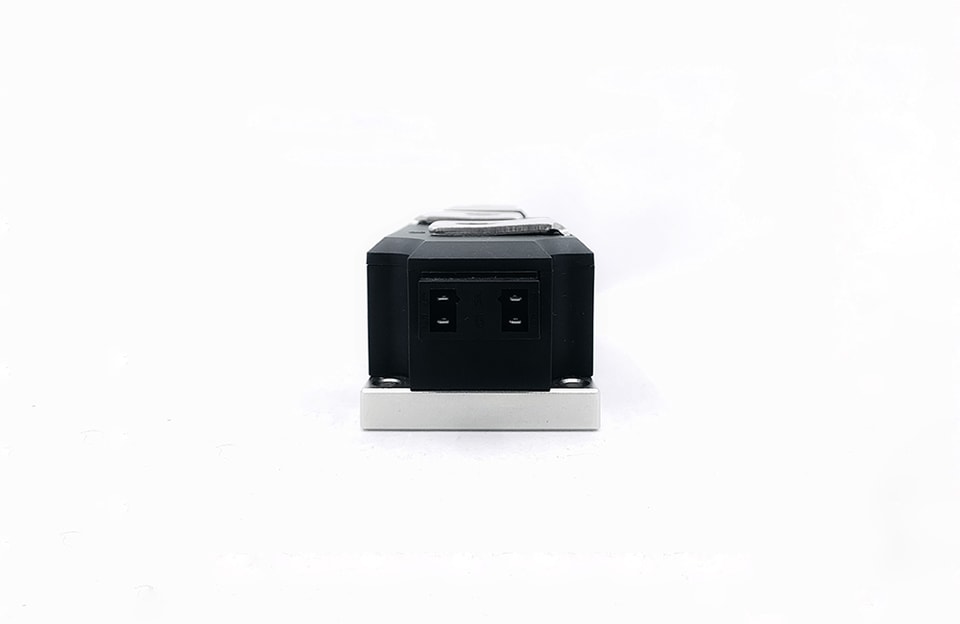

YZPST-MD3-470-4400V(Viso>6000V)
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الميزات
انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك أكسيد الألومنيوم
وصلات ملحومة بصلابة عالية لضمان موثوقية مرتفعة
VINS>6000VAC
التطبيقات النموذجية
مقوم لتطبيقات المحركات
مقومات لوحدات UBS
شواحن البطاريات
الرمز | الشرط | القيم المقننة | الوحدة |
VRRM VRSM | Tj = Tj Max. |
4400
4500
| V |
IRRM | عند VRRM، طور أحادي، نصف موجة، Tj = Tj Max. | 50 | mA |
VINS | 50 هرتز، الدائرة إلى القاعدة، جميع الأطراف مقصورة | 6000 | V |
الرمز | الشرط | القيم المقننة | الوحدة |
IF(AV) | TC=100°C؛ موجة جيبية 180° | 510 | A |
IF(RMS) | TC=95°C؛ موجة جيبية 180° | 790 | A |
IFSM | Tj = Tj Max.؛ t = 10 مللي ثانية (50 هرتز)؛ جيبي | 12.5 | KA |
I2t | Tj = Tj Max.؛ t = 10 مللي ثانية (50 هرتز)؛ جيبي | 780 | kA2S |
VF(TO) | (I > π × IF(AV))، Tj = Tj Max. | 0.82 | V |
rF | (I > π × IF(AV))، Tj = Tj Max. | 0.56 | mΩ |
VFM | تيار حالة التوصيل 1256A، Tj=25°C | 1.60 | V |
الرمز | الشرط | القيم المقننة | الوحدة |
Rth(j-c) | لكل وحدة | 0.032 | K/W |
Rth(c-h) | لكل وحدة | 0.0305 | K/W |
Tj | من -40 إلى +150 | °C | |
Tstg | -40 ~ +125 | °C | |
M | عزم التثبيت (M6) | 6 | نيوتن·متر |
عزم الطرف (M10) | 12 | نيوتن·متر | |
W | 1500- | g |
