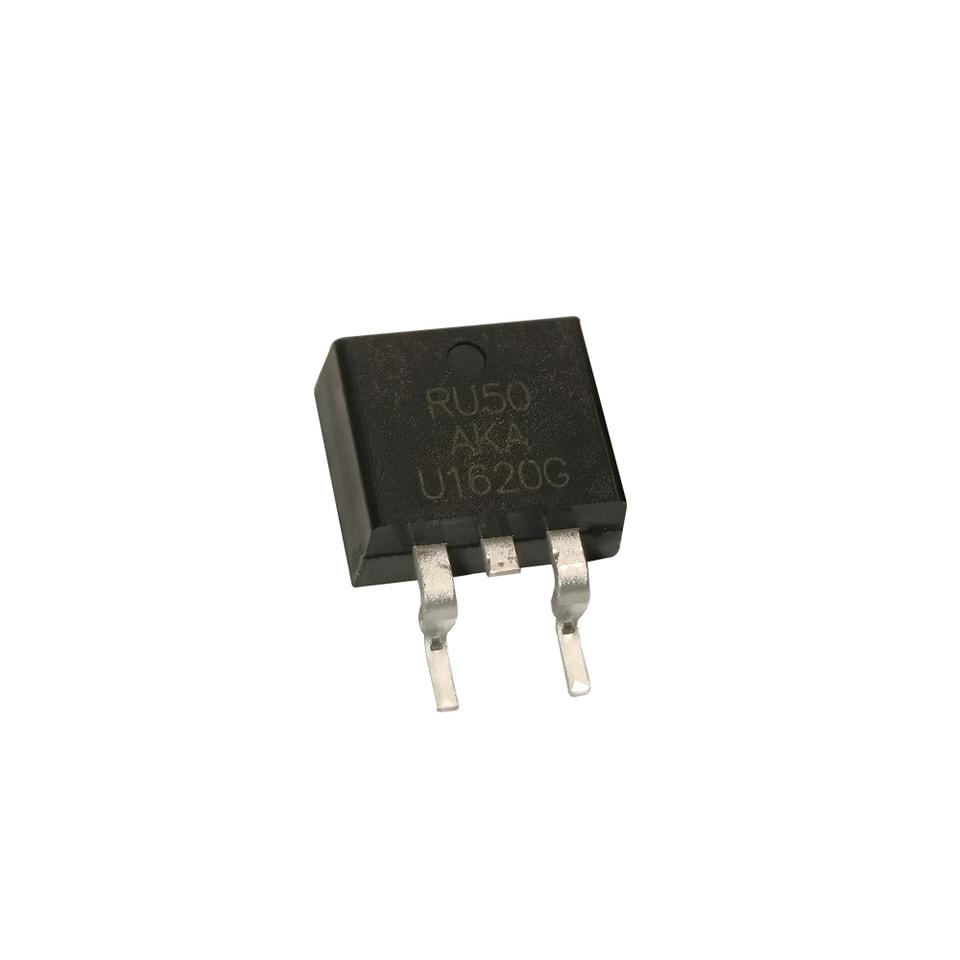

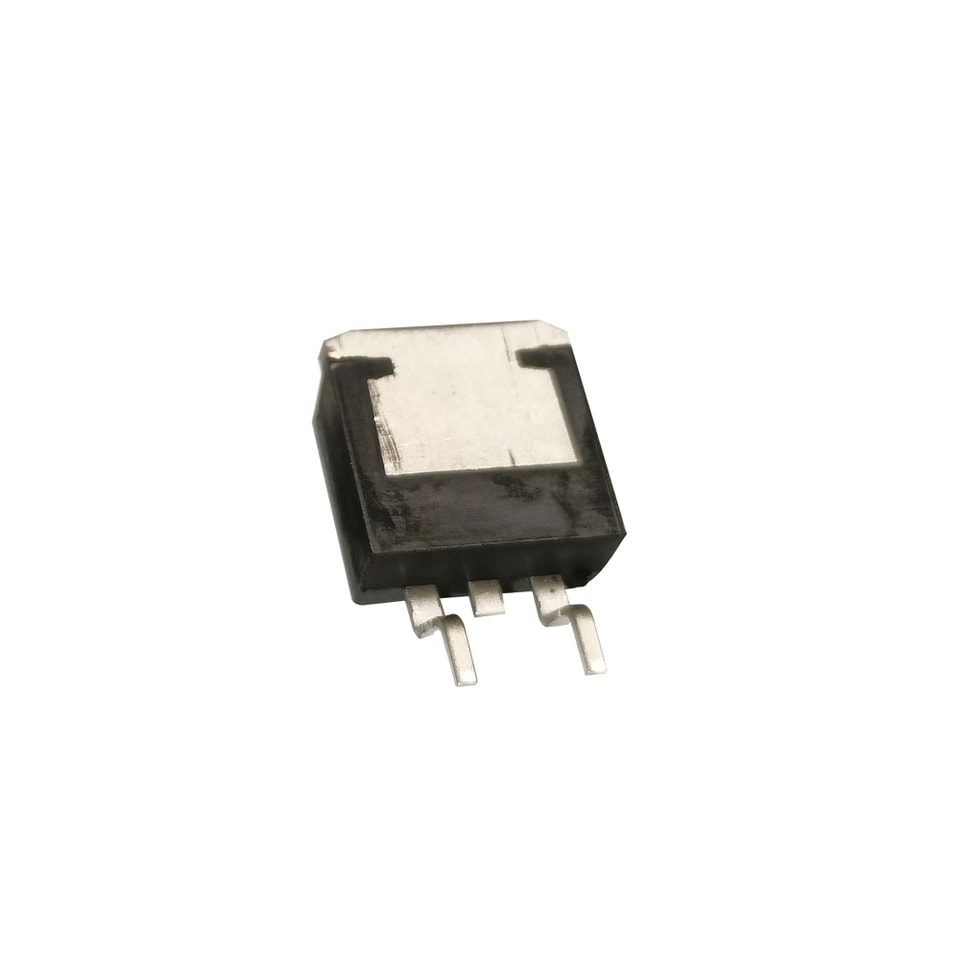

ديود استعادة سريعة YZPST-RU50 AKA U1620G

ديود استعادة سريعة عالي التيار TO-263 MUR1620CT

الميزات:
قدرة عالية على تحمل تيار الاندفاع
انخفاض منخفض في الجهد الأمامي.
قدرة عالية على تحمل التيار
سرعة تبديل فائقة لتحقيق كفاءة عالية

مطلق الحد الأقصى المطلقة(Ta=25°C ما لم يُذكر خلاف ذلك)

المعاملة	الرمز	MUR 1610 CT	MUR 1615 CT	MUR 1620 CT		MUR 1640 CT	MUR 1660 CT	Unit
جهد عكسي قمّي متكرر	VRRM	100	150	200		400	600	V
جهد عكسي قمّي تشغيلي	VRW M	70	105	140		280	420	V
جهد الحجب المستمر	VR(DC)	100	150	200		400	600	V
متوسط التيار الأمامي المقوَّم لكل طرف الجهاز بالكامل الجهاز بالكامل	IF(AV)	8 16						A
تيار الذروة الأمامي المقوَّم لكل طرف ديود	IFM	16						A
تيار اندفاع قمّي غير متكرر (يُطبَّق الاندفاع عند شروط الحمل المقنن، نصف موجة، طور أحادي، 60 هرتز)	IFSM	180						A
درجة حرارة الوصلة التشغيلية ودرجة حرارة التخزين	TJ, Tstg	1. الأنود 2. الكاثود 3. الأنود -55 إلى +150						C
أقصى مقاومة حرارية، من الوصلة إلى العلبة (لكل ذراع)	R θJC	3.0			2.0			C/ واط

الخصائص الكهربائيةSTICS(لكل ذراع ديود)

المعاملة	الرمز	MUR 1610 CT	MUR 1615 CT	MUR 1620 CT	MUR 1640 CT	MUR 1660 CT	Unit
الجهد الأمامي (ملاحظة 1) (IF = 8.0 A، TC = 25°C)	VF	1.0			1.3	1.7	V
أقصى تيار عكسي لحظي (ملاحظة 1) (الجهد المستمر المقنن، TC = 150°C) (الجهد المستمر المقنن، TC = 25°C)	IR	250 10			500 10		μA
أقصى زمن استعادة عكسية (IF = 0.5 A، IR = 1.0 A، IREC = 0.25 A)	TRR	35			35		ns
