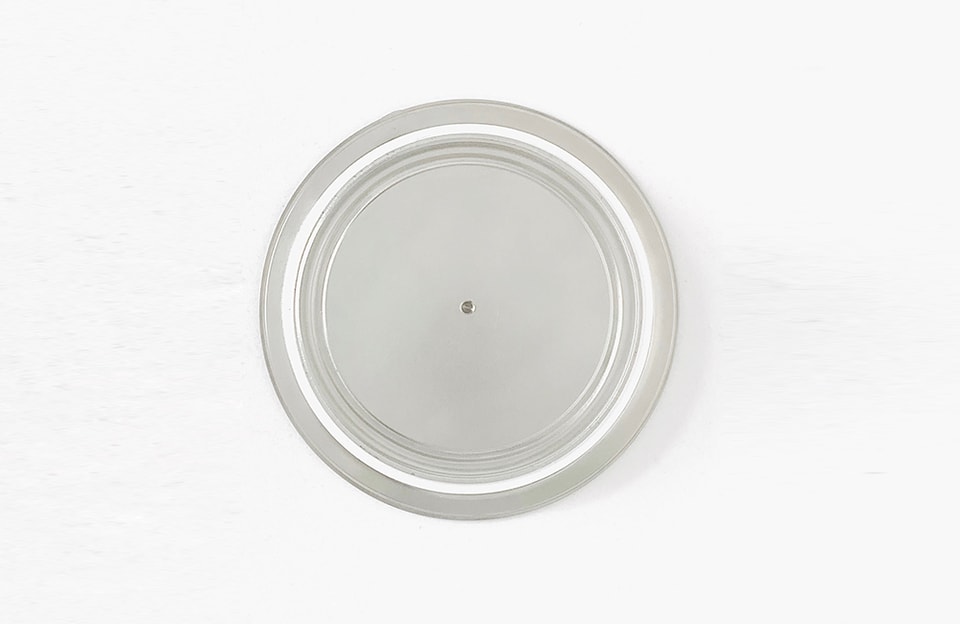

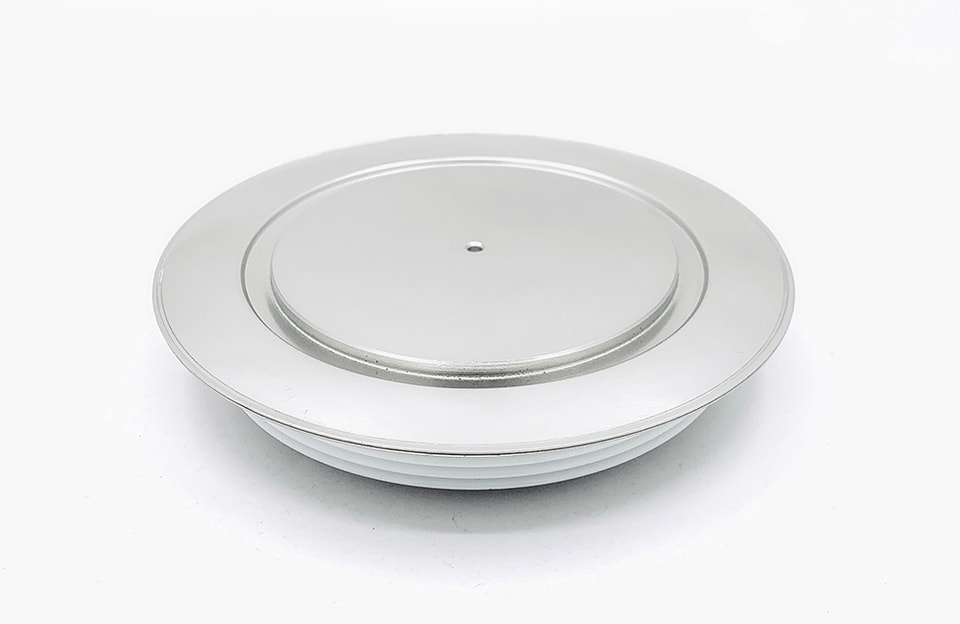

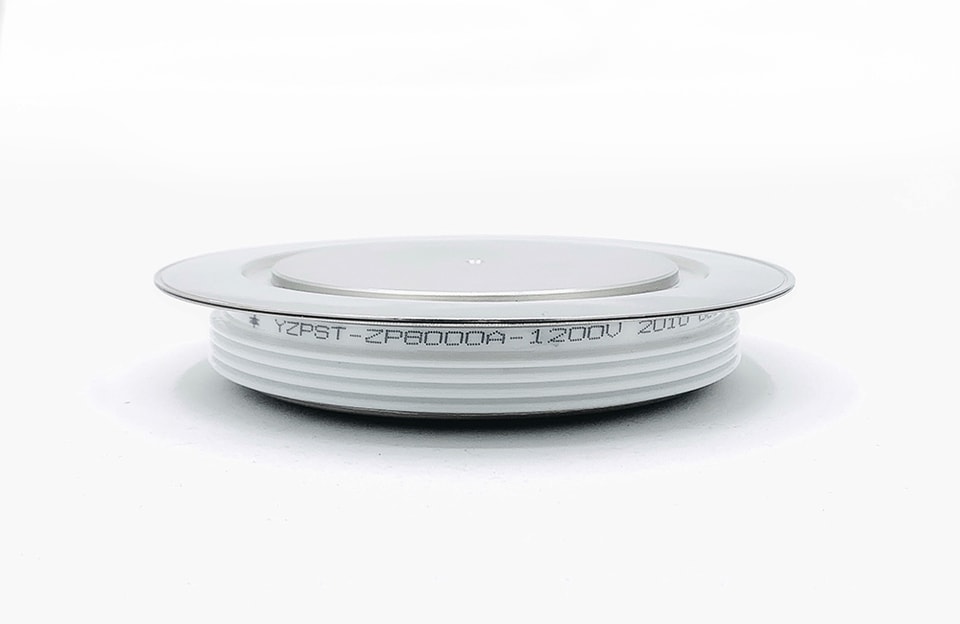

YZPST-ZP8000A-1200V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
قيم الجهد | الحدود القصوى | الوحدات | |
VRRM | جهد الذروة العكسي المتكرر، Tj=25℃ | 1200 | V |
VRSM | جهد الذروة العكسي غير المتكرر، Tj=25℃ | 1300 | V |
التصنيفات الأخرى | الحدود القصوى | الوحدات | |
IF(AV) | متوسط تيار التوصيل الأمامي، Tj=150℃ | 8410 | A |
IF(RMS) | التيار الأمامي الاسمي الفعّال (RMS)، Tj=25℃ | 15025 | A |
IFSM | تيار الاندفاع الذروي غير المتكرر، tp=10ms، Tj=25℃ | 72 | kA |
I2t | قدرة I2t للفصل، tp=10ms، Tj=25℃ | 25.92×106 | A2s |
Tjop | نطاق درجة حرارة التشغيل | -40 إلى +150 | ℃ |
Tstg | نطاق درجة حرارة التخزين | -40 إلى +150 | ℃ |
المعلمة | الحد الأدنى | القيمة النموذجية | الحد الأقصى | ظروف الاختبار | الوحدات | |
VFM | أقصى ذروة أمامية، Tj=150℃ | - | - | 1.13 | IFM=6800A | V |
V(T0) | جهد العتبة | - | - | 0.67 | V | |
rT | مقاومة الميل | - | - | 0.038 | mΩ | |
IRRM | تيار الذروة العكسي | - | - | 100 | الجهد العكسي الاسمي VRRM، Tj=150℃ | mA |
الجهد العكسي الاسمي VRRM، Tj=25℃ | ||||||
Qrr | الشحنة المستعادة | - | - | - | μC | |
Irm | تيار الاستعادة العكسية | - | - | - | Vr=50V، 50% Chord. | A |
trr | زمن الاستعادة العكسية، 50% Chord | - | - | - | μs | |
RthJK | المقاومة الحرارية، من الوصلة إلى المبدد الحراري | - | - | 0.011 | تبريد من الجانبين | K/W |
- | 0.022 | تبريد من جانب واحد | ||||
F | قوة التركيب | 63 | - | 91 | kN | |
Wt | الوزن | - | - | - | g |
النوع | الرمز | A | B | C | D | H |
مم | 150 | 100 | 108 | 3.5×3 | 26±1 |
يمكن لـ YZPST توفير قائمة مكافئات للديودات القياسية ذات وصلة عالية(الأنواع الكبسولية)
| النوع | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (الحد الأقصى) Tj=125 °C | VFM(الحد الأقصى) | Tvj | Rthjc | F±10 % | ||
| A | KA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | KN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
