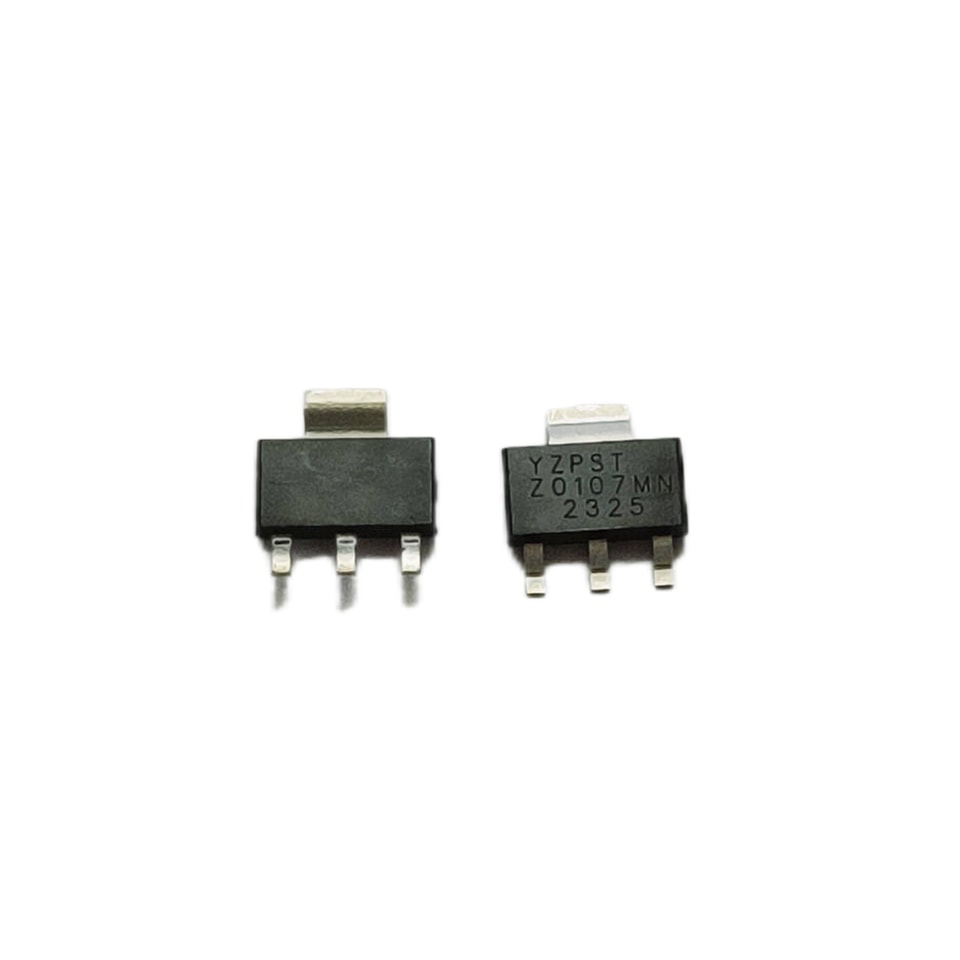

YZPST-Z0107MN
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم القطعة:YZPST-Z0103MA; Z0103NA; Z0107MA; Z0107NA; Z0109MA; Z0109NA Z0103MN; Z0103NN; Z0107MN; Z0107NN; Z0109MN; Z0109NN
- ملف المنتج
1.1 الوصف
ترياكات محمية في عبوات تقليدية وعبوات للتركيب السطحي.مخصصة للتطبيقات التي تتطلب قدرة عالية على تحمّل الجهد العابر ثنائي الاتجاه وجهد الحجب.
متوفرة بمجموعة من حساسات تيار البوابة لتحقيق أفضل أداء.
المنتجالتوفر:
Z0103MA;Z0103NA;Z0107MA;Z0107NA;Z0109MA;Z0109NA في SOT54B Z0103MN;Z0103NN;Z0107MN;Z0107NN;Z0109MN;Z0109NN في SOT223.
1.2 المزايا
جهد حجب حتى 800 فولت (أنواع NA وNN بتيار RMS في حالة التوصيل 1 أمبير)
1.3 التطبيقات
الأجهزة المنزلية، التحكم في المحركات الصغيرة
وحدات تحكم المراوح، الأحمال الصغيرة في التحكم بالعمليات الصناعية.
تعيين الأرجل معلومات

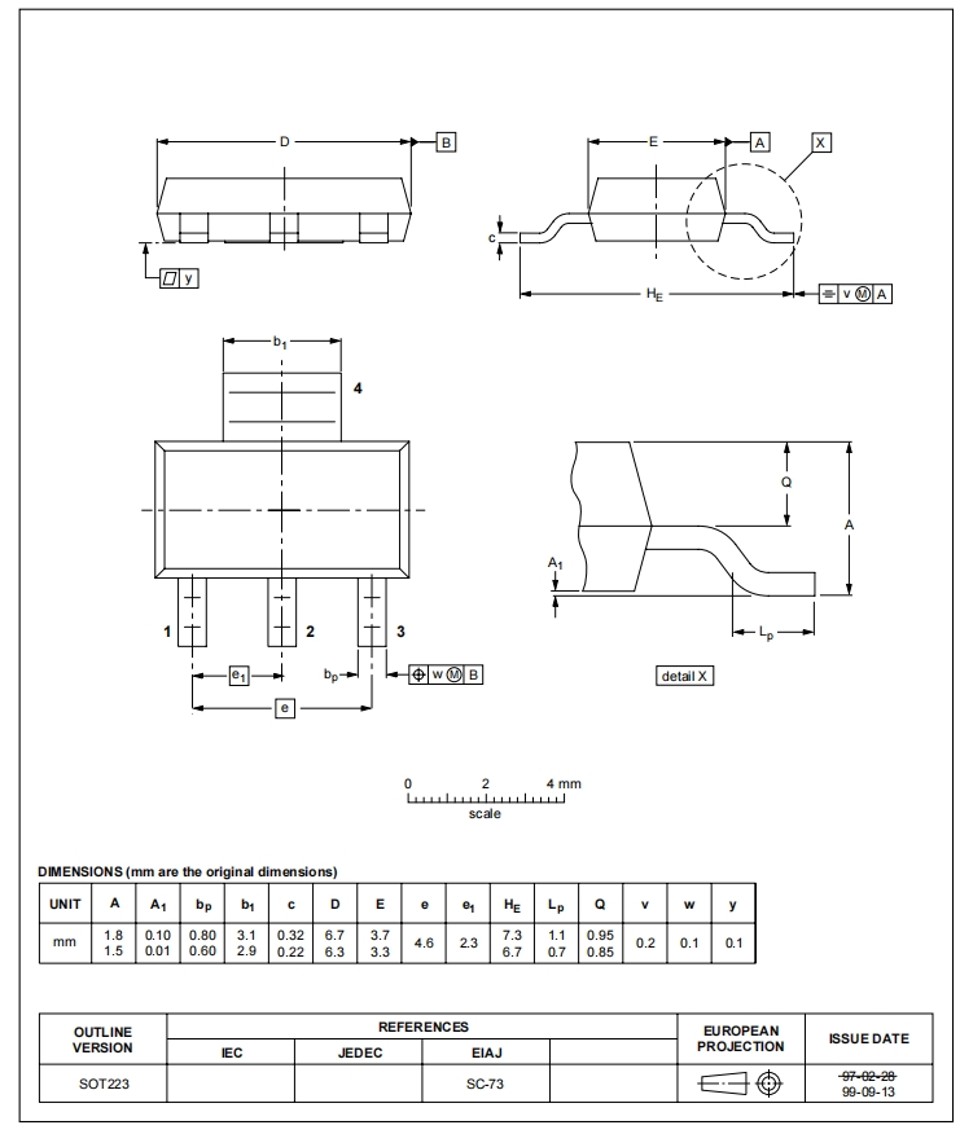

المخطط 1: تعيين الأرجل - SOT54B (TO-92)، SOT223, مبسّطط المخطط الخارجي و الرمز
| 1 الطرف 2 (T2) | SOT54B (TO-92) |
| 2 البوابة (G) | |
| 3 الطرف 1 (T1) | |
| 1 الطرف 1 (T1) SOT223 | |
| 2 | الطرف 2 (T2) |
| 3 | البوابة (G) |
| 4 الطرف 2 (T2) | |
3.1 خيارات الطلب
الجدول 2: معلومات الطلب
| الجزء العدد | الجهد (فولتDRM) | حساسية البوابة (IGT) | العبوة |
| Z0103MA | 600 فولت | 3 mA | SOT54B (TO-92) |
| Z0103NA | 800 فولت | 3 mA | SOT54B (TO-92) |
| Z0107MA | 600 فولت | 5 mA | SOT54B (TO-92) |
| Z0107NA | 800 فولت | 5 mA | SOT54B (TO-92) |
| Z0109MA | 600 فولت | 10 mA | SOT54B (TO-92) |
| Z0109NA | 800 فولت | 10 mA | SOT54B (TO-92) |
| Z0103MN | 600 فولت | 3 mA | SOT223 |
| Z0103NN | 800 فولت | 3 mA | SOT223 |
| Z0107MN | 600 فولت | 5 mA | SOT223 |
| Z0107NN | 800 فولت | 5 mA | SOT223 |
| Z0109MN | 600 فولت | 10 mA | SOT223 |
| Z0109NN | 800 فولت | 10 mA | SOT223 |
- القيم الحدّية
الجدول 3: القيم الحدّية
وفقًا لنظام التصنيف الأقصى المطلق (IEC 60134).
| الرمز | المعلمة | الظروف | الحد الأدنى | الحد الأقصى | الوحدة |
| V DRM | متكرر جهد الحالة المنطفئة الأقصى | 25 °C≤ Tj ≤ 125 °C | |||
| Z0103/07/09MA; Z0103/07/09MN | - | 600 | V | ||
| Z0103/07/09NA; Z0103/07/09NN | - | 800 | V | ||
| VRRM | متكرر الذروة الجهد العكسي | 25 °C≤ Tj ≤ 125 °C | |||
| Z0103/07/09MA; Z0103/07/09MN | - | 600 | V | ||
| Z0103/07/09NA; Z0103/07/09NN | - | 800 | V | ||
| ITSM | غير متكرر تيار الذروة في حالة التوصيل | موجة جيبية كاملة؛ Tj = 25 °C قبل الاندفاع؛ | |||
| الشكل 2 والشكل 3 | |||||
| t = 20 مللي ثانية | - | 8 | A | ||
| t = 16.7 مللي ثانية | - | 8.5 | A | ||
| IT(RMS) | تيار الحالة الموصلة RMS | جميع زوايا التوصيل؛ الشكل 4 | |||
| SOT223 | Tsp = 90 °C | - | 1 | A | |
| SOT54B (TO-92) | T الرجل = 50 °C | - | 1 | A | |
| I2t | I2t للفيوز | t = 10 مللي ثانية | - | 0.35 | A2s |
| dIT/dt | معدل ارتفاع التيار في حالة التوصيل التيار | ITM = 1.0 أمبير؛ IG = 2 × I GT؛ dIG/dt = 100 ملي أمبير/µs | - | 20 | A/µs |
| IGM | ذروة بوابة التيار | tp = 20 µs | - | 1 | A |
| PGM | ذروة بوابة القدرة | - | 2 | واط | |
| PG(AV) | متوسط بوابة القدرة | على أي 20 مللي ثانية الفترة | - | 0.1 | واط |
| Tstg | درجة حرارة التخزين | −40 | 150 | °C | |
| Tj | الوصلة الحرارة | −40 | 125 | °C |
الخصائص الحرارية
| الرمز | المعلمة | الظروف | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
| Rth(j-sp) | المقاومة الحرارية من الوصلة إلى نقطة اللحام في SOT223 | الشكل 5 | - | - | 25 | K/W |
| Rth(j-الرجل) | المقاومة الحرارية من الوصلة إلى الساق لـ SOT54B (TO-92) | الشكل 5 | - | - | 60 | K/W |
| Rth(j-a) | المقاومة الحرارية من الوصلة إلى الوسط المحيط | |||||
| SOT223 | أقل مساحة تركيب؛ مركب علىلوحة PCB | - | 60 | - | K/W | |
| SOT54B (TO-92) | عمودي في هواء حر | - | 150 | - | K/W |
الخصائص
Tj= 25 ℃ ما لم يُذكر خلاف ذلك.
| الرمز | المعلمة | الظروف | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | |
| الخصائص الساكنة | |||||||
| I GT | تيار تشغيل البوابة | VD = 12 فولت؛ RL = 30 أوم; T2+ G+؛ T2+ G−; T2− G−; | |||||
| Z0103MA/MN/NA/NN | الشكل 9 | - | - | 3 | mA | ||
| Z0107MA/MN/NA/NN | - | - | 5 | mA | |||
| Z0109MA/MN/NA/NN | - | - | 10 | mA | |||
| Z0103MA/MN/NA/NN | VD = 12 فولت؛ RL = 30 أوم؛ T2− G+؛ الشكل 9 | - | - | 5 | mA | ||
| Z0107MA/MN/NA/NN | - | - | 7 | mA | |||
| Z0109MA/MN/NA/NN | - | - | 10 | mA | |||
| IL | تيار الالتقاط | VD = 12 فولت؛ RL = 30 أوم; T2+ G+؛ T2− G−; T2− G+؛ | |||||
| Z0103MA/MN/NA/NN | الشكل 7 | - | - | 7 | mA | ||
| Z0107MA/MN/NA/NN | - | - | 10 | mA | |||
| Z0109MA/MN/NA/NN | - | - | 15 | mA | |||
| Z0103MA/MN/NA/NN | VD = 12 فولت؛ RL = 30 أوم؛ T2+ G−؛ الشكل 7 | - | - | 15 | mA | ||
| Z0107MA/MN/NA/NN | - | - | 20 | mA | |||
| Z0109MA/MN/NA/NN | - | - | 25 | mA | |||
| Iع | تيار الاستمرار | IT = 50 ملي أمبير؛ الشكل 8 | |||||
| Z0103MA/MN/NA/NN | - | - | 7 | mA | |||
| Z0107MA/MN/NA/NN | - | - | 10 | mA | |||
| Z0109MA/MN/NA/NN | - | - | 10 | mA | |||
| VT | جهد حالة التوصيل | الشكل 6 | - | 1.3 | 1.6 | V | |
| VGT | جهد تحفيز البوابة | VD = 12 فولت؛ RL = 30 أوم؛ Tj = 25 درجة مئوية؛ الشكل 11 | - | - | 1.3 | V | |
| VD = V DRM؛ RL = 3.3 كيلوأوم؛ Tj = 125 درجة مئوية؛ الشكل 11 | 0.2 | - | - | V | |||
| ID | تسرب حالة الإيقاف التيار | VD = V DRM(max); VR = VRRM(max); Tj = 125 。C | - | - | 500 | μA | |
| الخصائص الديناميكية | |||||||
| dVD/dt | المعدل الحرج من الحرج من | VD = 0.67 V DRM(max)؛ Tj = 110 درجة مئوية؛ موجة أسية؛ البوابة مفتوحة؛ الشكل 10 | |||||
| جهد حالة الإيقاف | |||||||
| Z0103MA/MN/NA/NN | 10 | - | - | V/μs | |||
| Z0107MA/MN/NA/NN | 20 | - | - | V/μs | |||
| Z0109MA/MN/NA/NN | 50 | - | - | V/μs | |||
| dVالتبديل/dt | المعدل الحرج من التغير من جهد التبديل | VD = 400 فولت؛ IT = 1 أمبير؛ Tj = 110 。C؛ | |||||
| Z0103MA/MN/NA/NN | dIالتبديل/dt = 0.44 أمبير/مللي ثانية; البوابة مفتوح | 0.5 | - | - | V/μs | ||
| Z0107MA/MN/NA/NN | 1 | - | - | V/μs | |||
| Z0109MA/MN/NA/NN | 2 | - | - | V/μs | |||
بلاستيكي أحادي-النهاية ذو أطراف (عبْر ثقب) الحزمة؛ 3 أطراف
