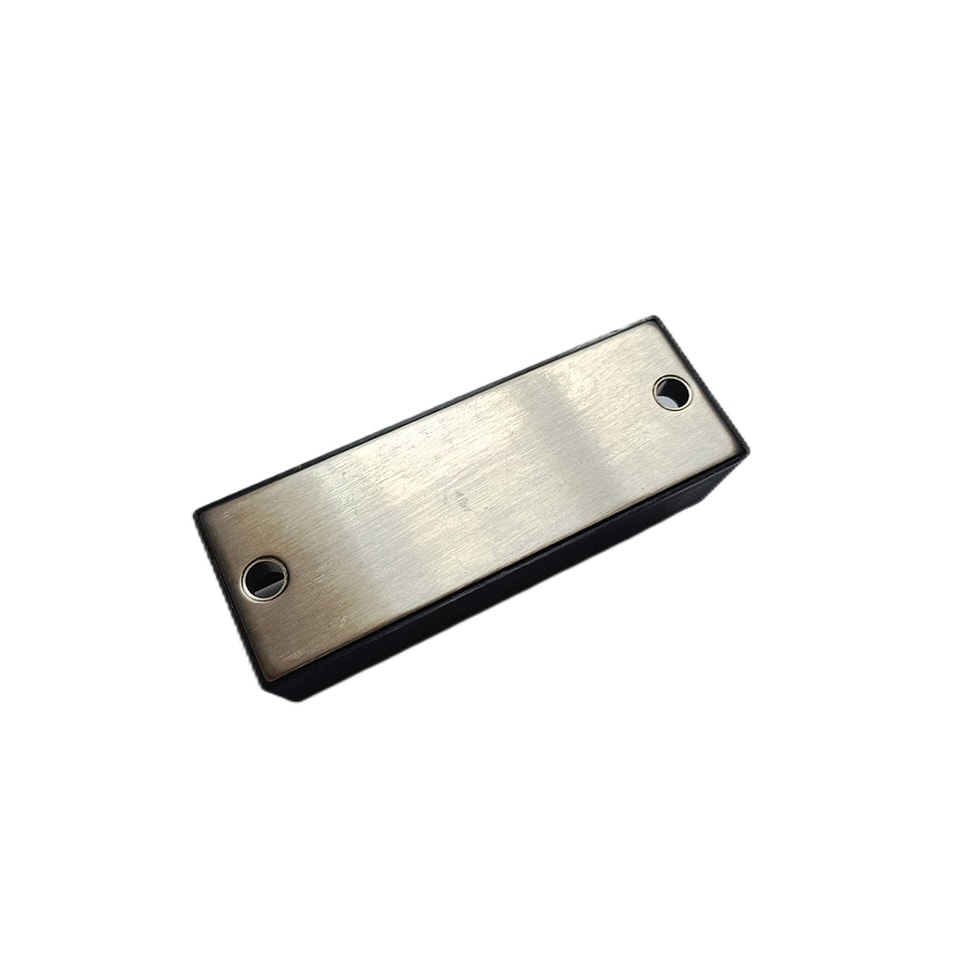

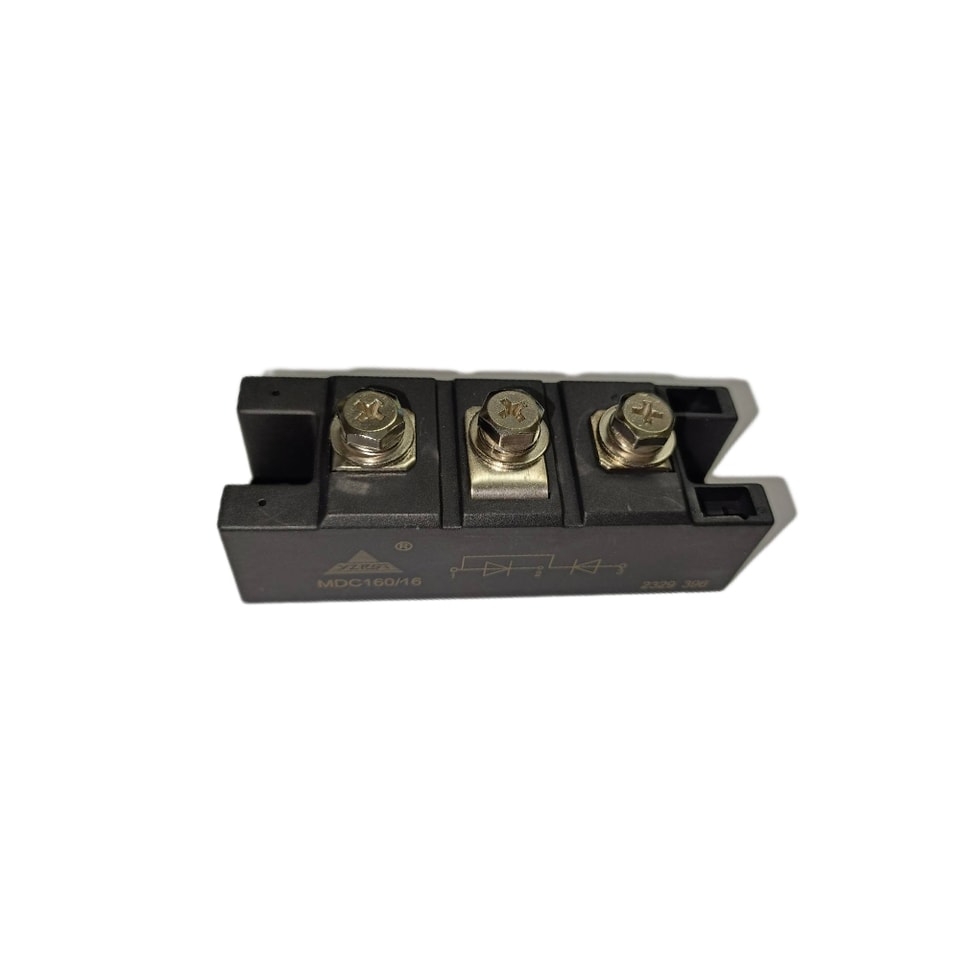

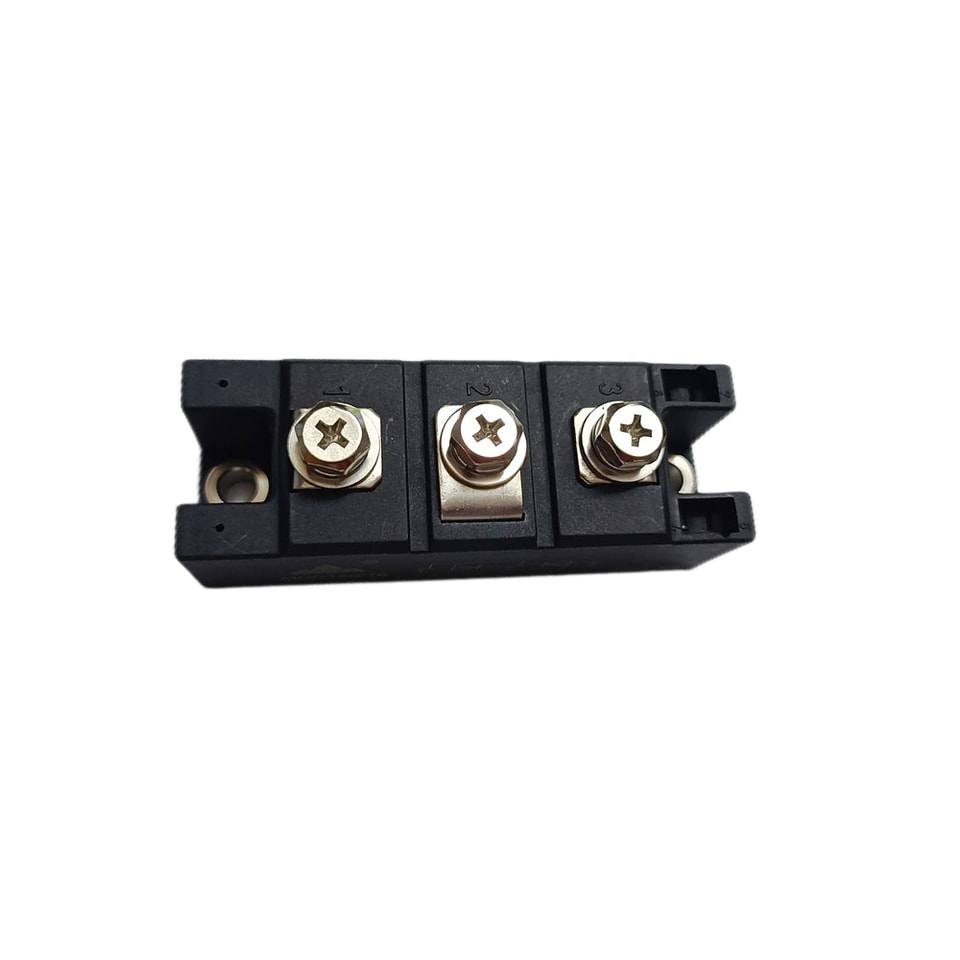

وحدة ديود تقويم
P/N:YZPST-MDC160-16
الميزات:
- قاعدة معزولة كهربائيًا
- قدرة عالية على تحمل تيارات الاندفاع
- وصلات ملحومة بقوة عالية لضمان موثوقية عالية
التطبيقات النموذجية:
- مقومات غير متحكم بها لمحوّلات AC/DC
- مقوم خطي لوحدات التحكم في محركات التيار المتردد المعتمدة على الترانزستورات
- تغذية المجال لمحركات التيار المستمر
الاستعادة الحجب
نوع الجهاز | VRRM (1) | VRSM(1) |
YZPST MDC160 | 1600 فولت | 1700 فولت |
VRRM = جهد الذروة العكسي المتكرر
VRSM = جهد الذروة العكسي غير المتكرر (2)
ملاحظات:
جميع القيم الاسمية محددة عند Tj = 25 °C ما لم يُذكر خلاف ذلك.
(1) جميع قيم الجهد محددة لموجة جيبية مطبقة بتردد 50Hz / 60Hz ضمن نطاق درجة الحرارة من -40 إلى +135 °C.
(2) عرض النبضة الأقصى 10 ms
(3) القيمة القصوى عند Tj = Tjmax
تيار التسرب العكسي الذروي المتكرر | IRRM | 20 mA (3) |
الحالة
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | نموذجي | الوحدة | الظروف | ||
القيمة المتوسطة للتيار الأمامي التيار | IF(AV) |
| 195 |
| A | موجة جيبية 50 Hz، توصيل 180o، Tc = 85 °C | ||
القيمة الفعالة للتيار الأمامي | IF(RMS) |
| 300 |
| A | موجة جيبية 50 Hz، توصيل 180o، Tc = 85 °C | ||
تيار الاندفاع الأقصى لدورة واحدة (غير متكرر) | IFSM |
| 5 |
| kA | موجة جيبية 50 Hz، توصيل 180o، Tj = Tjmax، VR = 0 | ||
I²t | I2 t |
| 125 |
| kA²s | Tj = Tjmax | ||
جهد التوصيل الأمامي الأقصى | VFM |
| 1.35 |
| V | تيار أمامي 500 A، Tj = Tjmax | ||
جهد العتبة | VF(TO) |
| 0.85 |
| V | Tj = Tjmax | ||
مقاومة الميل الأمامي | rF |
| 1 |
| ملي أوم | Tj = Tjmax | ||
جهد العزل الفعّال | Vالعزل |
| 3000 |
| V | تيار متردد 50 Hz، 60 ثانية | ||
الخصائص الحرارية والميكانيكية و التصنيفات
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | نموذجي | الوحدة | الظروف | ||
| التشغيل الوصلة الحرارة | Tj | -40 | 135 | °C | ||||
| التخزين الحرارة | Tstg | -40 | 125 | °C | ||||
| الحرارية المقاومة | Rθj-c | 0.18 | °C/W | SIN توصيل 180° | ||||
| الوصلة إلى الحالة (لكل ديود) | التركيب ناعمة، مستوية ناعم, مسطح ومشحّم | |||||||
| الحرارية المقاومة | Rth(c-s) | 0.05 | °C/W | |||||
| من العلبة إلى المشتّت الحراري (لكل وحدة) | ||||||||
| عزم التثبيت | T | 2.5 | 3.5 | نيوتن·متر | ||||
| الحالة-المبدد الحراري | ||||||||
| عزم التثبيت | T | 4 | 6 | نيوتن·متر | ||||
| قضبان التوصيل-الأطراف | ||||||||
| الوزن | واط | 200 | g | |||||

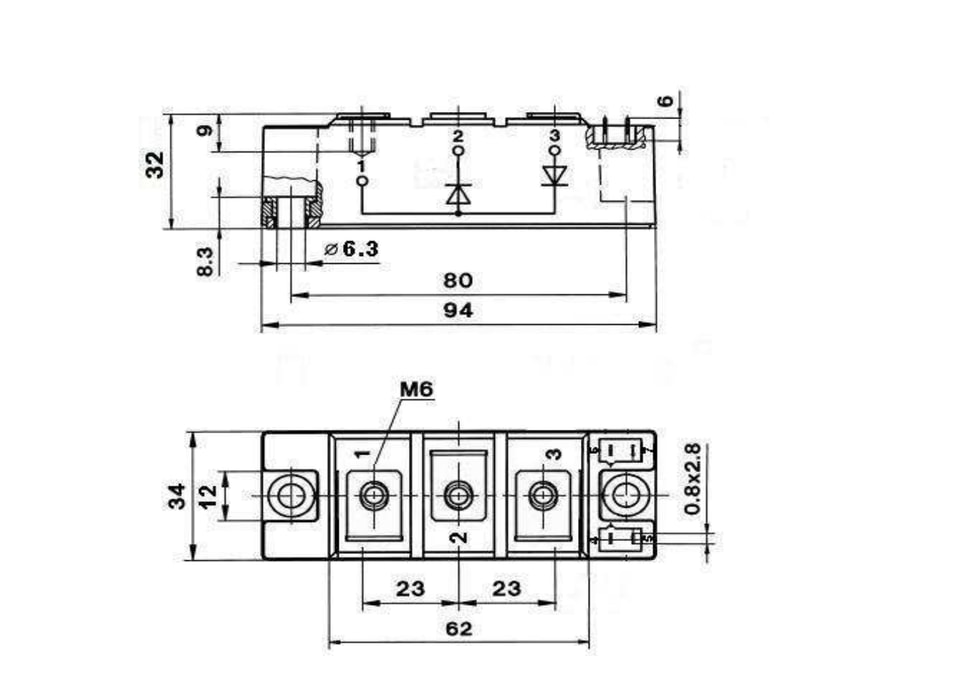

المخطط و الأبعاد
