الميزات:
- بنية منتشرة بالكامل
- تصنيف عالي لتحمّل تيارات الاندفاع
- استرداد عكسي سلس
- حزمة سيراميكية محكمة الإغلاق شديدة التحمل
- جهاز مركّب بالضغط

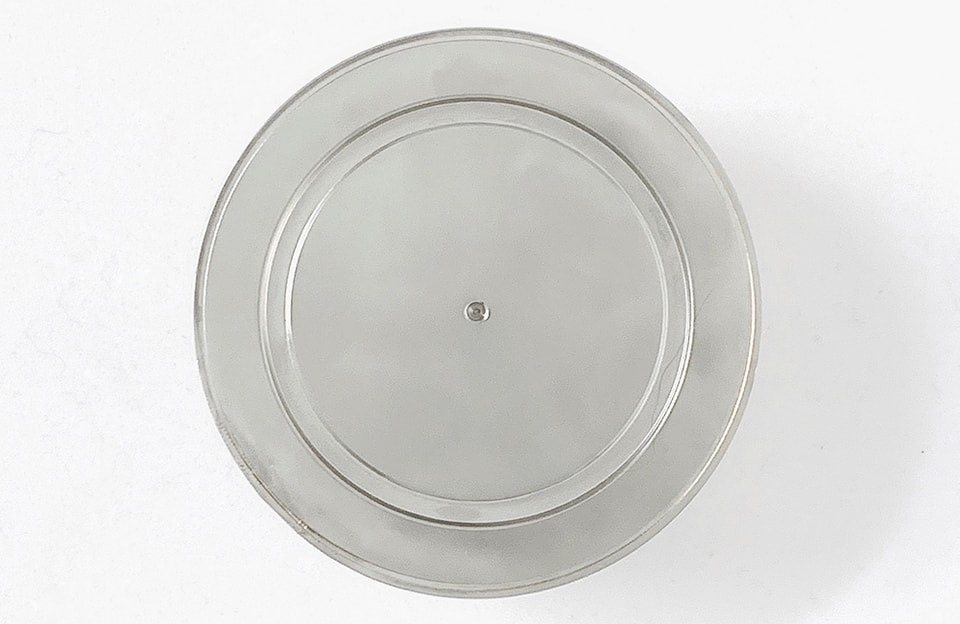

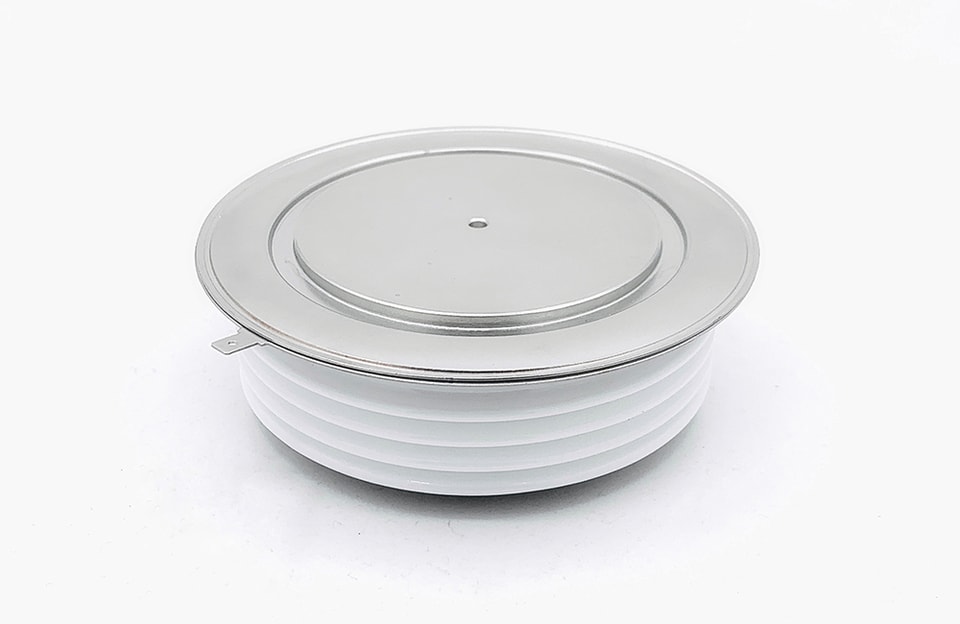

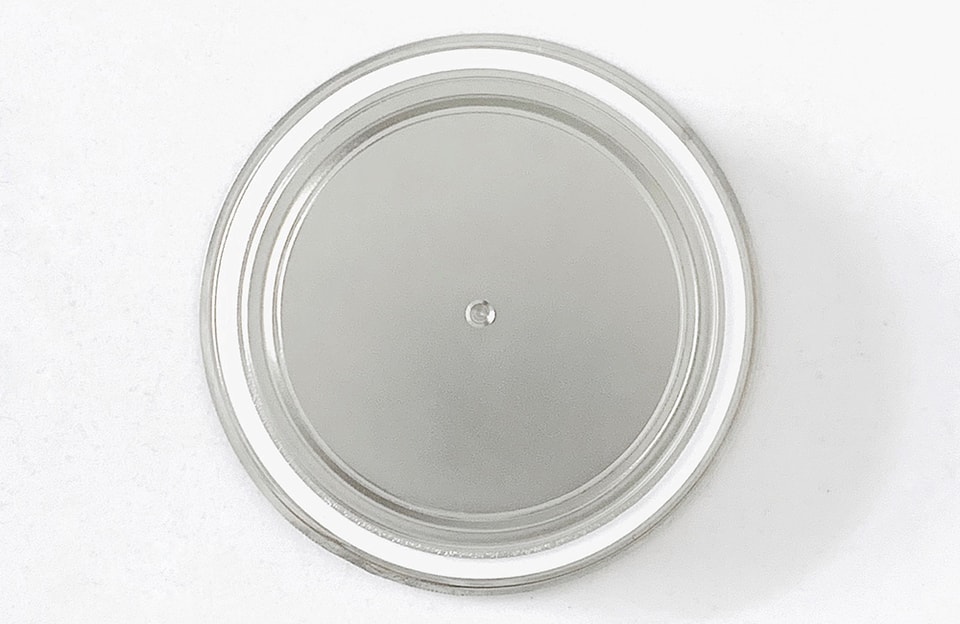

الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
YZPST-M2639ZC450
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
للقيم العظمى المضمونة، يُرجى التواصل مع المصنع
أسطح التثبيت ملساء ومسطحة ومشحّمة
التطبيقات النموذجية:
- مقوم لتطبيقات المحركات
- محولات الجهد المتوسط
- تطبيقات القدرة النبضية
- تطبيقات الكروبَر
الخصائص والتصنيفات الكهربائية
VRRM (1) | VRSM (1) |
4200 | 4200 |
VRRM = جهد الذروة العكسي التكراري
VRSM = ذروة الجهد العكسي غير المتكرر
VRSM = ذروة الجهد العكسي غير المتكرر
تسرّب الذروة العكسي التكراري | IRRM | 20 mA 150 mA |
التوصيل - في حالة التشغيل
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوع | الوحدات | الظروف |
القيمة المتوسطة القصوى لتيار حالة التوصيل | IF(AV)M | 2639 | A | موجة جيبية، توصيل 180°، Tc=55°م | ||
القيمة الفعالة RMS لتيار حالة التوصيل | IFRMS | 4922 | A | القيمة الاسمية | ||
تيار اندفاعي ذروي لدورة واحدة (غير متكرر) | IFSM | 27.5 | kA | Tj=150°C، VR=0,8VRRM، tp=10ms | ||
I²t | I2t | 3.79x103 | kA²s | 10 مللي ثانية | ||
جهد الذروة في حالة التوصيل | VFM | 2.25 | V | IFM =3000 A؛ Tj = 150 °م | ||
جهد العتبة | VFO | 1.38 | Tj = 150 oC | |||
مقاومة الميل الأمامي | rF | 0.29 | mΩ | Tj = 150 oC | ||
تيار الاسترداد العكسي (4) | IRM(REC) | - | 280 | A | IFM = 1000 A؛ dIF/dt = 60 A/ms، Tj = 150 oC | |
شحنة الاسترداد العكسي (4) | Qrr | - | 2300 | mC | ||
زمن الاسترداد العكسي (4) | tRR | - | 8.5 | ms |
الخصائص الحرارية والميكانيكية
المعلمة | الحد الأدنى | الحد الأقصى | النموذجي | الوحدات | الظروف | |
درجة حرارة التشغيل | Tj | -40 | +150 | °م | ||
درجة حرارة التخزين | Tstg | -40 | +150 | °م | ||
المقاومة الحرارية - من الوصلة إلى العلبة | RQ (j-c) | 0.011 | K/W | تبريد من الجانبين تبريد من جانب واحد | ||
المقاومة الحرارية - من العلبة إلى المبدد الحراري | RQ (c-s) | 0,.022 | K/W | تبريد من الجانبين تبريد من جانب واحد | ||
قوة التركيب | P | 37 | 47 | - | kN | |
الوزن | W | 1700 | g | نبذة |
المخطط الخارجي والأبعاد
الرمز | A | B | C | D | H |
مم | 109 | 73 | 98 | 3.5×3 | 36±1 |
يمكن لـ YZPST توفير قائمة البدائل التالية لثنائيات التقويم السريع/العاكس
ديودات سريعة/ديودات العاكس | ||||
النوع | المكافئ | IAV | PIV | DIA/HT |
A696L | 9110/SM18CXC724/M1022LC180 | 1000A | 1800V | 34/27 |
3178 | SM18CXC924/M149NC180 | 1496A | 1800V | 47/27 |
M1494 | SW25CXC924 | 1494A | 2500V | 47/27 |
ZWDQ8 | L5646/ZWDQ 815645 ديود سريع الاستعادة بسنّ لولبي | |||
يمكن لـ YZPST توفير قائمة مكافئات للديودات سريعة الاستعادة التالية(الأنواع الكبسولية)
| النوع | IF(AV ) | VRRM | IFSM @TVJ M &1 0ms | IRRM (الحد الأقصى) Tj=125 °C | VFM(الحد الأقصى) | Trr (الحد الأقصى) | Tvj | Rthjc | F±10 % | |
| IFM (A) | V | µs | °C | K/W | KN | |||||
| A | V | KA | mA | |||||||
| A337 | 650 | 500-1500 | 10 | 40 | 2000 | 1.9 | 4.0 | 125 | 0.045 | 3.6 |
| A596 | 750 | 700-1600 | 13 | 50 | 3500 | 2.3 | 4.0 | 150 | 0.06 | 9.8 |
| A696 | 1000 | 2000-2600 | 14 | 100 | 100 | 1.9 | 5.0 | 150 | 0.04 | 15 |
| A796 | 925 | 1500-2500 | 13.8 | 75 | 1000 | 1.75 | 3.5 | 125 | 0.02 | 25 |
لمزيد من المعلومات حولثنائي الاسترداد السريعيرجى تنزيل ملف PDF أعلاه باسم "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
