YZPST-T1650H-6I
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

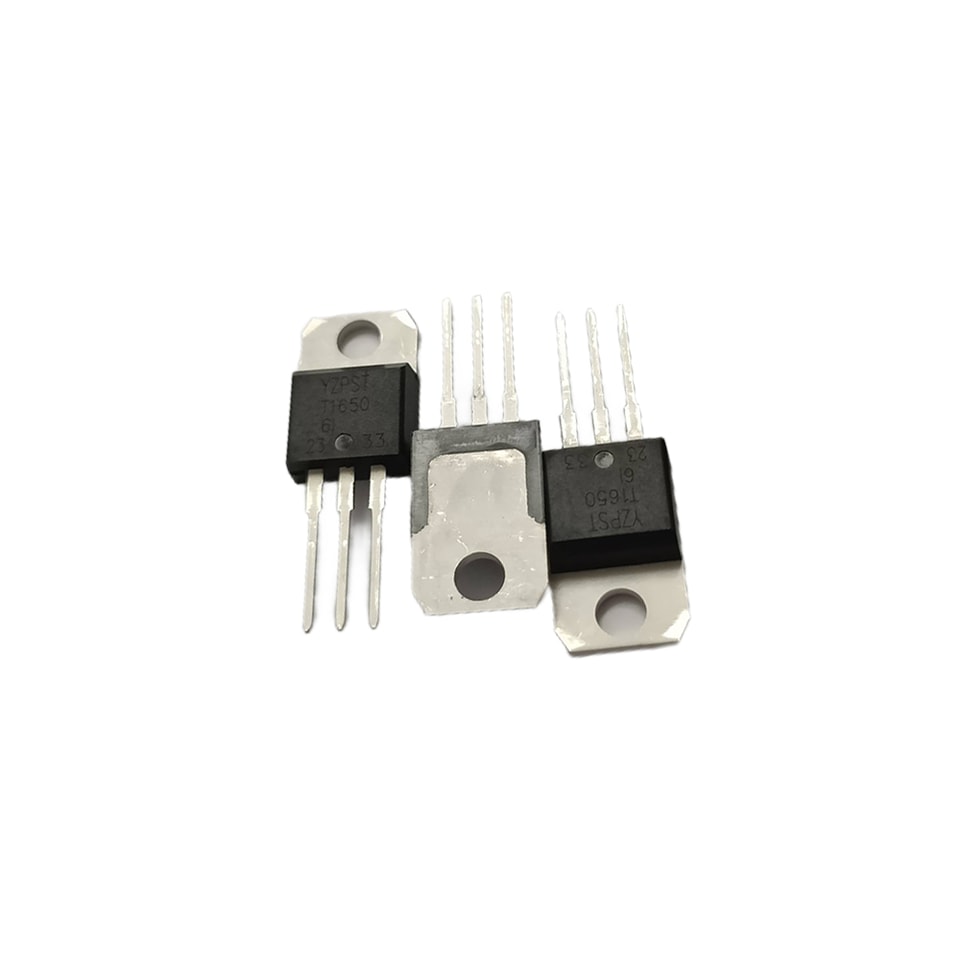

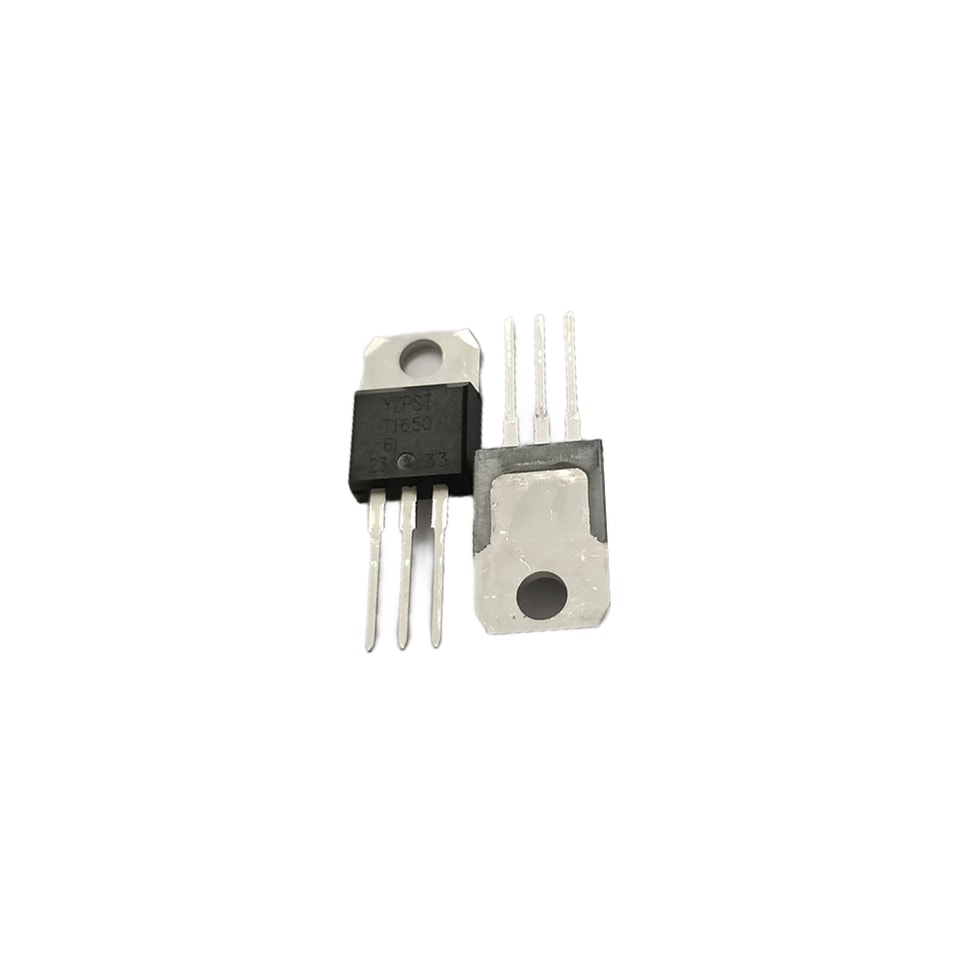

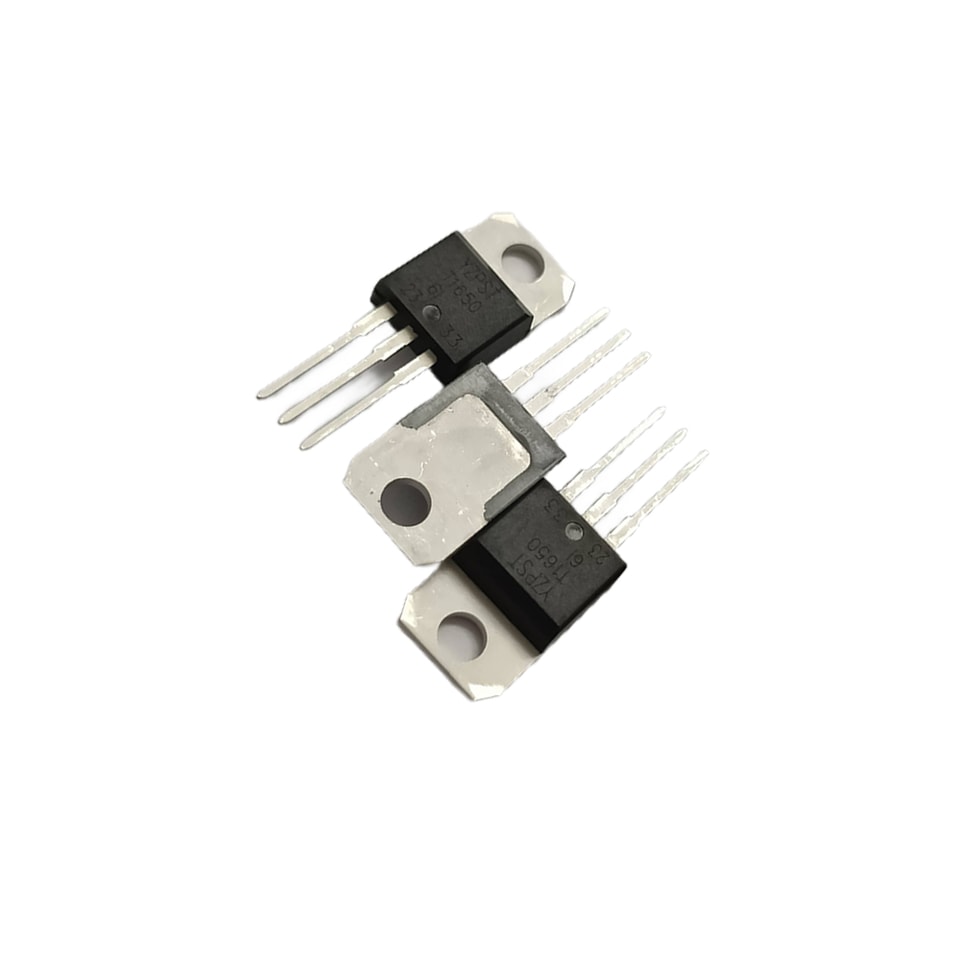

T1650H-6I ثايرستورات ثنائية الاتجاه 16 أمبير
الوصف:
مصممة خصيصًا للعمل في تطبيقات عالية كثافة القدرة أو تطبيقات المحركات العامة مثل المكنسة الكهربائية ومحرك حلة الغسالة، توفر هذه الثايرستورات TRIAC بتيار 16 أمبير قدرة تبديل عالية جدًا تصل إلى درجات حرارة وصلة تبلغ 150°م.
يمكن تقليل حجم المشتت الحراري، مقارنةً بالثايرستورات TRIAC التقليدية، بفضل الأداء العالي عند درجات حرارة الوصلة المحددة
الرئيسية الميزات
الرمز | القيمة | الوحدة |
IT(RMS) | 16 | A |
VDRM VRRM | 600 | V |
IGT | 50 | mA |
الحد الأقصى المطلق الحد الأقصى القيَم
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40 ~150 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~150 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (T =25℃) | VDRM | 600 | V |
جهد الذروة العكسي المتكرر (T =25℃) | VRRM | 600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 16 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 160 | A |
قيمة I2t للانصهار (tp=10ms) | I2t | 169 | A2S |
المعدل الحرج لارتفاع تيار حالة التوصيل (I =2×IGT) | dI/dt | 50 | A/ميكروثانية |
تيار البوابة الأقصى | IGM | 4 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |
الخصائص الكهربائية (T=25℃ما لم ما لم يُذكر خلاف ذلك)
| الرمز | القيمة | |||||
| ظروف الاختبار | الربع | T1635 | T1650 | الوحدة | ||
| IGT | Ⅰ Ⅱ Ⅲ | الحد الأقصى | 35 | 50 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | الحد الأقصى | 1.3 | V | |
| VGD | VD=VDRM Tj=125℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | الحد الأدنى | 0.2 | V | |
| IL | IG=1.2IGT | ⅠⅡ Ⅲ | الحد الأقصى | 80 | 110 | mA |
| Iع | IT=100mA | الحد الأقصى | 50 | 75 | mA | |
| dV/dt | VD=2/3VDRM البوابة مفتوحة Tj=125℃ | الحد الأدنى | 1000 | 1500 | V/μs | |
الخصائص الساكنة
| الرمز | المعلمة | القيمة | الوحدة | |
| VTM | ITM =23A tp=380μs | Tj =25℃ | 1.55 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | ميكروأمبير |
| IRRM | Tj =125℃ | 5.5 | mA | |
حراري المقاومات
| الرمز | المعلمة | القيمة | الوحدة |
| Rth(j-a) | الوصلة إلى الوسط المحيط | 60 | |
| Rth(j-c) | من الوصلة إلى العلبة (AC) | 2.1 | ℃/W |

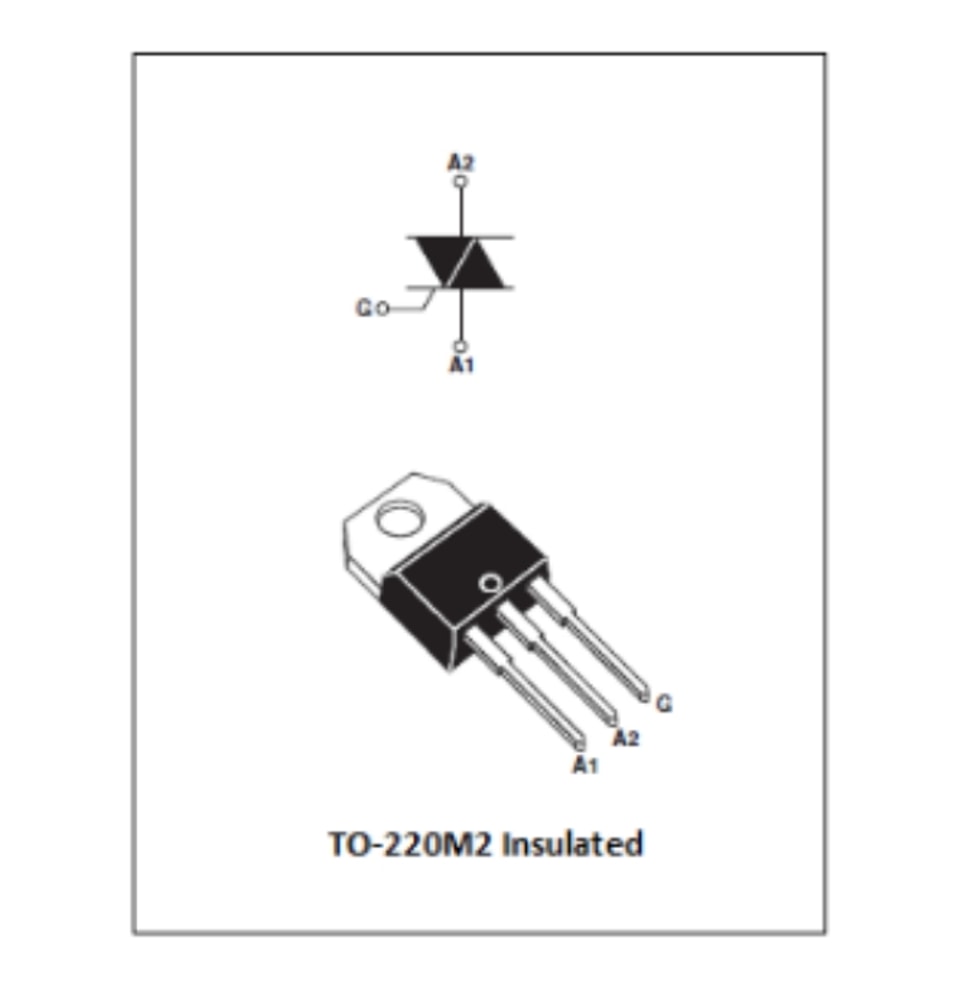

TO-220M2 العبوة ميكانيكية Data
