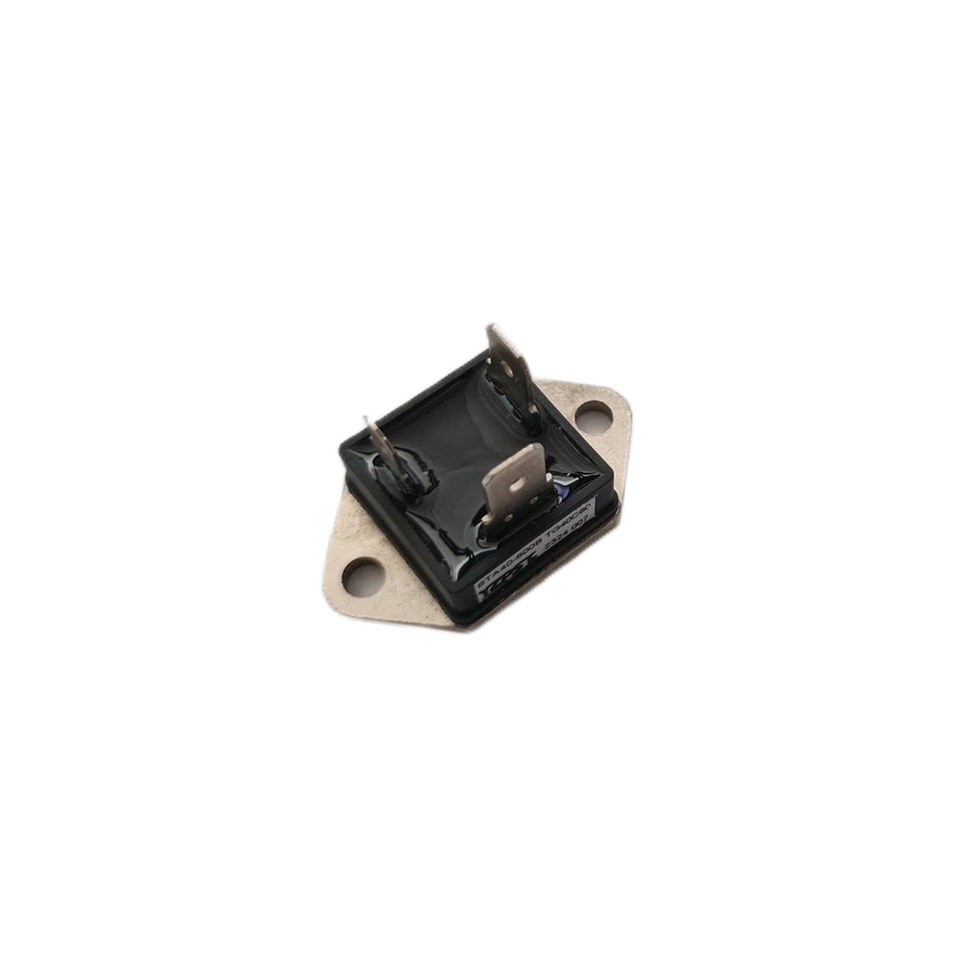

YZPST-BTA40-800B TG40C80 triac معزول مصبوب بقدرة تحمل اندفاع عالٍ 400 أمبير
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-BTA40-800B TG40C80
قدرة تحمل عالية للتيار الاندفاعي 400A، ترياك TG40C80 معزول ومقولب
TG40C/E/D هي ترياكات معزولة ومقولبة
مناسبة لمجموعة واسعة من التطبيقات مثل
آلة النسخ، فرن الميكروويف، المفتاح الإلكتروني،
التحكم في المحركات، والتحكم في الإضاءة، والسخان
التحكم.
IT AV 40A
قدرة عالية على تحمل تيار الاندفاع: 400A
تركيب معزول AC2500V
أطراف لسانية
الحدود القصوى
الرمز | العنصر | الظروف | المطلقة | الوحدة |
IT RMS | تيار حالة التوصيل الفعّال (R.M.S.) | Tc | 40 | A |
ITSM | تيار التوصيل عند الاندفاع | دورة واحدة، 50 هرتز/، ذروة، غير متكرر | 400 | A |
I2t | I2t | قيمة تيار الاندفاع لدورة واحدة | 880 | A2S |
PGM | قدرة التبديد القصوى للبوابة |
| 10 | واط |
PG AV | قدرة التبديد المتوسطة للبوابة |
| 1 | واط |
IGM | تيار البوابة الأقصى |
| 8 | A |
VGM | جهد البوابة الذروي |
| 10 | V |
di/dt | المعدل الحرج لارتفاع تيار الحالة الموصلة | IG=100mA,Tj=25 VD=1/2VDRM dIG/dt=1A/μS | 50 | A/ميكروثانية |
Tj | درجة حرارة الوصلة أثناء التشغيل |
| -25～+125 | ℃ |
Tstg | درجة حرارة التخزين |
| -40～+125 | ℃ |
VISO | جهد الانهيار العازل R.M.S. | تيار متناوب لمدة دقيقة واحدة | 2500 | V |
| عزم التثبيت M4 | القيمة الموصى بها 1.0 ～1.4（10～14） | 14 | kgf.CM |
الحدود القصوى
Tj=25 ما لم يُذكر خلاف ذلك
الرمز | العنصر | المطلقة | الوحدة | |||
TG40C60 | TG40C80 | TG40C100 | TG40C12 | V | ||
VDRM | جهد الحالة غير الموصلة الأقصى المتكرر | 600 | 800 | 1000 | 1200 | V |
الخصائص الكهربائية
الرمز | العنصر | الظروف | المطلقة | الوحدة | |
IDRM | تيار الحالة غير الموصلة الأقصى المتكرر | VD=VDRM، طور أحادي، موجة نصفية، Tj=125℃ | 5 | mA | |
VTM | جهد الحالة الموصلة الأقصى | تيار الحالة الموصلة تيار الحالة الموصلة √2X IT (RMS)، قياس فوري | 1.55 | V | |
I GT1 + | 1 | تيار إطلاق البوابة، الحد الأقصى | Tj =25℃، IT=1A، VD=6V | 50 | mA |
I GT1 - | 2 | Tj =25℃، IT=1A، VD=6V | 50 | mA | |
I GT3 + | 3 |
| - | mA | |
I GT3 + | 4 | Tj =25℃، IT=1A، VD=6V | 50 | mA | |
V GT1+ | 1 | جهد إطلاق البوابة، الحد الأقصى | Tj =25℃، IT=1A، VD=6V | 3 | V |
V GT1- | 2 | Tj =25℃، IT=1A، VD=6V | 3 | V | |
V GT3+ | 3 |
| - | V | |
V GT3- | 4 | Tj =25℃، IT=1A، VD=6V | 3 |
| |
VGD | جهد البوابة غير المسبِّب للتشغيل، الحد الأدنى | Tj =25℃, VD=1/2VRRM | 0.2 | V | |
tgt | زمن التشغيل، الحد الأقصى | IT=(RMS),IG=100mA,VD=1/2VDRM,Tj=25℃,dIG/dt=1A/μS | 10 | V | |
dv/dt | الحد الحرج لمعدل ارتفاع جهد حالة التوصيل، الحد الأدنى | Tj=25℃,VD=2/3VDRM موجة أسية. | 500 | V/μS | |
(dv/dt) c | الحد الحرج لمعدل ارتفاع جهد حالة الإيقاف عند التبديل، الحد الأدنى | Tj=25℃,VD=2/3VDRM di/dtc=15A/μS | 5 | V/μS | |
Iع | تيار التمسك، نموذجي | Tj =25℃ | 60 | mA | |
Rθj-c | الممانعة الحرارية، الحد الأقصى | من الوصلة إلى العلبة | 0.9 | ℃/W | |
