ترانزستور سيليكون PNP
YZPST-BD140-16

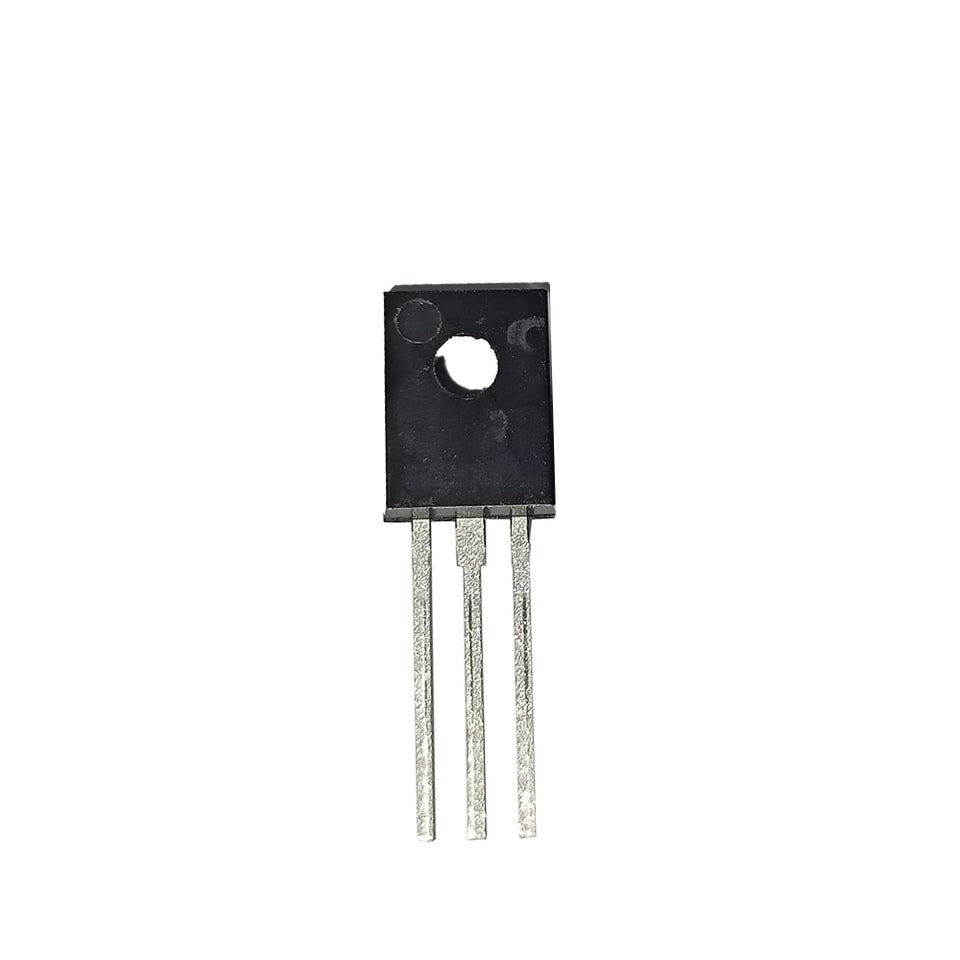

BD140-16 في حزمة TO-126 هو ترانزستور PNP سيليكوني خطيّ مزروع، والنوع NPN المكمل له هو BD139-16
الوصف
BD140-16 هو ترانزستور PNP سيليكوني خطيّ مزروع

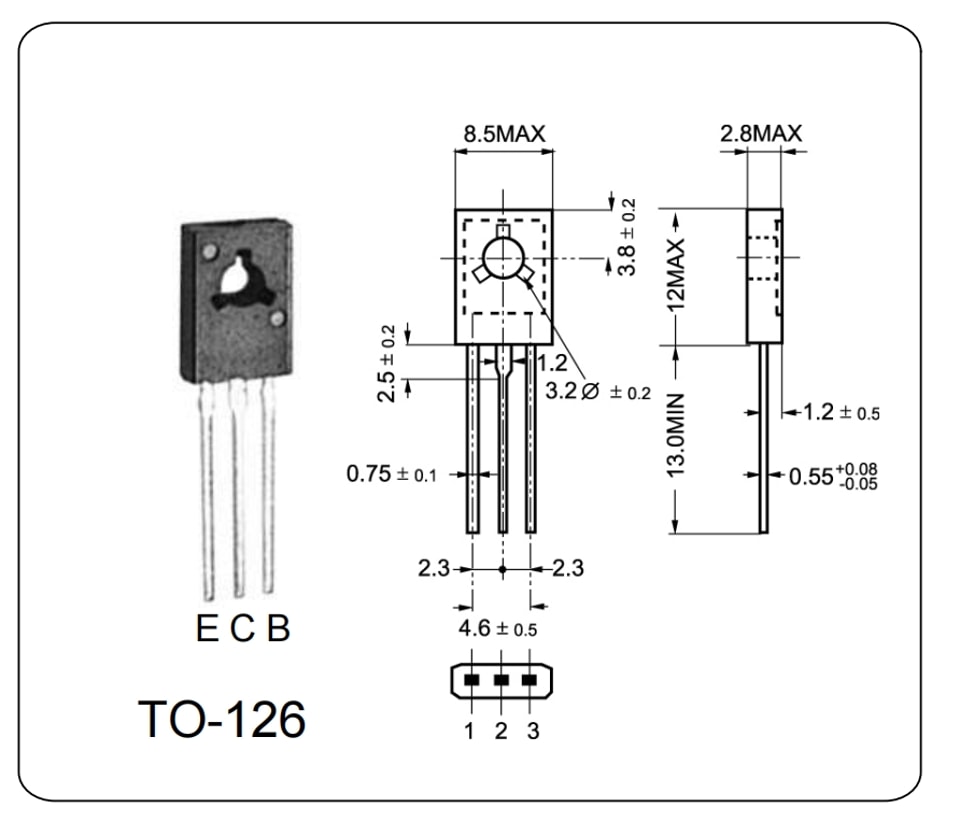

في عبوة بلاستيكية TO-126 وفق Jedec، ومصمم لتطبيقات الصوت
التضخيمات والمشغلات التي تستخدم دوائر تكميلية أو شبه
تكميلية.

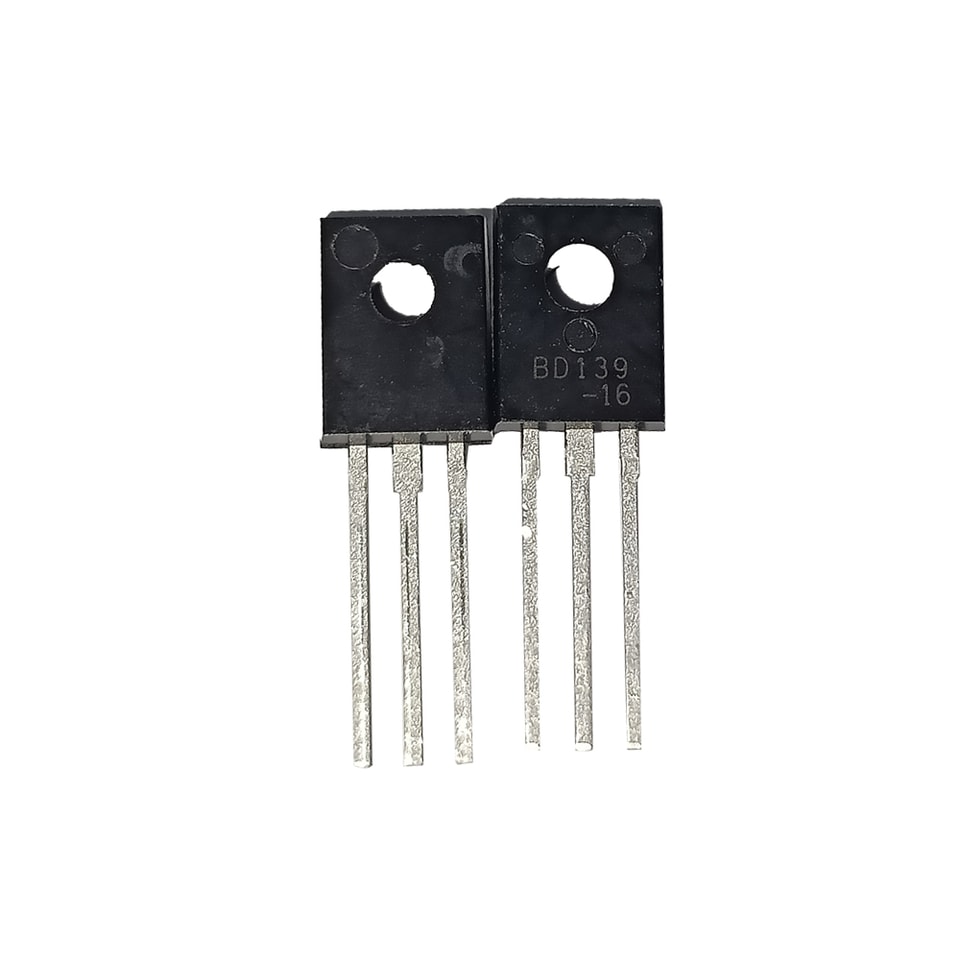

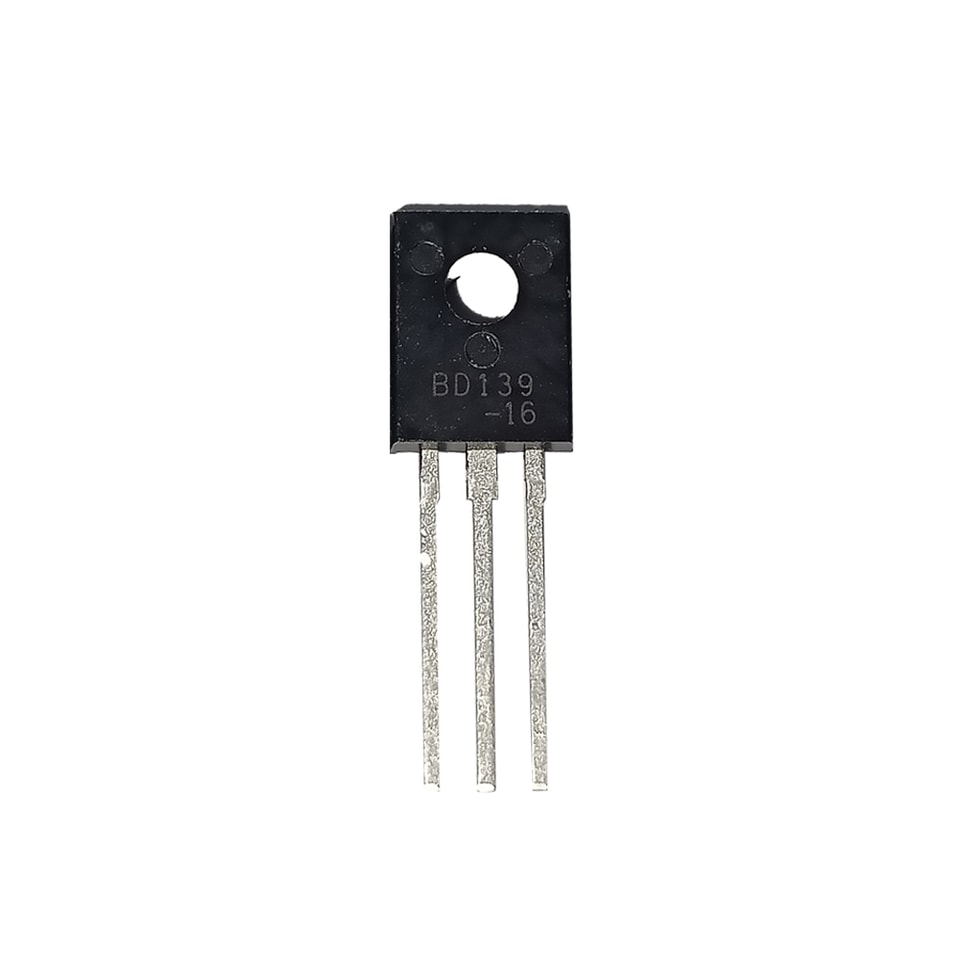

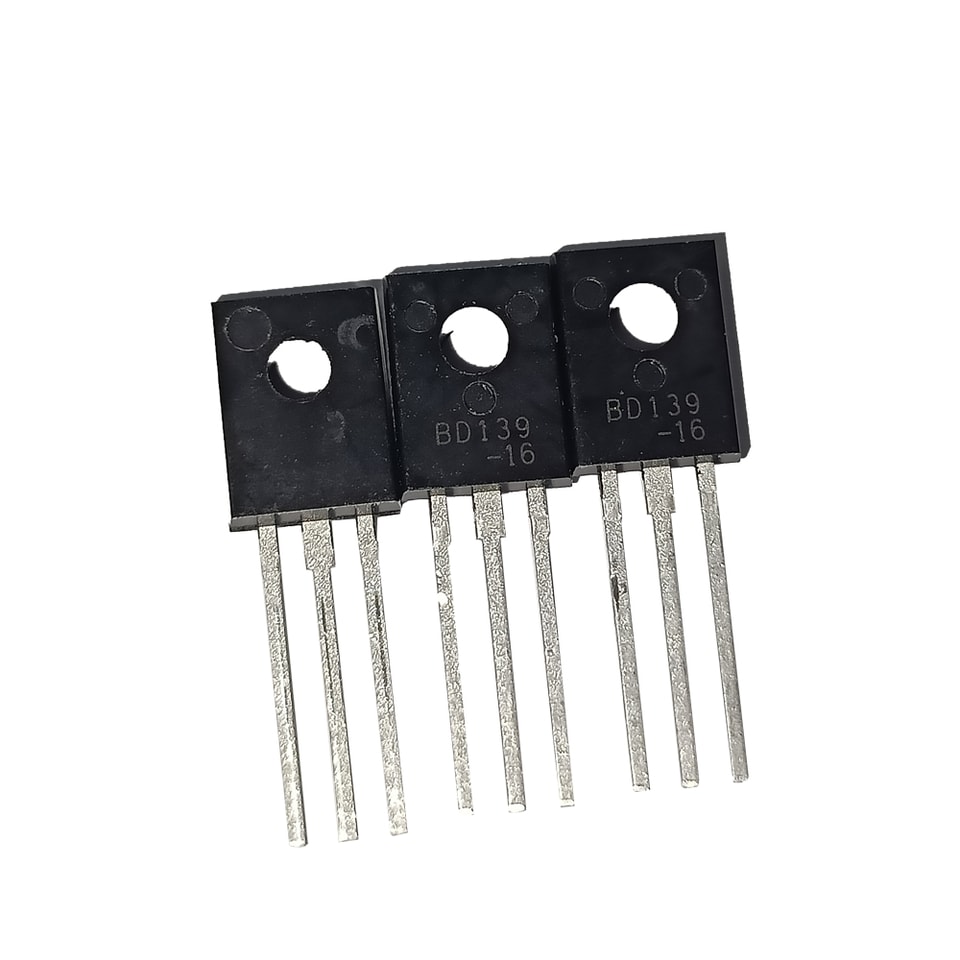

والأنواع NPN المكملة هي BD139-16
الحدود القصوى المطلقة ( Ta = 25 OC)
المعلمة | الرمز | القيمة | الوحدة |
جهد المجمع-القاعدة | VCBO | -80 | V |
جهد المجمع-الباعث | VCEO | -80 | V |
جهد الباعث-القاعدة | VEBO | -5.0 | V |
تيار المجمع | IC | -1.5 | A |
تيار القاعدة | IB | -0.5 | A |
القدرة الكلية عند | Ptot | 12.5 | واط |
أقصى درجة حرارة لوصلة التشغيل | Tj | 150 | oC |
درجة حرارة التخزين | Tstg | -55~150 | oC |
الخصائص الكهربائية ( Ta = 25 OC)
| المعلمة | الرمز | اختبار الظروف | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
| المجمع القطع-إيقاف التيار | ICBO | VCB = -80V, IE = 0 | -10 | ميكروأمبير | ||
| — | — | |||||
| تيار القطع للباعثار | IEBO | |||||
| VEB = -5.0V, IC = 0 | -10 | ميكروأمبير | ||||
| VCEO | ||||||
| جهد الاستمرار بين المجمع والباعثage | IC = -1.0mA, IB = 0 | -80 | — | — | V | |
| VCE = -2.0V, IC = -0.15A | 100 | 250 | ||||
| التيار المستمر الكسب | hFE | |||||
| VCE = -2.0V, IC = -0.5A | 100 | — | — | |||
| VCE(sat) | ||||||
| تشبع المجمع-الباعثالجهد | IC = -0.5A, IB = -0.05A | -0.5 | V | |||
| VBE | ||||||
| جهد القاعدة-الباعث | IC = -0.5A, VCE = -2.0V | -1 | V | |||
| fT | ||||||
| الانتقال التردد | VCE = -5.0V,IC = -50mA | 80 | MHz |
