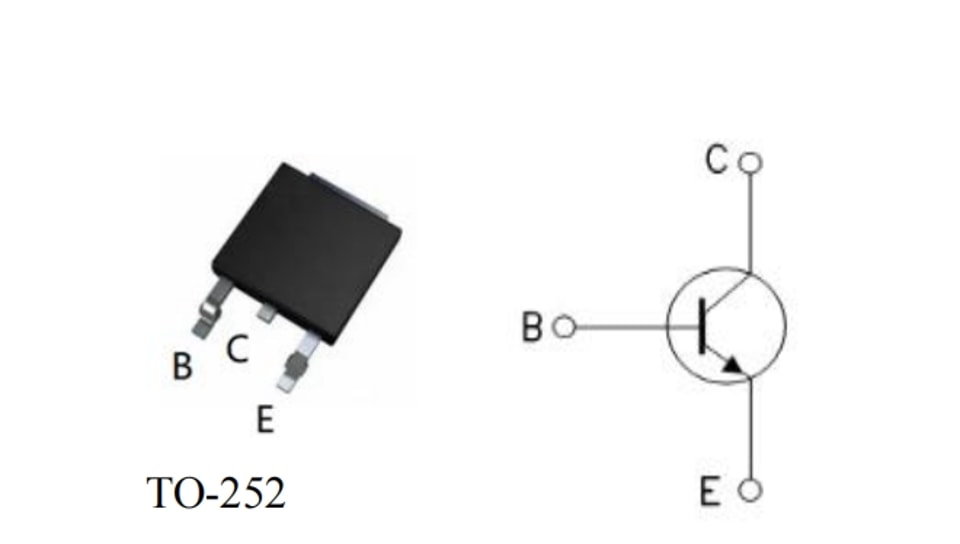

ترانزستورات قدرة سيليكون NPN

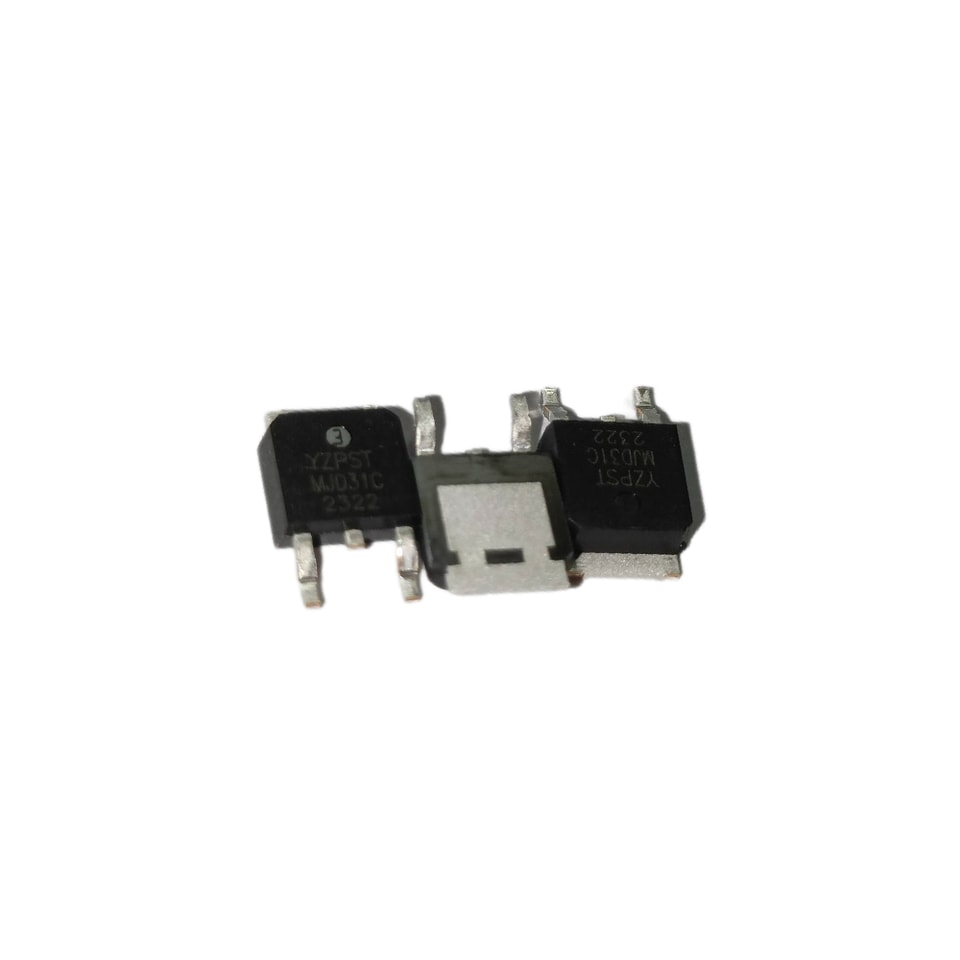

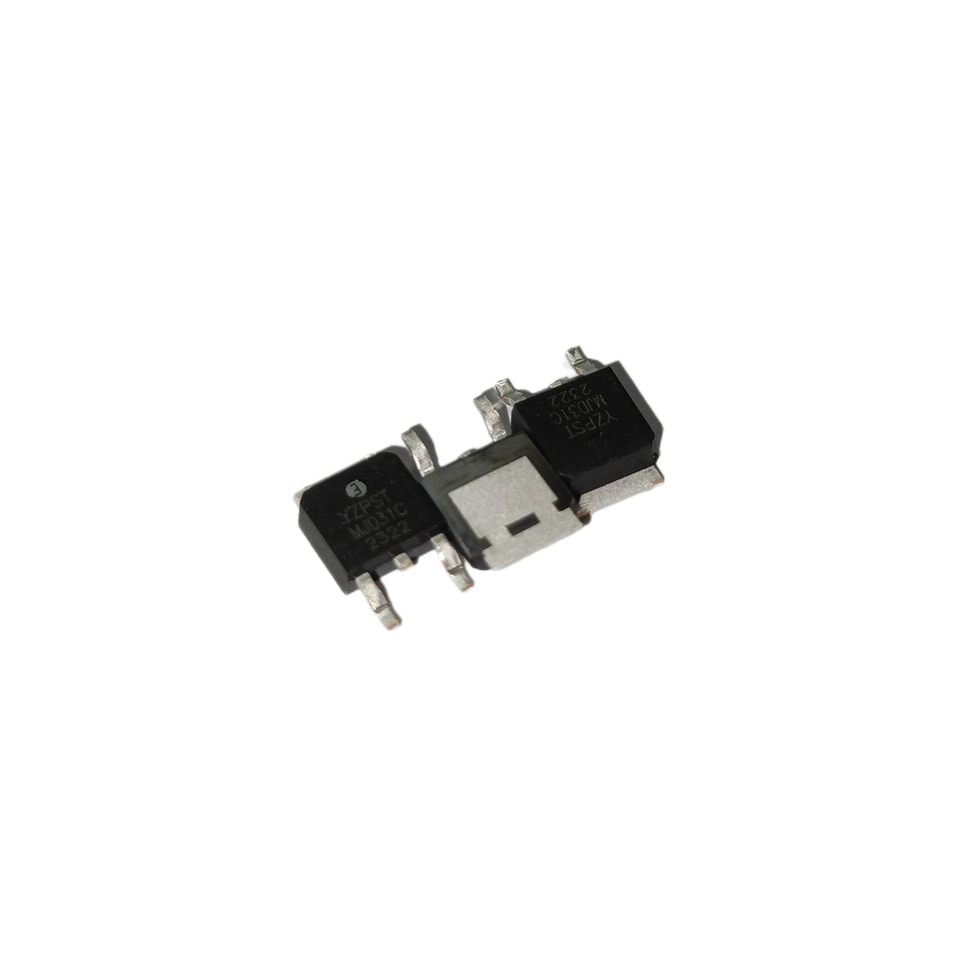

رقم القطعة: YZPST-MJD31C
الوصف:
يُعدّ MJD31C ترانزستور قدرة سيليكون NPN، وهو مصمم لتطبيقات التبديل الخطي متوسطة القدرة.
الحدود المطلقة القصوى
الرمز | المعلمة | القيمة | الوحدة |
VCBO | جهد المجمع-القاعدة | 100 | V |
VCEO | جهد المجمع-الباعث | 100 | V |
VEBO | جهد الباعث-القاعدة | 5 | V |
IC | تيار المجمع المستمر | 3 | A |
ICM | تيار المجمع النبضي | 5 | A |
IB | تيار القاعدة | 1 | A |
PTOT | إجمالي تبديد القدرة عند Tcase=25℃ | 15 | واط |
Tj | درجة حرارة الوصلة | 150 | ℃ |
Tstg | نطاق درجة حرارة التخزين | -55〜 150 | ℃ |
الخصائص الكهربائية (TC = 25°C، ما لم يُذكر خلاف ذلك)
الرمز | المعلمة | ظروف الاختبار | القيمة | الوحدة | ||
الحد الأدنى | النوع | الحد الأقصى | ||||
ICEO | تيار قطع المجمع | VCE= 60 فولت |
|
| 0.3 | mA |
IEBO | تيار قطع الباعث | VEB= 5 فولت |
|
| 1 | mA |
VCEO（SUS） | جهد التحمل بين المجمع والباعث | IC= 30mA | 100 |
|
| V |
VCEsat | تشبع المجمع-الباعث الجهد | IC=3A IB=0.375A |
|
| 1.2 | V |
VBE | جهد التشغيل بين القاعدة والباعث | IC=3A ; VCE=4V |
|
| 1.8 | V |
hFE- 1 | كسب التيار المستمر | IC= 1A ; VCE=4V | 25 |
|
|
|
hFE-2 | كسب التيار المستمر | IC=3A ; VCE=4V | 10 |
| 50 |
|
fT | تردد الانتقال | IC=0.5A ; VCE= 10V | 3 |
|
| MHz |

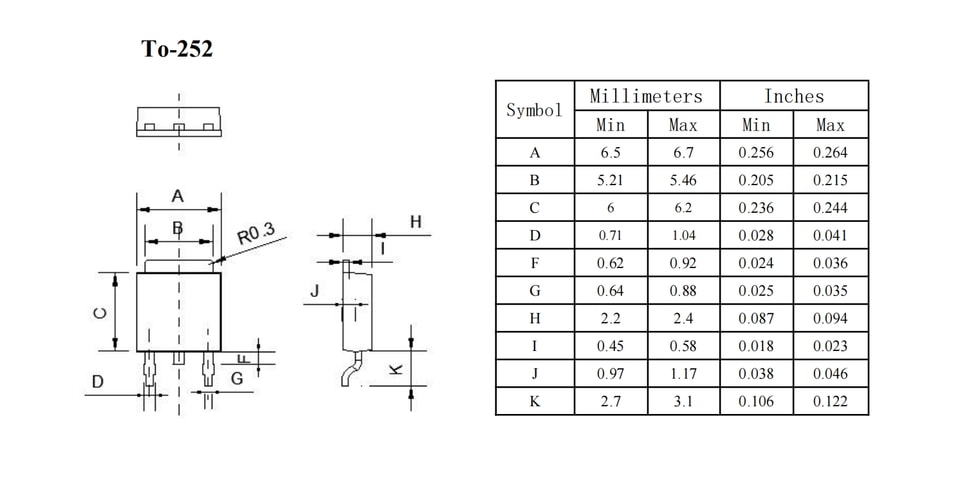

البيانات الميكانيكية للعبوة
