YZPST-BT169 10-30UA
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

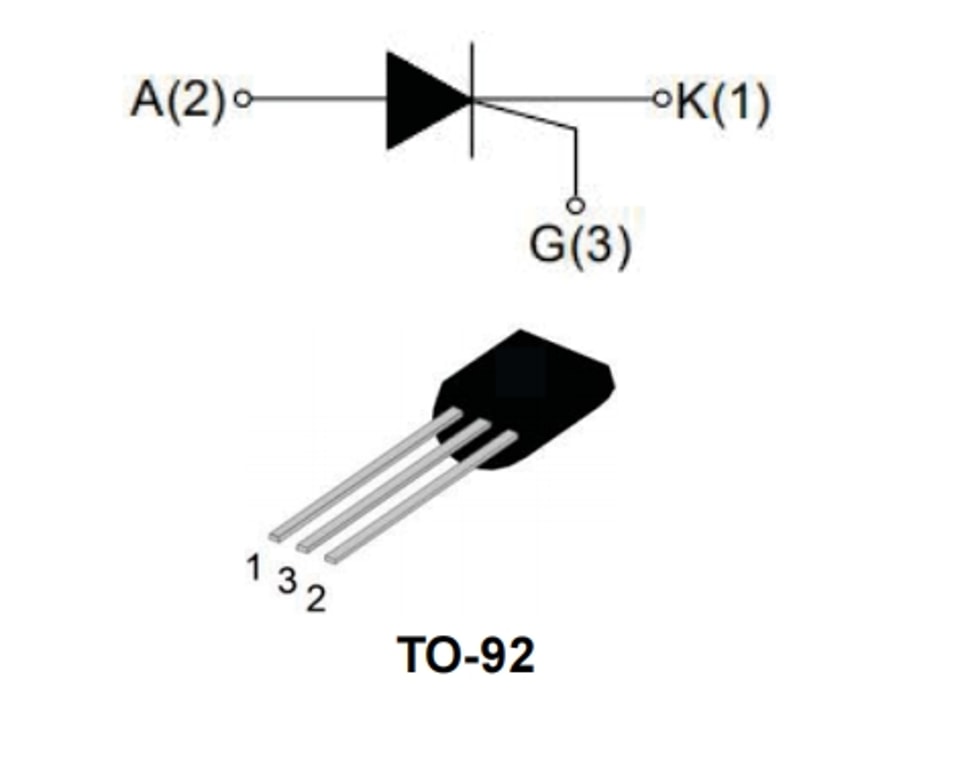

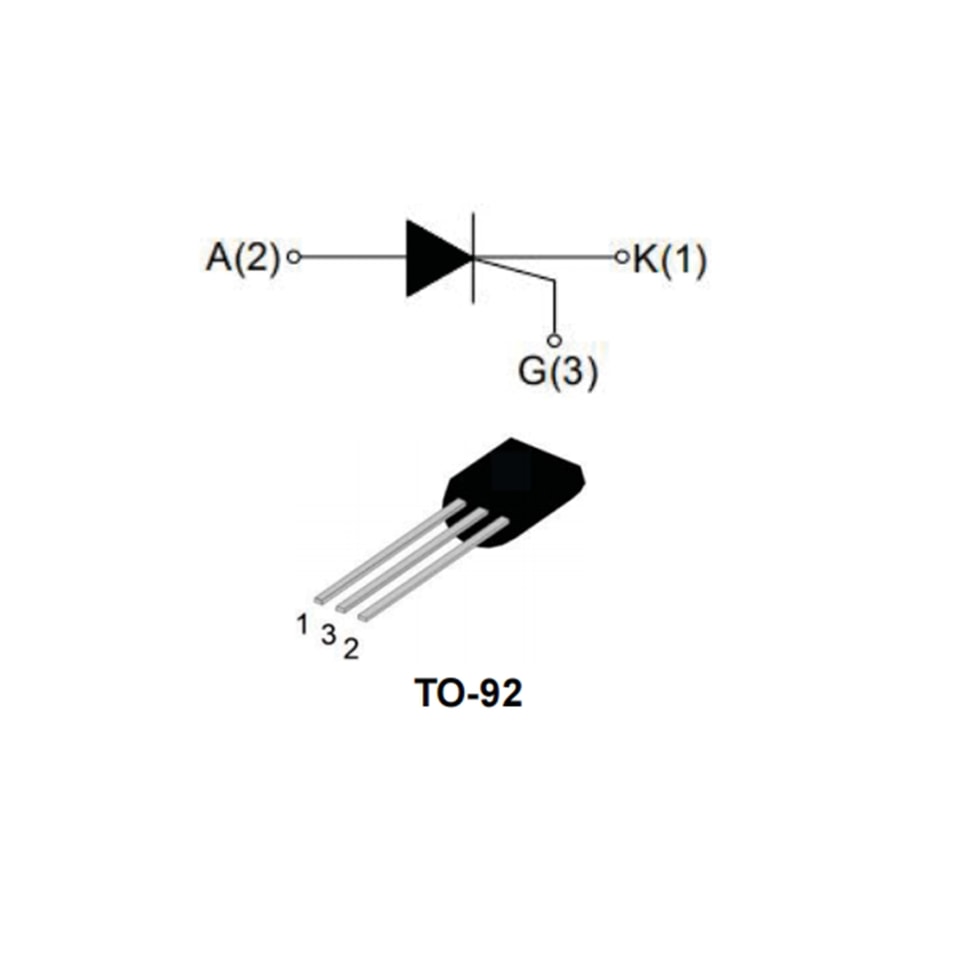

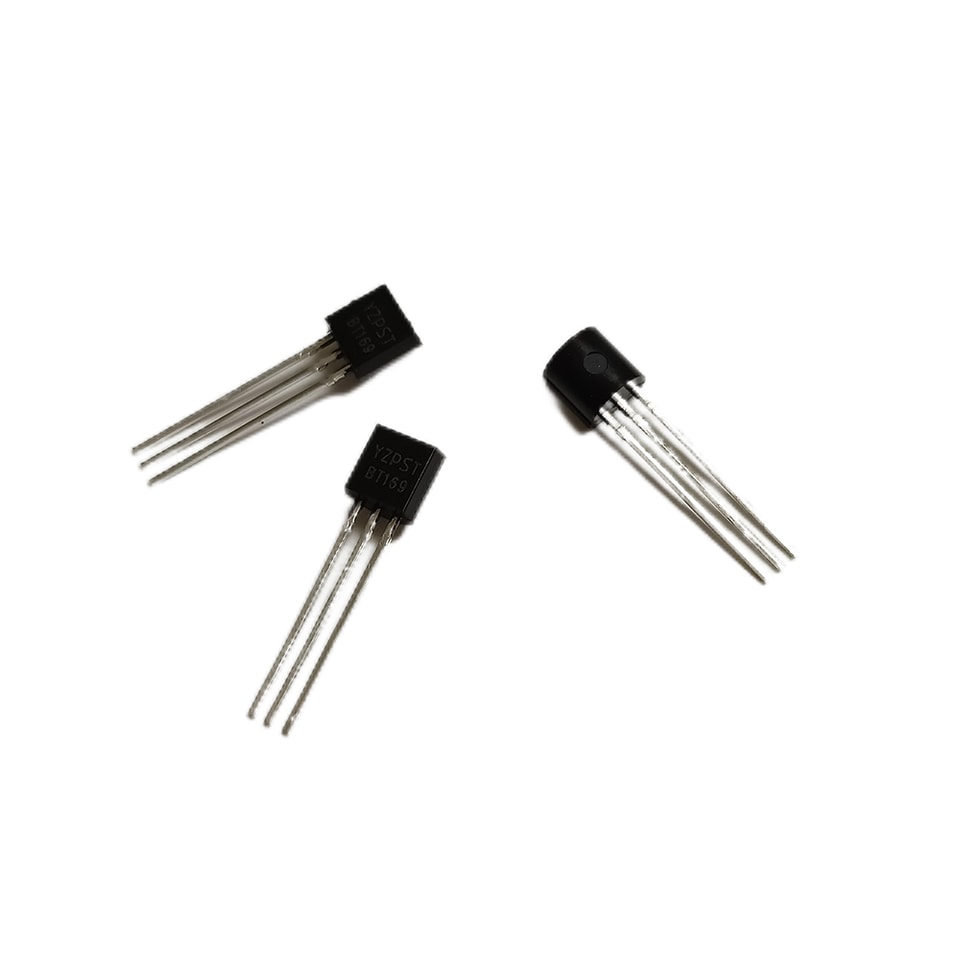

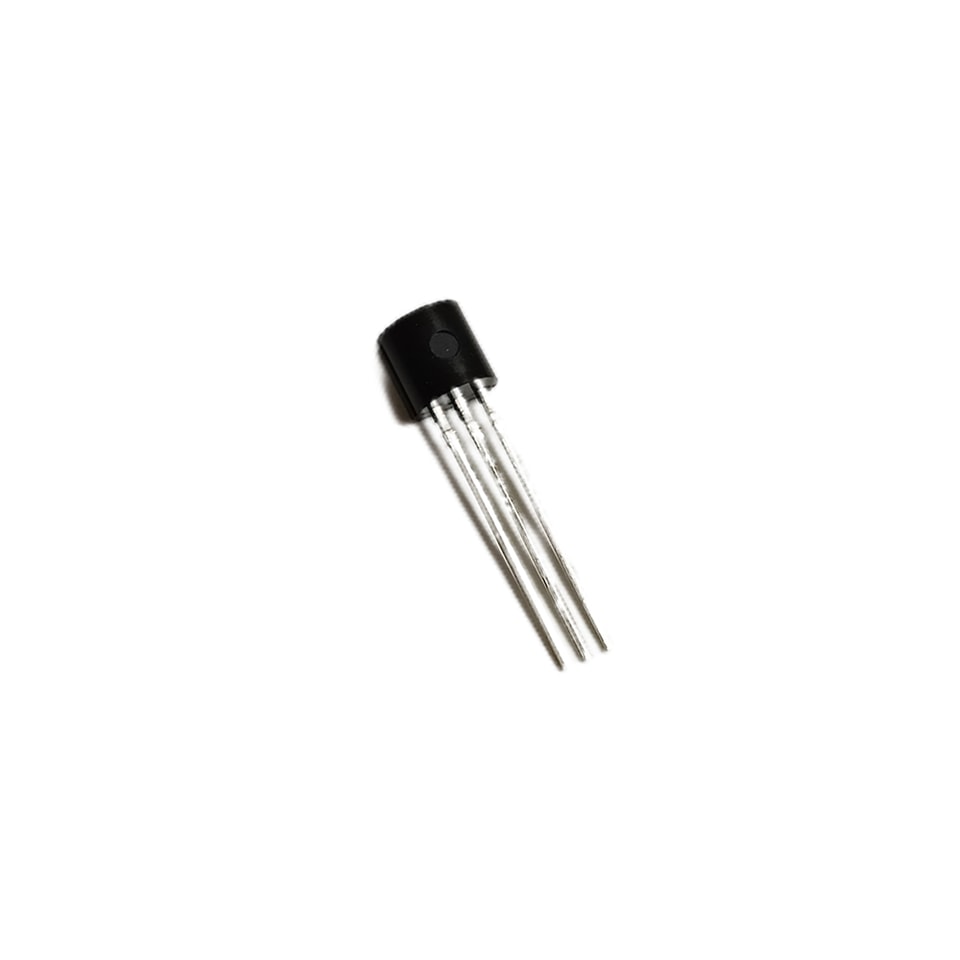

YZPST-BT169 ثايرستور SCR
الوصف:
توفر سلسلة BT169 SCR معدل dv/dt عالٍ
مع مقاومة قوية للتداخل الكهرومغناطيسي.
يوصى بها بشكل خاص للاستخدام في قواطع التيار المتبقي، ومجففات الشعر، وأجهزة الإشعال، إلخ.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
lT(RMS) | 0.8 | A |
VDRM/VRRM | 400/600/800 | V |
VTM | <1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~110 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 400/600/800 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 400/600/800 | V |
تيار الحالة الموصلة الفعّال RMS (Tc=80℃) | lT(RMS) | 0.8 | A |
تيار الذروة غير المتكرر للحالة الموصلة عند الاندفاع (دورة كاملة، F=50Hz) | lTSM | 10 | A |
قيمة l²t للتصهير (tp=10ms) | l2t | 0.5 | A²s |
المعدل الحرج لارتفاع تيار الحالة الموصلة (lG=2xlGT) | dl/dt | 50 | A/μs |
تيار البوابة الأقصى | lGM | 0.2 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 0.1 | واط |
قدرة الذروة للبوابة | PGM | 0.5 | واط |
الخصائص الكهربائية (Tj=25K ما لم يُذكر خلاف ذلك)
| الرمز | القيمة | ||||
| ظروف الاختبار | MlN | النوع | MAX | الوحدة | |
| lGT | - | 20 | 200 | ميكروأمبير | |
| VGT | VD=12V, RL=33Ω | - | 0.5 | 1 | V |
| VD=VDRM Tj=110ك | |||||
| VGD | RL=3.3KΩ | 0.2 | - | - | V |
| lع | lT=50mA | - | - | 2 | mA |
| lL | lG=1.2lGT | - | - | 3 | mA |
| VD=0.66XVDRM Tj=110ك | |||||
| dV/dt | G RGK=1KΩ | 20 | - | - | V/μs |
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | lTM=2A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| lDRM | VDRM= VRRM | Tj=25℃ | 5 | ميكروأمبير | |
| lRRM | RGK=1KΩ | Tj=110℃ | MAX | 100 | ميكروأمبير |

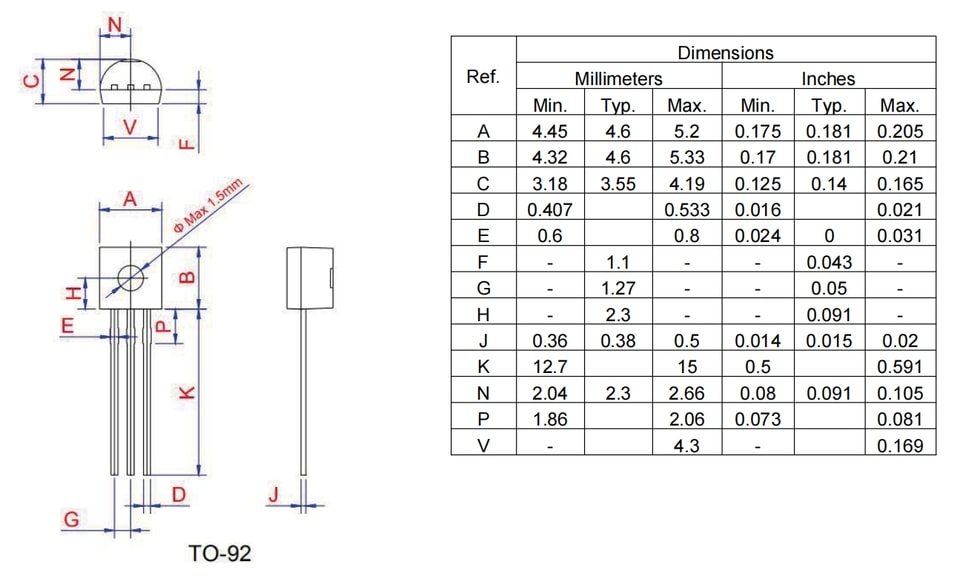

الحزمة البيانات الميكانيكية البيانات
.jpg)
.jpg)
.jpg)
.jpg)
