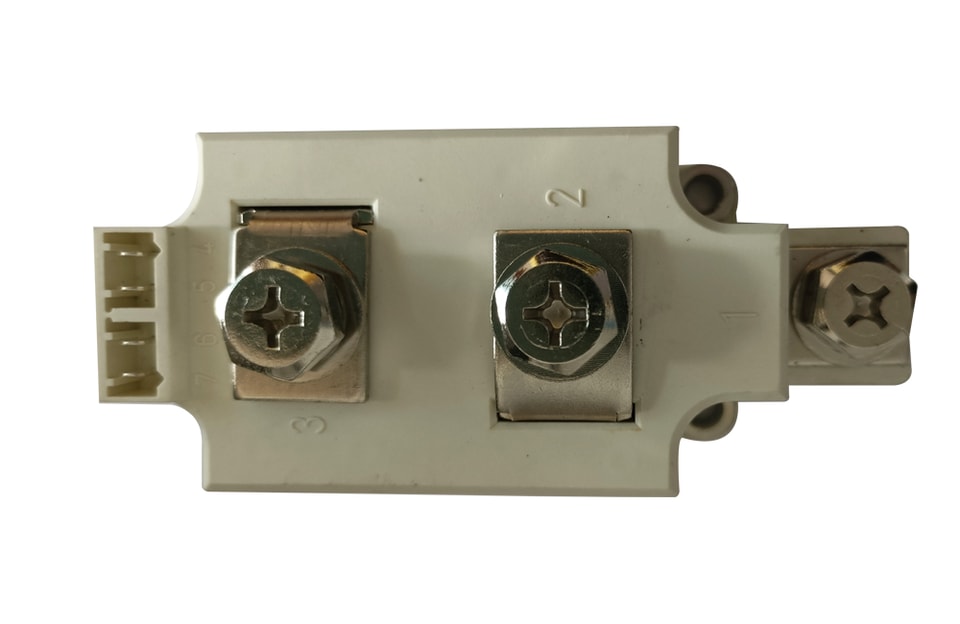

وحدات ثايرستور مزدوجة
النوع: YZPST-TT320N16SOF
الميزات
· انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك نيتريد الألومنيوم
· ملامسات ضغط من معدن نفيس لدرجة اعتمادية عالية
· ثايرستور ببوابة مضخِّمة
التطبيقات النموذجية
· التحكم في محركات التيار المستمر
· التحكم في درجة الحرارة

· تعتيم إضاءة احترافي

الحد الأقصى المطلقة

Sالرمز	كوnوط	Raتينغز	Uالوحدة
IT(AV)M	أحادي الطور ，نصف موجة ，sin 180°التوصيل ;TC=85°C	320	A
ITRMSM	أحادي الطور ，نصف موجة ，sin 180°التوصيل	520	A
ITSM	Tj= Tj MAX	8.2	kA
I2t	Tj= Tj MAX	335	kA2S
VDRM/VRRM	Tj= Tj MAX	1600	V
di/dt	غير-متكرر	100	A/us
Vمخصص للاستخدامo	A.C. 1دقيقة/1S	3000/3600	V
Tj		-40 ~ +130	°C
Tstg		-40 ~ +130	°C
واط	About	410	g

الكهربائية الخصائص

Sالرمز	كوnوط	Raتينغز	Uالوحدة
IDRM /IRRM	عند VDRM ，أحادي الطور ，نصف موجة ，Tj= Tj MAX	60	A
VTM	في-الحالة التيار 750A ，Tj=130°C	1.47	V
VT(TO)	Tj= Tj MAX	0.77	V
T	Tj= Tj MAX	0.58	أوم
Rك1G1		-	أوم
Rك2G2		-	أوم
tgd	Tj=25°C;VD=0.4VDRM ; ITM=ITAV	2	us
tq	dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV	200	us
IGT/VGT	Tj=25°C ，IT=1A ，VD=6V	150 / 2.0	mA/V
VGD	VD=67%VDRM	0.25	V
DV/DT	VD=67%VDRM	1000	V/us
Iع	Tj=25°C	150	A
IL	Tj=25°C	380	A
Rth(j-c)	الحرارية المقاومة الوصلة إلى الحالة; لكل وحدة	0.055	ك/واط
Rth(c-h)	الحرارية المقاومة الحالة إلى المبدد الحراري; لكل وحدة	0.0275	ك/واط
