YZPST-SS044N10AP
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

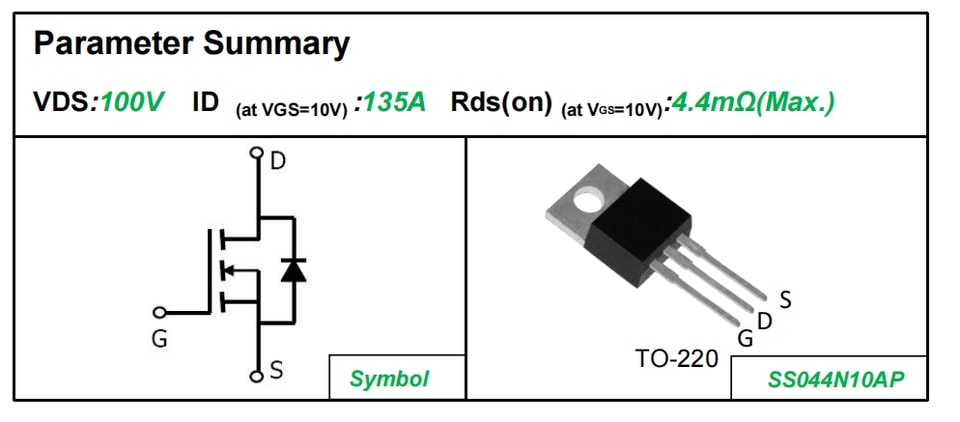

ترانزستور MOSFET قدرة بقناة N، 100 فولت، Super Gate Trench

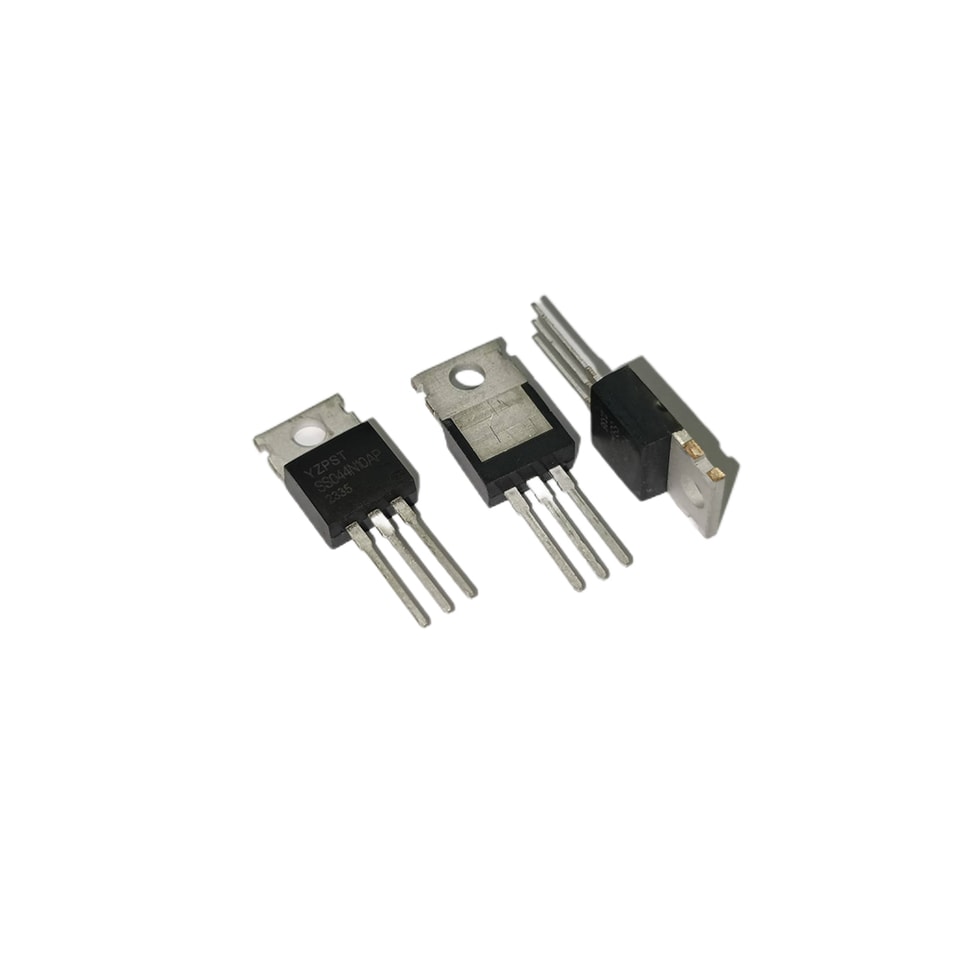

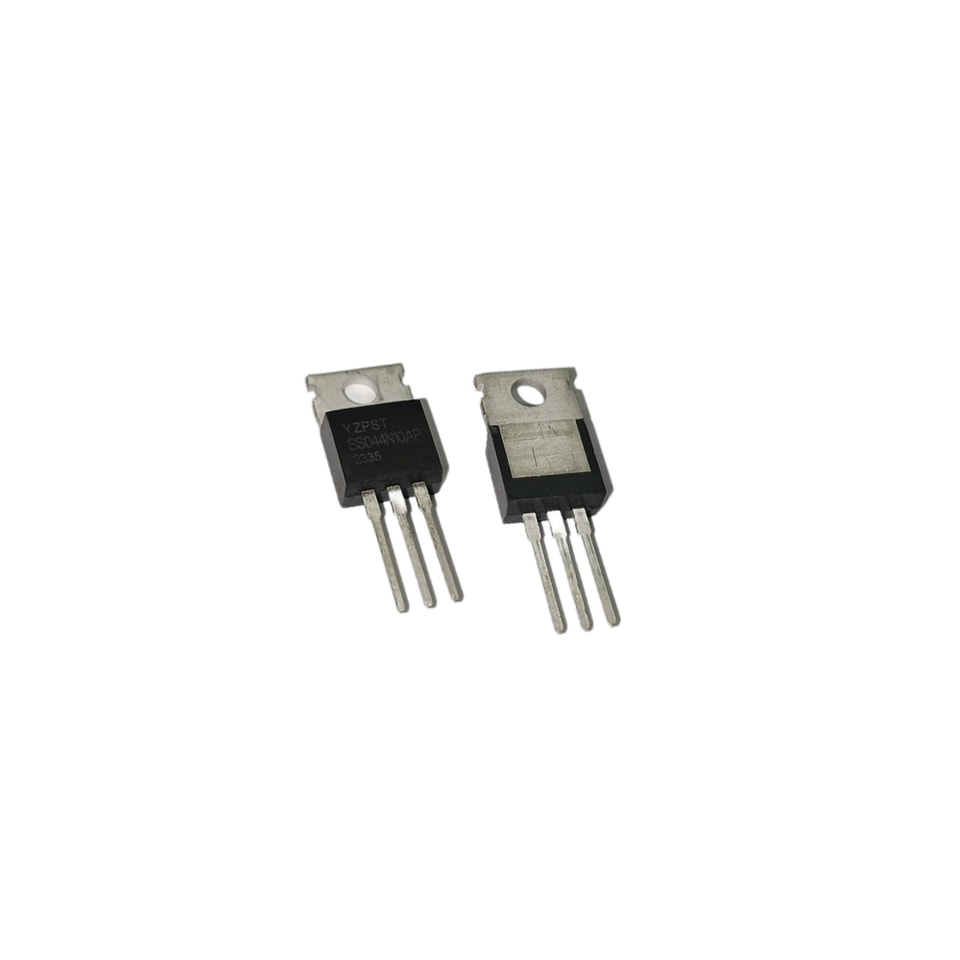

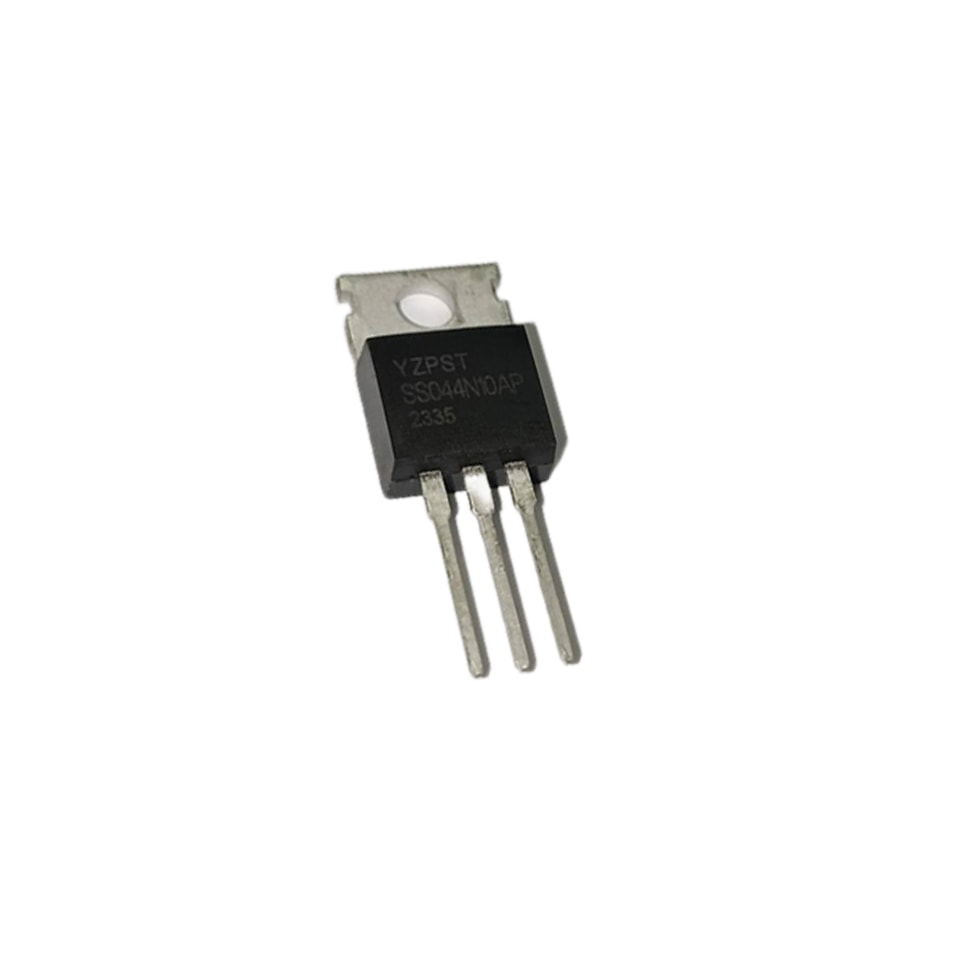

P/N: YZPST-SS044N10AP
الميزات
ترانزستور MOSFET قدرة Super TrenchFET®
مختبَر ضد الانهيار الانهماري 100%
قدرة محسّنة على تحمّل dv/dt
التطبيقات
مفتاح الجانب الأولي
تطبيقات أخرى
مزود طاقة غير منقطع
بيانات الطلب الخاصة بالجهاز الوسم معلومات التعبئةمعلومات التعبئة | |||
الطلب العدد | العبوة | الوسم | التعبئة |
SS044N10AP |
TO-220 | YZPST SS044N10AP |
أنبوب |
مطلق الحد الأقصى القيم الاسميةTج= 25ºC، ما لم يُذكرخلاف ذلك | |||
المعلمة |
الرمز | القيمة |
الوحدة |
TO-220 | |||
جهد المصرف-المصدر (VGS= 0V) | VDSS | 100 | V |
مستمر تيار المصرفار | ID | 135 | A |
نبضي تيار المصرف (ملاحظة 1) | IDM | 520 | A |
جهد البوابة-المصدر | VGSS | ±20 | V |
أحادي انهيار نبضي الطاقة (ملاحظة2) | EAS | 780 | mJ |
تبديد القدرة (Tج= 25ºC) | PD | 208 | واط |
درجة حرارة الوصلة أثناء التشغيل ودرجة حرارة التخزين-55 إلى مدى | TJ, Tstg | -55~+150 | ºC |
تحذير: الإجهادات الأكبر من المذكورة في في «الحدود الحد الأقصى المطلقة» قد تتسبب في ضرر ظاهر إلى الجهاز تلفدائمًا في الجهاز. | |||
الحرارية المقاومة | |||
المعلمة |
الرمز | القيمة |
الوحدة |
TO-220 | |||
الحرارية المقاومة، من الوصلة إلى الغلاف | RthJC | 0.60 | ºC/W |
الحرارية المقاومة، الوصلة إلى الوسط المحيط | RthJA | 62.5 | |
المواصفاتTJ= 25ºC، ما لم يُذكر خلاف ذلك | ||||||
المعلمة |
الرمز |
ظروف الاختبار | القيمة |
الوحدة | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
الساكنة | ||||||
المصرف-المصدر جهد الانهيار | V(BR)DSS | VGS = 0V، ID = 250µA | 100 | -- | -- | V |
جهد بوابة صفري تيار المصرف | IDSS | Vورقة البيانات =100, VGS= 0V, TJ= 25ºC | -- | -- | 1.0 | ميكروأمبير |
بوابة-مصدر تسرب | IGSS | VGS= ±20V | -- | -- | ±100 | nA |
جهد عتبة البوابة-المصدر | VGS(th) | Vورقة البيانات = 250µA | 2.0 | -- | 4.0 | V |
مقاومة التشغيل بين المصرف والمصدر (ملاحظة3) | Rورقة البيانات(on) | VGS= 10V, ID =50A | -- | 3.6 | 4.4 | ملي أوم |
الديناميكية | ||||||
سعة الإدخال | Ciss |
VGS = 0V, Vورقة البيانات = 50V, f = 1.0MHz | -- | 7300 | -- |
بيكوفاراد |
سعة الخرج | Coss | -- | 850 | -- | ||
سعة النقل العكسي | Crss | -- | 25 | -- | ||
إجمالي البوابة شحنة | Qg |
VDD = 50V, ID = 20A, VGS= 10V | -- | 114 | -- |
nC |
شحنة البوابة-المصدر | Qgs | -- | 37 | -- | ||
شحنة البوابة-المصرف | Qgd | -- | 26 | -- | ||
تشغيل زمن التأخير | td(on) |
VDD = 50V, ID =50A,VGS= 10V RG =3.0 أوم | -- | 32 | -- |
ns |
تشغيل زمن الارتفاع | tr | -- | 50 | -- | ||
زمن تأخير الإيقاف | td(إيقاف) | -- | 83 | -- | ||
هبوط الإطفاء الزمن | tf | -- | 30 | -- | ||
المصرف-المصدر الجسم خصائص الثنائيالخصائص الحرارية | ||||||
مستمر الجسم تيار الثنائي | IS |
TC = 25 ºC | -- | -- | 135 |
A |
نبضي ديود تيار أمامي | ISM | -- | -- | 520 | ||
الجسم جهد الثنائي | VSD | TJ= 25ºC، ISD = 50A, فولتGS= 0 فولت | -- | 0.9 | 1.2 | V |
الاستعادة زمن الاسترداد | trr | VGS = 0V,IS = 50A, diF/dt =500A /μs | -- | 75 | -- | ns |
الاستعادة شحنة الاستعادة | Qrr | -- | 160 | -- | nC | |
ملاحظات
- التصنيف المتكرر:محدود بعرض النبضة بواسطة أقصى درجة حرارة للوصلة
- VDD = 50V,RG =25 أوم , بدء التشغيل TJ= 25 ºC
- اختبار النبضة:النبضةالعرض ≤ 300μs, نسبة التشغيل دورة ≤ 1%
