YZPST-600B120E53 FF600R12ME4 2MBI600VN-120-50
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

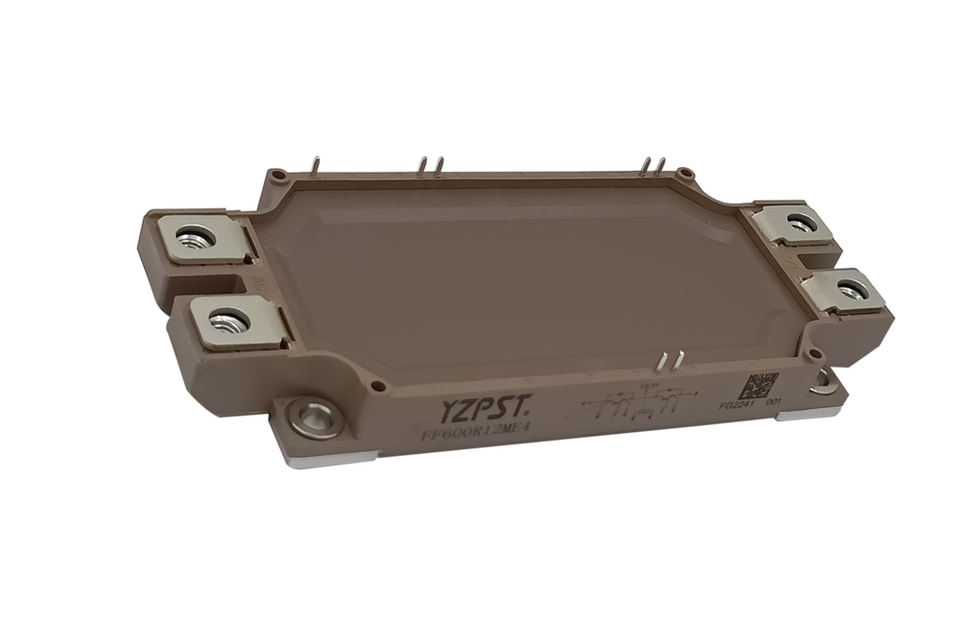

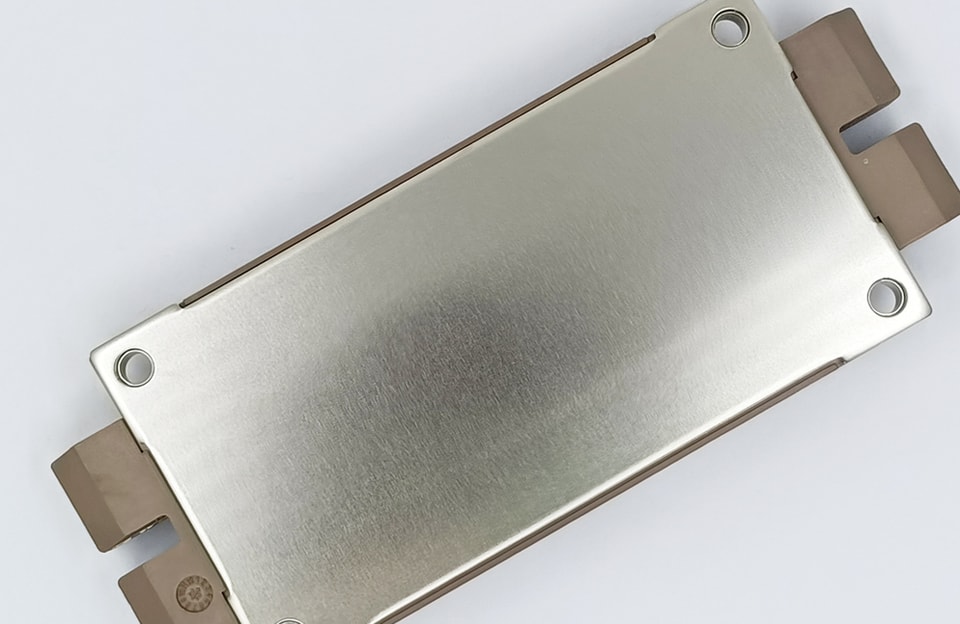

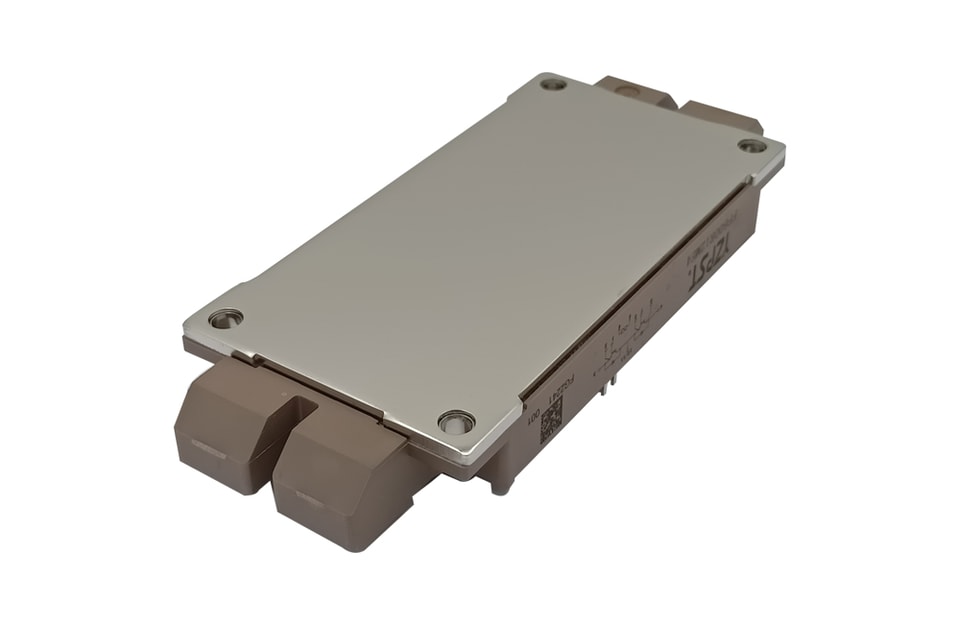

YZPST-600B120E53
وحدة طاقة IGBT
التطبيقاتعاكس لمحرك الدفع
مكبر مؤازر للتيار المتناوب والتيار المستمر
UPS (مزودات الطاقة غير المنقطعة)
الميزات
انخفاض Vce(sat) مع تقنية SPT+
Vce(sat) ذو معامل درجة حرارة موجب
يتضمن FWD مضادًا للتوازي سريع الاستعادة وناعم الاستعادة
قدرة عالية على تحمّل القصر (10us)
بنية وحدة منخفضة الحث
الحدود القصوى المطلقة
المعلمة | الرمز | الظروف | القيمة | الوحدة |
جهد المجمع-الباعث | VCES | VGE=0V, IC=1mA, Tvj=25℃ | 1200 | V |
تيار المجمع المستمر | IC | Tc=100℃ | 600 | A |
تيار المجمّع الأقصى | ICRM | ICRM=2IC | 1200 | A |
جهد البوابة-الباعث | VGES | Tvj=25℃ | ±20 | V |
إجمالي تبديد القدرة (عاكس IGBT) | Pالإجمالي | Tc=25℃ Tvjmax=175℃ | 3750 | واط |
خصائص IGBT
المعلمة |
الرمز |
الظروف |
القيمة |
الوحدة | ||
الحد الأدنى | النوعي | الحد الأقصى |
| |||
جهد عتبة البوابة-الباعث | VGE(th) | VGE=VCE,IC=3mA,Tvj=25℃ | 5.0 | 5.8 | 6.5 | V |
تيار القطع للمجمّع-الباعث |
ICES | VCE=1200V,VGE=0V, Tvj=25℃ |
|
| 1.0 | mA |
VCE=1200V,VGE=0V, Tvj=125℃ |
|
| 5.0 | mA | ||
تيار المجمع-الباعثجهد التشبع |
VCE(sat) | Ic=600A,VGE=15V, Tvj=25℃ |
| 1.70 |
| V |
Ic=600A,VGE=15V, Tvj=125℃ |
| 2.00 |
| V | ||
سعة الإدخال | Cies |
VCE=25V,VGE =0V، f=1MHz, Tvj=25℃ |
| 43.1 |
| nF |
سعة الخرج | Coes |
| 2.25 |
| nF | |
سعة النقل العكسي | Cres |
| 1.95 |
| nF | |
مقاومة البوابة الداخلية | Rgint |
|
| 1.25 |
| أوم |
زمن تأخير التشغيل | td(on) |
IC=600 A VCE= 600VVGE= ±15V RG= 1.2Ω Tvj=25℃ |
| 250 |
| ns |
زمن الارتفاع | tr |
| 88 |
| ns | |
زمن تأخير الإيقاف | td(off) |
| 560 |
| ns | |
زمن الانخفاض | tf |
| 131 |
| ns | |
فقد الطاقة أثناء التشغيل الزمن | Eon |
| 33.1 |
| mJ | |
فقد الطاقة أثناء الإيقاف الزمن | Eإيقاف |
| 57.8 |
| mJ | |
زمن تأخير التشغيل | td(on) |
IC=600 A VCE = 600 VVGE = ±15V RG = 1.2Ω Tvj=125℃ |
| 300 |
| ns |
زمن الارتفاع | tr |
| 102 |
| ns | |
زمن تأخير الإيقاف | td(off) |
| 650 |
| ns | |
زمن الانخفاض | tf |
| 180 |
| ns | |
فقد الطاقة أثناء التشغيل الزمن | Eon |
| 50.2 |
| mJ | |
فقد الطاقة أثناء الإيقاف الزمن | Eإيقاف |
| 87.8 |
| mJ | |
بيانات SC |
Isc | Tp≤10us,VGE=15V,Tvj=150℃,Vcc=600V, VCEM≤1200V |
|
2400 |
|
A |
خصائص الثنائي
المعلمة |
الرمز |
الظروف |
القيمة |
الوحدة | ||
الحد الأدنى | النوعي | الحد الأقصى |
| |||
تيار الثنائي المستمر الأمامي | IF | Tc=100℃ |
| 600 |
| A |
تيار الذروة الأمامي للثنائي | IFRM | IFRM=2IF |
| 1200 |
| A |
جهد أمامي |
VF | IF=600A,Tvj=25℃ |
| 1.65 |
| V |
IF=600A,Tvj=125℃ |
| 1.75 |
| V | ||
الشحنة المسترجعة | Qrr |
IF =600 AVR=600V -diF/dt =6000A/usTvj=25℃ |
| 60.3 |
| uC |
تيار الاستعادة العكسية الأقصى | Irr |
| 415 |
| A | |
زمن الاستعادة العكسية | trr |
| 260 |
| ns | |
طاقة الاستعادة العكسية | Eاسترداد |
| 28.1 |
| mJ | |
الشحنة المسترجعة | Qrr |
IF=600 AVR=600V -diF/dt =6000A/usTvj=125℃ |
| 114 |
| uC |
تيار الاستعادة العكسية الأقصى | Irr |
| 543 |
| A | |
زمن الاستعادة العكسية | trr |
| 380 |
| ns | |
طاقة الاستعادة العكسية | Eاسترداد |
| 51.8 |
| mJ | |
مخطط الدائرة
أبعاد العبوة
