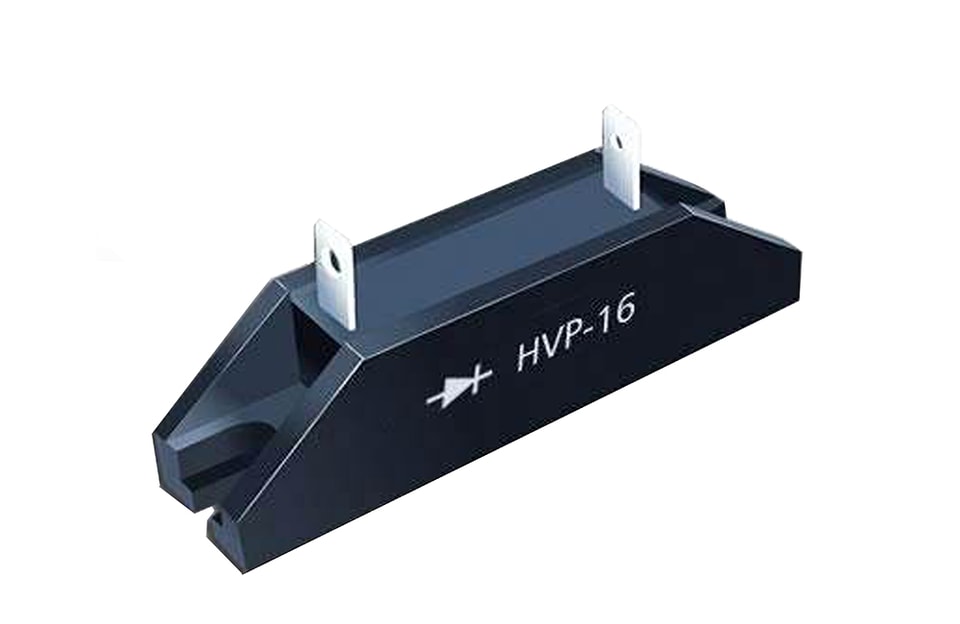

YZPST-HVP12
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الرقم | البند | الرمز | الوحدة | التصنيف | الظروف |
1 | جهد الانعكاس الأقصى المتكرر عند الذروة | VRRM | kV | 16 | |
2 | متوسط تيار التوصيل الأمامي | IF(AV) | mA | 750 | Tamb=60°م موجة جيبية نصفية 50 هرتز القيمة المتوسطة للتقويم |
3 | تيار الاندفاع الأمامي | IFSM | A | 50 | Tamb=25°م موجة جيبية نصفية 50 هرتز، نبضة واحدة |
4 | تيار الاندفاع العكسي | IRSM | μA | 5 | عرض نبضة 1 مللي ثانية، نبضة مثلثية مفردة |
5 | أقصى درجة حرارة للوصلة | Tjmax | °م | 120 | |
6 | درجة حرارة التخزين | Tstg | °م | -40~+120 |
الرقم | البند | الرمز | الوحدة | التصنيف | ظروف الاختبار |
1 | هبوط الجهد الأمامي | VFM | V | 18 | IF(AV)=750 مللي أمبير |
2 | تيار العكس عند درجة الحرارة العادية | IRM1 | μA | 5 | VRM=16kV |
3 | تيار العكس عند درجة الحرارة المرتفعة | IRM2 | μA | 50 | Tamb=100°م VRM=16kV |
4 | جهد الانهيار العكسي | VZ | kV | 16 | IR=750 مللي أمبير |
5 | زمن الاستعادة العكسية | trr | nS | - | IF=IR=200 مللي أمبير، 90% |
(Tamb=25°م، ما لم يُذكر خلاف ذلك
التطبيق
معدات تجفيف ميكروويف صناعية، قدرة تردد عالٍ، قدرة آلة اللحام الحراري بالموجات فوق الصوتية عالية التردد، مقوم قدرة لأجهزة إلكترونية أخرى.
يمكن لـ YZPST توفير قائمة المعادلات التالية لـ ثنائيات الجهد العالي.
ثنائيات الجهد العالي
2CLG 100mA 10KV
2CLG 100mA 20KV
2CLG 100mA 15KV
2CL 500mA 12KV
2CL104 (350mA 12KV)
2CL106 (500mA 12KV)
HV600S10 (600mA 10KV)
HV600S12 (500mA 12KV)
ثنائي الجهد العالي عالي التردد
2CL G 20mA 20KV 80ns
04D، 04Z (10mA 4000V، 80ns)
08D،08X، 08Z (10mA 8000V، 80ns)
PST-12 (10mA 12000V، 80ns)
PST-14 (10mA 12000V، 80ns)
PST-16 (10mA 12000V، 80ns)
HV37-08 (200mA 8KV 80ns)
HV37-08F (200mA 8KV 70ns)
HV37-10 (200mA 10KV 80ns)
HV37-20 (200mA 20KV 80ns)
HV37-20F (200mA 20KV 70ns)
CL03-10F (300mA 10KV 80ns)
FOB (450mA 8KV 40ns)
FOB-12 (450mA 12KV 40ns)
رصّة سيليكون عالية الجهد
(20mA-10A، 30KV-500KV)
لمزيد من المعلومات حول ديود الجهد العالي، يرجى تنزيل ملف PDF أعلاه بعنوان "YZPST HIGH VOLTAGE DIODE IN PLASTIC PACKAGE PST"
