YZPST-130MT160K
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-130MT160K
ميزات المنتج

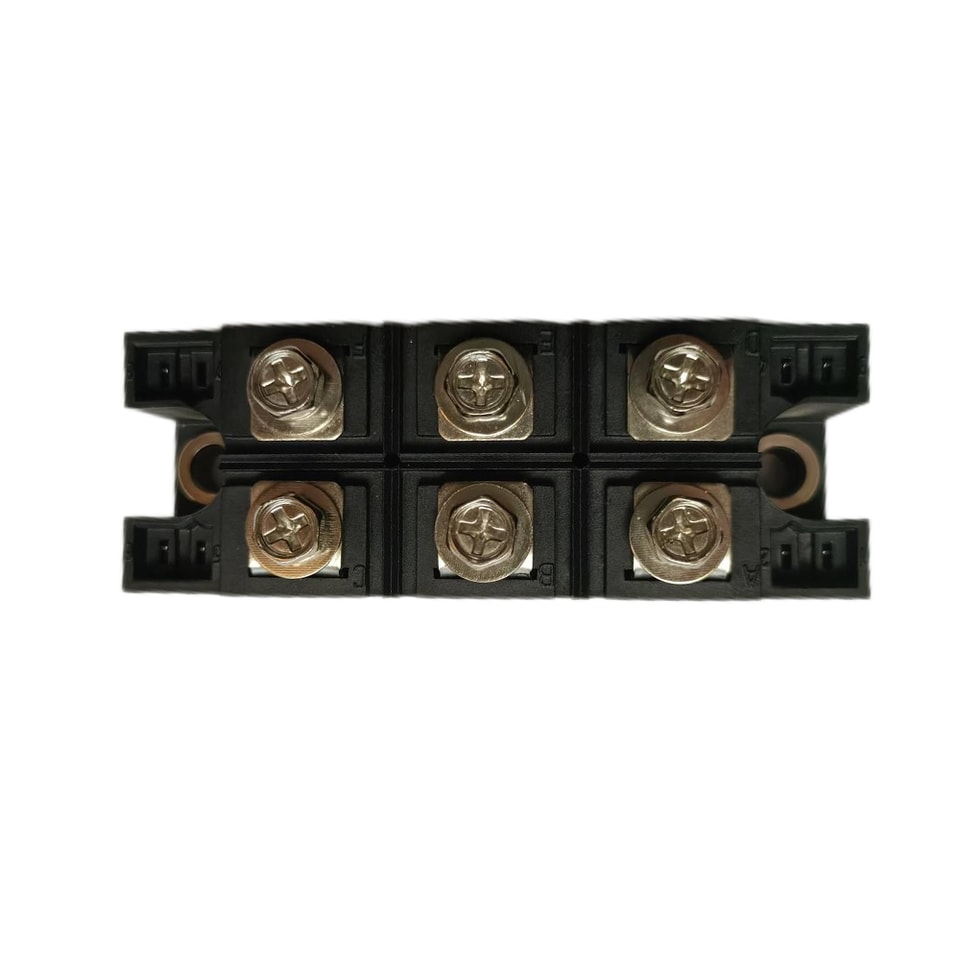

حزمة متوافقة بالكامل مع سلسلة وحدات القدرة القياسية الصناعية INT-A-PAK

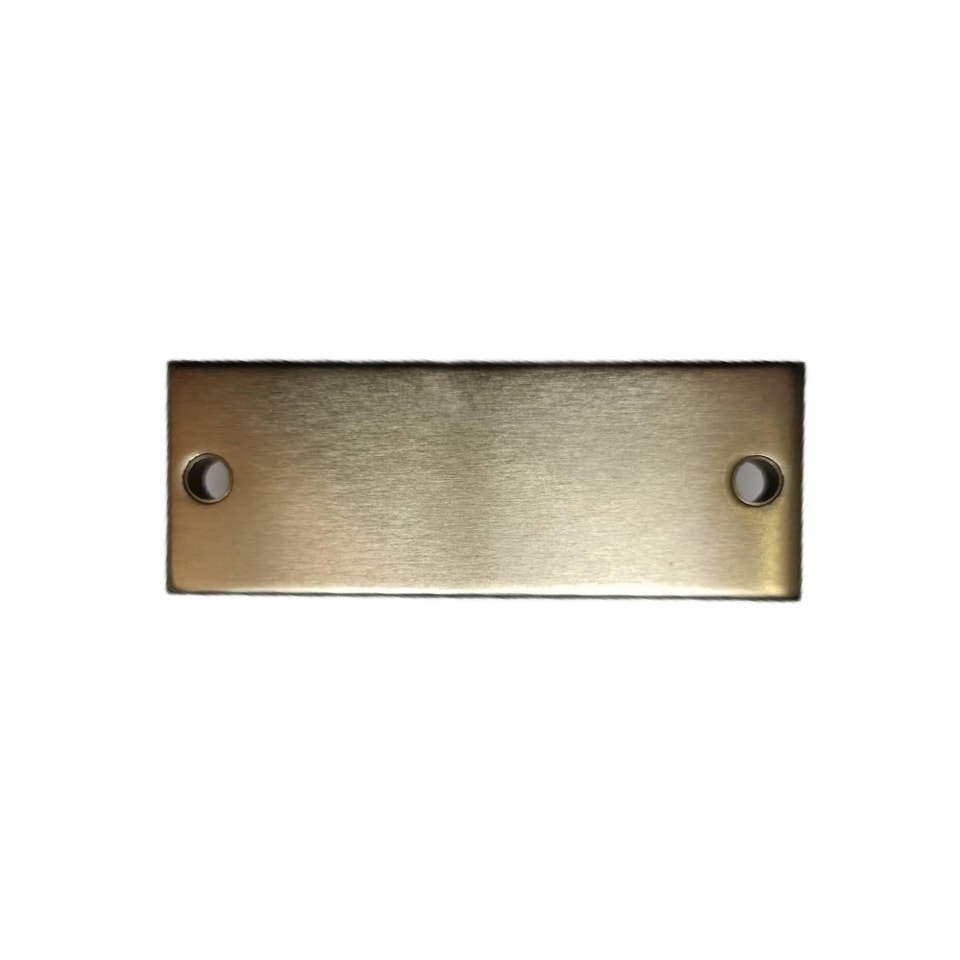

حزمة عالية التوصيل الحراري، وعلبة معزولة كهربائياً
نسبة قدرة إلى حجم ممتازة
مصمم ومعتمد للاستخدام الصناعي
التطبيقات

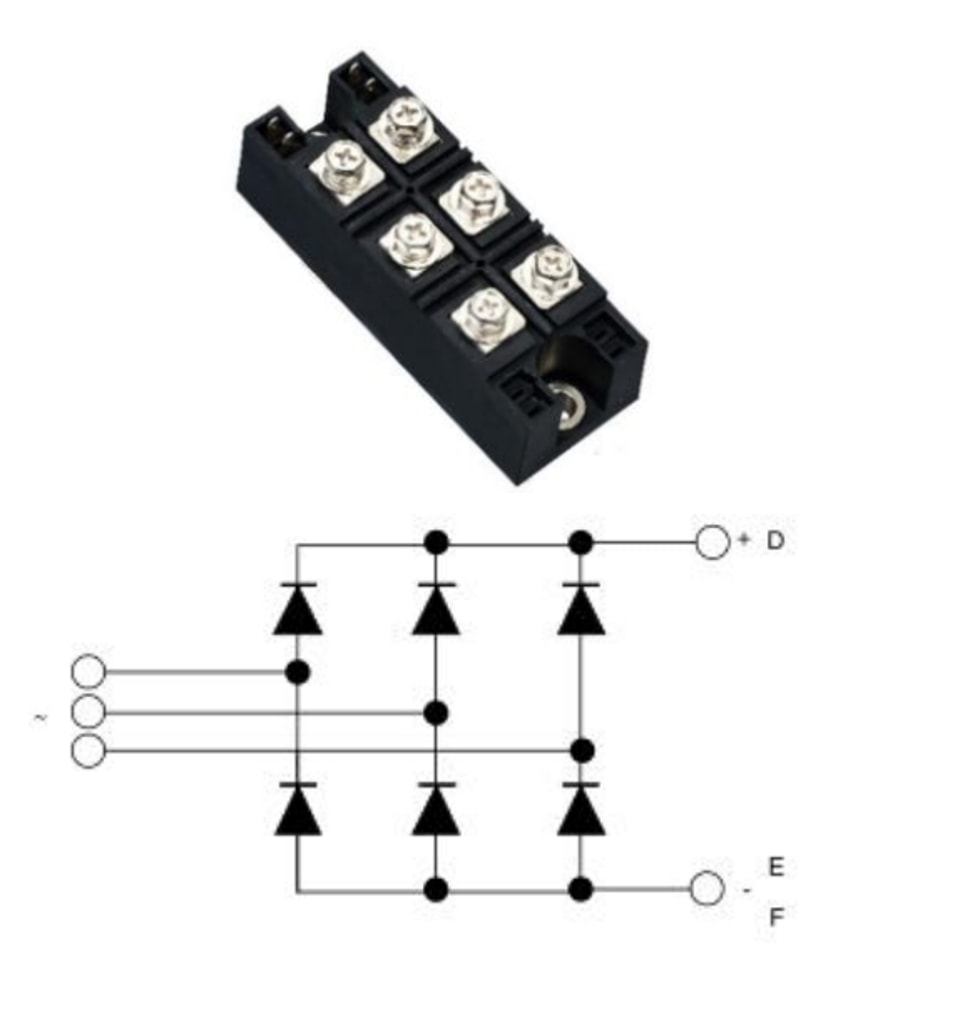

مقوم ثلاثي الطور لمزودات الطاقة
مقوم دخل لمحركات التردد المتغير
مقومات لتغذية مجال محركات التيار المستمر
مقومات شواحن البطاريات
الحد الأقصى المطلق الحد الأقصى القيَم المُصنَّفة TC=25°C ما لم ما لم يُذكر خلاف ذلك
الرمز | المعلمة | ظروف الاختبار | القيم | الوحدة |
VRRM | الحد الأقصى متكرر الجهد العكسي |
| 1600 | V |
VRSM | الحد الأقصى غير متكررe الجهد العكسي |
| 1700 | V |
ID | المتوسط تيار أمامي | TC=85(62)°م | 130(160) | A |
IFSM | غير متكرر نبضة اندفاعية تيار أمامي | 50Hz/60Hz | 1130/1180 | A |
I2t | I2t (لـ (للاستخدام مع الفيوز) | 50Hz/60Hz | 6400/5800 | A2s |
VF(TO)1 | القيمة المنخفضة لـ العتبةالجهد | 16.7%* π*IF(AV) < I < π *IF(AV),TCJ= 150°C |
0.78 |
V |
VF(TO)2 | القيمة العالية لـ جهدالانهيار | I > π*IF(AV),TCJ=150°C | 0.99 | V |
rf1 | القيمة المنخفضة لـ المنحنى الأمامي المقاومة | 16.7%* π*IF(AV) < I < π *IF(AV),TCJ= 150°C |
4.59 |
m أوم |
rf2 | القيمة العالية لـ مقاومة المنحنى الأمامي | I > π*IF(AV),TCJ=150°C | 4.17 | m أوم |
VISO | جهد العزل @AC1s | 50Hz | 3000 | V |
TJ | درجة حرارة الوصلة |
| -40 إلى +150 | °C |
TSTG | درجة حرارة التخزين مدى |
| -40 إلى +150 | °C |

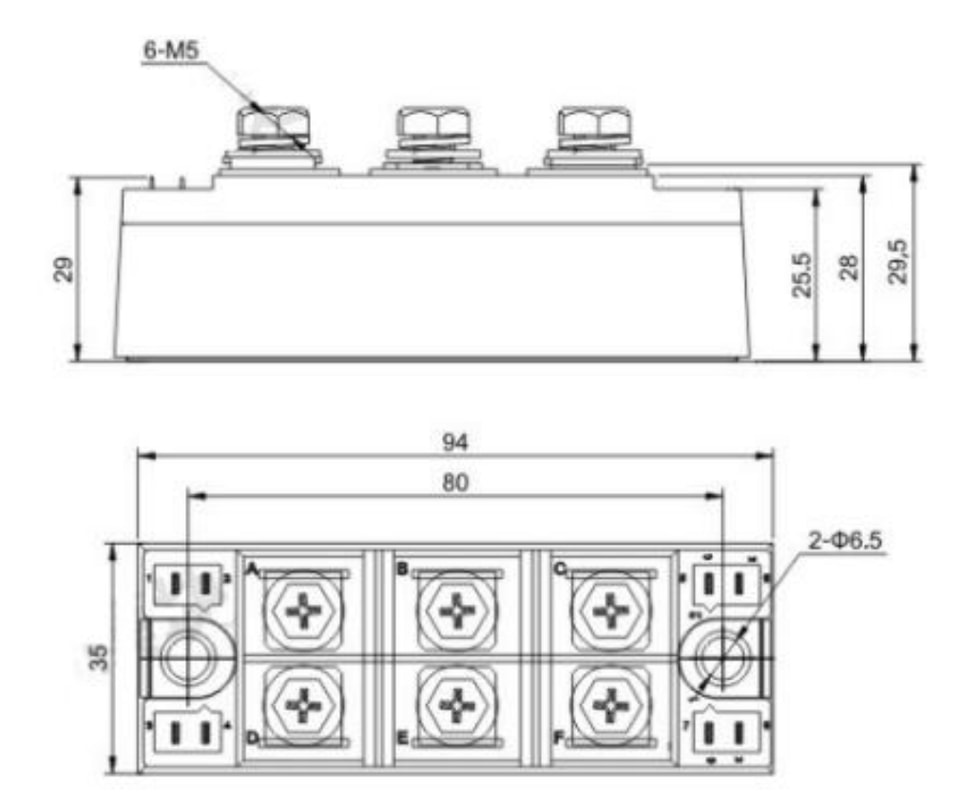

Md | إلى المبدد الحراري (M6) |
| 4~6 | نيوتن·متر |
إلى الأطراف (M5) |
| 3~4 | نيوتن·متر | |
RθJC |
أقصى مقاومة حرارية، من الوصلة إلى العلبة | تشغيل بتيار مستمر لكل مودول | 0.16 |
°C/W |
تشغيل بتيار مستمر لكل الوصلة | 0.93 | |||
120 。مقوم لكل وحدة | 0.18 | |||
120 。مقوم لكل الوصلة | 1.08 | |||
Rθcs | من الغلاف إلى المبدد الحراري | لكل وحدة | 0.03 |
الخصائص الكهربائية （لكل دايود TC=25°C ما لم يُذكر خلاف ذلك）
الرمز | المعلمة | ظروف الاختبار | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
IRRM |
| TC= 150°C |
|
| 10 | mA |
VFM | جهد أمامي هبوط | IF =200A, TJ=25°C |
|
| 1.63 | V |
