YZPST-KPX1000A-1600V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

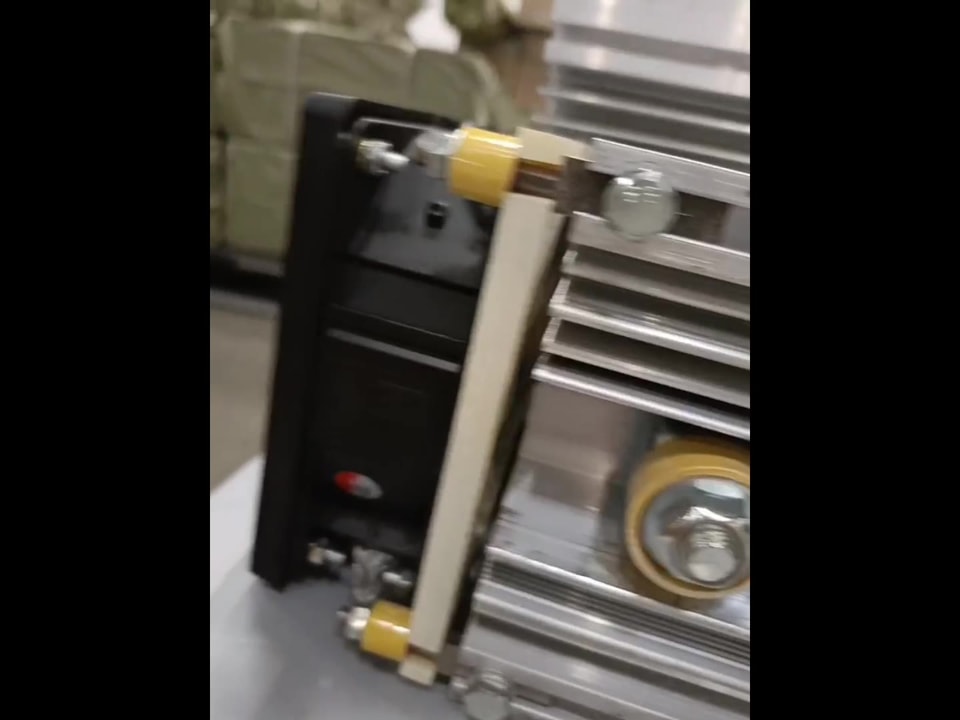

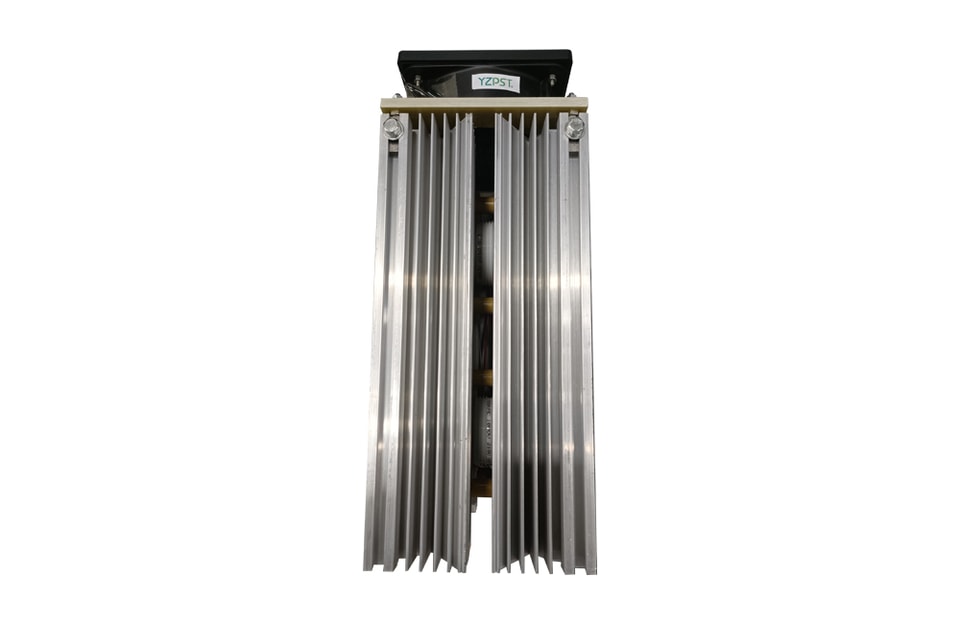

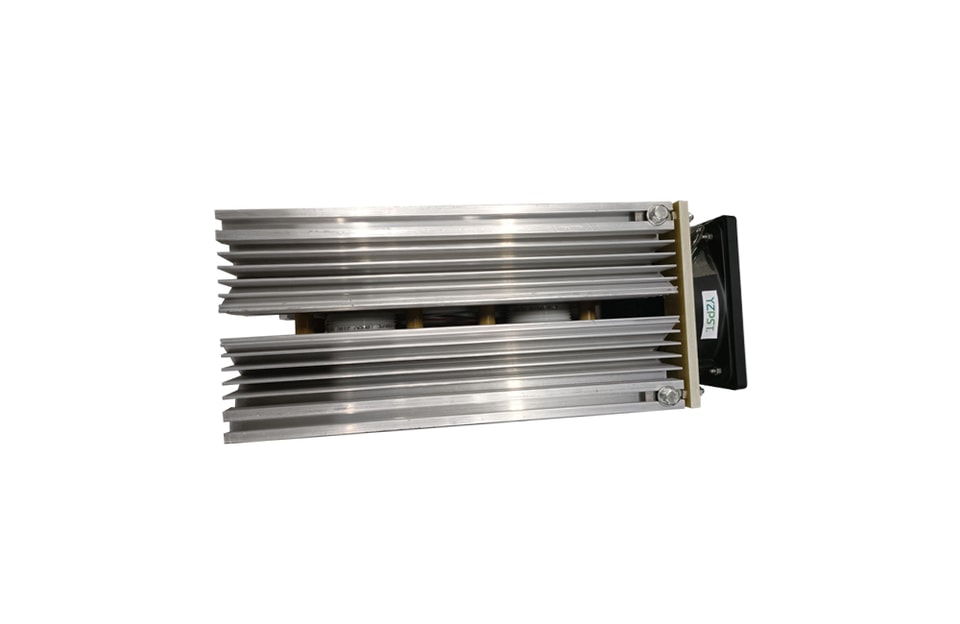

تجميع وحدة SCR متعاكس التوازي - KPX1000A-1600V
الميزات:
تصميم منتشر بالكامل
قدرات عالية على تحمل التيار
قدرات عالية على تحمل تيار الاندفاع
جهود عالية
dv/dt مرتفع
تيار بوابة منخفض، بوابة ديناميكية
ممانعة حرارية منخفضة
حجم مدمج ووزن خفيف
التطبيقات
مشغلات قدرة عالية
التحكم في محركات التيار المستمر
مزودات طاقة عالية الجهد
حجب - حالة الإيقاف
| VRRM(1) | VDRM(1) | VRSM(1) |
| 1600 | 1600 | 1700 |
VRRM = جهد الذروة العكسي المتكرر
VDRM = جهد الذروة في حالة الإيقاف المتكرر
VRSM = جهد الذروة العكسي غير المتكرر (2)
تسرب الذروة العكسي المتكرر وتسرب حالة الإطفاء | IRRM /IDRM | 10mA 100mA (3) |
المعدل الحرج لارتفاع الجهد | dV/dt (4) | 1000V/mثانية |
التوصيل - في حالة التشغيل
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
الحد الأقصى لـالقيمة المتوسطة لتيار حالة التوصيل | IT(AV) |
| 1000 |
| A | موجة جيبية،180oالتوصيل,Tc=95oC |
Rالتوصيل - في حالة التشغيل القيمة الفعالة لتيار حالة التوصيل | Iالقيمة الفعالةM |
| 1570 |
| A | القيمة الاسمية |
أقصى تيار اندفاعي من طور واحد التيار (غير المتكرر) |
ITSM |
| -
30 |
| kA
kA | 8.3 مللي ثانية (60Hz)، موجة جيبية- الشكل، 180oالتوصيل، Tj= 125 oC 10.0 مللي ثانية (50 هرتز)، موجة جيبية- الشكل، 180oالتوصيل، Tj= 125 oC |
I²t | I2t |
| 4500x103 |
| A2s | 10مللي ثانية |
جهد العتبة | VT(T0) |
| 0.928 |
| V |
|
مقاومة الميل | rT |
| 0.189 |
| ملي أوم |
|
تيار التثبيت | IL |
| 2000 |
| mA | VD = 12V; RL= 12 أوم |
تيار الإمساك | Iع |
| 500 |
| mA | VD = 12V; I = 2.5 A |
جهد الذروة في حالة التوصيل | VTM |
| 1.75 |
| V | ITM =3000A(الحد الأقصى); Tj =1 25 oC |
المعدل الحرج لارتفاع التيار (5، 6) | di/dt |
| 200 |
| A/ms | التحويل من VDRM £1000 فولت، غير متكرر |
المعدل الحرج لارتفاع التيار (6) | di/dt |
| - |
| A/ms | التحويل من VDRM £1000 فولت |
التحفيز البوّابي
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
أقصى تبديد قدرة للبوابة | PGM |
| 30 |
| واط |
|
تبديد القدرة المتوسطة للبوابة | PG(AV) |
| 4 |
| واط |
|
تيار البوابة الأقصى | IGM |
| - |
| A |
|
تيار البوابة المطلوب لبدء تشغيل جميع الوحدات | IGT |
| 300 |
| mA | VD = 10V;IT=3A;Tj= +25 oC
|
جهد البوابة المطلوب لبدء تشغيل جميع الوحدات
| VGT |
| 3 |
| V
| VD = 10V;IT=3A;Tj= +25 oC
|
أقصى جهد سالب | VRGM |
| 5 |
| V |
لمزيد من المعلومات حولYZPST-KPX1000A-1600Vيرجى تنزيل ملف PDF أعلاه بعنوان " تجميع وحدة SCR المضادة للتوازي -KPX1000A-1600V "
