YZPST-BTA204X-800E

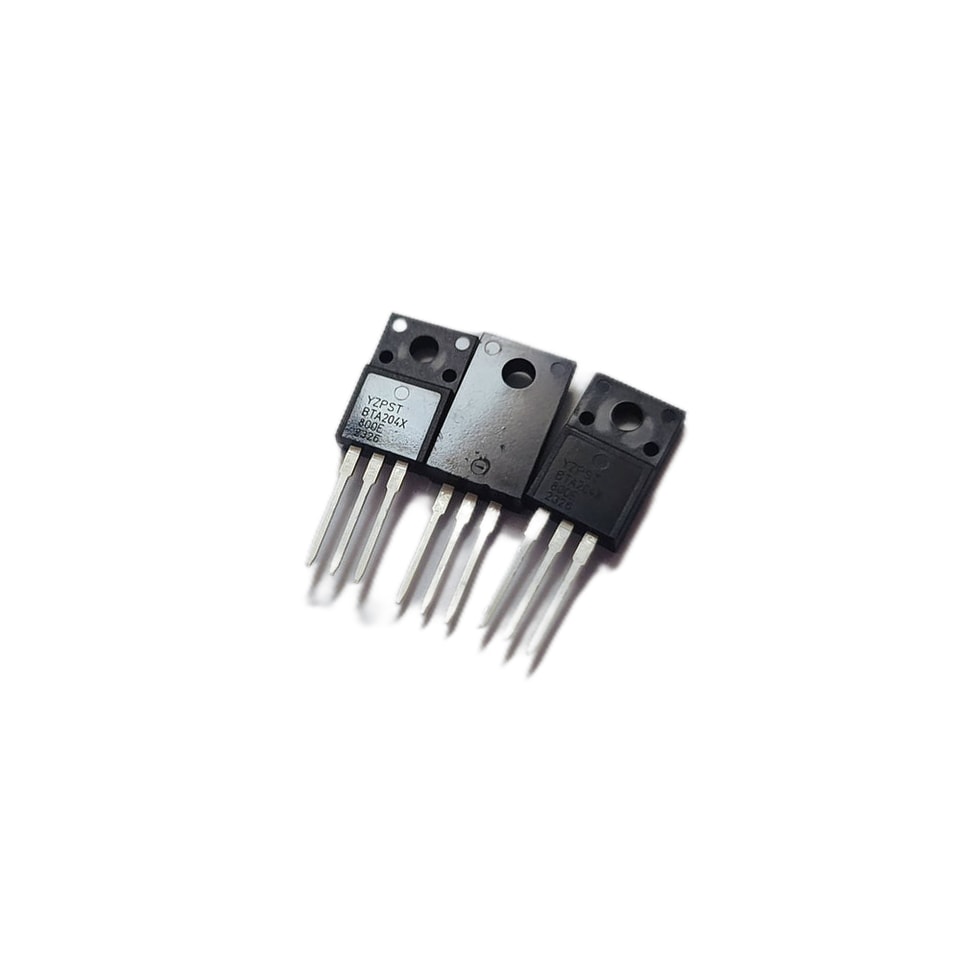

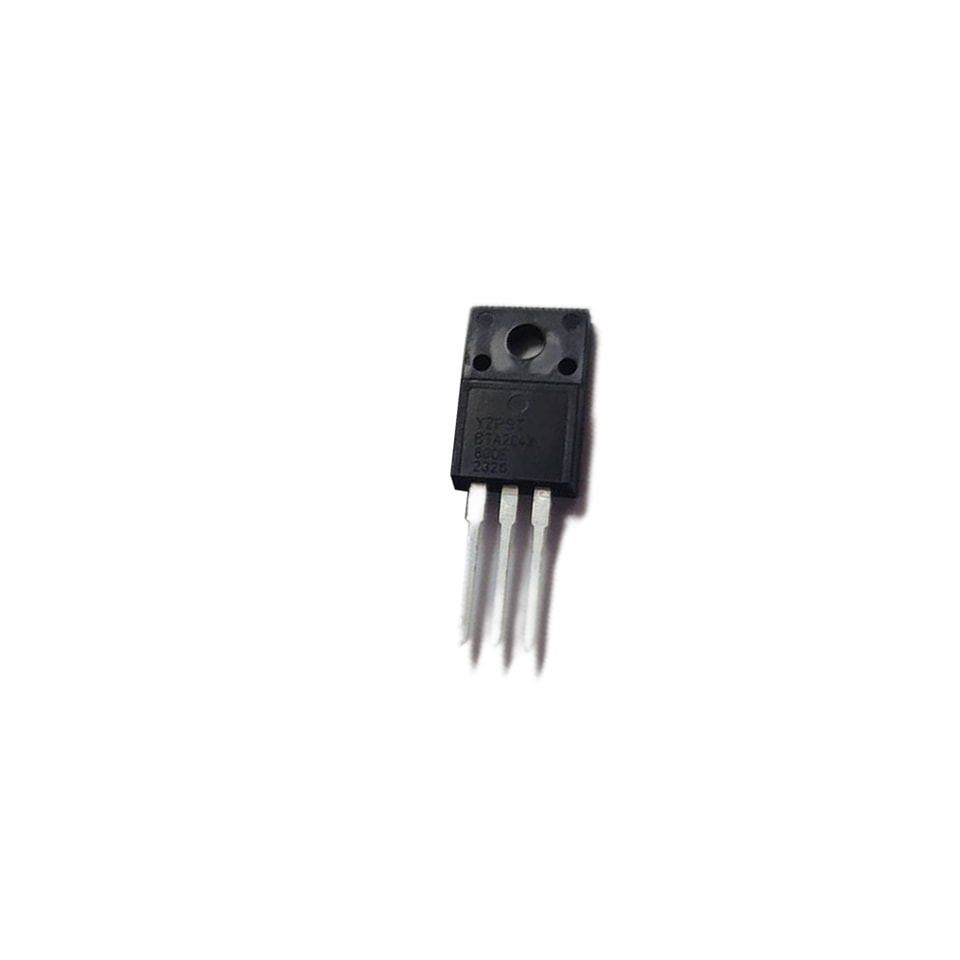

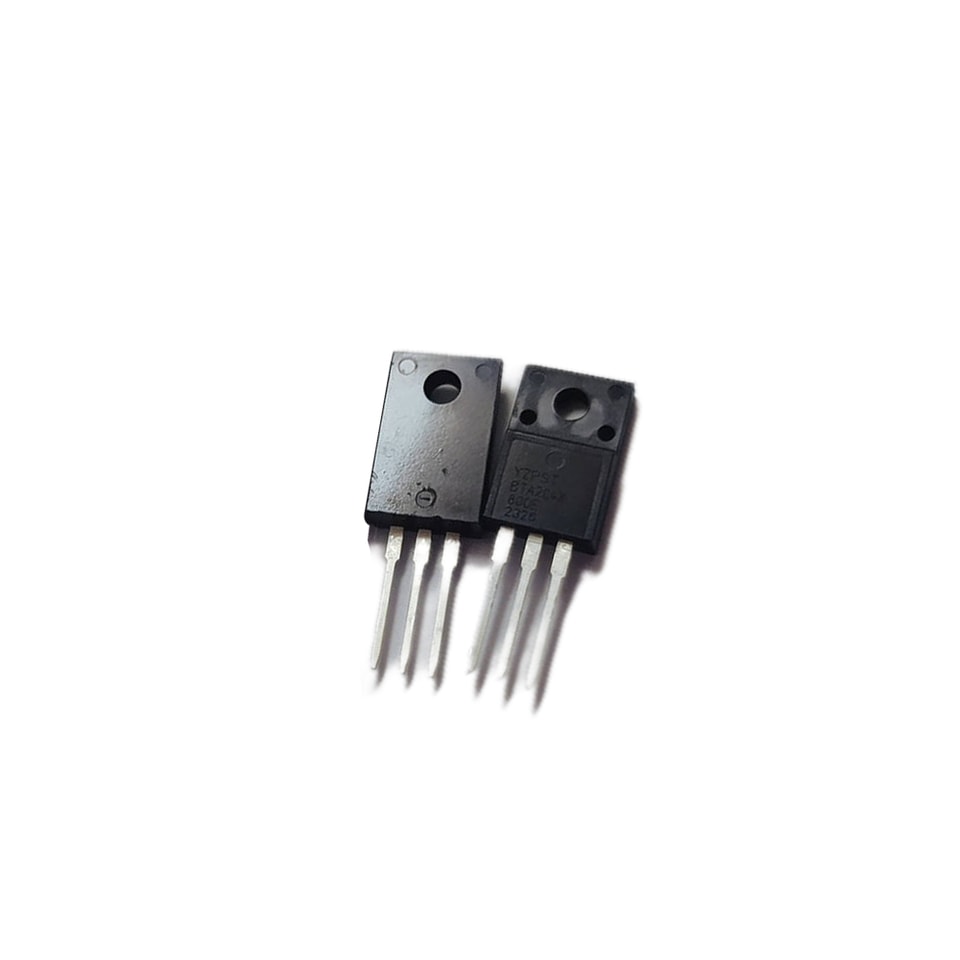

ثايرستور BTA204X-800E في حزمة TO-220F يتميز بأداء جيد عند dv/dt
العبوة
TO-220F
الميزة الرئيسية((Tj=25℃)
الرمز | القيمة | الوحدة |
IT(RMS) | 4 | A |
VDRM / VRRM | ≥800 | V |
ITSM | 25 | A |
التصنيفات المطلقة (الحدود القصوى)
الرمز | المعلمة | القيمة | الوحدة |
IT (RMS) | تيار الحالة الموصلة RMS (موجة جيبية كاملة) | 4 | A |
ITSM | ذروة غير متكررة لتيار الحالة الموصلة التيار (Tj=25℃,tp=20ms) | 25 | A |
I2t | I2t للحماية بالانصهار (tp=10ms) | 3.1 | A2S |
IGM | تيار البوابة الأقصى | 2 | A |
VGM | جهد البوابة الأقصى | 5 | V |
PGM | قدرة البوابة القصوى | 5 | واط |
PG(AV) | قدرة البوابة المتوسطة | 0.5 | واط |
di/dt | معدل ارتفاع تيار الحالة الموصلة التكراري بعد الإشعال (IT=6A,IG=0.2A,dlG/dt=0.2A/us) | 100 | A/μs |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل | -40--+150 -40--+110 | ℃ |
المقاومات الحرارية
الرمز | المعلمة | الشرط | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
Rth j-mb | المقاومة الحرارية، من الوصلة إلى mb | دورة واحدة نصف دورة | —— —— | —— —— | 3.0 3.7 | K/W K/W |
Rth j-a | الحرارية المقاومة، من الوصلة إلى الوسط المحيط | في الهواء الحر | —— | 60 | —— | K/W |
الخصائص الكهربائيةالخصائص الكهربائية(Tj=25℃ ما لم يُذكر خلاف ذلك)
الرمز | الظروف | الحد الأدنى | النوع | الحد الأقصى | الوحدة | |
| BT204- |
|
|
|
| |
| VD=12V IT=0.1A T2+ G+ |
|
|
| ||
| T2+ G- |
| 35 | mA | ||
IGT | T2- G- | —— | 35 | mA | ||
|
| —— | 35 | mA | ||
|
| —— |
|
| ||
IH | VD=12V IGT=0.1A |
| 2 | 12 | mA | |
IL | IG=2×IGT | Ⅰ-Ⅲ |
|
| 6 | mA |
Ⅱ |
|
| 9 | |||
VTM | IT=8A | —— | 1.25 | 1.7 | V | |
IDRM | V DRM=600V |
|
| 10 | ميكروأمبير | |
IRRM | VRRM=600V |
|
| 10 | ميكروأمبير | |
| VD=12V IT=0.1A |
| 0.7 | 1.65 | V | |
VGT | VD=400V IT=0.1A | 0.25 | 0.4 | 1.5 | V | |
| Tj=125℃ |
|
|
|
| |
| VD=VDRM（الحد الأقصى） |
|
|
| mA | |
ID | Tj=125℃ | —— | 0.1 | 0.5 | ||
الخصائص الديناميكية (Tj=25℃ ما لم يُذكر خلاف ذلك)
الرمز | الظروف | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
dVD/dt | VDM=67%VDm（الحد الأقصى） Tj=125℃ | 30 | V/μs | ||
tgt | ITm=12A VD=VDRM（الحد الأقصى） IG=0.1A dlG/dt=5A/ms | 2 | —— | μs |
البيانات الميكانيكية للعبوة
