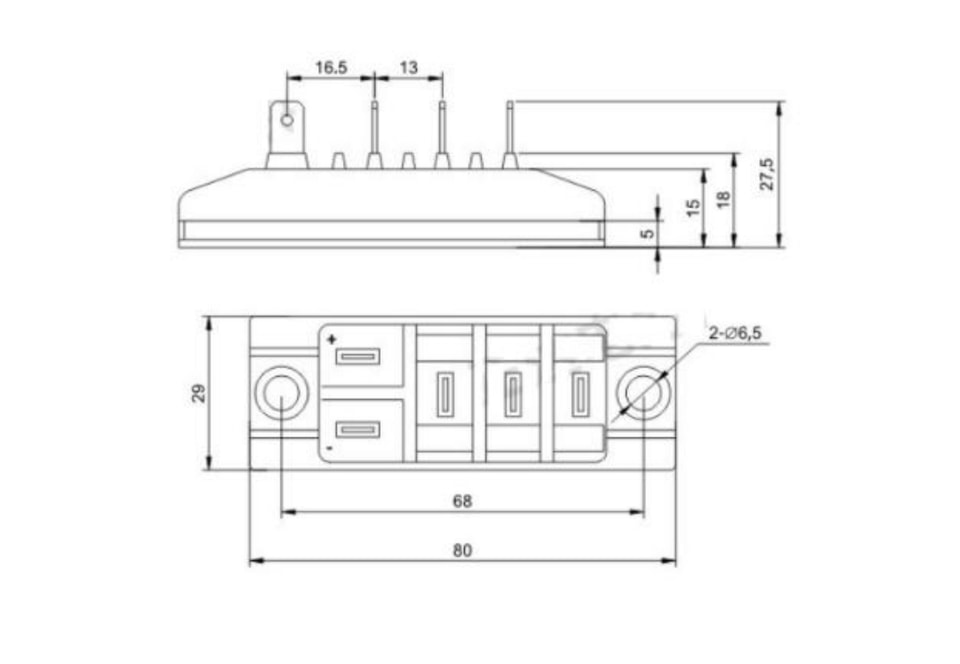

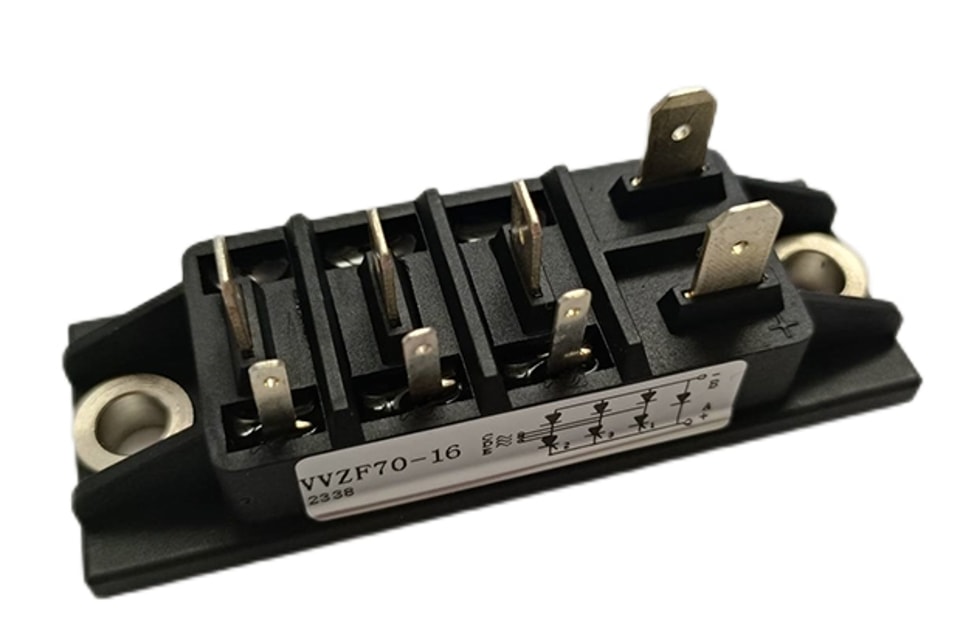

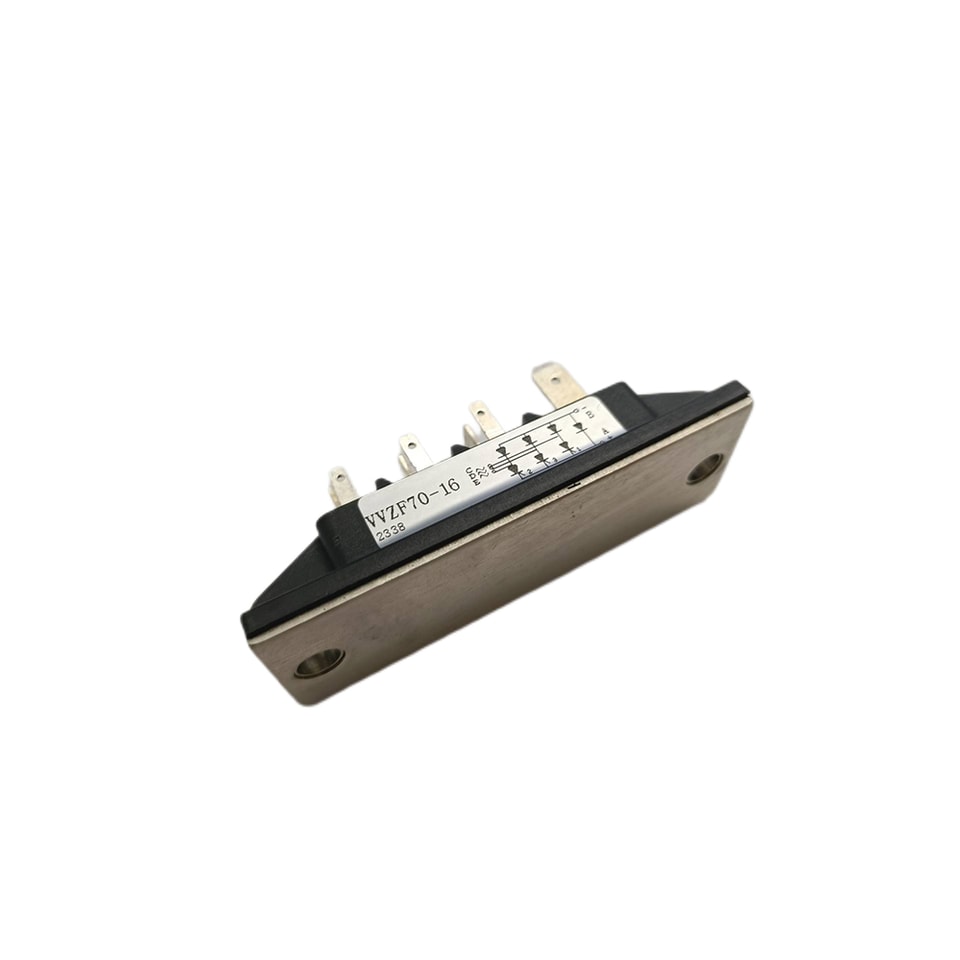

YZPST-VVZF70-16

الرمز

المعلمة

ظروف الاختبار

القيم

الوحدة

Id(AV)

TJ=85°C، الوحدة

70

A

Id(AVM)

وحدة

70

A

IFRMS, ITRMS,

لكل الساق

36

A

VRSM,VDSM,

الحد الأقصى    لا يوجد    متكرر الجهد العكسي

1600

V

VRRM,VDRM,

الحد الأقصى للتكرار  عكسيعكسي الجهد

1600

V

IFSM, ITSM

TJ=45°C, VR =0 V

t = 10 مللي ثانية (50Hz) ,جيبي

550

A

t = 8.3 مللي ثانية (60Hz) ,جيبي

600

TJ = 125°C, VR =0 V

t = 10 مللي ثانية (50Hz) ,جيبي

500

A

t = 8.3 مللي ثانية (60Hz) ,جيبي

550

I2t

TJ=45°C, VR =0 V

t = 10 مللي ثانية (50Hz) ,جيبي

1520

A2s

t = 8.3 مللي ثانية (60Hz) ,جيبي

1520

TJ = 125°C, VR =0 V

t = 10 مللي ثانية (50Hz) ,جيبي

1250

A2s

t = 8.3 مللي ثانية (60Hz) ,جيبي

1250

VT

TJ= 25°C,IT = 80A

max.1.64

V

ID, IR

TJ= 125°C, VD = VDRM,VR = VRRM,

max.5

mA

VRGM

10

V

Vإلى

لأغراض حسابات فقد القدرة فقط

0.85

V

rT

11

m أوم

Iع

TJ= 25°C

VD = 6V

<= 200

mA

IL

TJ= 25°C

IG = 0.45A,diG/dT=0.45A/us,tp= 10us

<= 450

mA

VGT

VD=6 V

TJ= 25°C

<= 1.5

V

TJ= -40°C

<= 1.6

IGT

VD=6 V

TJ= 25°C

<= 100

mA

TJ= -40°C

<= 200

VGD

TJ= 125°C,VD = 2/3VDRM

<= 0.2

V

IGD

<= 5

mA

tgd

TJ= 25°C,VD = 1/2VDRM

IG = 0.45A,diG/dT=0.45A/us

<= 2

us

tq

TJ= 125°C,VD = 2/3VDRM

IT = 20A,diG/dT = -10A/us,tp = 200us V R= 100V,dv/dT = 15V/us

250

us

TJ

درجة حرارة الوصلة

-40 إلى +125

°C

TSTG

درجة حرارة التخزين مدى

-40 إلى +125

°C

Vعزل

تيار متردد 50/60 هرتز，القيمة الفعالة، 1 ثانية/1 دقيقة

3000/2500

V~

Md

عزم التثبيت（M5）

5

نيوتن·متر

RθJC

لكل ثايرستور/ديود؛ تيار مستمر لكل وحدة

0.9

كلفن/واط

0.15

الوزن

50

g
