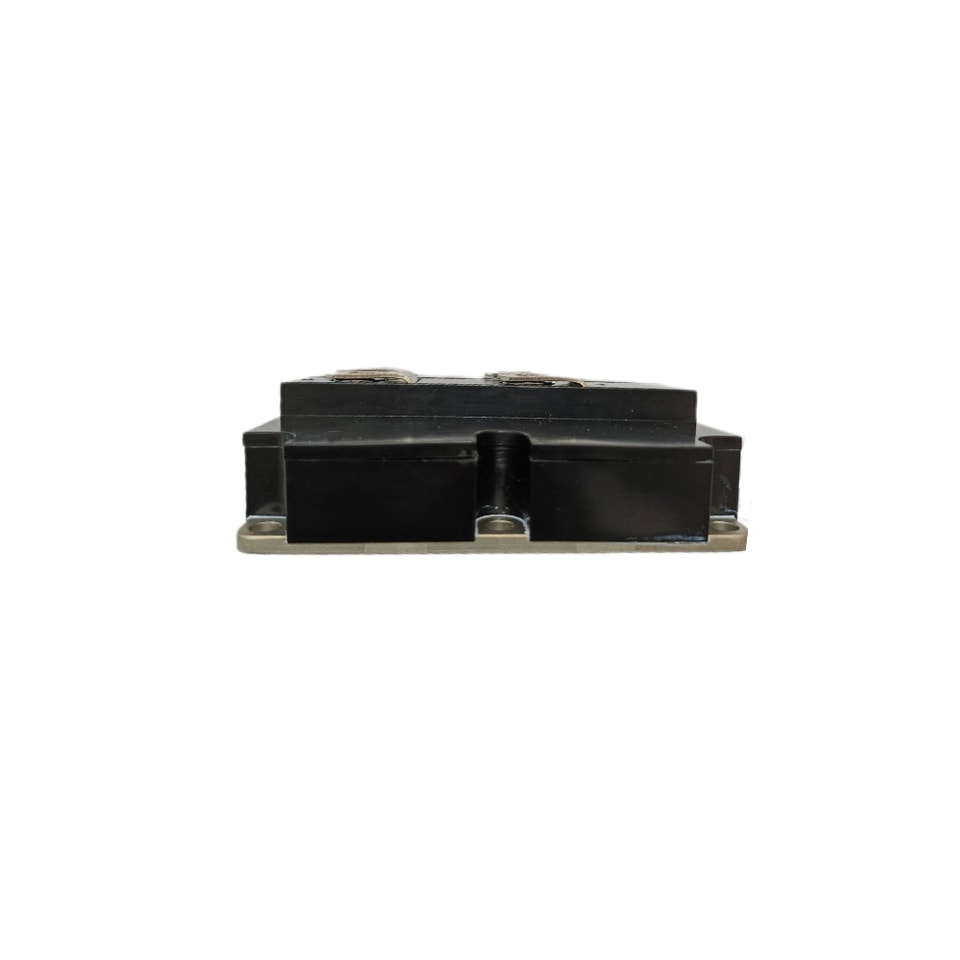

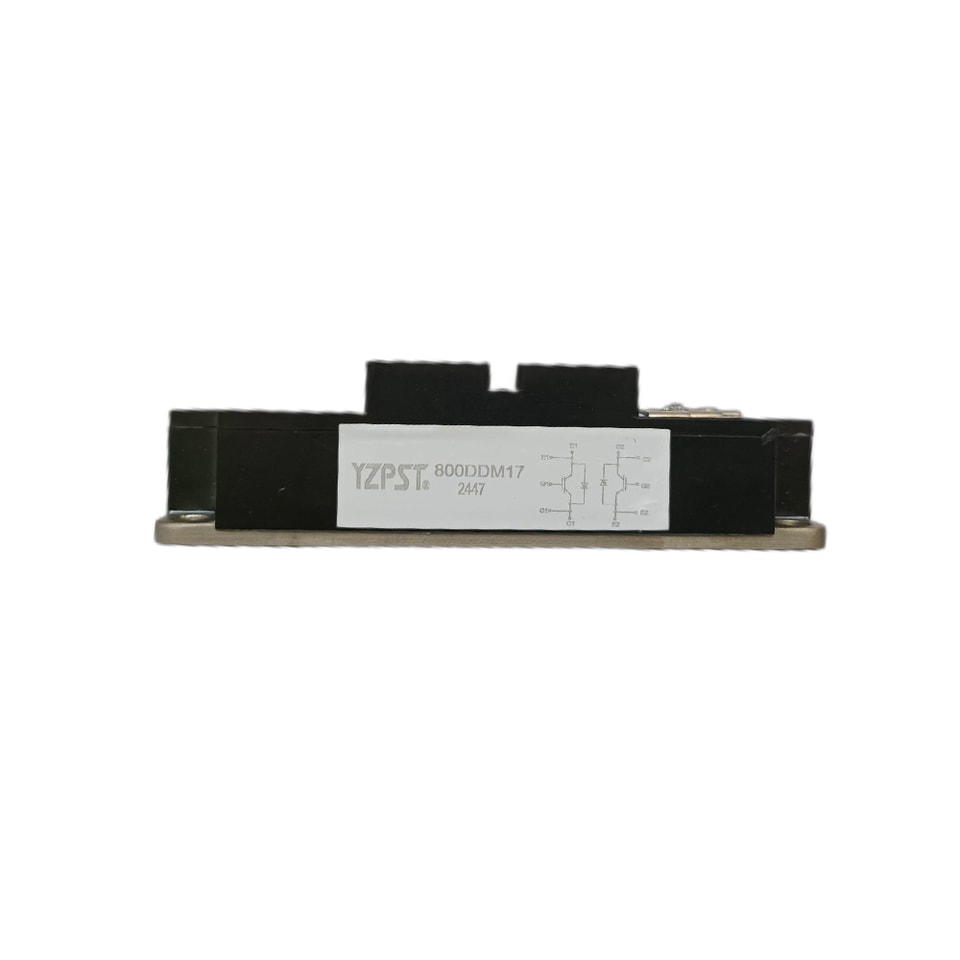

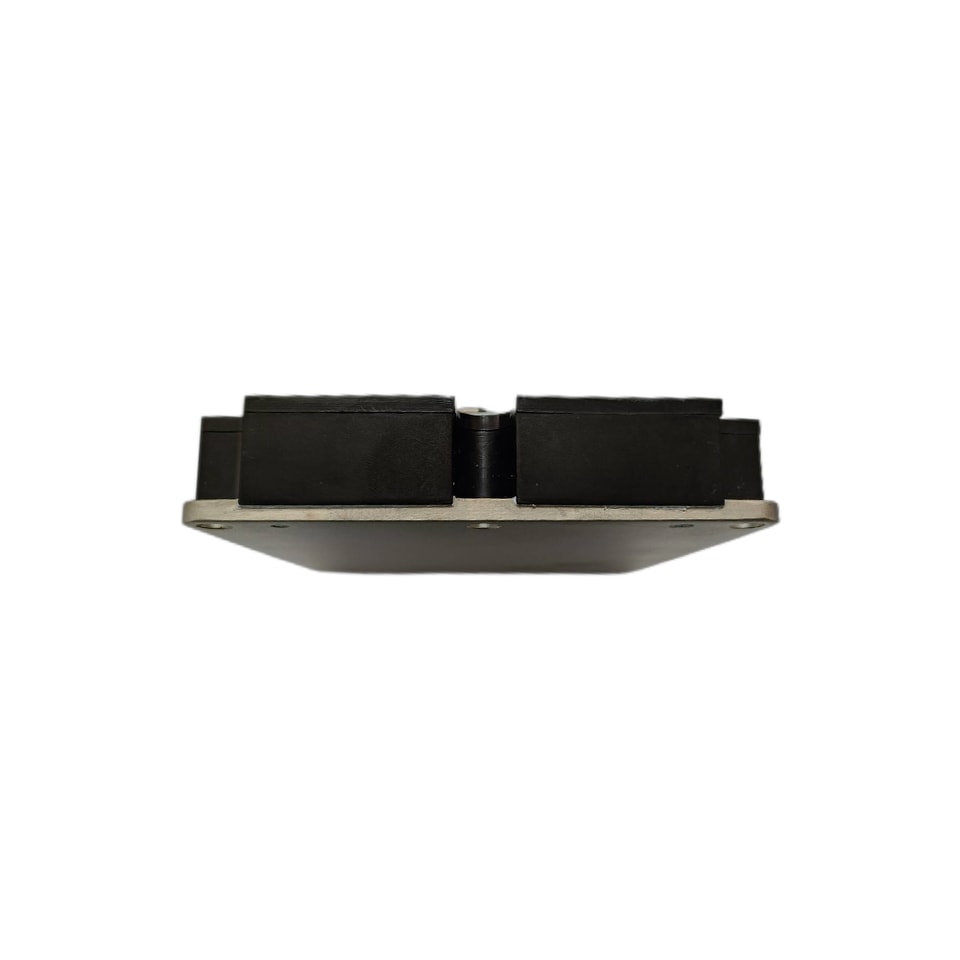

YZPST-800DDM17

وحدة IGBT ثنائية المفتاح

P/N:YZPST-800DDM17

المعلمات الرئيسية

VCES :1700V

VCE(sat)* (typ):2.7V

IC (max):800A

IC(PK) (max):1600V

الميزات

• تحمل قصر دائرة لمدة 10 ميكروثانية
• قدرة عالية على تحمل الدورات الحرارية
• سيليكون غير مخترق بالكامل
• قاعدة AlSiC معزولة مع ركائز من AlN
• تصميم خالٍ من الرصاص

التطبيقات

• محولات عاكس عالية الاعتمادية
• وحدات تحكم المحركات
• محركات الجر

تتضمن مجموعة Powerline من وحدات القدرة العالية تكوينات الجسر النصفي، والمقطّع، والمزدوج، والأحادي، والمفتاح ثنائي الاتجاه، مع تغطية جهود من 1200 فولت إلى 6500 فولت وتيارات تصل إلى 2400 أمبير.

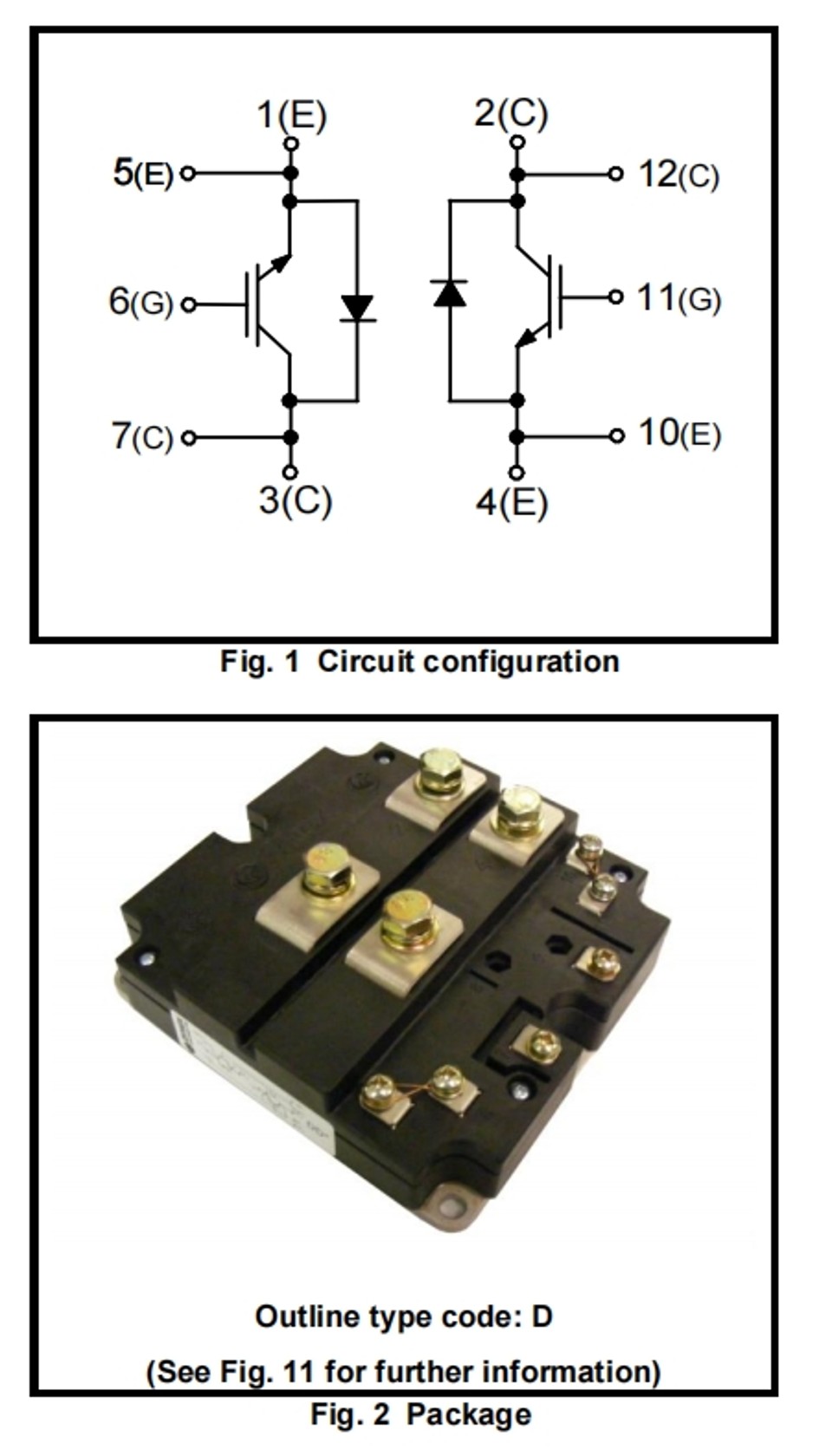

إن 800DDM17 هو وحدة IGBT ثنائية المفتاح بجهد 1700 فولت، من النوع N وبوضع التعزيز، وترانزستور ثنائي القطب ذو بوابة معزولة

القدرة (IGBT).يتميز IGBT بمنطقة تشغيل آمنة واسعة عند الانحياز العكسي (RBSOA) إضافة إلى تحمل قصر الدائرة لمدة 10 ميكروثانية.تم تحسين هذا الجهاز ليكون مناسبًا لمحركات الجر وغيرها من التطبيقات التي تتطلب قدرة عالية على تحمل التدوير الحراري.

تتضمن الوحدة قاعدة معزولة كهربائيًا وبنية منخفضة الحث، مما يتيح لمصممي الدوائر تحسين تخطيطات الدوائر واستخدام مبادد حرارية مؤرضة لزيادة الأمان.

الحدود القصوى المطلقة

قد تؤدي الضغوط التي تتجاوز القيم المدرجة ضمن «الحدود القصوى المطلقة» إلى تلف دائم للجهاز.في الظروف القصوى، وكما هو الحال مع جميع أشباه الموصلات، قد يشمل ذلك تمزقًا خطِرًا محتملًا في الغلاف.يجب دائمًا اتباع احتياطات السلامة المناسبة.قد يؤثر التعرض للحدود القصوى المطلقة على موثوقية الجهاز.

Tcase = 25°C ما لم يُذكر خلاف ذلك

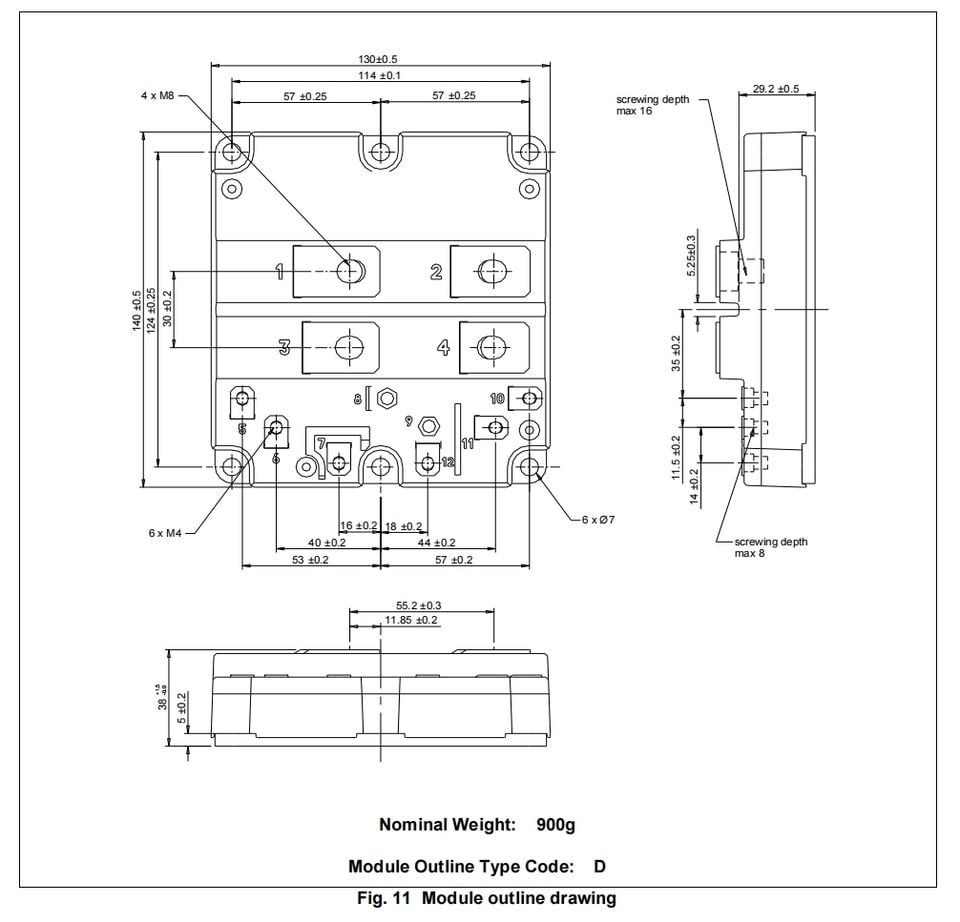

الحزمة التفاصيل

جميع الأبعاد بالملليمتر ما لم يُذكر خلاف ذلك.

لا تقم بالتحجيم.
