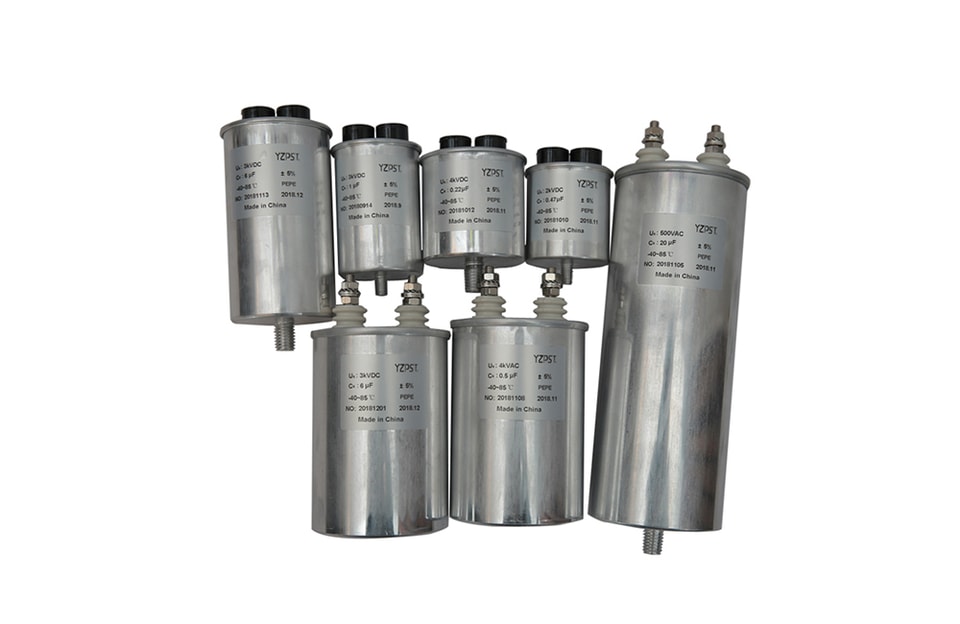

مكثف التخميد والامتصاص

1. استخدام المنتج

يُستخدم هذا المنتج بشكل رئيسي في التبديل والحماية والترشيح وتخزين الطاقة في الأجهزة الكهربائية القدرة القائمة على أشباه الموصلات.

2. خصائص المنتج
2.1 المزايا: يحتوي المكثف على فيلم بولي بروبيلين عالي الجودة ومشبِّع عازل منخفض الحرارة، وخالٍ من PCB. الأقطاب مصنوعة من رقائق ألومنيوم خاصة للإلكترونيات؛ واعتماد بنية لفّ غير حثية. يتحمل تيارات الاندفاع العالية ونبضات الجهد العالي دون فقدان السعة. انخفاض في الفقد، إحكام جيد، تبديد حراري ممتاز، عمر خدمة طويل، مقاومة للانفجار، ودرجة أمان عالية.
2.2 المظهر: هيكل من أكسيد الألومنيوم المصنفر بمظهر جيد. يتميز بملصق PET مقاوم للتآكل، وعدم التقشر، وعدم بهتان اللون، وصغر الحجم، وخفة الوزن، وسهولة التركيب، وغيرها.

3. المعيار المرجعي
3.1 GB/T 17702.1-1999 مكثف القدرة الكهربائية، الجزء 1، المبادئ العامة.
3.2 GB/T 17702.2-1999 مكثف القدرة الكهربائية، الجزء 2، اختبارات عزل المصهر، واختبار التدمير، والخاصية الذاتية للإصلاح، ومتطلبات المتانة.

4. المعلمات الفنية

4.1 المعلمات الرئيسية
4.1 عند التبريد بالهواء الطبيعي: الحد الأقصى لدرجة حرارة هيكل المكثف أثناء التشغيل هو 70℃
4.2 الارتفاع: ≤1000م
4.3 الرطوبة النسبية: ≤95%
4.4 الجهد المقنن: UN=2kVDC
4.5 التردد الأساسي: 50Hz
4.6 السعة المقننة: CN=0.25μF
4.7 تسامح السعة ضمن ±10%
4.8 ظل زاوية الفقد للمكثف tanδ(1kHz)≤0.0005
4.9 مقاومة العزل: RC≥3000S
4.10 جهد اختبار الأطراف: UTTDC=4kVDC، 10S
4.11 الجهد بين الطرف والهيكل: UTTDC=5kVDC، 10S

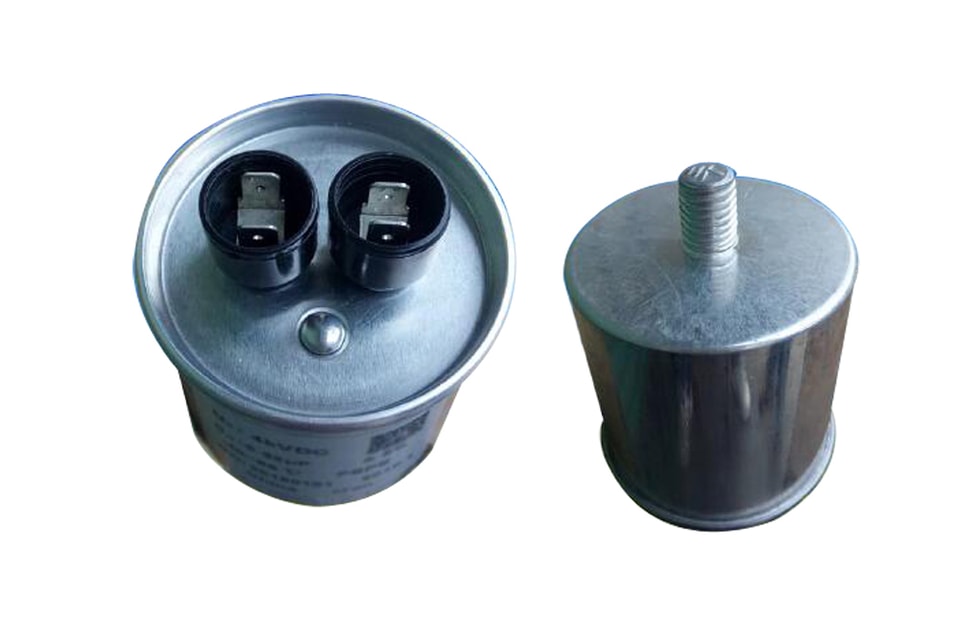

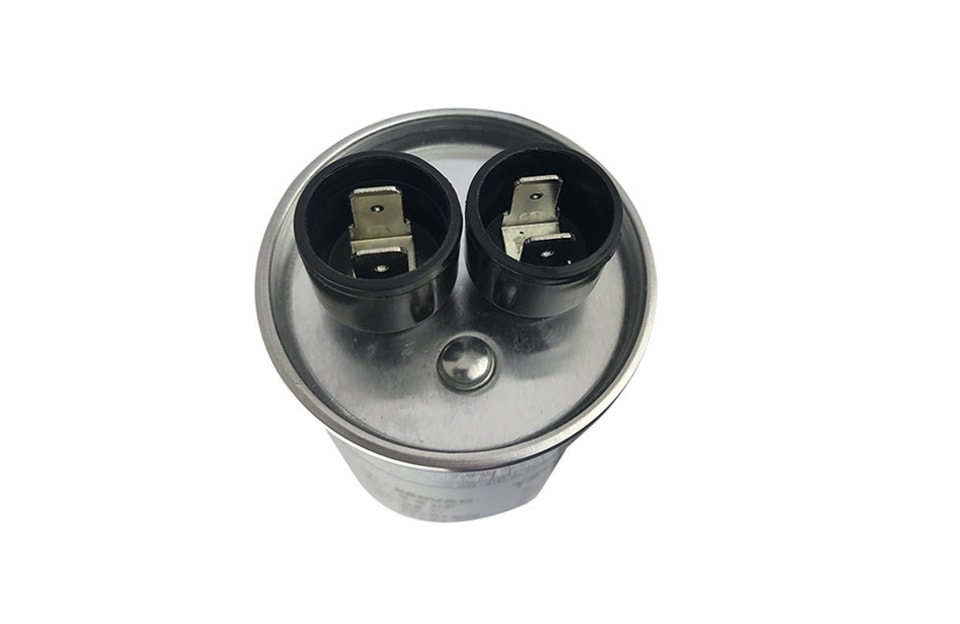

4.12 الهيكل: هيكل أسطواني من الألومنيوم
4.13 اختبار الإحكام: لا يوجد تسرب خلال 4 ساعات تحت درجة الحرارة المقننة 75℃±5℃
4.14 اختبار التفريغ بين الأطراف: 1.1 من الجهد، يتحمل 20 مرة من الشحن والتفريغ المستمر بالتيار المستمر بقطبية معاكسة خلال 10 ثوانٍ، دون انهيار أو فقدان للسعة.

4.2 التحميل الزائد
يمكن تشغيل المكثف وفق الجدول أدناه، حيث يكون الجهد الزائد فوق 1.1Un على أساس عدم حدوث انخفاض واضح في عمر خدمة المكثف.

الجهد الزائد	أطول مدة في اليوم الواحد	ملاحظة
1.1UN	زمن التحميل الزائد 30%	ضبط النظام
1.15UN	30 دقيقة
1.2UN	5 دقائق
1.3UN	1 دقيقة	تبديل النظام
1.5UN	100 مللي ثانية

5. شروط التركيب
5.1 للاستخدام في التركيب الداخلي
5.2 ارتفاع موقع التركيب ≤1000 م
5.3 رطوبة البيئة أقل من 85%
5.4 فئة الحرارة: －40/D
5.5 يجب أن تكون درجة حرارة التشغيل المستمرة للمكثف أقل من 55℃
5.6 يجب ألا يوجد في المحيط بخار أو هواء شديد التآكل للمعادن.
5.7 يجب ألا تكون هناك اهتزازات ميكانيكية قوية، ولا مواد متفجرة أو قابلة للاشتعال
5.8 يجب أن يتجنب التركيب المجالات المغناطيسية العالية

6. أبعاد المنتج (يرجى الرجوع إلى الرسم المرفق في النهاية)

7. الفحص والاختبار قبل التسليم من المصنع
7.1 فحص ما قبل التسليم من المصنع
7.1.1 فحص المظهر الخارجي
7.1.2 فحص السعة
7.1.3 فحص زاوية الفقد (tanδ)
7.1.4 فحص جهد الأطراف
7.1.5 فحص الجهد بين الطرف والغلاف
7.1.6 فحص الإحكام
7.2 فحص الاستلام
7.2.1 قائمة التسليم
7.2.2 تقرير الاختبار
7.2.3 شهادة المطابقة
7.2.4 دليل التركيب
7.2.5 عند استلام العميل للمكثف، يجب فحص المظهر الخارجي، والتحقق من عدم وجود أي تشوه أو تلف في الغلاف، وأن يكون العازل عموديًا على غلاف العزل، والتأكد من صحة الملصق.
7.2.6 إذا توفرت معدات اختبار، يمكن اختبار السعة، ويجب أن تكون ضمن سماحية 3% بما يتوافق مع بطاقة البيانات وتقرير الاختبار.

8. النقل والتخزين
8.1. ملاحظات النقل
8.1.1 يجب نقله مع التعبئة والتغليف بإحكام جيد.
8.1.2 تجنب الصدمات أو الاحتكاك
8.2. ملاحظات التخزين
8.2.1 يُخزن عموديًا، مع عدم وجود مصدر حرارة أو هواء مُسبب للتآكل حوله.
8.2.2 لا يجوز التكديس؛ يجب استخدام فواصل بين المكثفات.

9. التركيب والحماية
9.1.1 يمكن تركيب المكثف عموديًا أو أفقيًا في مكان تكون فيه الحماية لهيكل الألمنيوم جيدة. يجب أن تزيد المسافة بين كل مكثف وآخر عن 50 مم، وأن تكون هناك تهوية جيدة.
9.1.2 تأكد من عدم اهتزاز المكثف وأن تبعد أي مصدر حرارة عنه بمسافة تزيد عن 50 مم.
9.1.3 يجب توفير حماية مناسبة لمجموعة المكثفات، مثل المصهر أو المرحل وما إلى ذلك.
9.1.4 يلزم تفريغ المكثف يدويًا عندما لا يكون موصولًا بالنظام الكهربائي بالكامل.

10. الصيانة
10.1 يُنصح بفحص المظهر الخارجي للمكثف يوميًا، وإذا حدثت أي مشكلة محتملة مثل تسرب الإلكتروليت أو سخونة الموصلات
10.2 سجّل درجة حرارة موقع تركيب المكثف.
10.3 يمكن إجراء الفحص الدوري للمكثف مرة واحدة سنويًا، مع التعديل وفقًا لظروف التشغيل الفعلية.
10.4 افحص سعة المكثف وسجّلها في كل مرة لمقارنتها بالسجل السابق. إذا طرأ تغير ملحوظ، فاستبدله بمكثف بالمواصفات نفسها. كما يجب فحص كل مكثف للتأكد من عدم وجود تسرب أو تلوث، وتنظيفه عند اتساخه.
10.5 افحص جميع الأطراف وتأكد من أنها متصلة بإحكام. عالج أي مشكلة في الوقت المناسب لتجنب الحوادث المحتملة.

11. الاستبدال
11.1 عند فقدان السعة
11.2 تلف الغلاف
11.3 تسرب الإلكتروليت
11.4 بعد أكثر من 10 سنوات من الاستخدام.

12. ضمان الجودة وخدمة المبيعات
انطلاقًا من سياسة الجودة «التصنيع المتقن، والإدارة العلمية، والتحسين المستمر، ورضا العملاء»، وبهدف تعزيز مصداقيتنا عالميًا وتحقيق الهدف الاستراتيجي للشركة، نتعهد لجميع عملائنا المعنيين بما يلي:

12.1 مزيد من التطوير لنظام الجودة وتعزيز إدارة الجودة لضمان مطابقة كل منتج لمعايير IEC والمعايير الوطنية والمعيار الصناعي للطاقة الكهربائية.

12.2 نضمن تقديم خدمة جيدة للعملاء قبل البيع وأثناءه وبعده؛ وإذا ورد أي شكوى تتعلق بالجودة ضمن فترة «الضمانات الثلاثة الوطنية الصينية»، فسيتم الرد عليها خلال 24 ساعة.

12.3 يخضع ذلك لـ«الضمانات الثلاثة الوطنية الصينية». إذا حدثت أي مشكلة في الجودة خلال فترة الضمان البالغة سنة واحدة، فسنلتزم بدقة بالالتزامات التعاقدية. وإذا تجاوزت مدة الضمان سنة واحدة، يمكن للعميل إحضار بطاقة الضمان لإجراء الإصلاح. لا يشمل الضمان أي أضرار في التركيب أو التشغيل أو الصيانة ناتجة عن عامل بشري.
