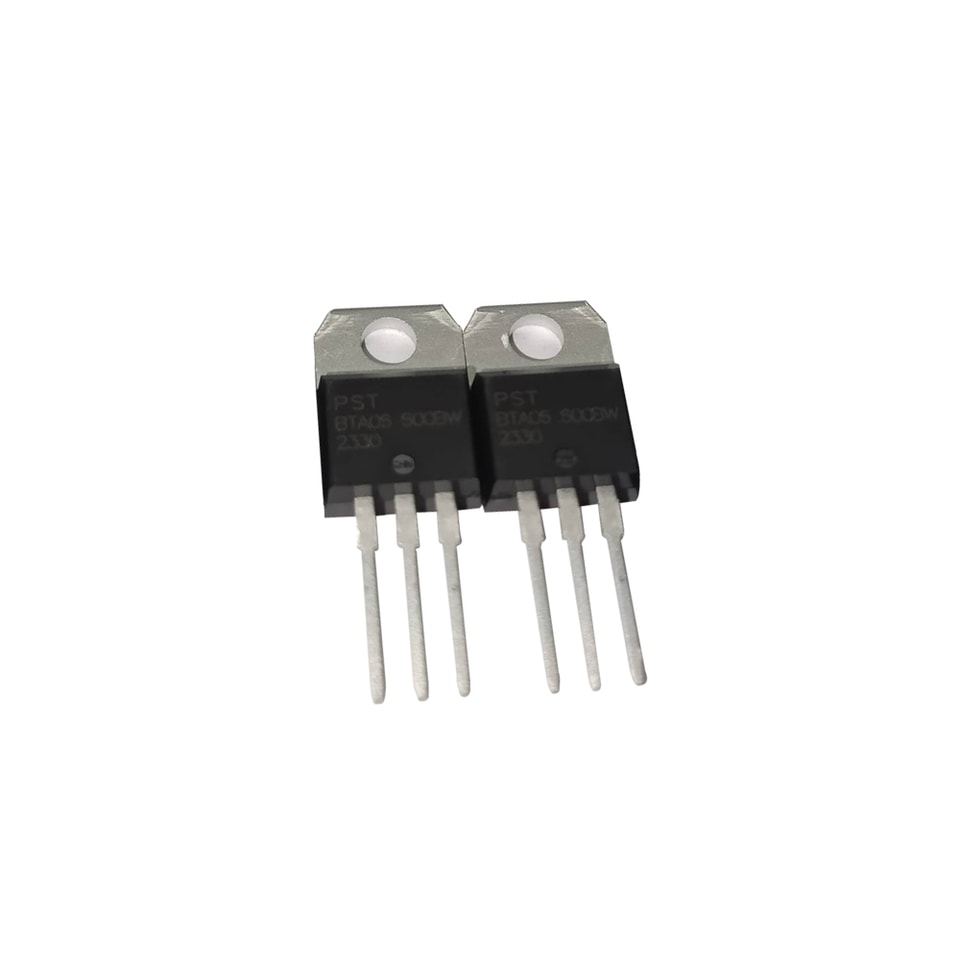

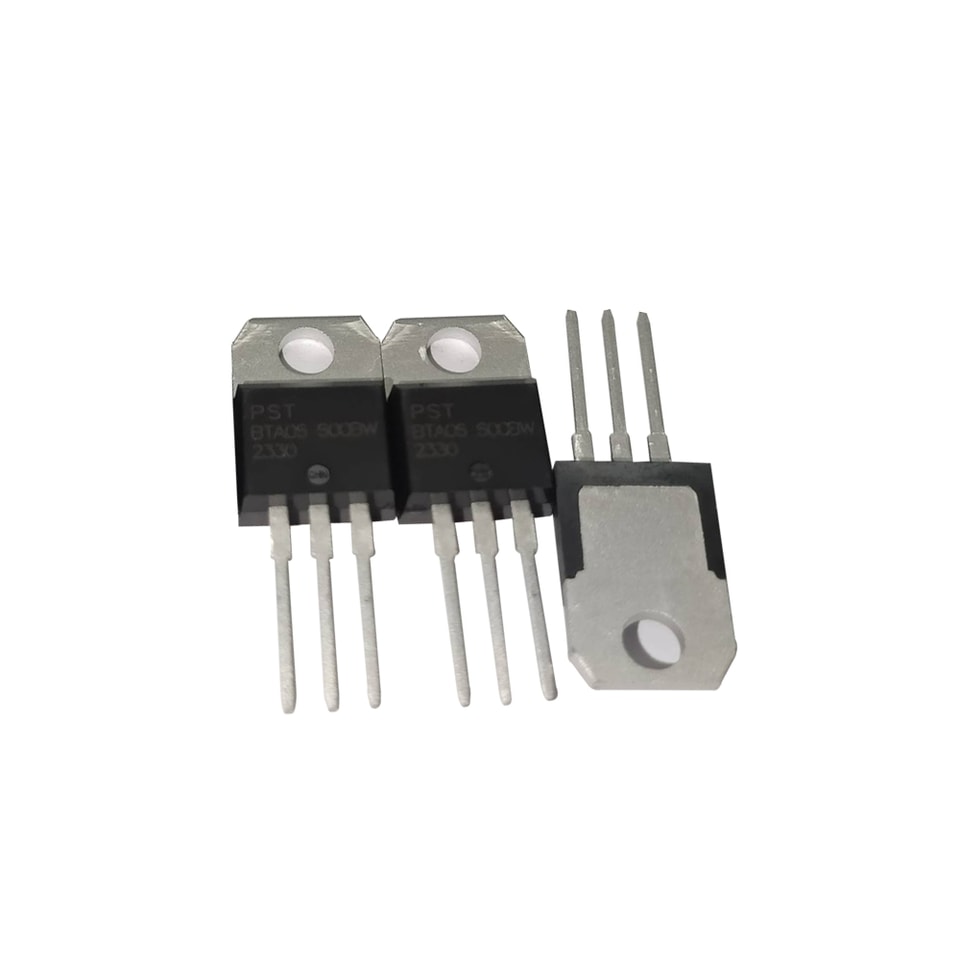

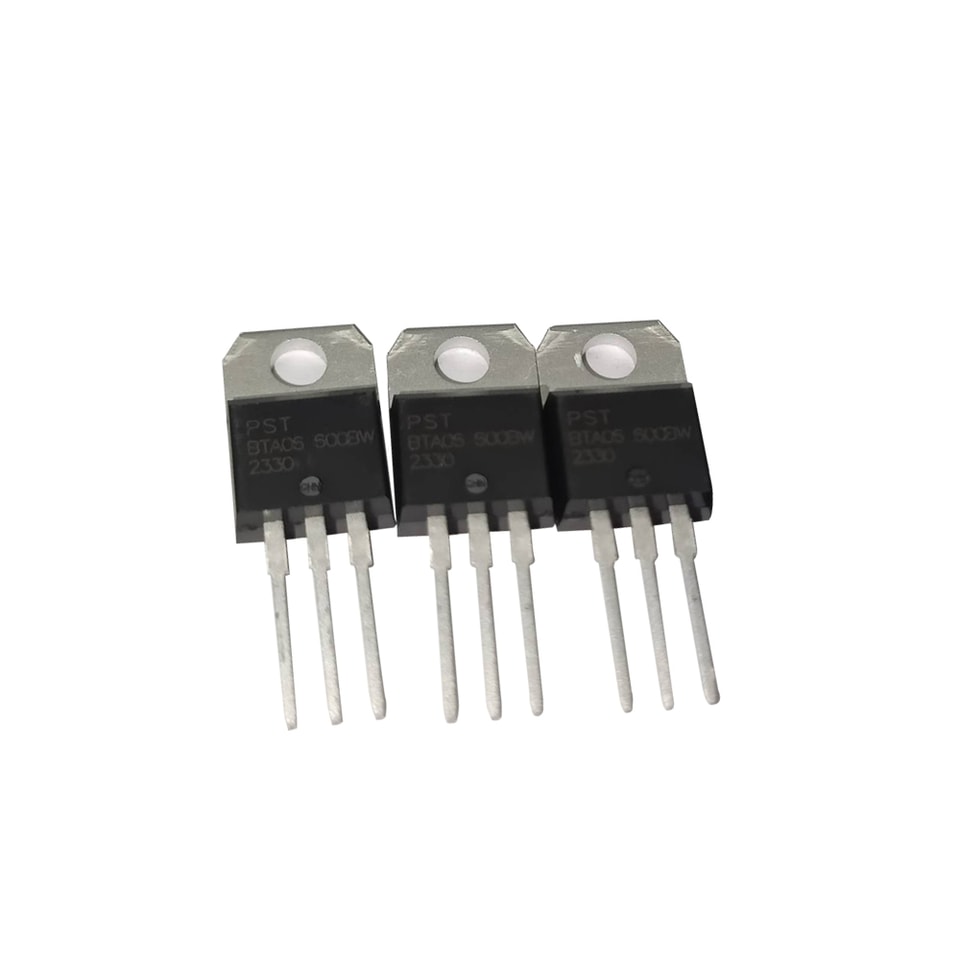

YZPST-BTA06-600BW ثايريستور ثلاثي بقدرة 6A وجهد 600V ومعدل dv/dt مرتفع، BTA06-600BW
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة BTA06/BTB06 ثايرستورات ثلاثية 6A
YZPST-BTA06-600BW
ثايريستور ثلاثي بقدرة 6A وجهد 600V ومعدل dv/dt مرتفع، BTA06-600BW
الوصف:
بفضل القدرة العالية على تحمّل صدمات تيار الحمل الكبير، توفر ثايرستورات سلسلة BTA06/BTB06 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي.
بأداء تبديل عالي، وتُوصى منتجات الزوايا الثلاث خصوصًا للاستخدام مع الأحمال الحثية. ومن جميع الأطراف الثلاثة إلى المشتت الحراري الخارجي، توفر BTA06 جهد عزل مقننًا يبلغ 2500 VRMS مطابقًا لمعايير UL
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 6 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 6 | A |
تيار الذروة غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) |
ITSM |
60 |
A |
قيمة I²t للانصهار (tp=10ms) | I2t | 18 | A²s |
المعدل الحرج لارتفاع تيار حالة التوصيل (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 2 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 1 | واط |
قدرة الذروة للبوابة | PGM | 5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
ثلاثة أرباع：
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | TW | SW | CW | BW | الوحدة | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | mA | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 6 | 10 | 35 | 60 | mA | |
| Ⅰ-Ⅲ | 10 | 15 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 15 | 25 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||||
| dV/dt | الحد الأدنى | 50 | 100 | 500 | 1000 | V/ µs | ||
أربعة أرباع：
| المعلمة | القيمة | |||||
| ظروف الاختبار | الربع | C | B | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | mA | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | mA | |
| VGT | RL=33Ω | الكل | MAX | 1.5 | V | |
| VGD | VD=VDRM | الكل | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 40 | 60 | mA | |
| IL | IG=1.2IGT | Ⅰ-Ⅲ- Ⅳ | MAX | 50 | 70 | mA |

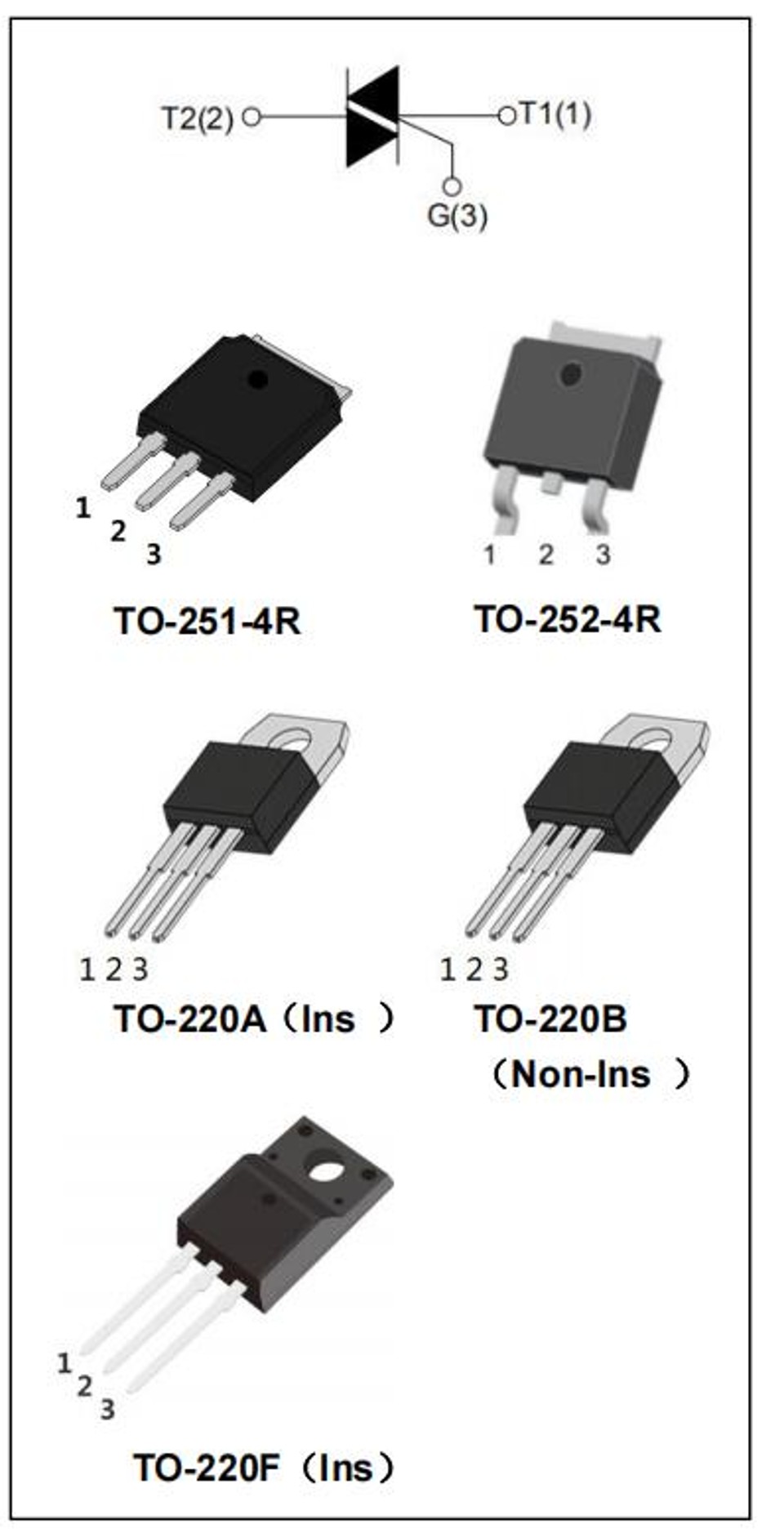

الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-251-4R/ TO-252-4R | 2.8 | |||
| TO-220A (معزول)） | 3.4 | |||
| TO-220B (غير معزول)） | 2.2 | ℃/W | ||
| Rθj-c | الوصلة إلى الحالة(تيار متناوب) | TO-220F (معزول)） | 3.2 | |

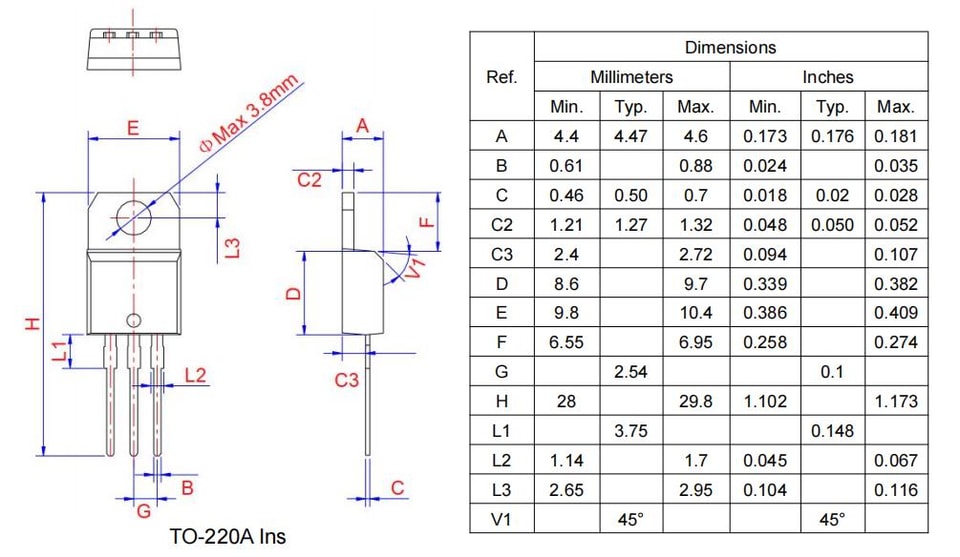

الحزمة البيانات الميكانيكية البيانات
.jpg)
