YZPST-BT169
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

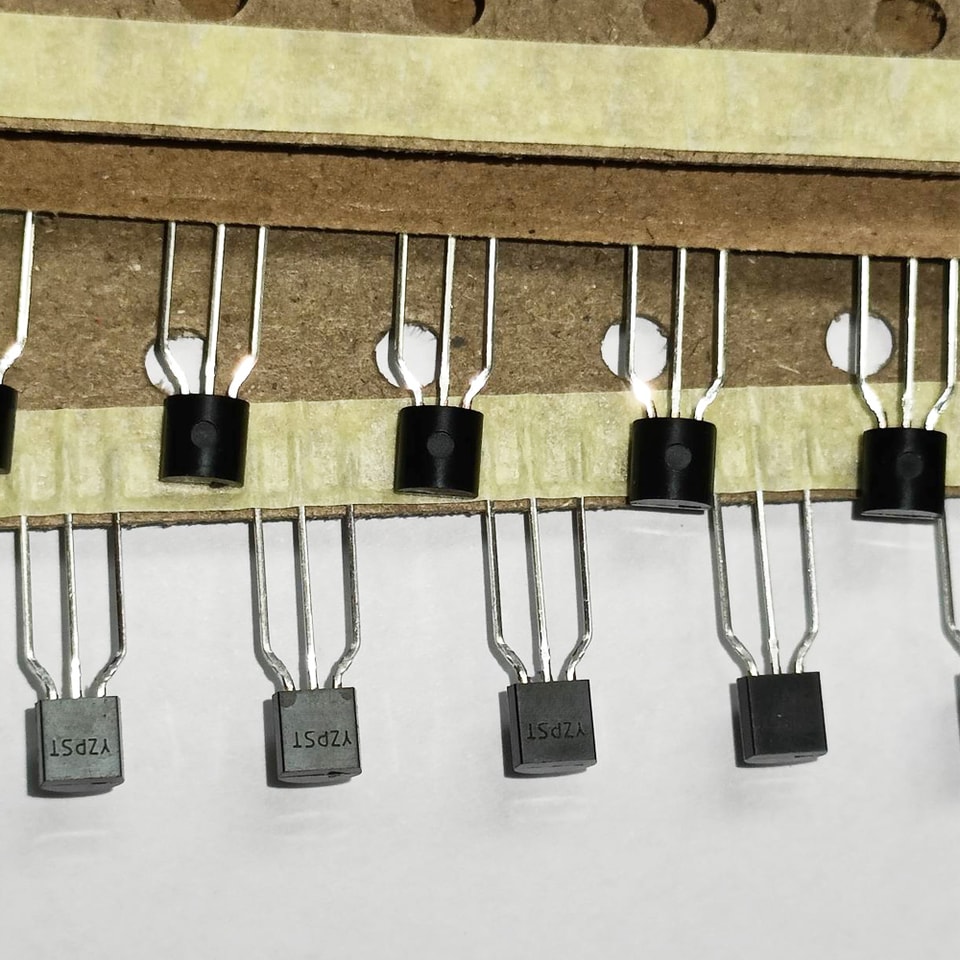

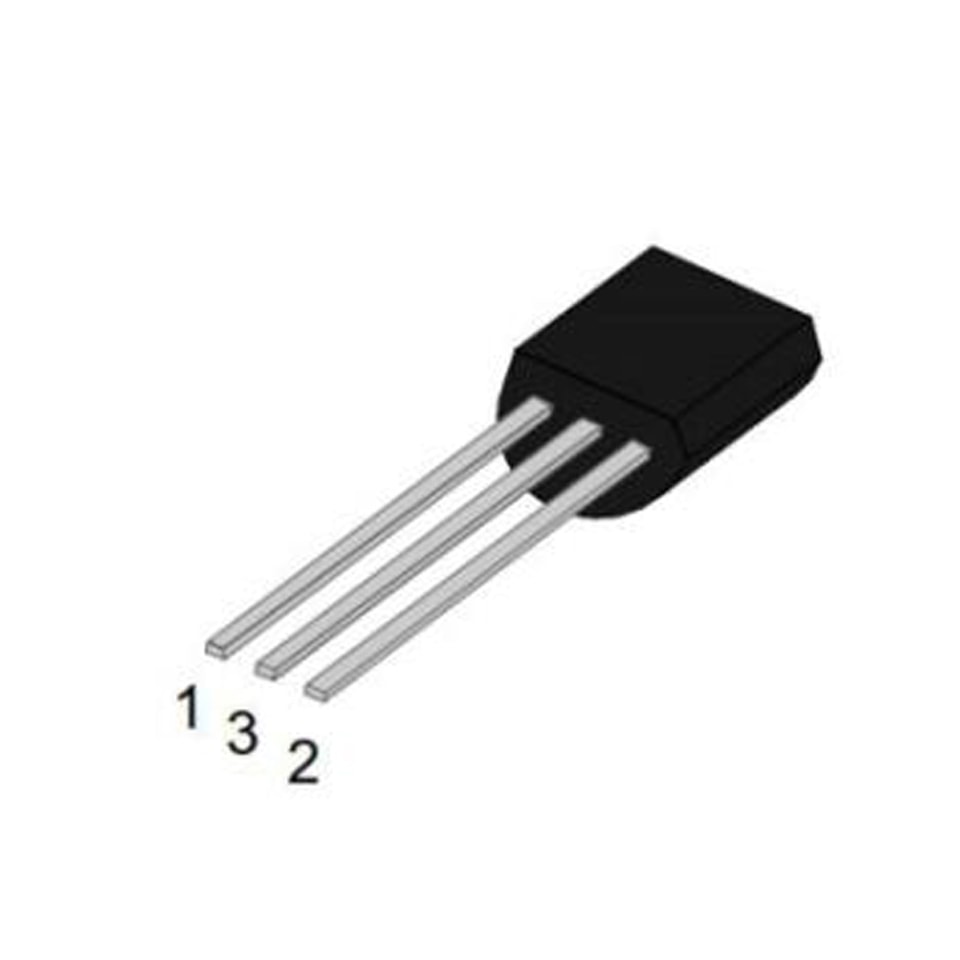

SCR: YZPST-BT169 TO92
الوصف:
توفر سلسلة SCR من MCR111-8 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي. وهي موصى بها بشكل خاص للاستخدام في قواطع التيار المتبقي، ومكاوي فرد الشعر، وأجهزة الإشعال، إلخ.
الميزات الرئيسية:
sالرمز | vالقيمة | unit |
IT(RMS) | 1.8 | A |
VDRM/VRRM | 811 | V |
VTM | s1.5 | V |
القيم القصوى المطلقة:
المعلمةr | sالرمز | القيمةe | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -41~151 | C |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -41~111 | C |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25C) | VDRM | 811 | V |
جهد الذروة العكسي المتكرر (Tj=25C) | VRRM | 811 | V |
تيار الحالة الموصلة RMS (TC=81C) | IT(RMS) | 1.8 | A |
ذروة تيار التوصيل المفاجئ غير المتكرر (دورة كاملة، F=51Hz) | ITSM | 11 | A |
قيمة I2t للانصهار (tp=11ms) | I2t | 1.5 | A²s |
المعدل الحرج لارتفاع تيار الحالة الموصلة (IG=2xIGT) | dI/dt | 51 | أمبير/ميكروثانية |
تيار البوابة الأقصى | IGM | 1.2 | A |
تبديد القدرة المتوسط للبوابة | PG(AV) | 1.1 | واط |
قدرة البوابة القصوى | PGM | 1.5 | واط |
الميزات والفوائد الرئيسية
تحمل الجهد والموثوقية
أحدث جيل من تقنية SCR لتحسين مقاومة الضوضاء
قدرة عالية على التبديل مع أقصى مقاومة للتفعيل الخاطئ ومناعة عالية جدًا ضد التشغيل الخاطئ بسبب dV/dt
عبوة قابلة للتركيب السطحي
أقصى جهد 1000V

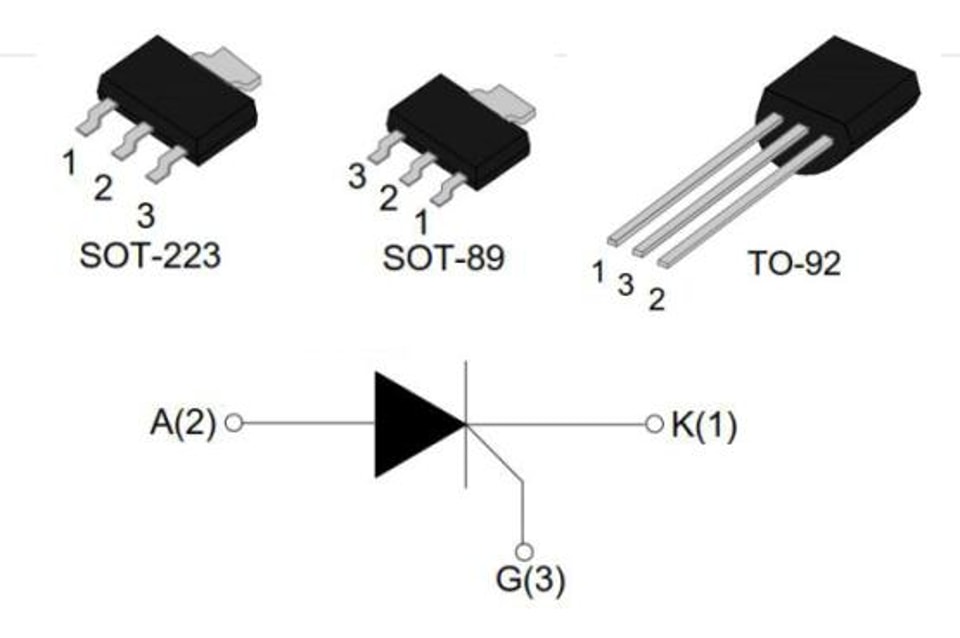

الأغلفة
مطابقة مرجعية
|
| |||
MCR100 | BT169 | CR02, CR03 | MCR100-8I | MCR100-8 |

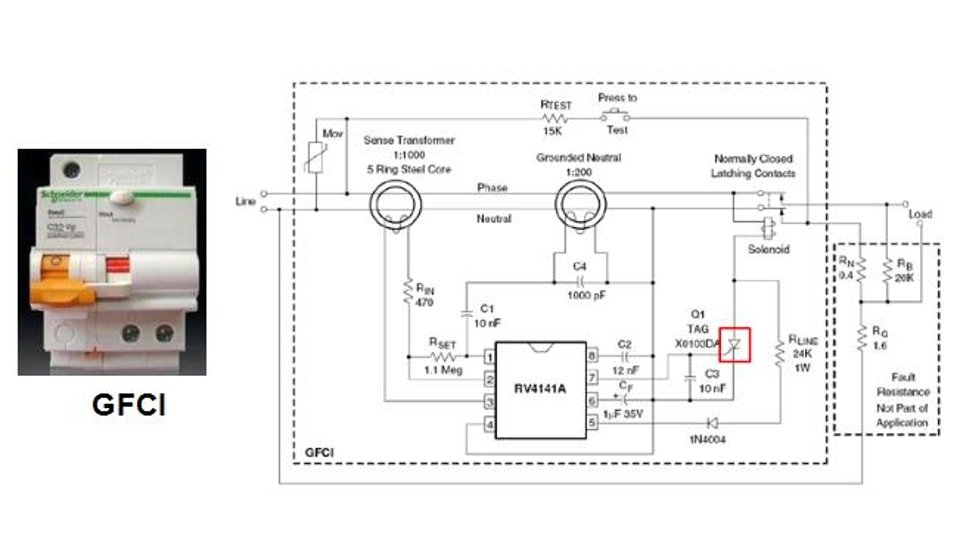

التطبيقات:
GFCI
لمزيد من المعلومات حولYZPST-BT169يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-MCR 100-8 0.8A-R090 "
