مكوّن قدرة

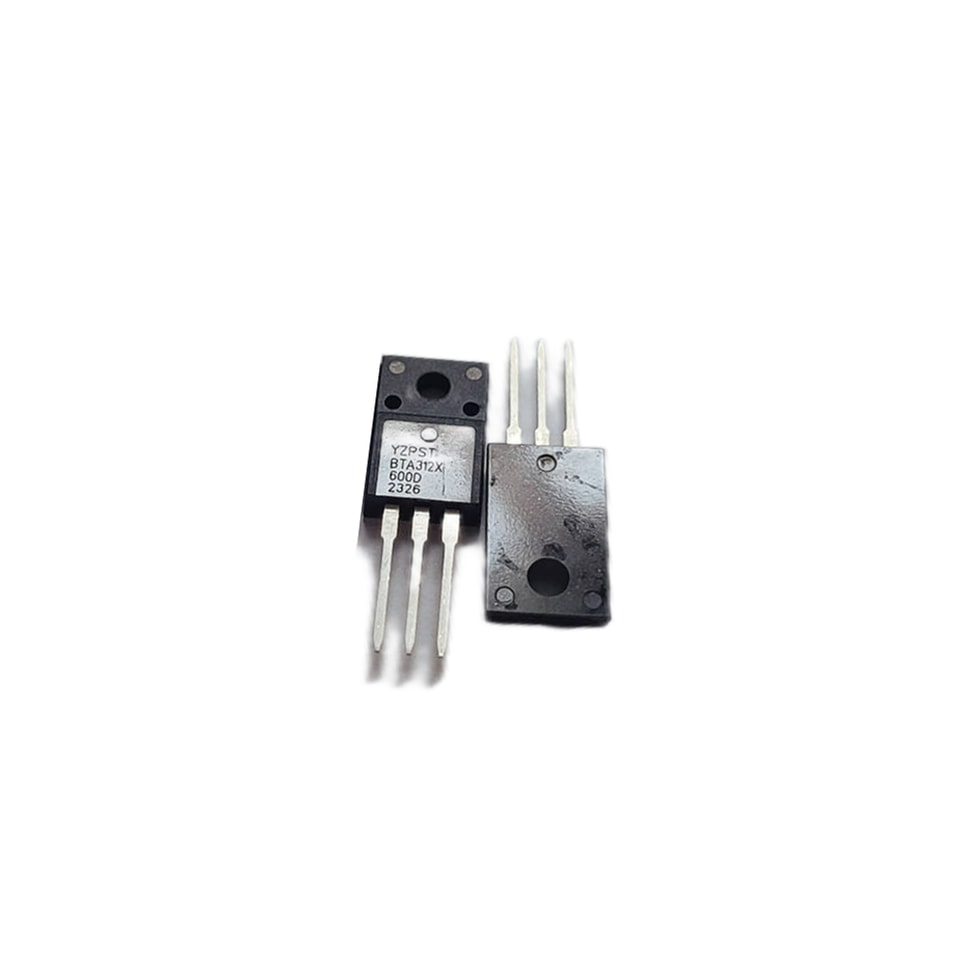

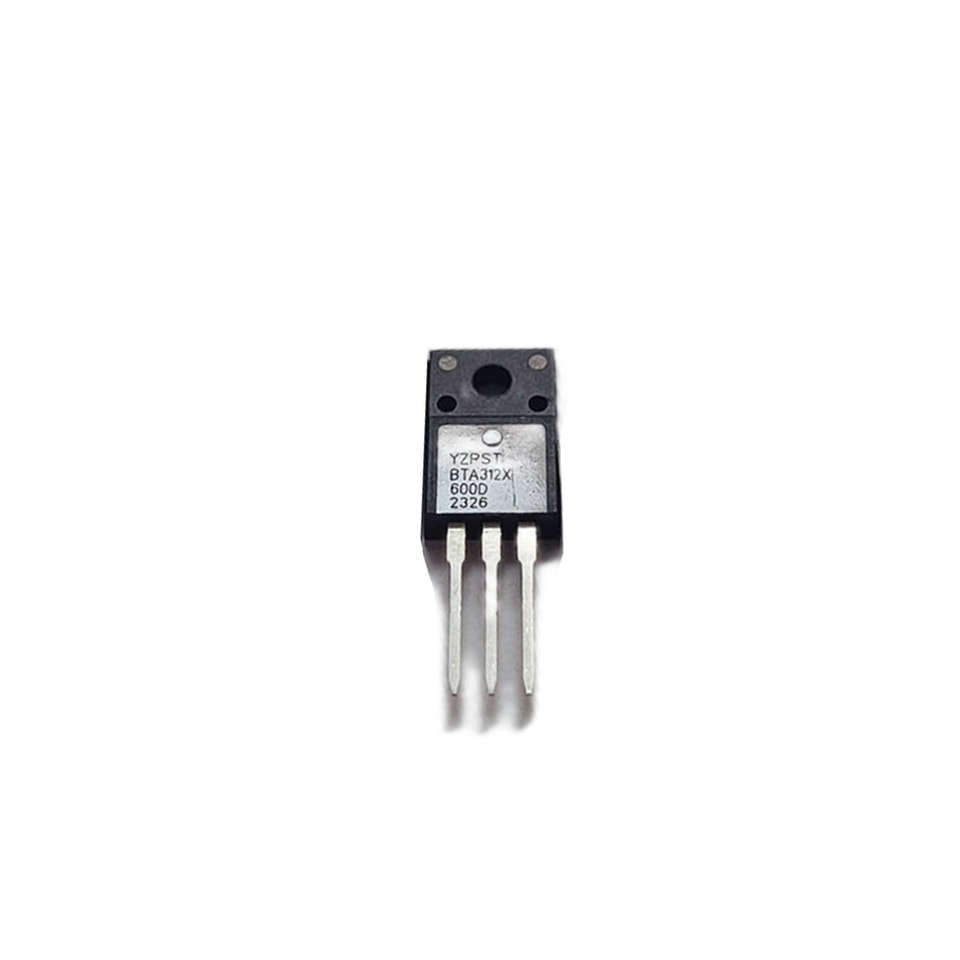

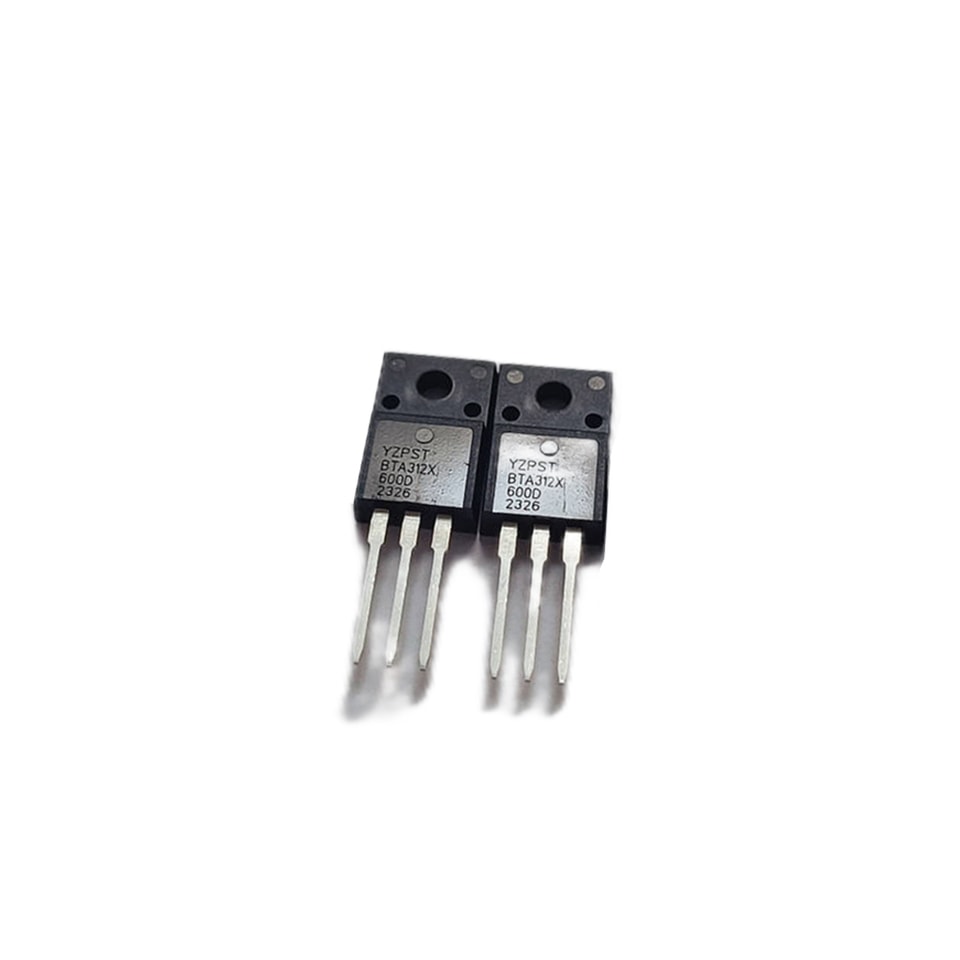

YZPST-BTA312X-600D
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
P/N:YZPST-BTA312X-600D ثايرستورات ثنائية الاتجاه
الوصف
بفضل تقنية mesa وتخميل الزجاج، تتمتع هذه الأجهزة بـ
أداء جيد عند dv/dt وموثوقية عالية. سلسلة الثايرستور ثنائي الاتجاه مناسبة للتبديل العام للتيار المتردد.
ويمكن استخدامها في التحكم في المحركات عالية القدرة - مثل
الغسالات، والمكانس الكهربائية، والتبريد وتكييف الهواء
الضواغط، ومنظمات الحرارة الإلكترونية.
الميزات الرئيسية
| الرمز | القيمة | الوحدة |
| IT(RMS) | 12 | A |
| VDRM/فولتRRM | 600 | V |
| IGT | ≤5 | mA |
الحدود المطلقة القصوى
| الرمز | المعلمة | القيمة | الوحدة | |
| IT(RMS) | تيار الحالة المستقرة RMS (جميعالكاملة الموجة الجيبية) | TO-220F ，Th≤61℃ | 12 | A |
| تيار الذروة غير المتكرر في الحالة الموصلة | F=50هرتز ，t=20مللي ثانية | 95 | ||
| ITSM | (موجة جيبية كاملة موجة، Tj=25℃) | F=60هرتز ，t= 16.7مللي ثانية | 105 | A |
| I2t | I2قيمة t للانصهار | tp= 10مللي ثانية | 45 | A2S |
| di/dt | متكرر الارتفاع من الحرج من on-التوصيل التياربعد الإشعال | IT = 20 A; IG = 0.2 A; dIG/dt = 0.2 A/µs | A/μs | |
| 100 | ||||
| VDRM VRRM | الجهد الذروي المتكرر في حالة القطعالمتكرر جهد الانعكاس الأقصى | Tj=25℃ | ||
| 600 | V | |||
| IGM | تيار البوابة الأقصى | tp=20us | 2 | A |
| PGM | الذروة البوابة القدرة | 5 | واط | |
| PG(AV) | تبديد القدرة المتوسطة للبوابة | حتى أي 20 مللي ثانية الفترة | 0.5 | واط |
| Tstg | التخزين الوصلة الحرارة النطاق | -40 إلى +150 | ℃ | |
| Tj | التشغيل الوصلة الحرارة النطاق | 125 | ℃ | |
الخصائص الثابتة
| الرمز | ظروف الاختبار | الربع | القيمة | الوحدة | ||
| الحد الأدنى | نموذجي | MAX | ||||
| T2+ G+ | 5 | |||||
| VD= 12V, IT=0. 1A، T=25°C انظر الشكل 8 | T2+ G- | 5 | ||||
| IGT | T2- G- | 5 | ||||
| T2+ G+ | 10 | |||||
| VD= 12V, IT=0. 1A، T=25°C انظر الشكل 10 | T2+ G- | 15 | ||||
| IL | T2- G- | 15 | ||||
| Iع | VD = 12 فولت؛ Tj = 25 ℃ , انظر الشكل 11 | 10 | mA | |||
| VT | IT=0. 1A، Tj=25°C ，انظر الشكل9 | 1.3 | 1.6 | |||
| VD= 12V, IT=0. 1A، T=25°C ，انظر الشكل7 | 0.7 | 1.5 | ||||
| VGT | VD=400V، IT=0. 1A، Tj=125°C ，انظر الشكل 11 | 0.25 | 0.4 | V | ||
| ID | VD = 600 V؛ Tj = 125 °C | 0.1 | 0.5 | mA | ||
الخصائص الديناميكية
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| الحد الأدنى | نموذجي | MAX | |||
| dVD/dt | VDM = 402 V؛ Tj = 125 °C؛ موجة أسية | 20 | V/us | ||
| شكل موجي؛ الدائرة المفتوحة للبوابة | |||||
| VD = 400 V؛ Tj = 125 °C; IT(RMS) = 12 A؛ | 1 | أمبير/مللي ثانية | |||
| dVcom/dt = 20 V/µs؛ البوابة مفتوحةate open الدائرة؛ | |||||
| في حالة «من دون سنبر» | |||||
| dIالتبديل/dt | VD = 400 V؛ Tj = 125 °C; IT(RMS) = 12 A؛ | 1.5 | أمبير/مللي ثانية | ||
| dVcom/dt = 10 V/µs؛ البوابة مفتوحة الدائرit | |||||
| VD = 400 V؛ Tj = 125 °C; IT(RMS) = 12 A؛ | 4.5 | أمبير/مللي ثانية | |||
| dVcom/dt = 1 V/µs؛ البوابة مفتوحة الدائرit | |||||
| tgt | ITM = 20 A؛ VD = 600 V؛ IG = 0. 1 A؛ | 2 | |||
| dIG/dt = 5 أمبير/ميكروثانية | us | ||||

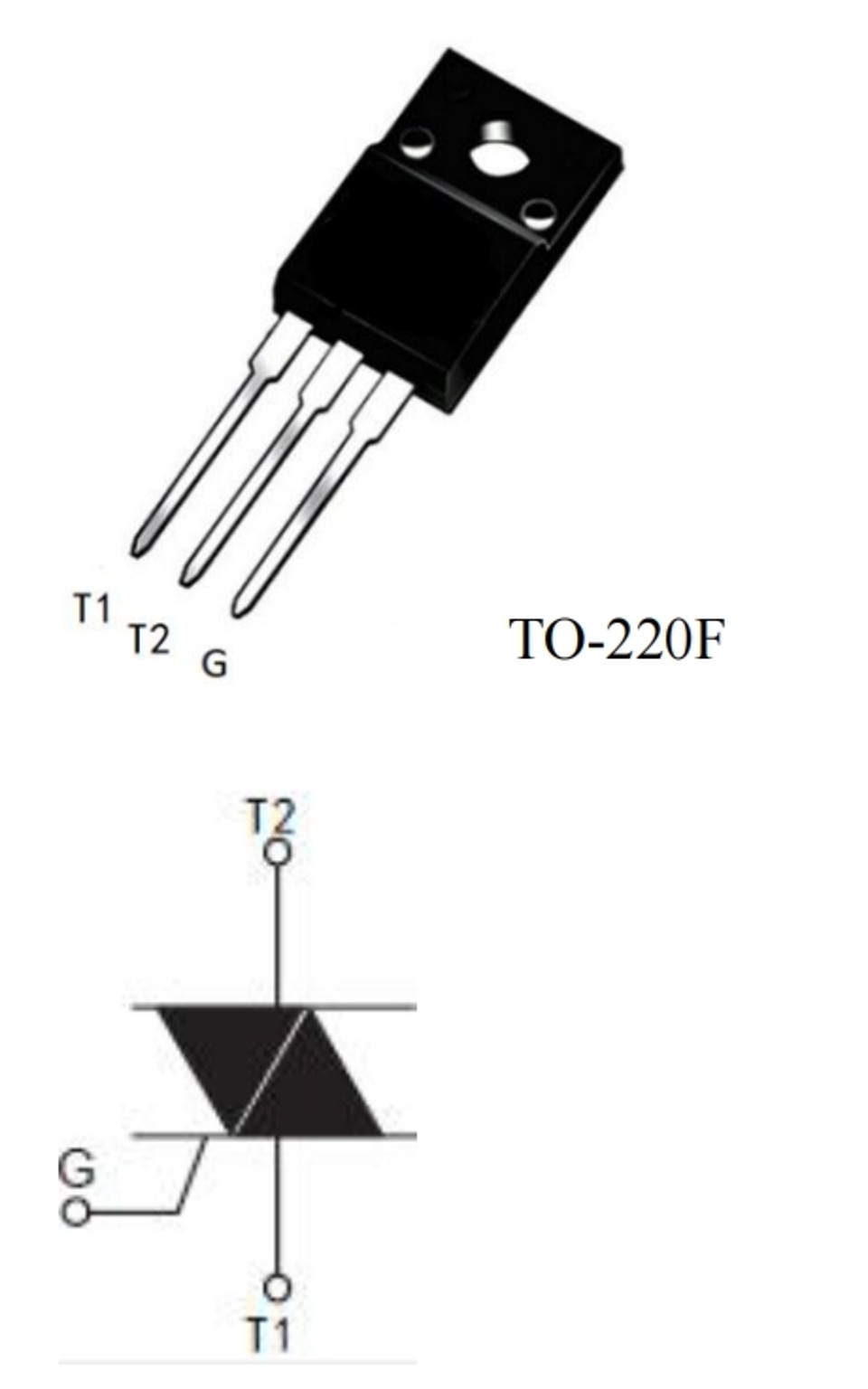

البيانات الميكانيكية للحزمة
TO-220F
