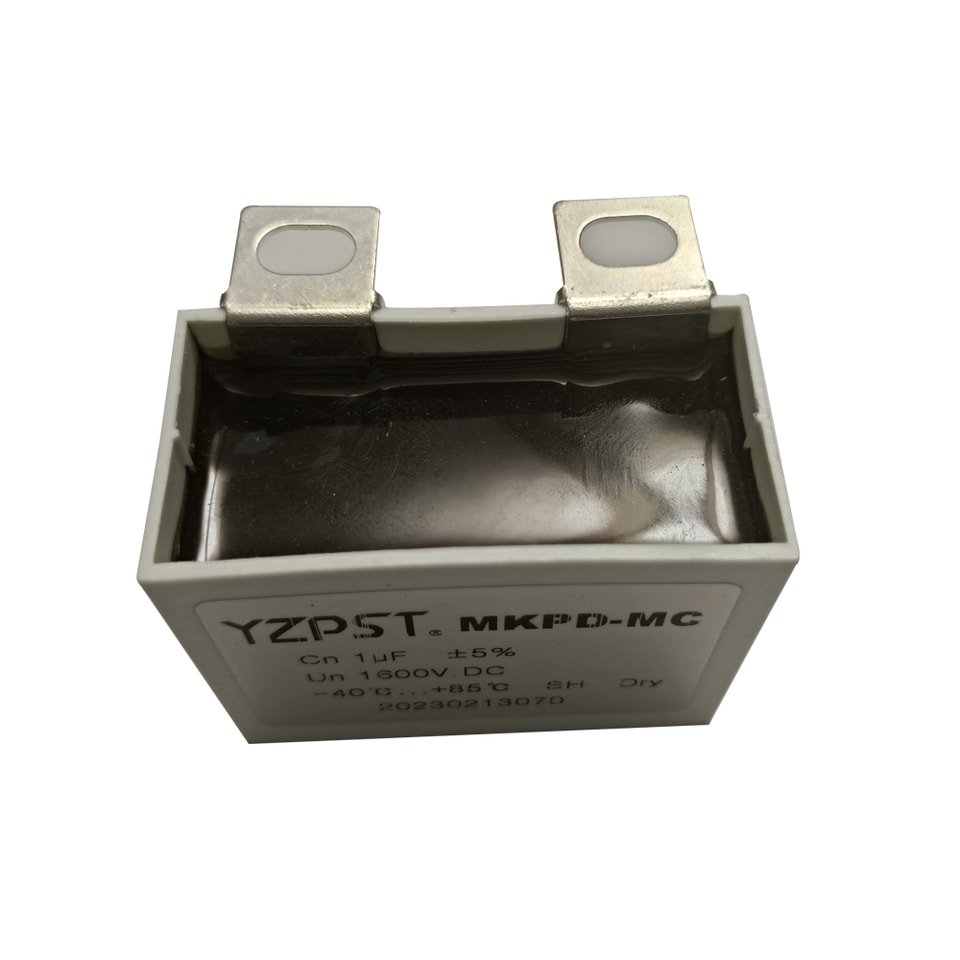

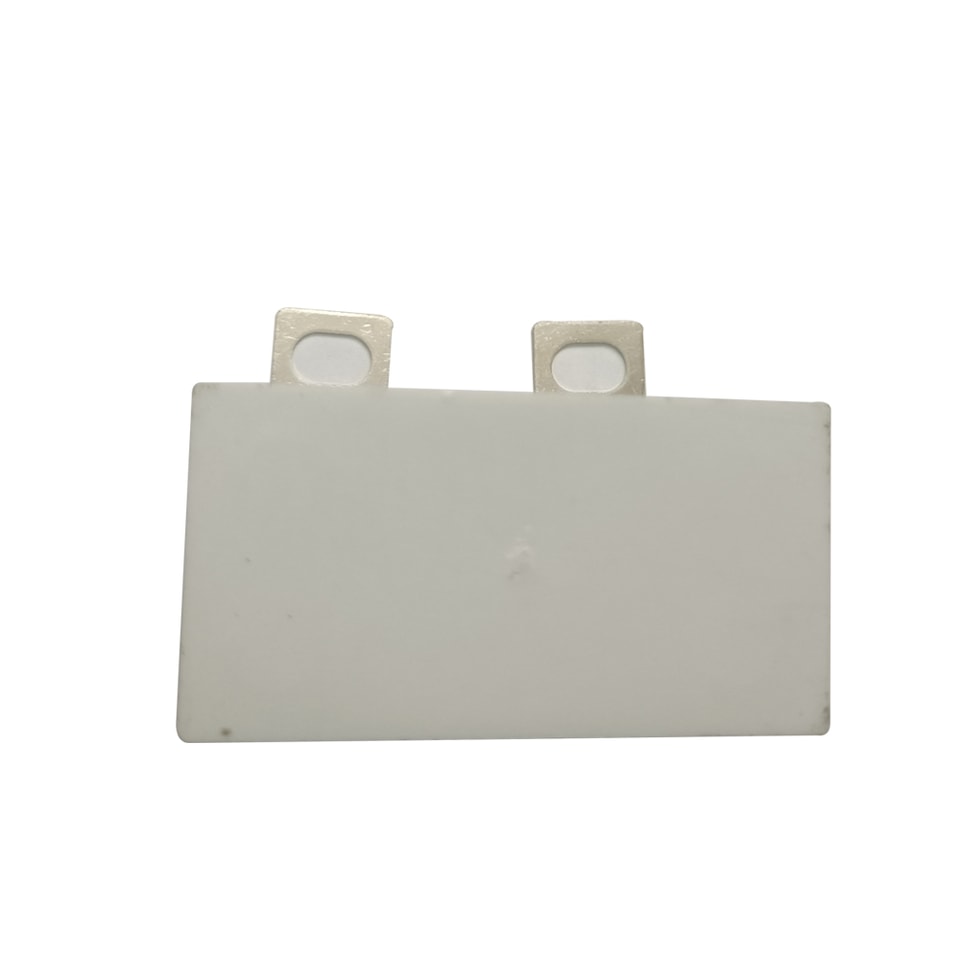

YZPST-MKPD-MC 1UF1600VDC

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

مكثف امتصاص وتخميد للـ IGBT بسعة 1uF، P=32.5mm

مكثف امتصاص وتخميد للـ IGBT

السعة المقدرة (CN): 1μF

المقنن الجهد (UN )：1600V.dc

جهد الاندفاع (US): 2400V t<100ms

المواصفات
المرجع المعايير	IEC 61071(GB/T 17702)
المقنن السعة ( CN )	1μF
السعة التفاوت	± 5%(J )
المقنن الجهد (UN )	1600V.dc
نبضة اندفاعية الجهد (US )	2400V t<100ms
	1 . 1UN 8 ساعات/يوم
	1 . 15UN 30 دقيقة/يوم
أكثر من الجهد	1 . 2UN 5 دقائق/يوم
	1 . 3UN 1 دقيقة/يوم
الحد الأقصى . التيار(Im a x )	25A(40°C)
الحد الأقصى . الذروة التيار(Ip ea k )	1 . 1kA
العازل الكهربائي القدرة العامل(tanδ0 )	2×10- 4
سلسلة المقاومة(Rs )	6mΩ(100kHz)
الذات- الحث(Ls )	28nH
العمر المتوقع	100000h
معدل الارتفاع	30 FIT

اختبار البيانات
اختبار الجهد بين الأطراف(UT-T )	1 . 5UN/10s
اختبار الجهد بين الأطراف إلى الغلاف(UT- C )	4000V.ac/10s
التبديد العامل(tanδ)	≤1×10- 3 (1kHz)
العزل المقاومة(@20°C, 100V, 1min)	IR≥15000MΩ(C N ≤0 .33μF)
العزل المقاومة(@20°C, 100V, 1min)	IR×CN ≥ 5000s(CN >0 .33 μF)
