YZPST-BT151X-500R
سلسلة BT151 & nbsp; & nbsp; 12A SCRs
YZPST-BT151X-500R
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، تُستخدم في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في أدوات الطاقة ومساعدي المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
سلسلة BT151 12A SCRs
YZPST-BT151X-500R
BT151X-500R T0-220F SCR بيع ساخن 12A
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، تُستخدم في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في الأدوات الكهربائية ومساعدات المطبخ، دوائر تحديد التيار الاندفاع، إشعال التفريغ السعوي ودوائر تنظيم الجهد
الرئيسية الميزات
|
الرمز |
القيمة |
وحدة |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
مطلق الحد الأقصى التقييمات
|
المعلمة |
الرمز |
القيمة |
وحدة |
|
نطاق درجة حرارة الاتصال بالتخزين |
Tstg |
-40 ~ 150 |
℃ |
|
نطاق درجة حرارة الاتصال التشغيلية |
Tj |
-40~ 125 |
℃ |
|
الجهد المتكرر الذروي في حالة الإيقاف (T =25 ℃ ) |
VDRM |
650 |
V |
|
الجهد العكسي الذروي المتكرر (T =25 ℃ ) |
VRRM |
650 |
V |
|
تيار الحالة السالب المتوسط (T = 105 ℃ ) |
IT(RMS) |
12 |
A |
|
تيار الذروة غير المتكرر في حالة التوصيل ( 180° زاوية التوصيل، F=50Hz) |
ITSM |
100 |
A |
|
التيار العابر المتوسط ( زاوية التوصيل 180 درجة) |
IT(AV) |
8 |
A |
|
قيمة I2t للصهر (tp=10ms) |
I2t |
45 |
A2S |
|
معدل الارتفاع الحرج للتيار الموصل (I =2 \u00d7IGT، tr \u2264 \u00a0\u00a0 100 ns) |
di/dt |
50 |
A/\u03bcS |
|
Peak gateu00a0current |
IGM |
4 |
A |
|
Average gate power dissipation |
PG(AV) |
1 |
W |
كهربائي الخصائص (T=25 ℃ ما لم وإلا محدد )
|
الرمز |
شرط الاختبار |
|
القيمة |
وحدة |
|
IGT |
V = 12V R = 140Ω |
MAX. |
15 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125 ℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG= 1.2IGT |
MAX. |
50 |
mA |
|
IH |
IT=50mA |
MAX. |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125 ℃ |
MIN. |
400 |
V/μs |
الخصائص الثابتة
| الرمز | المعلمة | القيمة （ MAX . ") | وحدة | |
| V TM | I TM =23 A tp =380μs | Tj =25 ℃ | 1.6 | V |
| I DRM | V دي =V DRM V ر =V RRM | Tj =25 ℃ | 5 | μA |
| I RRM | Tj =125 ℃ | 2 | mA | |
حراري
المقاومات
| الرمز | المعلمة | القيمة | وحدة | |
| إلى -220M1 | 60 | |||
| Rth (j-a) | الانتقال إلى البيئة المحيطة | إلى -220 FW | 50 | |
| إلى -252 | 70 | |||
| إلى -220M1 | 1.5 | ℃ /W | ||
| Rth (j-c) | تقاطع إلى الحالة | إلى -220 FW | 4.5 | |
| إلى -252 | 2 | |||

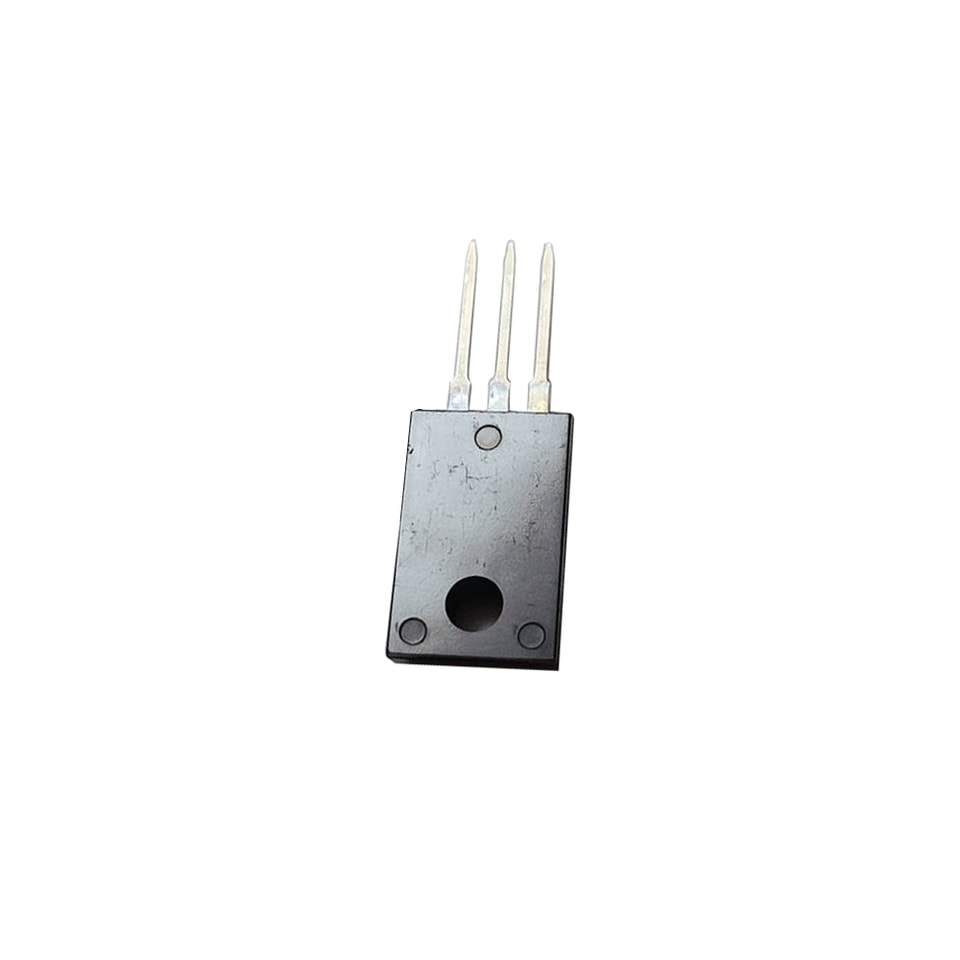

TO-220FW
حزمة
ميكانيكي
البيانات
