YZPST-SP50N80FX
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ترانزستور MOSFET قدرة بقناة N بجهد 800 فولت
YZPST-SP50N80FX
الميزات
تبديل سريع
مختبَر بنسبة 100% ضد الانهيار الانهماري
قدرة محسّنة على تحمّل dv/dt
التطبيقات
مزودات الطاقة ذات التبديل (SMPS)
مزودات الطاقة غير المنقطعة (UPS)
تصحيح معامل القدرة (PFC)
معلومات طلب الجهاز ووضع العلامات والتعبئة | |||
رقم الطلب |
العبوة |
الوسم |
التعبئة |
SP50N80FX |

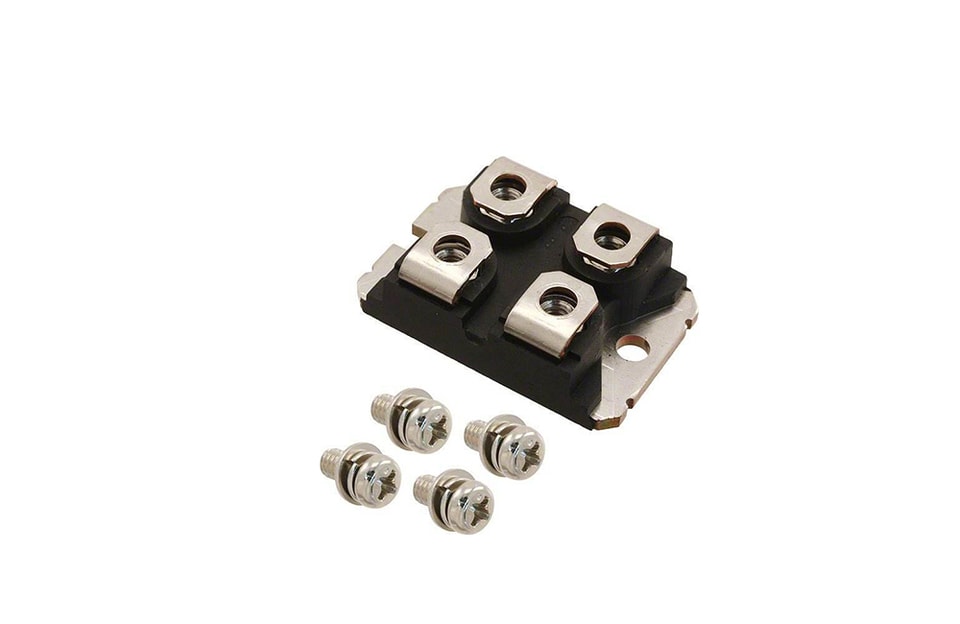

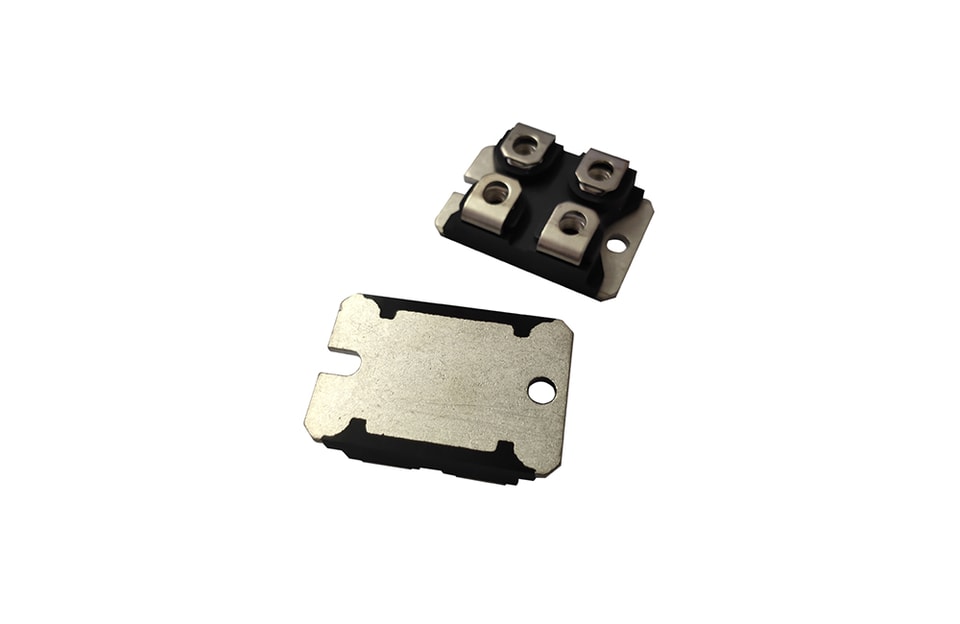

SOT-227 |
SP50N80FX |
أنبوب |
الحدود القصوى المطلقةTC = 25ºC، ما لم يُذكر خلاف ذلك | |||
المعلمة | الرمز | القيمة | الوحدة |
جهد المصرف-المصدر (VGS = 0V) | VDSS | 800 | V |
تيار المصرف المستمر | ID | 50 | A |
نبضي تيار المصرف التيار (ملاحظة 1) | IDM | 200 | A |
جهد البوابة-المصدر | VGSS | ±30 | V |
نبضة واحدة الانهيار الجليدي الطاقة (ملاحظة2) | EAS | 4500 | mJ |
متكرر الانهيار الجليدي الطاقة (ملاحظة 1) | EAR | 60 | mJ |
تبديد القدرة (TC = 25ºC) | PD | 690 | واط |
نطاق درجة حرارة الوصلة والتخزين أثناء التشغيل | TJ، Tstg | -55~+150 | ºC |
تنبيه:قد تؤدي الضغوط التي تتجاوز القيم الواردة في «الحدود القصوى المطلقة» إلى تلف دائم في. | |||
المقاومة الحرارية | |||||||||
المعلمة | الرمز | القيمة | الوحدة | ||||||
المقاومة الحرارية، من الوصلة إلى العلبة | RthJC |
0.18 |
ºC/W | ||||||
المقاومة الحرارية، من الوصلة إلى الوسط المحيط | RthJA | 40 | |||||||
المواصفاتTJ = 25ºC، ما لم يُذكر خلاف ذلك | ||||||
المعلمة |
الرمز |
ظروف الاختبار | القيمة |
الوحدة | ||
الحد الأدنى | النوعي | الحد الأقصى | ||||
الساكنة | ||||||
جهد الانهيار بين المصرف والمصدر | V(BR)DSS | VGS = 0V, ID = 250µA | 800 | -- | -- | V |
تيار المصرف عند جهد بوابة صفري | IDSS | Vورقة البيانات =800, VGS = 0V, TJ = 25ºC | -- | -- | 1.0 | ميكروأمبير |
تسرب البوابة-المصدر | IGSS | VGS = ±30V | -- | -- | ±100 | nA |
جهد عتبة البوابة-المصدر | VGS(th) | Iورقة البيانات = 250µA | 2.5 | -- | 4.5 | V |
مقاومة التشغيل بين المصرف والمصدر (ملاحظة3) | RDS(on) | VGS = 10V, ID = 25A | -- | 120 | 130 | ملي أوم |
الديناميكية | ||||||
سعة الإدخال | Ciss |
VGS = 0V, Vورقة البيانات = 25V, f = 1.0MHz | -- | 14600 | -- |
بيكوفاراد |
سعة الخرج | Coss | -- | 1300 | -- | ||
سعة النقل العكسي | Crss | -- | 66 | -- | ||
الشحنة الكلية للبوابة | Qg |
VDD =400V, ID =50A, VGS10 فولت | -- | 360 | -- |
nC |
شحنة البوابة-المصدر | Qgs | -- | 80 | -- | ||
شحنة البوابة-المصرف | Qgd | -- | 120 | -- | ||
زمن تأخير التشغيل | td(on) |
VDD400 فولت، ID50 أمبير، RG10 أوم | -- | 110 | -- |
ns |
زمن الارتفاع عند التشغيل | tr | -- | 200 | -- | ||
زمن تأخير الإيقاف | td(off) | -- | 160 | -- | ||
زمن هبوط الإيقاف | tf | -- | 185 | -- | ||
خصائص دايود الجسم بين المصرف والمصدر | ||||||
تيار دايود الجسم المستمر | IS |
TC25 °م | -- | -- | 50 |
A |
تيار التوصيل النبضي للدايود | ISM | -- | -- | 400 | ||
جهد دايود الجسم | VSD | TJ25 °م، ISD25 أمبير، VGS0 فولت | -- | -- | 1.4 | V |
زمن الاستعادة العكسية | trr | VGS0 فولت،IS50 أمبير، diF/dt =100A /μs | -- | 520 | -- | ns |
شحنة الاستعادة العكسية | Qrr | -- | 5.0 | -- | μC | |
ملاحظات
1. التصنيف التكراري: عرض النبضة محدود بأقصى درجة حرارة للوصلة
2. VDD= 50V، RG25 أوم، بدءًا من TJ25 °م
اختبار نبضي: عرض النبضة ≤ 300 ميكروثانية، نسبة التشغيل ≤ 1%
لمزيد من المعلومات حولYZPST-SP50N80FXيرجى تنزيل ملف PDF أعلاه المسمى "YZPST-SP50N80FX"
.jpg)
.jpg)
.jpg)
.jpg)
أجهزة أشباه الموصلات الكهربائية، ومكوّنات الحماية، وحلول الطاقة الصناعية.
