ثنائي تقويم فائق السرعة

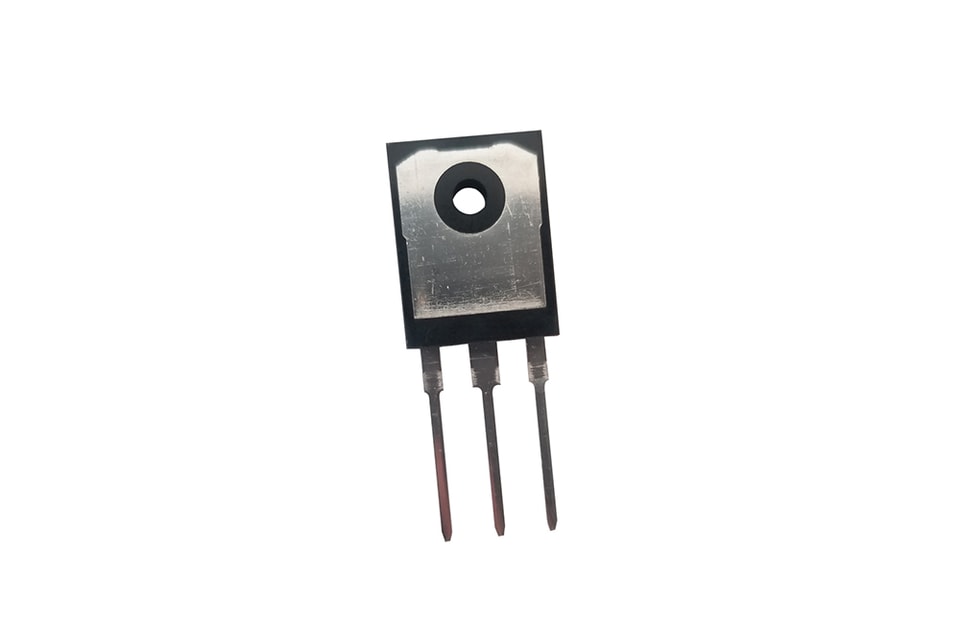

YZPST-SFP2003

خصائص المنتج

تبديل فائق السرعة لتحقيق كفاءة عالية

تسرب عكسي منخفض.

قدرة عالية على تيار الاندفاع الأمامي

منتج متوافق مع RoHS.

الاستخدام الرئيسي

يُستخدم أساسًا في مزوّدات الطاقة التبديلية، ومعدّل عرض النبضة PWM،والعاكسات كمسار تيار حر وفي دوائر إلكترونية أخرى،ومقوم ثنائي عالي-التردد، أو يُستخدم كديود تثبيطالنبضات

الملخص

تم تحسين جهاز SFP2003 لتحقيق انخفاض فائق-في هبوط الجهد الأماميلزيادة الكفاءة في مزوّدات الطاقةللتطبيقات.

الدائرة المكافئة

YZPST-SFP2003-1(2)

YZPST-SFP2003-2 (1)

التصنيفات المطلقة القصوى

العنصر		الرمز	البيانات	الوحدة
أقصى جهد ذروة متكرر عكسي		VRRM	300	V
*متوسط تيار أمامي مقوَّم (الجهد العكسي المقنن VR-موجة مربعة 20 كيلوهرتز) - دورة تشغيل 50%		IFAV	20	A
زمن الاستعادة العكسية (IF=0.5A IR=1.0A IREC=0.25A)		TRR	≤35	nS
تيار الاندفاع الأقصى الأمامي (الحمل المقنن 8.3 موجة جيبية نصفية — وفقًا لطريقة JEDEC)		IFSM	180×2	A
درجة حرارة الوصلة أثناء التشغيل		T_J	175	℃
درجة حرارة التخزين		TSTG	-40～150	℃
المقاومة الحرارية النموذجية (لكل طرف)	الحزمة=TO-247AB	RθJC	0.5	℃/W

الكهرباء الرمز

العنصر	ظروف الاختبار		القيمة (min)	القيمة (typ)	القيمة (max)	الوحدة
V_B	TJ =25℃	IR=100uA	300	---	---	V
I_R	TJ =25℃	VR=300V	---	---	0.01	mA
I_R	TJ =125℃	VR=300V	---	---	0.10	mA
V_F	TJ =25℃	IF=10A (IFAV=10A×2)	---	1	1.1	V
V_F	TJ =125℃	IF=10A (IFAV=10A×2)	---	---	1	V
