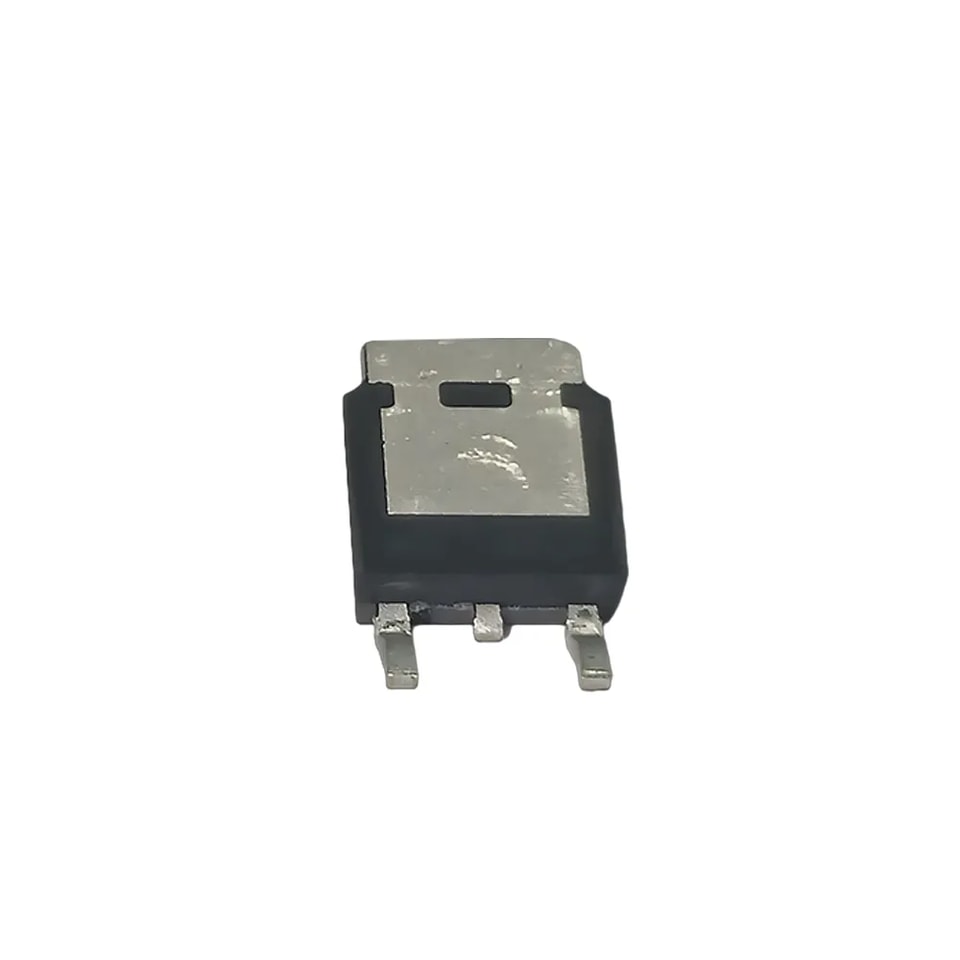

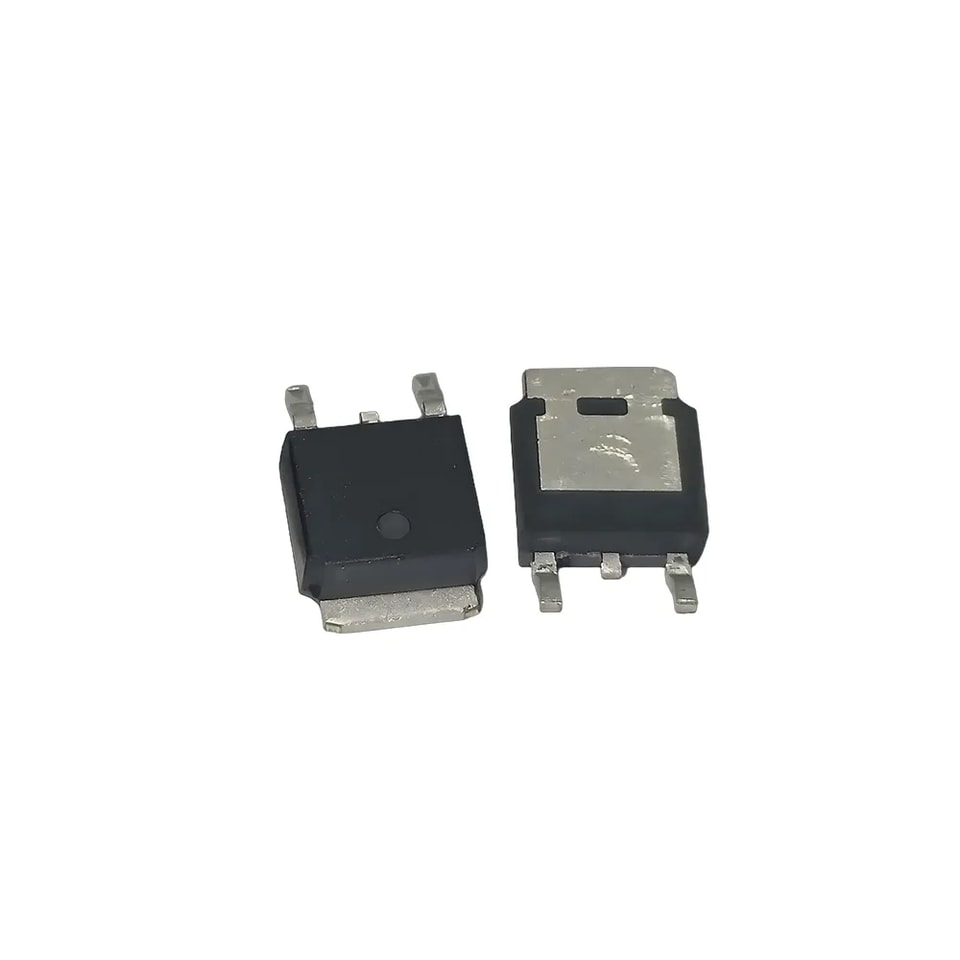

ترانزستور MOSFET قدرة بقناة P وتقنية Trench، حزمة TO-252 R100P11A بجهد 100 فولت
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
المعلمة | القيمة | الوحدة |
Vورقة البيانات | -100 | V |
Rالقيمة النموذجية لـ RDS(ON) | 156 | ملي أوم |
ID | -11 | A |
QG | 42.5 | nC |
الرمز | المعلمة | الحد | الوحدة |
Vورقة البيانات | جهد المصرف-المصدر (VGS=0V) | -100 | V |
VGS | جهد البوابة-المصدر (Vورقة البيانات=0V) | ±20 | V |
ID | تيار المصرف المستمر (TC=25℃) | -11 | A |
تيار المصرف المستمر (TC=100℃) | -6.7 | A | |
IDM نبضة | تيار المصرف المستمر @ Cتيار المصرف النبضي (ملاحظة 1) | -44 | A |
PD | الحد الأقصى تبديد القدرة (TC=25℃) | 48 | واط |
الحد الأقصى تبديد القدرة (TC=100℃) | 19 | واط | |
EAS | طاقة الانهيار الانفجاري (ملاحظة 2) | 72 | mJ |
TJ، TSTG | درجة حرارة الوصلة أثناء التشغيل ودرجة حرارة التخزين-55 إلى مدى | -55 إلى 150 | ℃ |
الجدول 2. الخصائص الحراريةالخصائص الحرارية
الرمز | المعلمة | نموذجي | الحد الأقصى | الوحدة |
RθJC | الحرارية المقاومة، من الوصلة إلى الغلاف |
| 2.6 | ℃/W |

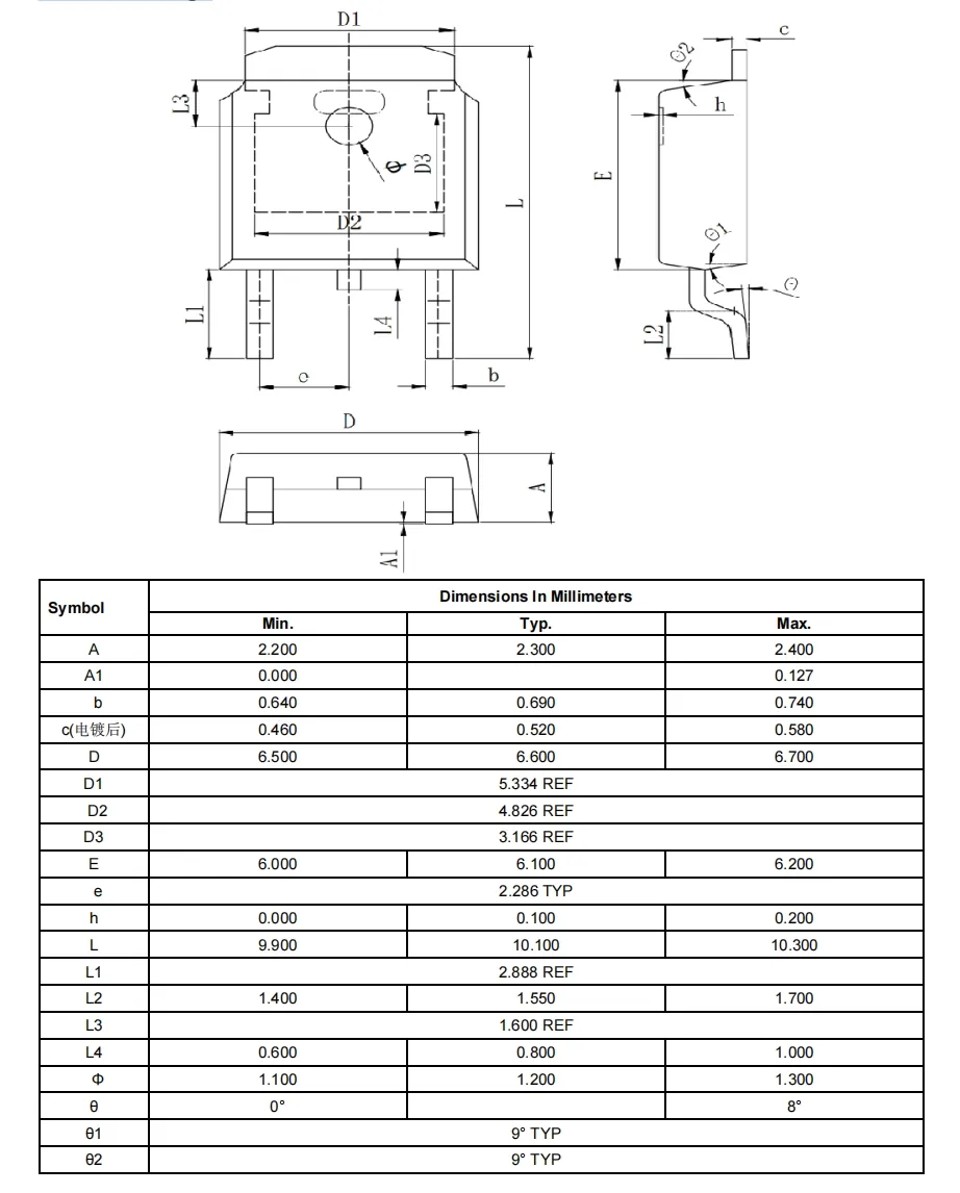

TO-252 العبوة معلومات
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
