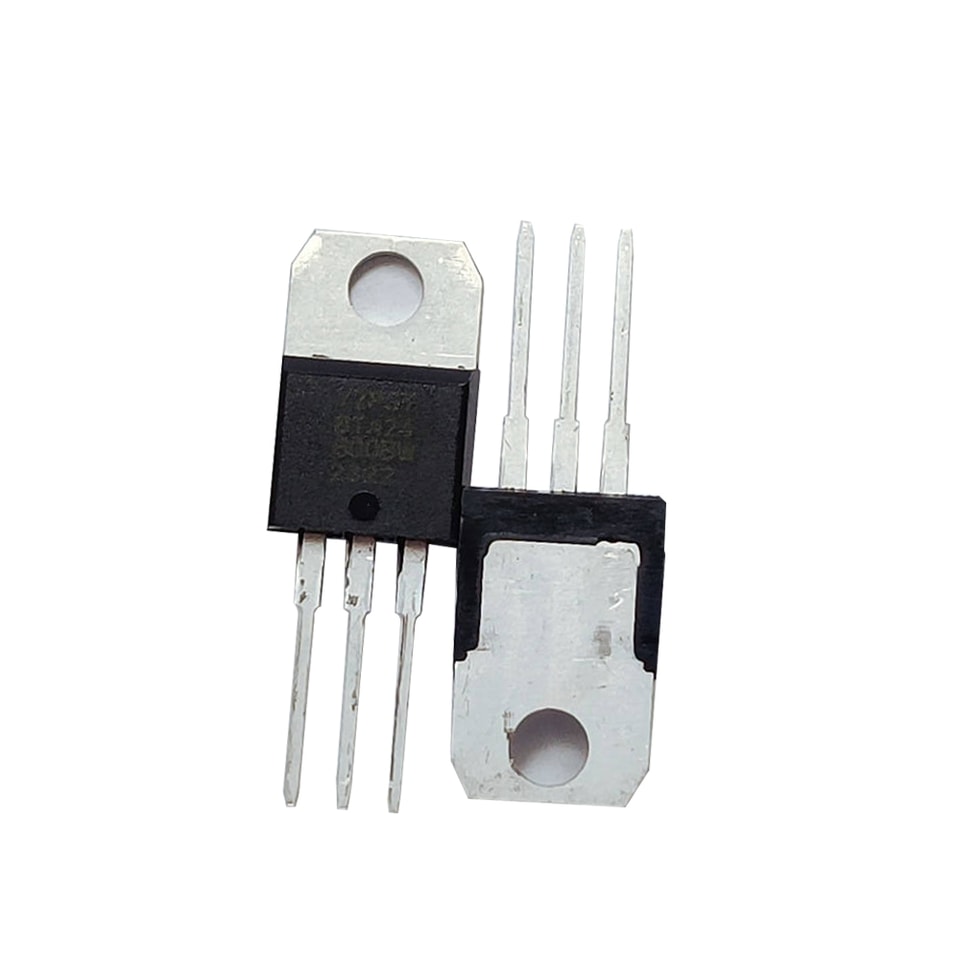

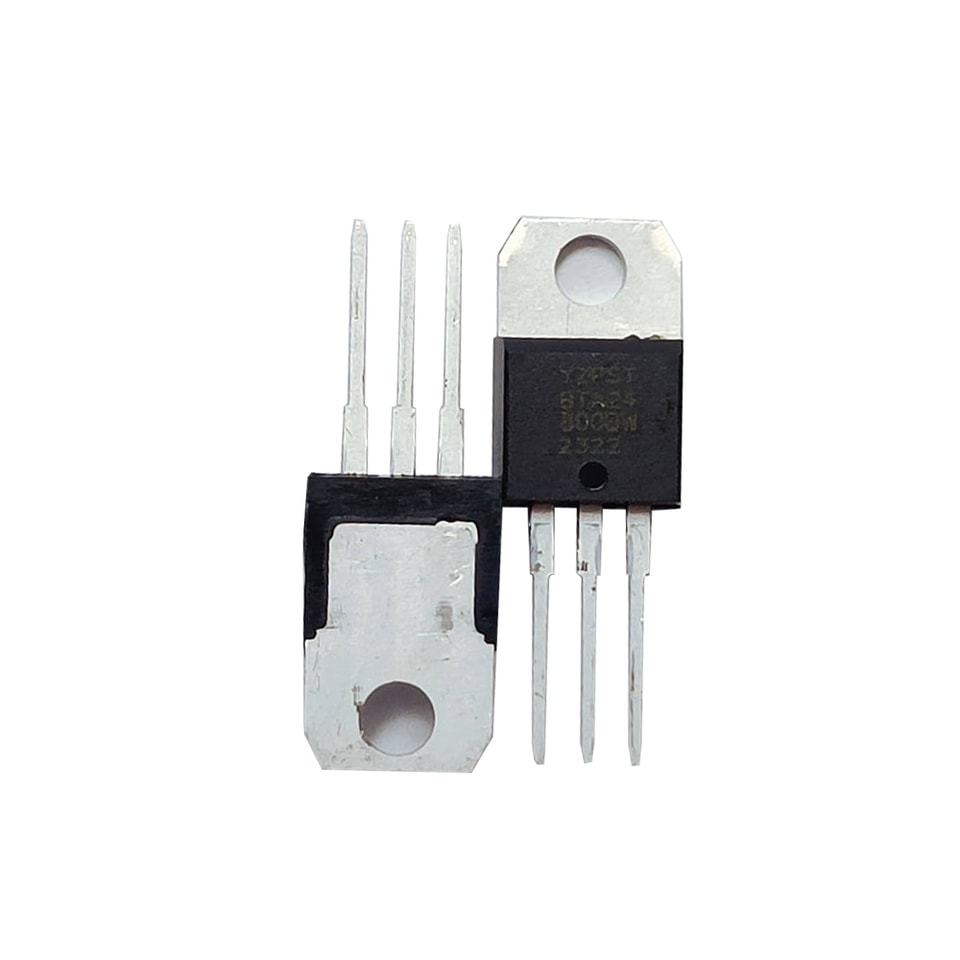

YZPST-BTA24-800BW ثايرستور TRIAC BTA24-800BW بقدرة تحمل عالية لمعدل dv/dt وجهد 800 فولت
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة BTA24/BTB24 من التراياكات بتيار 25A
ثايرستور TRIAC BTA24-800BW بقدرة تحمل عالية لمعدل dv/dt وجهد 800 فولت
YZPST-BTA24-800BW
الوصف:
بقدرة عالية على تحمّل صدمات الأحمال الكبيرة، توفر تراياكات سلسلة BTA24/BTB24 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي.
مع أداء تبديل ممتاز، تُوصى منتجات الثلاثة أرباع الدورة خاصةً للاستخدام مع الأحمال الحثية. ومن جميع الأطراف الثلاثة إلى المشتت الحراري الخارجي، توفر BTA24 جهد عزل مقننًا يبلغ 2500 VRMS مطابقًا لمعايير UL
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 25 | A |
VDRM/VRRM | 600/800/1200/1600 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800/1200/1600 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800/1200/1600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 25 | A |
تيار الذروة غير المتكرر في حالة التوصيل أثناء الصدمة (دورة كاملة، F=50Hz) |
ITSM |
250 |
A |
قيمة I²t للانصهار (tp=10ms) | I2t | 340 | A²s |
معدل الارتفاع الحرج لتيار حالة التوصيل (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 4 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 1 | واط |
قدرة الذروة للبوابة | PGM | 10 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
ثلاثة أرباع：
| المعلمة | القيمة | |||||
| ظروف الاختبار | الربع | CW | BW | الوحدة | ||
| IGT | VD=12V, | 35 | 50 | mA | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | |
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 60 | 80 | mA | |
| Ⅰ-Ⅲ | 70 | 90 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 80 | 100 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||
| dV/dt | الحد الأدنى | 1000 | 1500 | V/ µs | ||
أربعة أرباع：
| المعلمة | القيمة | |||||
| ظروف الاختبار | الربع | C | B | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | mA | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | mA | |
| VGT | RL=33Ω | الكل | MAX | 1.5 | V | |
| VGD | VD=VDRM | الكل | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 60 | 75 | mA | |
| Ⅰ-Ⅲ- Ⅳ | 70 | 80 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 90 | 100 | mA |
| VD=2/3VDRM Tj=125℃ بوابة مفتوحة | ||||||
| dV/dt | الحد الأدنى | 200 | 500 | V/ µs | ||
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-220A (معزول)） | 1.5 | |||
| TO-220F (معزول)） | 1.6 | |||
| TO-263 | 2.1 | ℃/W | ||
| Rθj-c | الوصلة إلى الحالة(تيار متناوب) | TO-3P | 0.68 | |

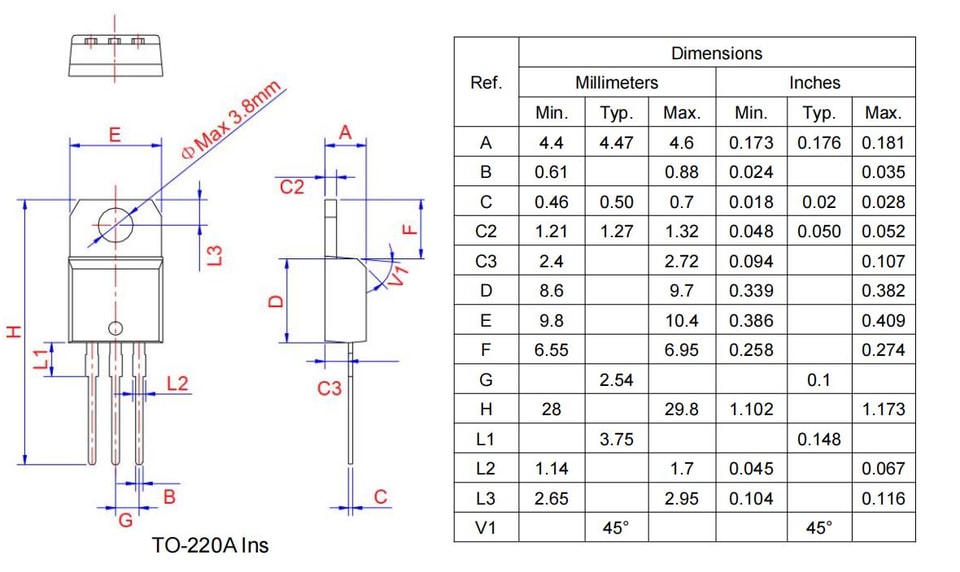

البيانات الميكانيكية للحزمة
.jpg)
.jpg)
