مكوّن قدرة
YZPST-RD100N26C
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
ترانزستور MOSFET قدرة بقناة N بجهد 100 فولت ومقاومة 30 ملي أوم
YZPST-RD100N26C
الميزات
مقاومة RDS(ON) منخفضة
شحنة بوابة منخفضة
تم اختباره 100% وفق UIS، وتم اختبار 100% وفق Rg
طلاء أطراف خالٍ من الرصاص
خالٍ من الهالوجين ومتوافق مع RoHS
التطبيقات
إدارة الطاقة في الاتصالات.والأتمتة الصناعية، CE
تبديل التيار في الأنظمة الفرعية DC/DC و AC/DC (SR)
قيادة المحركات في الأدوات الكهربائية، والمركبات الكهربائية، والروبوتات
المنتج ملخص
المعلمة | نموذجي. | الوحدة |
Vورقة البيانات | 100 | V |
VGS(th) | 1.9 | V |
ID (@ VGS = 10V) (1) | 26 | A |
Rورقة البيانات(في حالة التشغيل) (@ VGS = 10V) | 30 | ملي أوم |
مطلق الحد الأقصى المطلقة (@ TA = 25°C ما لم يُذكر محدد)
المعلمة | الرمز | القيمة | الوحدة | |
جهد المصرف إلى المصدر | Vورقة البيانات | 100 | V | |
جهد البوابة إلى المصدر | VGS | ±20 | V | |
مستمر تيار المصرف التيار (1) | TC = 25°C | ID | 26 | A |
TC = 100°C | 16 | |||
نبضي تيار المصرف التيار (2) | IDM | 70 | A | |
تيار الانهيار الجليدي (3) | IAS | 14 | A | |
الانهيار الجليدي الطاقة (3) | EAS | 10 | mJ | |
تبديد القدرة (4) | TC = 25°C | PD | 50 | واط |
TC = 100°C | 20 | |||
درجة حرارة الوصلة والتخزين نطاق | TJ , TSTG | -55 إلى 150 | °C | |

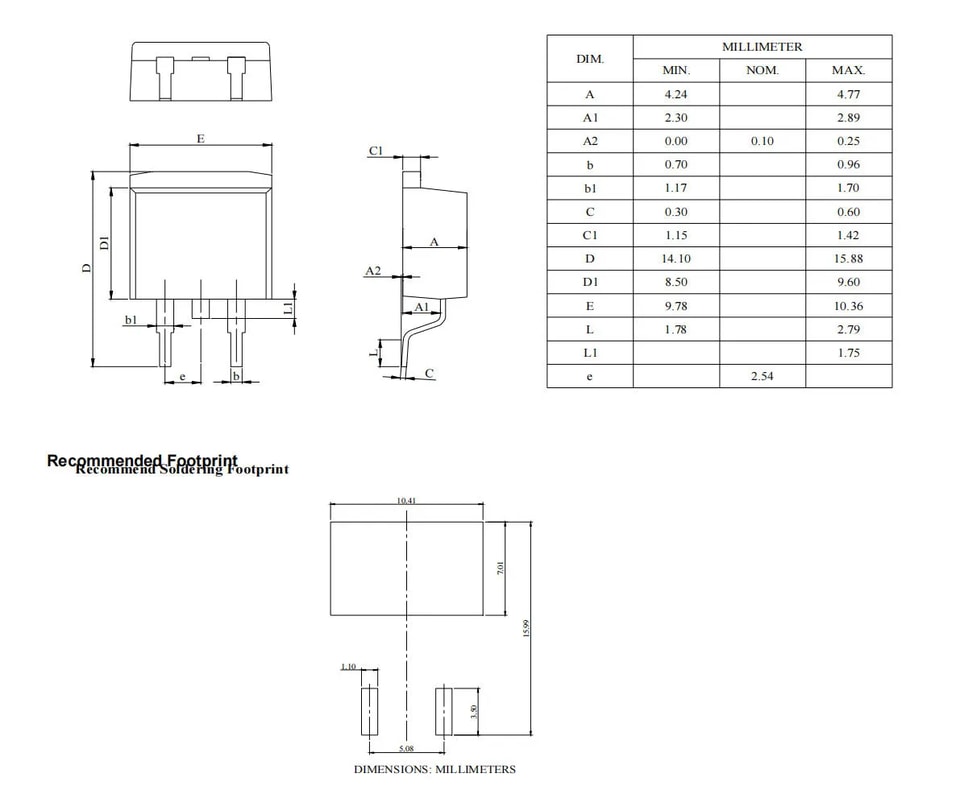

TO-263-3L العبوة معلومات
